Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Bosch 0611306003 ( USH6 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

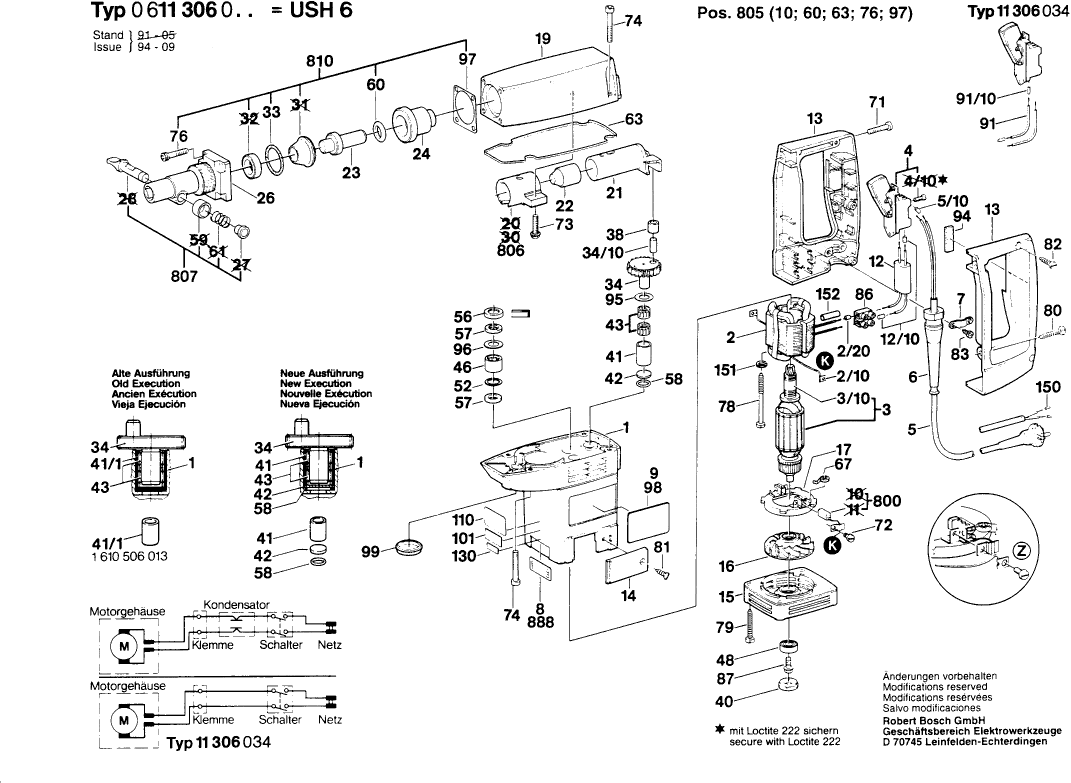

Zeichnungen der Bosch 0611306003 ( USH6 )
Teileliste der Bosch 0611306003 ( USH6 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse | ||||
| 1 | 1615102138 | 148.65 | 176.89 | |
| Polschuh 220-230V | ||||
| 2 | 1614220054 | 73.72 | 87.73 | |
| Anker 220-230V | ||||
| 3 | 1614010013 | 187.62 | 223.27 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 3/10 | 1610300045 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 4 | 1617200017 | |||
| Tülle Ø9,2-Ø12x120 MM | ||||
| 6 | 3600703011 | 2.24 | 2.67 | |
| Befestigungsschelle | ||||
| 7 | 1601302014 | 1.18 | 1.40 | |
| Firmenschild | ||||
| 9 | 1611110478 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 12 | 1617328002 | |||
| Aderendhülse | ||||
| 12/10 | 3604477009 | 1.18 | 1.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 13 | 1615132019 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 14 | 1615500283 | |||
| Lagerdeckel | ||||
| 15 | 1615808070 | 23.75 | 28.26 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 16 | 1616610053 | |||
| Bürstenhalter | ||||
| 17 | 1614336000 | 12.41 | 14.77 | |
| Getriebegehäuse | ||||
| 19 | 1615806044 | 148.65 | 176.89 | |
| Hammerkolben | ||||
| 21 | 1618700049 | 187.62 | 223.27 | |
| Schläger | ||||
| 22 | 1618710043 | 23.75 | 28.26 | |
| Schlagbolzen | ||||
| 23 | 1613124025 | 44.82 | 53.34 | |
| Führungsbuchse | ||||
| 24 | 1610521009 | 55.25 | 65.75 | |
| Werkzeughalter | ||||
| 26 | 1618597023 | 101.94 | 121.31 | |
| O-Ring | ||||
| 33 | 1610210072 | 6.54 | 7.78 | |
| Exzenterwelle Z=36 | ||||
| 34 | 1616110025 | 73.72 | 87.73 | |
| Lagerbolzen | ||||
| 34/10 | 1613100011 | 2.71 | 3.22 | |
| Lagerbuchse | ||||
| 38 | 1610300046 | 9.53 | 11.34 | |
| Gewindering | ||||
| 40 | 1613344002 | 8.45 | 10.06 | |
| Lagerhülse | ||||
| 41 | 1610400029 | 9.53 | 11.34 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 42 | 1610000002 | |||
| Nadelkranz Ø13 MM | ||||
| 43 | 1610913004 | 3.31 | 3.94 | |
| Nadelhülse | ||||
| 46 | 1600910011 | 12.41 | 14.77 | |
| Kugellager 9x26x8 | ||||
| 48 | 1900905025 | 15.71 | 18.69 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 52 | 1610101607 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 56 | 1610500004 | |||
| Filzring | ||||
| 57 | 1610205002 | 0.83 | 0.99 | |
| O-Ring 20,0x1,5 MM | ||||
| 58 | 1610210075 | 1.18 | 1.40 | |
| O-Ring 18,0x6,0 MM | ||||
| 60 | 1610210050 | 1.70 | 2.02 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 63 | 1611015018 | |||
| Spiralfeder | ||||
| 67 | 1604652006 | 1.18 | 1.40 | |
| Zylinderschraube DIN 84-AM5x25-5.8 | ||||
| 71 | 2910011164 | 0.83 | 0.99 | |
| Zylinderschraube DIN 84-AM4x8-8.8 | ||||
| 72 | 2910021118 | 0.83 | 0.99 | |
| Sechskantschraube | ||||
| 73 | 1613454002 | 3.31 | 3.94 | |
| Innensechskantschraube DIN 912-M 5x35-8.8 | ||||
| 74 | 2910141168 | 2.24 | 2.67 | |
| Innensechskantschraube M 6X30 | ||||
| 76 | 1613414006 | 1.18 | 1.40 | |
| Blechschraube BZ4,8x63 MM | ||||
| 78 | 1603435008 | 1.18 | 1.40 | |
| Blechschraube DIN 7971-BZ4,8x32 | ||||
| 79 | 2910211037 | 1.18 | 1.40 | |
| Blechschraube DIN 7971-ST4,8x25-F | ||||
| 80 | 2910211036 | 0.83 | 0.99 | |
| Blechschraube DIN 7972-B3,9x13 | ||||
| 81 | 2910601118 | 0.83 | 0.99 | |
| Blechschraube DIN 7971-BZ3,5x13 | ||||
| 82 | 2910211011 | 0.83 | 0.99 | |
| Zylinderschraube Din 84-am4x6-8.8 | ||||
| 83 | 2910021116 | 1.70 | 2.02 | |
| Blechschraube Din 7971-st3,9x13-f | ||||
| 83 | 2910211018 | 0.83 | 0.99 | |
| Klemmenleiste | ||||
| 86 | 1901091110 | 1.18 | 1.40 | |
| Sechskantschraube | ||||
| 87 | 1613454001 | 1.70 | 2.02 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 94 | 1602381001 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 95 | 1610101609 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 96 | 1610102017 | |||
| Dichtplatte | ||||
| 97 | 1611015020 | 0.83 | 0.99 | |
| Verschlussdeckel | ||||
| 99 | 1615500222 | 1.70 | 2.02 | |
| Zusatzhandgriff M8 | ||||
| 120 | 1612025019 | 5.33 | 6.34 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 121 | 1618040077 | |||
| Gewindebolzen M8 | ||||
| 122 | 1613521001 | 3.31 | 3.94 | |
| Spannband Ø43 MM | ||||
| 123 | 1611316003 | 1.94 | 2.31 | |
| Zylinderstift | ||||
| 124 | 1613100012 | 1.94 | 2.31 | |
| Firmenschild | ||||
| 130 | 1611110500 | 2.24 | 2.67 | |
| Hinweisschild | ||||
| 130 | 1611110387 | 1.18 | 1.40 | |
| Tragkasten | ||||
| 651 | 1615438172 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 652/10 | 1618630016 | |||
| Verschlusskappe Ø15xØ27,5x36 MM | ||||
| 652/20 | 1610508001 | 0.83 | 0.99 | |
| Schutzkappe | ||||
| 652/20 | 1610508009 | 0.83 | 0.99 | |
| Schutzkappe | ||||
| 652/20 | 1610508013 | 0.83 | 0.99 | |
| Kohlebürstensatz | ||||
| 800 | 1617014108 | 13.93 | 16.58 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 805 | 1617000058 | |||
| Lagerbock | ||||
| 806 | 1615819004 | 44.82 | 53.34 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 807 | 1617000014 | |||
| Teilesatz | ||||
| 810 | 1617000092 | 44.82 | 53.34 | |
| METALLGRIFF | ||||
| 813 | 1612025020 | 0.83 | 0.99 | |
| Teilesatz | ||||
| 814 | 1617000038 | 7.58 | 9.02 | |
| Typschild | ||||
| 888 | 160111A3H3 | 1.94 | 2.31 | |
