Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Fein 71125100950 (ASW14-10-PC)'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

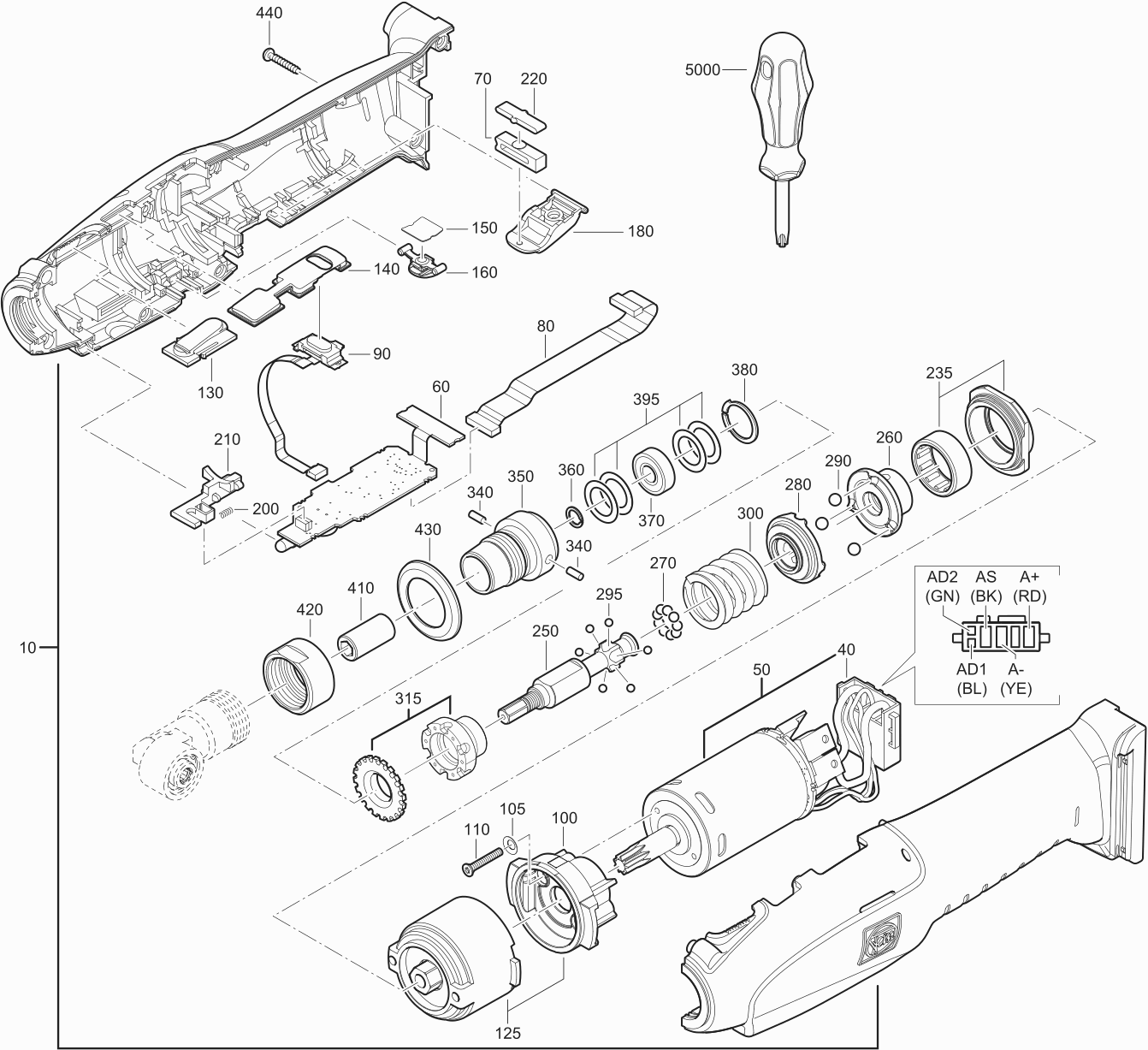

Zeichnungen der Fein 71125100950 (ASW14-10-PC)
Teileliste der Fein 71125100950 (ASW14-10-PC)
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse | ||||
| 10 | 31912105010 | 67.63 | 80.48 | |
| Stecker | ||||
| 40 | 30703058000 | 5.15 | 6.13 | |
| MOTOR | ||||
| 50 | 54199047800 | 398.11 | 473.75 | |
| Elektronik | ||||
| 60 | 30762433990 | 229.68 | 273.32 | |
| Druckstück | ||||
| 70 | 30220065000 | 8.08 | 9.62 | |
| Verbindungskabel | ||||
| 80 | 30719845010 | 19.46 | 23.16 | |
| Folienleiter | ||||
| 90 | 30762377020 | 56.10 | 66.76 | |
| Flansch | ||||
| 100 | 32436074000 | 23.29 | 27.72 | |
| Sicherungsscheibe | ||||
| 105 | 42443003043 | 1.56 | 1.86 | |
| Senkschraube | ||||
| 110 | 43075001030 | 1.04 | 1.24 | |
| Planetengetriebe | ||||
| 125 | 30109196020 | 167.16 | 198.92 | |
| Deckel | ||||
| 130 | 32424025004 | 9.32 | 11.09 | |
| Deckel | ||||
| 140 | 32424026000 | 10.86 | 12.92 | |
| Blattfeder | ||||
| 150 | 30904043000 | 2.93 | 3.49 | |
| Schaltknopf | ||||
| 160 | 32805221000 | 7.80 | 9.28 | |
| Schaltknopf | ||||
| 180 | 32805220000 | 7.80 | 9.28 | |
| Spiralfeder | ||||
| 200 | 30901379000 | 2.09 | 2.49 | |
| Schaltschieber | ||||
| 210 | 32804003010 | 14.36 | 17.09 | |
| Schaltknopf | ||||
| 220 | 32816710000 | 7.80 | 9.28 | |
| Buchse | ||||
| 235 | 30508040010 | 27.43 | 32.64 | |
| Werkzeugträger | ||||
| 250 | 30104143000 | 84.22 | 100.22 | |
| Kupplungsring | ||||
| 260 | 30103051001 | 116.12 | 138.18 | |
| Kugel | ||||
| 270 | 41708017002 | 1.56 | 1.86 | |
| Kupplungsring | ||||
| 280 | 30103052000 | 100.80 | 119.95 | |
| Kupplungsring | ||||
| 280 | 30103064000 | 89.10 | 106.03 | |
| Kugel | ||||
| 290 | 41708018000 | 1.56 | 1.86 | |
| Kugel | ||||
| 295 | 41708018000 | 1.56 | 1.86 | |
| Spiralfeder | ||||
| 300 | 30901377000 | 7.66 | 9.12 | |
| Druckstück Set | ||||
| 315 | 32602092010 | 38.92 | 46.31 | |
| Zylinderstift | ||||
| 340 | 40201022008 | 1.56 | 1.86 | |
| Flansch | ||||
| 350 | 32436073000 | 22.97 | 27.33 | |
| Sicherungsring | ||||
| 360 | 42615090002 | 1.56 | 1.86 | |
| Rillenkugellager | ||||
| 370 | 41701001260 | 5.77 | 6.87 | |
| Sicherungsring | ||||
| 380 | 42616033009 | 1.56 | 1.86 | |
| Scheibe | ||||
| 395 | 32624192990 | 9.60 | 11.42 | |
| Kupplungsteil | ||||
| 410 | 30101038000 | 29.35 | 34.93 | |
| Gewindering | ||||
| 420 | 30509048000 | 22.01 | 26.19 | |
| Hülse | ||||
| 430 | 30501352000 | 3.34 | 3.97 | |
| Schraube | ||||
| 440 | 43072015000 | 1.56 | 1.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 777 | 99100001833 | |||
| RFID Transponder | ||||
| 2500 | 32217517000 | 1.56 | 1.86 | |
| Steckschlüssel | ||||
| 5000 | 32123002006 | 11.88 | 14.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 5010 | 90102012010 | |||
| Sicherungsring | ||||
| 5011 | 42615000004 | 1.56 | 1.86 | |
| Winkelkopf Basic | ||||
| 5020 | 90102014010 | 437.00 | 520.03 | |
| Bolzen | ||||
| 5020 | 30216171020 | 33.00 | 39.27 | |
| Bolzen | ||||
| 5021 | 30216171000 | 16.27 | 19.36 | |
| Spiralfeder | ||||
| 5022 | 30901410000 | 11.52 | 13.71 | |
| Stopfen | ||||
| 5023 | 30218037000 | 14.30 | 17.02 | |
| Bolzen | ||||
| 5030 | 30217340015 | 27.12 | 32.27 | |
| Spiralfeder | ||||
| 5031 | 30901360009 | 11.16 | 13.28 | |
| Bolzen | ||||
| 5032 | 30217340006 | 13.75 | 16.36 | |
| Werkzeugträger | ||||
| 5040 | 30102109010 | 17.88 | 21.28 | |
| Kugel | ||||
| 5041 | 41708015005 | 1.56 | 1.86 | |
| Hülse | ||||
| 5042 | 30503144002 | 9.47 | 11.27 | |
| Spiralfeder | ||||
| 5043 | 30901315002 | 3.48 | 4.14 | |
| Ring | ||||
| 5044 | 32601242005 | 5.99 | 7.13 | |
| Sicherungsring | ||||
| 5045 | 42615081002 | 1.56 | 1.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 6000 | 04012301000 | |||
| Abziehvorrichtung (SW0016, L 130 MM, M 12) | ||||
| 7016 | 64104150008 | 116.75 | 138.93 | |
| Montagehilfe (SW0065, KONUS, 8 ... 11 MM) | ||||
| 7065 | 64122135010 | 21.01 | 25.00 | |
| Spannkörper (SW0081, ID 19 MM, M 6) | ||||
| 7081 | 64107019007 | 96.98 | 115.41 | |
| Sicherheitshinweis | ||||
| 9020 | 34130054061 | 1.87 | 2.23 | |
