Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Fein 72706400230 ( KBE50-2 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

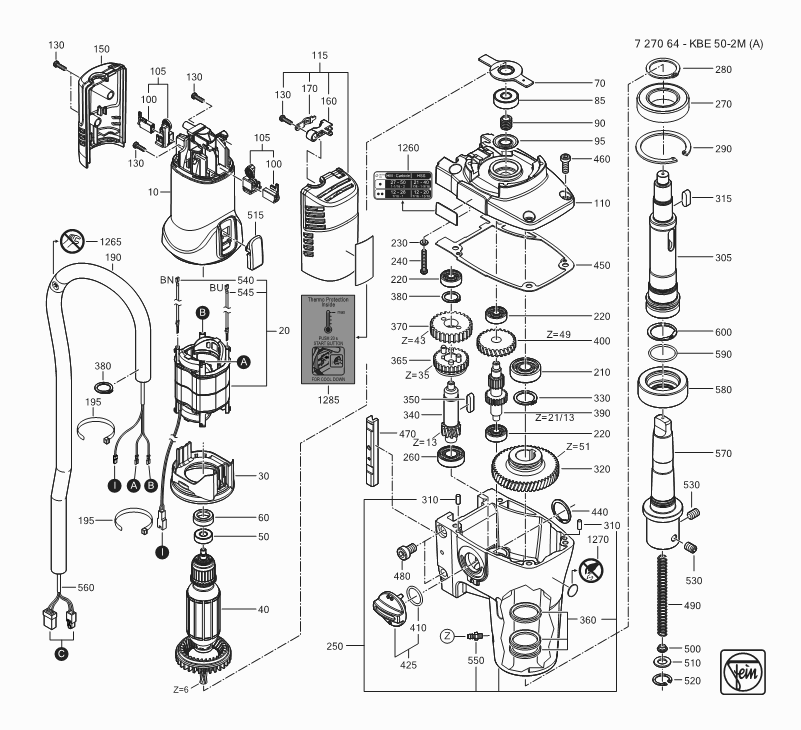

Zeichnungen der Fein 72706400230 ( KBE50-2 )
Teileliste der Fein 72706400230 ( KBE50-2 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motorgehäuse | ||||
| 10 | 31901175000 | 32.54 | 38.72 | |
| Stator | ||||
| 20 | 51279008230 | 63.16 | 75.16 | |
| Luftleitring | ||||
| 30 | 31428198000 | 3.48 | 4.14 | |
| Anker | ||||
| 40 | 53279005230 | 107.18 | 127.54 | |
| Rillenkugellager | ||||
| 50 | 41701000029 | 5.99 | 7.13 | |
| Rillenkugellager | ||||
| 50 | 41701001260 | 5.77 | 6.87 | |
| Lagerbuchse | ||||
| 60 | 30507236000 | 2.93 | 3.49 | |
| Platte | ||||
| 70 | 32416117000 | 2.29 | 2.73 | |
| Spänegitter | ||||
| 80 | 31810286000 | 30.62 | 36.44 | |
| Rillenkugellager | ||||
| 85 | 41701207260 | 6.19 | 7.37 | |
| Rillenkugellager | ||||
| 85 | 41701000023 | 4.73 | 5.63 | |
| Dichtring | ||||
| 90 | 32612135000 | 5.57 | 6.63 | |
| Dichtring | ||||
| 95 | 42639028003 | 5.15 | 6.13 | |
| Kohlebürste | ||||
| 100 | 30711158000 | 7.38 | 8.78 | |
| Bürstenhalter | ||||
| 105 | 30712096010 | 10.16 | 12.09 | |
| Zwischenlager | ||||
| 110 | 31506410000 | 56.14 | 66.81 | |
| Deckel | ||||
| 115 | 32427150010 | 11.87 | 14.13 | |
| Schraube | ||||
| 130 | 43072000000 | 1.04 | 1.24 | |
| Deckel | ||||
| 150 | 32427152000 | 6.19 | 7.37 | |
| Kabelklemmstück | ||||
| 160 | 32431047000 | 1.04 | 1.24 | |
| Kabelklemmstück | ||||
| 170 | 32431043002 | 1.04 | 1.24 | |
| Schutzschlauch | ||||
| 190 | 31414071000 | 15.63 | 18.60 | |
| Kabelbinder | ||||
| 195 | 30234026008 | 1.04 | 1.24 | |
| Rillenkugellager | ||||
| 210 | 41701000028 | 7.80 | 9.28 | |
| Rillenkugellager | ||||
| 210 | 41701213011 | 7.80 | 9.28 | |
| Rillenkugellager | ||||
| 220 | 41701204010 | 5.36 | 6.38 | |
| Rillenkugellager (3 benötigt) | ||||
| 220 | 41701000026 | 5.36 | 6.38 | |
| Dichtring | ||||
| 230 | 40611000000 | 1.04 | 1.24 | |
| Schraube | ||||
| 240 | 43074012000 | 1.04 | 1.24 | |
| Getriebegehäuse | ||||
| 250 | 31508288020 | 275.62 | 327.99 | |
| Rillenkugellager | ||||
| 260 | 41701010010 | 7.66 | 9.12 | |
| Rillenkugellager | ||||
| 260 | 41701000027 | 3.35 | 3.99 | |
| Rillenkugellager | ||||
| 270 | 41701025051 | 28.07 | 33.40 | |
| Sicherungsring | ||||
| 280 | 42616015003 | 1.04 | 1.24 | |
| Sicherungsring | ||||
| 290 | 42616074003 | 1.88 | 2.24 | |
| Welle | ||||
| 305 | 33402055000 | 165.88 | 197.40 | |
| Zylinderstift | ||||
| 310 | 40201035003 | 1.04 | 1.24 | |
| Passfeder | ||||
| 315 | 40221061003 | 3.68 | 4.38 | |
| Zahnrad | ||||
| 320 | 33665060000 | 54.23 | 64.53 | |
| Sicherungsring | ||||
| 330 | 42616009003 | 1.04 | 1.24 | |
| Welle, verzahnt | ||||
| 340 | 33765019007 | 68.90 | 81.99 | |
| Passfeder | ||||
| 350 | 40221067009 | 3.34 | 3.97 | |
| Dichtring | ||||
| 360 | 40608000000 | 6.19 | 7.37 | |
| Zahnrad | ||||
| 365 | 33613128002 | 60.61 | 72.13 | |
| Zahnrad | ||||
| 370 | 33613127004 | 54.87 | 65.30 | |
| Sicherungsring | ||||
| 380 | 42616007001 | 1.04 | 1.24 | |
| Welle, verzahnt | ||||
| 390 | 33811068002 | 71.46 | 85.04 | |
| Zahnrad | ||||
| 400 | 33657169005 | 30.30 | 36.06 | |
| Dichtring | ||||
| 410 | 40612115003 | 1.04 | 1.24 | |
| Schaltknopf | ||||
| 425 | 32805310010 | 19.14 | 22.78 | |
| Sicherungsring | ||||
| 440 | 42644003001 | 1.04 | 1.24 | |
| Dichtung | ||||
| 450 | 30610047000 | 8.90 | 10.59 | |
| Zylinderschraube | ||||
| 460 | 43033064066 | 1.04 | 1.24 | |
| Druckstück | ||||
| 470 | 33218134000 | 38.28 | 45.55 | |
| Zylinderschraube | ||||
| 480 | 43035000000 | 1.04 | 1.24 | |
| Zylinderschraube | ||||
| 480 | 43035119083 | 1.04 | 1.24 | |
| Spiralfeder | ||||
| 490 | 30901341000 | 5.36 | 6.38 | |
| Dichtring | ||||
| 500 | 30503145006 | 3.34 | 3.97 | |
| Scheibe | ||||
| 510 | 32408389000 | 1.25 | 1.49 | |
| Deckel | ||||
| 515 | 32429158000 | 4.52 | 5.38 | |
| Sicherungsring | ||||
| 520 | 42616033009 | 1.04 | 1.24 | |
| Gewindestift | ||||
| 530 | 43045042084 | 2.51 | 2.99 | |
| Verbindungskabel | ||||
| 540 | 30719851010 | 1.25 | 1.49 | |
| Verbindungskabel | ||||
| 545 | 30719854010 | 1.25 | 1.49 | |
| Schlauchtülle | ||||
| 550 | 41138025006 | 6.82 | 8.12 | |
| Verbindungskabel | ||||
| 560 | 30720009010 | 18.50 | 22.02 | |
| Welle | ||||
| 570 | 33401105000 | 108.46 | 129.07 | |
| Mutter | ||||
| 580 | 42015000010 | 26.16 | 31.13 | |
| Dichtring | ||||
| 590 | 40612143008 | 1.67 | 1.99 | |
| Sicherungsring | ||||
| 600 | 42643016008 | 2.51 | 2.99 | |
| Gehäuse | ||||
| 710 | 31207295010 | 266.68 | 317.35 | |
| Buchse | ||||
| 720 | 31602089009 | 4.10 | 4.88 | |
| Blattfeder | ||||
| 730 | 30904041001 | 5.57 | 6.63 | |
| Linsenschraube | ||||
| 740 | 43041026994 | 1.04 | 1.24 | |
| Druckstück | ||||
| 750 | 33216054000 | 6.82 | 8.12 | |
| Führungsleiste | ||||
| 760 | 33218126000 | 52.32 | 62.26 | |
| Zylinderschraube | ||||
| 770 | 43035076041 | 1.04 | 1.24 | |
| Gewindestift | ||||
| 780 | 43058008051 | 2.51 | 2.99 | |
| Zahnstange | ||||
| 790 | 33812007004 | 91.87 | 109.33 | |
| Sicherungsscheibe | ||||
| 800 | 42443004057 | 1.04 | 1.24 | |
| Zylinderschraube (SW0030, HEX 4, M 5, L 20 MM) | ||||
| 810 | 43035017057 | 1.04 | 1.24 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 820 | 34300000047 | |||
| Flachkopfschraube | ||||
| 830 | 33218118010 | 2.16 | 2.57 | |
| Welle, verzahnt | ||||
| 840 | 33713071000 | 63.80 | 75.92 | |
| Scheibe | ||||
| 850 | 42446003009 | 1.25 | 1.49 | |
| Sicherungsring | ||||
| 860 | 42616065008 | 1.25 | 1.49 | |
| Anschlussstück | ||||
| 870 | 30109201010 | 55.51 | 66.06 | |
| Handgriff | ||||
| 890 | 32119114014 | 15.63 | 18.60 | |
| Abdeckung | ||||
| 900 | 32424044000 | 14.36 | 17.09 | |
| Zylinderschraube | ||||
| 910 | 43035084062 | 1.04 | 1.24 | |
| Dichtring | ||||
| 920 | 40612171000 | 1.25 | 1.49 | |
| Deckel | ||||
| 930 | 32429155000 | 12.51 | 14.89 | |
| Schutzschlauch | ||||
| 940 | 31413237000 | 2.29 | 2.73 | |
| Kabel | ||||
| 950 | 30707558010 | 40.83 | 48.59 | |
| Kabelklemmstück | ||||
| 960 | 32431043002 | 1.04 | 1.24 | |
| Schraube | ||||
| 970 | 43074010000 | 1.04 | 1.24 | |
| Deckel | ||||
| 980 | 32424031000 | 11.10 | 13.21 | |
| Elektronik | ||||
| 990 | 30762511990 | 123.77 | 147.29 | |
| Schalter | ||||
| 993 | 30701281000 | 29.67 | 35.31 | |
| Schraube | ||||
| 1000 | 43074013000 | 1.04 | 1.24 | |
| Taster | ||||
| 1010 | 30701311000 | 11.10 | 13.21 | |
| Kappe | ||||
| 1015 | 30701224003 | 5.36 | 6.38 | |
| Taster | ||||
| 1020 | 30701223005 | 13.40 | 15.95 | |
| Schraube | ||||
| 1030 | 43064002043 | 1.04 | 1.24 | |
| Deckel | ||||
| 1040 | 32429156000 | 10.86 | 12.92 | |
| Schraube | ||||
| 1050 | 43074008000 | 1.04 | 1.24 | |
| Schraube | ||||
| 1055 | 43072013005 | 1.04 | 1.24 | |
| Zylinderschraube | ||||
| 1065 | 43035013058 | 1.04 | 1.24 | |
| Zylinderschraube | ||||
| 1070 | 43033064066 | 1.04 | 1.24 | |
| Magnetfuß | ||||
| 1080 | 32172042020 | 478.50 | 569.42 | |
| Magnetfuß | ||||
| 1080 | 33216058000 | 343.24 | 408.46 | |
| Verbindungskabel | ||||
| 1085 | 33216058010 | 21.05 | 25.05 | |
| Behälter | ||||
| 1090 | 32132035010 | 40.83 | 48.59 | |
| Dichtring | ||||
| 1091 | 40612112007 | 1.04 | 1.24 | |
| Dichtring | ||||
| 1092 | 40612087004 | 1.04 | 1.24 | |
| Kugelhahn | ||||
| 1095 | 30240357010 | 25.20 | 29.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 1096 | 31414070010 | |||
| Schlauch | ||||
| 1100 | 31414069000 | 2.51 | 2.99 | |
| Mutter | ||||
| 1110 | 42015000000 | 6.19 | 7.37 | |
| Hinweisschild | ||||
| 1260 | 32217470060 | 2.29 | 2.73 | |
| Aufkleber | ||||
| 1265 | 32217468060 | 3.90 | 4.64 | |
| Aufkleber | ||||
| 1270 | 32217406002 | 1.25 | 1.49 | |
| Hinweisschild | ||||
| 1275 | 32217552000 | 1.04 | 1.24 | |
| Hinweisschild | ||||
| 1280 | 32217507060 | 4.73 | 5.63 | |
| Kabel | ||||
| 1295 | 30719978010 | 7.10 | 8.45 | |
| Kabelbaum | ||||
| 1300 | 30720008010 | 9.96 | 11.85 | |
| RFID Transponder | ||||
| 2500 | 32217517000 | 1.25 | 1.49 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 5000 | 33901142140 | |||
| Drahtbügel | ||||
| 5010 | 30232050000 | 8.63 | 10.27 | |
| Platte | ||||
| 5020 | 33904486000 | 10.58 | 12.59 | |
| Platte | ||||
| 5030 | 33904487000 | 12.12 | 14.42 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 5110 | 63134998310 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 5120 | 32174008007 | |||
| Stiftschlüssel | ||||
| 5130 | 62907023005 | 2.82 | 3.36 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 5140 | 62907004005 | |||
| Schmiermittel-Dose (SM0019) | ||||
| 6000 | 32132041000 | 85.23 | 101.42 | |
