Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Fein 72708800230 (KBU35-2Q)'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

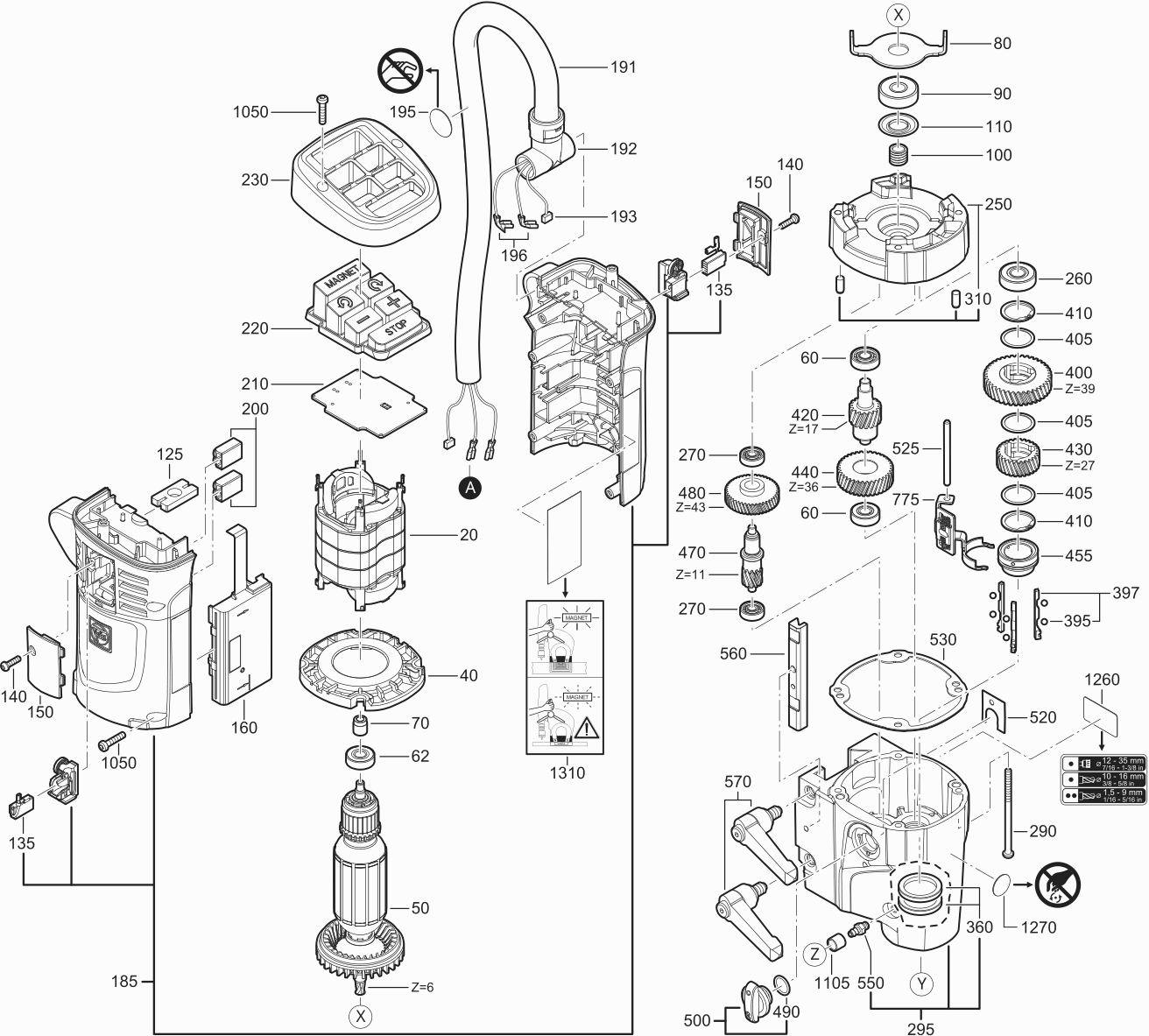

Zeichnungen der Fein 72708800230 (KBU35-2Q)
Teileliste der Fein 72708800230 (KBU35-2Q)
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Stator | ||||
| 20 | 51282002230 | 70.18 | 83.51 | |
| Luftleitring | ||||
| 40 | 31428196000 | 6.61 | 7.87 | |
| Anker | ||||
| 50 | 53281007230 | 136.53 | 162.47 | |
| Rillenkugellager | ||||
| 60 | 41701001172 | 8.21 | 9.77 | |
| Rillenkugellager | ||||
| 62 | 41701001260 | 5.77 | 6.87 | |
| Magnet | ||||
| 70 | 32172014010 | 7.66 | 9.12 | |
| Platte | ||||
| 80 | 32416098005 | 1.67 | 1.99 | |
| Rillenkugellager | ||||
| 90 | 41701207260 | 6.19 | 7.37 | |
| Dichtring | ||||
| 100 | 32612135000 | 5.57 | 6.63 | |
| Dichtring | ||||
| 110 | 42639028003 | 5.15 | 6.13 | |
| Abdeckung | ||||
| 125 | 32411089000 | 2.29 | 2.73 | |
| Kohlebürste | ||||
| 135 | 30711158000 | 7.38 | 8.78 | |
| Schraube | ||||
| 140 | 43072000000 | 1.56 | 1.86 | |
| Deckel | ||||
| 150 | 32427157000 | 5.57 | 6.63 | |
| Elektronik | ||||
| 160 | 30762562990 | 140.36 | 167.03 | |
| Motorgehäuse | ||||
| 185 | 31901202030 | 47.85 | 56.94 | |
| Schutzschlauch | ||||
| 191 | 31414072000 | 20.74 | 24.68 | |
| Anschlussstück | ||||
| 192 | 32429146010 | 17.86 | 21.25 | |
| Verbindungskabel | ||||
| 193 | 30719936010 | 9.32 | 11.09 | |
| Aufkleber | ||||
| 195 | 32217468060 | 3.90 | 4.64 | |
| Kabelbaum | ||||
| 196 | 30719943010 | 8.90 | 10.59 | |
| Klemme | ||||
| 200 | 30728445000 | 3.34 | 3.97 | |
| Elektronik | ||||
| 210 | 30762560990 | 61.89 | 73.65 | |
| Schaltereinsatz | ||||
| 220 | 32816078000 | 37.64 | 44.79 | |
| Deckel | ||||
| 230 | 32429141000 | 13.08 | 15.57 | |
| Zwischenlager | ||||
| 250 | 31506412010 | 84.22 | 100.22 | |
| Zwischenlager | ||||
| 250 | 31506428010 | 43.12 | 51.31 | |
| Rillenkugellager | ||||
| 260 | 41701006034 | 7.38 | 8.78 | |
| Rillenkugellager | ||||
| 270 | 41701202018 | 5.77 | 6.87 | |
| Schraube | ||||
| 290 | 43072006001 | 1.56 | 1.86 | |
| Getriebegehäuse | ||||
| 295 | 31508312020 | 151.84 | 180.69 | |
| Stift | ||||
| 310 | 40242058004 | 1.56 | 1.86 | |
| Rillenkugellager | ||||
| 340 | 41701000015 | 14.67 | 17.46 | |
| Sicherungsring | ||||
| 350 | 42616014009 | 1.56 | 1.86 | |
| Quadring | ||||
| 360 | 40608000005 | 5.57 | 6.63 | |
| Sicherungsring | ||||
| 370 | 42644019001 | 4.32 | 5.14 | |
| Welle | ||||
| 380 | 33403134000 | 136.53 | 162.47 | |
| Ziehkeil | ||||
| 390 | 30109230010 | 29.35 | 34.93 | |
| Rolle | ||||
| 395 | 30216174000 | 3.34 | 3.97 | |
| Ziehkeil | ||||
| 397 | 30109230010 | 29.35 | 34.93 | |
| Zahnrad | ||||
| 400 | 33663177000 | 39.56 | 47.08 | |
| Scheibe | ||||
| 405 | 32408435000 | 1.56 | 1.86 | |
| Sicherungsring | ||||
| 410 | 42643011006 | 1.56 | 1.86 | |
| Welle, verzahnt | ||||
| 420 | 33763064000 | 29.03 | 34.55 | |
| Rad | ||||
| 430 | 33661003000 | 38.92 | 46.31 | |
| Zahnrad | ||||
| 440 | 33661002000 | 15.95 | 18.98 | |
| Hülse | ||||
| 455 | 30504112010 | 65.08 | 77.45 | |
| Welle, verzahnt | ||||
| 470 | 33761002000 | 43.38 | 51.62 | |
| Zahnrad | ||||
| 480 | 33657190000 | 33.81 | 40.23 | |
| Dichtring | ||||
| 490 | 40612125002 | 1.56 | 1.86 | |
| Schaltknopf | ||||
| 500 | 32805233020 | 17.54 | 20.87 | |
| Platte | ||||
| 520 | 30235024000 | 1.88 | 2.24 | |
| STIFT | ||||
| 525 | 30216154000 | 5.77 | 6.87 | |
| Dichtung | ||||
| 530 | 30610048000 | 6.19 | 7.37 | |
| Schlauchtülle | ||||
| 550 | 41138025006 | 6.82 | 8.12 | |
| Druckstück | ||||
| 560 | 33218134000 | 38.28 | 45.55 | |
| Hebel | ||||
| 570 | 32170025000 | 20.42 | 24.30 | |
| Feder | ||||
| 580 | 30901404000 | 5.99 | 7.13 | |
| Stößel | ||||
| 590 | 30216154010 | 20.42 | 24.30 | |
| Scheibe | ||||
| 600 | 32408389000 | 1.56 | 1.86 | |
| Sicherungsring | ||||
| 610 | 42616075007 | 1.56 | 1.86 | |
| Kugel | ||||
| 620 | 41708025004 | 1.56 | 1.86 | |
| Spannhülse | ||||
| 630 | 30503163000 | 29.99 | 35.69 | |
| Buchse | ||||
| 640 | 30510089000 | 27.75 | 33.02 | |
| Feder | ||||
| 650 | 30901391000 | 5.36 | 6.38 | |
| Hülse | ||||
| 660 | 30503164000 | 17.23 | 20.50 | |
| Sicherungsring | ||||
| 670 | 42616076000 | 1.56 | 1.86 | |
| Gehäuse | ||||
| 705 | 31207320020 | 299.86 | 356.83 | |
| Buchse | ||||
| 720 | 31602089009 | 4.10 | 4.88 | |
| Blattfeder | ||||
| 730 | 30904047000 | 5.57 | 6.63 | |
| Schraube | ||||
| 740 | 43076001030 | 1.56 | 1.86 | |
| Druckstück | ||||
| 750 | 33216047000 | 4.73 | 5.63 | |
| Dichtring | ||||
| 753 | 40612125002 | 1.56 | 1.86 | |
| Führungsleiste | ||||
| 760 | 34300000002 | 52.32 | 62.26 | |
| Zylinderschraube | ||||
| 770 | 43035076041 | 1.56 | 1.86 | |
| Schaltgabel | ||||
| 775 | 30229350010 | 50.40 | 59.98 | |
| Gewindestift | ||||
| 780 | 43058008051 | 2.51 | 2.99 | |
| Zahnstange | ||||
| 790 | 33812007004 | 91.87 | 109.33 | |
| Zylinderschraube (SW0030, HEX 4, M 5, L 20 MM) | ||||
| 810 | 43035017057 | 1.56 | 1.86 | |
| Führung | ||||
| 820 | 34300000003 | 81.66 | 97.18 | |
| Linsenschraube | ||||
| 830 | 43041041053 | 1.88 | 2.24 | |
| Welle, verzahnt | ||||
| 840 | 33713073000 | 103.36 | 123.00 | |
| Scheibe | ||||
| 850 | 42446003009 | 1.56 | 1.86 | |
| Sicherungsring | ||||
| 860 | 42616065008 | 1.56 | 1.86 | |
| Anschlussstück | ||||
| 870 | 30109201010 | 55.51 | 66.06 | |
| Handgriff | ||||
| 890 | 32119114014 | 15.63 | 18.60 | |
| SKALA | ||||
| 900 | 32636046000 | 7.24 | 8.62 | |
| Zylinderschraube | ||||
| 910 | 43035084062 | 1.56 | 1.86 | |
| Dichtring | ||||
| 920 | 40612171000 | 1.56 | 1.86 | |
| Taster | ||||
| 926 | 30701223005 | 13.40 | 15.95 | |
| Kappe | ||||
| 927 | 30701224003 | 5.36 | 6.38 | |
| Deckel | ||||
| 930 | 32424032000 | 19.78 | 23.54 | |
| Verbindungskabel | ||||
| 935 | 30719935010 | 8.50 | 10.12 | |
| Kabeltülle | ||||
| 940 | 31413237000 | 2.29 | 2.73 | |
| Kabel konfektioniert (220 - 230 V, PRCD) | ||||
| 950 | 30707579010 | 85.49 | 101.73 | |
| Kabelklemmstück | ||||
| 960 | 32431043002 | 1.56 | 1.86 | |
| Schraube (16 MM, 3.5 MM, TX15, EJOT) | ||||
| 970 | 43074010000 | 1.56 | 1.86 | |
| Deckel | ||||
| 980 | 32424031000 | 11.10 | 13.21 | |
| Elektronik | ||||
| 990 | 30762641980 | 274.34 | 326.46 | |
| Schraube | ||||
| 1000 | 43074013000 | 1.56 | 1.86 | |
| Linsenschraube | ||||
| 1030 | 43064023045 | 1.56 | 1.86 | |
| Deckel | ||||
| 1040 | 32424033000 | 19.78 | 23.54 | |
| Schraube | ||||
| 1050 | 43074008000 | 1.56 | 1.86 | |
| Zylinderschraube | ||||
| 1060 | 43035013058 | 1.56 | 1.86 | |
| Zylinderschraube | ||||
| 1070 | 43033064066 | 1.56 | 1.86 | |
| Magnetfuß | ||||
| 1080 | 32172030000 | 502.74 | 598.26 | |
| Magnetfuß (RETROFIT) | ||||
| 1080 | 32172041020 | 459.80 | 547.16 | |
| Behälter | ||||
| 1090 | 32132035010 | 40.83 | 48.59 | |
| Dichtring | ||||
| 1091 | 40612112007 | 1.56 | 1.86 | |
| Dichtring | ||||
| 1092 | 40612087004 | 1.56 | 1.86 | |
| Kugelhahn | ||||
| 1095 | 30240357010 | 25.20 | 29.99 | |
| Schlauch | ||||
| 1096 | 31414070010 | 18.37 | 21.86 | |
| Schlauch | ||||
| 1100 | 31414073000 | 2.93 | 3.49 | |
| Hülse | ||||
| 1105 | 30501377000 | 3.48 | 4.14 | |
| Mutter | ||||
| 1110 | 42015000000 | 6.19 | 7.37 | |
| Hinweisschild | ||||
| 1260 | 32217513000 | 7.10 | 8.45 | |
| Aufkleber | ||||
| 1270 | 32217406002 | 1.56 | 1.86 | |
| Hinweisschild | ||||
| 1290 | 32217507060 | 4.73 | 5.63 | |
| Hinweisschild | ||||
| 1310 | 32217466060 | 4.10 | 4.88 | |
| Hinweisschild | ||||
| 1350 | 32217552000 | 1.56 | 1.86 | |
| RFID Transponder | ||||
| 2500 | 32217517000 | 1.56 | 1.86 | |
| Koffer (RITEK) | ||||
| 5000 | 33901174060 | 120.23 | 143.07 | |
| Drahtbügel | ||||
| 5010 | 30232050000 | 8.63 | 10.27 | |
| Koffereinsatz | ||||
| 5020 | 33904576000 | 24.88 | 29.61 | |
| Spänegitter | ||||
| 5100 | 31810298000 | 27.12 | 32.27 | |
| Zentrierstift (L 100 MM, OD 6.35 MM, UNIVERSAL) | ||||
| 5110 | 63134998310 | 18.04 | 21.47 | |
| Spänehaken | ||||
| 5120 | 64201001000 | 53.13 | 63.22 | |
| Gurt | ||||
| 5130 | 32174008007 | 23.43 | 27.88 | |
| Schmiermittel-Dose (SM0019) | ||||
| 6000 | 32132041000 | 85.23 | 101.42 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 6010 | 04012803000 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 6020 | 04012803000 | |||
