Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Fein 72214700230 (WSB14-125T)'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

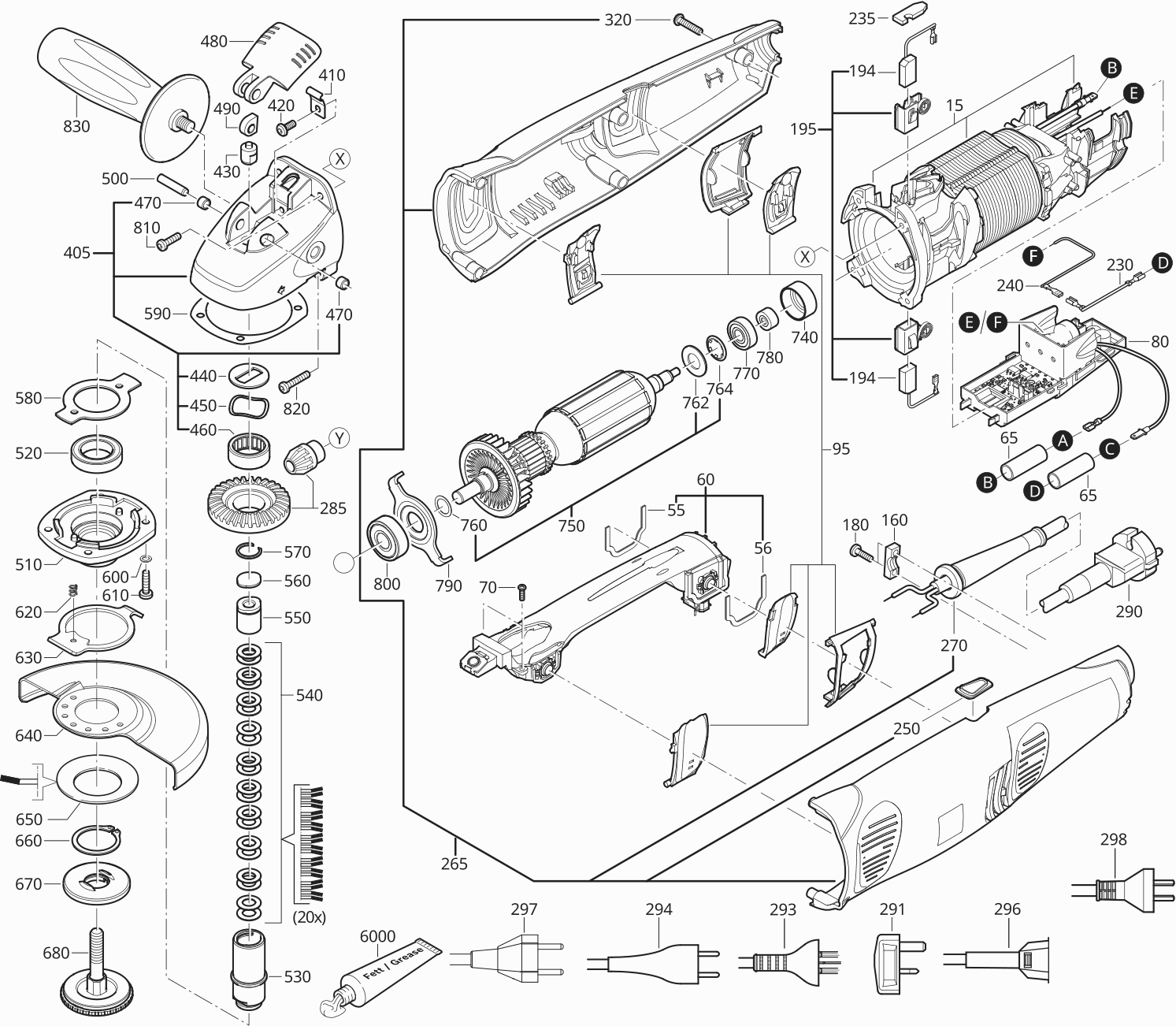

Zeichnungen der Fein 72214700230 (WSB14-125T)
Teileliste der Fein 72214700230 (WSB14-125T)
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Statoreinheit | ||||
| 15 | 52276022230 | 89.32 | 106.29 | |
| Dichtung | ||||
| 55 | 31415096000 | 1.04 | 1.24 | |
| Dichtung | ||||
| 56 | 31415097000 | 1.04 | 1.24 | |
| Schaltmodul | ||||
| 60 | 30701256990 | 111.01 | 132.10 | |
| Isolierschlauch | ||||
| 65 | 31413234000 | 2.29 | 2.73 | |
| Schraube | ||||
| 70 | 43070044007 | 1.04 | 1.24 | |
| Elektronik | ||||
| 80 | 30762427990 | 135.26 | 160.96 | |
| Schaltknopf | ||||
| 95 | 32816061020 | 8.77 | 10.44 | |
| Kabelklemmstück | ||||
| 160 | 32431026009 | 1.87 | 2.23 | |
| Schraube | ||||
| 180 | 43070006008 | 1.56 | 1.86 | |
| Kohlebürste | ||||
| 194 | 30711154000 | 8.90 | 10.59 | |
| Bürstenhalter | ||||
| 195 | 30712093110 | 24.88 | 29.61 | |
| Verbindungskabel | ||||
| 230 | 30719698010 | 4.10 | 4.88 | |
| Abdeckung | ||||
| 235 | 31420125000 | 1.25 | 1.49 | |
| Verbindungskabel | ||||
| 240 | 30719697010 | 4.10 | 4.88 | |
| Deckel | ||||
| 250 | 32427128000 | 1.67 | 1.99 | |
| Motorgehäuse | ||||
| 265 | 31912065030 | 40.83 | 48.59 | |
| Kabeltülle | ||||
| 270 | 31413282000 | 2.93 | 3.49 | |
| Kegelradgetriebe | ||||
| 285 | 33809227010 | 32.54 | 38.72 | |
| Kabel konfektioniert | ||||
| 290 | 30707544010 | 12.63 | 15.03 | |
| Schraube | ||||
| 320 | 43074008000 | 1.56 | 1.86 | |
| Getriebegehäuse | ||||
| 405 | 31206130030 | 95.70 | 113.88 | |
| Haltefeder | ||||
| 410 | 30907066008 | 1.04 | 1.24 | |
| Linsenschraube | ||||
| 420 | 43064023045 | 1.56 | 1.86 | |
| Bolzen | ||||
| 430 | 30217344000 | 5.77 | 6.87 | |
| Scheibe | ||||
| 440 | 32414114007 | 1.67 | 1.99 | |
| Federring | ||||
| 450 | 42446022003 | 1.56 | 1.86 | |
| Nadelhülse | ||||
| 460 | 41705032004 | 7.10 | 8.45 | |
| Buchse | ||||
| 470 | 30507220000 | 2.51 | 2.99 | |
| Hebel | ||||
| 480 | 32805199000 | 19.14 | 22.78 | |
| Exzenterring | ||||
| 490 | 32636036004 | 3.68 | 4.38 | |
| Bolzen | ||||
| 500 | 30216144007 | 1.04 | 1.24 | |
| Lagerplatte | ||||
| 510 | 32419126008 | 23.29 | 27.72 | |
| Rillenkugellager | ||||
| 520 | 41701108222 | 14.04 | 16.71 | |
| Welle | ||||
| 530 | 33406298007 | 24.24 | 28.85 | |
| Tellerfederpaket | ||||
| 540 | 30905067021 | 9.32 | 11.09 | |
| Druckstück | ||||
| 550 | 30220061007 | 8.21 | 9.77 | |
| Scheibe | ||||
| 560 | 32414113009 | 2.09 | 2.49 | |
| Sicherungsring | ||||
| 570 | 42615148009 | 1.04 | 1.24 | |
| Platte | ||||
| 580 | 32416109007 | 2.09 | 2.49 | |
| Scheibe | ||||
| 590 | 32624120028 | 1.46 | 1.74 | |
| Sicherungsscheibe | ||||
| 600 | 42443003043 | 1.56 | 1.86 | |
| Schraube | ||||
| 610 | 43064024043 | 1.56 | 1.86 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 620 | 30901340001 | |||
| Hebel | ||||
| 630 | 32805231000 | 3.90 | 4.64 | |
| Schutzhaube | ||||
| 640 | 31810257000 | 16.91 | 20.12 | |
| Tellerfeder | ||||
| 650 | 30905070000 | 1.88 | 2.24 | |
| Sicherungsring | ||||
| 660 | 42616073005 | 1.04 | 1.24 | |
| Schleifscheibenflansch | ||||
| 670 | 63801176011 | 10.56 | 12.57 | |
| Spanneinheit | ||||
| 680 | 63802178023 | 39.49 | 46.99 | |
| Lagerbuchse | ||||
| 740 | 30507236000 | 2.93 | 3.49 | |
| Anker | ||||
| 750 | 53276003230 | 91.87 | 109.33 | |
| Sicherungsring | ||||
| 760 | 42615081002 | 1.56 | 1.86 | |
| Scheibe | ||||
| 762 | 32408434000 | 1.67 | 1.99 | |
| Sicherungsring | ||||
| 764 | 42632003000 | 1.56 | 1.86 | |
| Rillenkugellager | ||||
| 770 | 41701001260 | 5.77 | 6.87 | |
| Ringmagnet | ||||
| 780 | 32172011004 | 9.32 | 11.09 | |
| Platte | ||||
| 790 | 32416108003 | 2.51 | 2.99 | |
| Rillenkugellager | ||||
| 800 | 41701007266 | 9.05 | 10.77 | |
| Schraube | ||||
| 810 | 43074007000 | 1.56 | 1.86 | |
| Schraube | ||||
| 820 | 43074008000 | 1.56 | 1.86 | |
| Handgriff | ||||
| 830 | 32119124010 | 12.54 | 14.92 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 6000 | 32160003014 | |||
| Rohr (SW0002, L 110 MM, OD 130 MM, ID 120 MM) | ||||
| 7002 | 64101002004 | 61.89 | 73.65 | |
| Rohr (SW0003, L 108 MM, OD 44 MM, ID 36 MM) | ||||
| 7003 | 64101019008 | 84.22 | 100.22 | |
| Abziehplatte (SW0010) | ||||
| 7010 | 64102069007 | 72.73 | 86.55 | |
| Abziehplatte (SW0013) | ||||
| 7013 | 64102072000 | 28.38 | 33.77 | |
| Abziehvorrichtung (SW0016, L 130 MM, M 12) | ||||
| 7016 | 64104150008 | 116.75 | 138.93 | |
| Montagehilfe (SW0045) | ||||
| 7045 | 64122121010 | 23.92 | 28.46 | |
| Spannkörper (SW0081, ID 19 MM, M 6) | ||||
| 7081 | 64107019007 | 96.98 | 115.41 | |
| Spannkörper (SW0084, ID 26 MM, M 6) | ||||
| 7084 | 64107026000 | 111.01 | 132.10 | |
| Sicherheitshinweis | ||||
| 9020 | 34130054061 | 1.87 | 2.23 | |
