Festool AP 85 EB Zeichnungen und Teile
Genaue Typennummer:
487273
487273

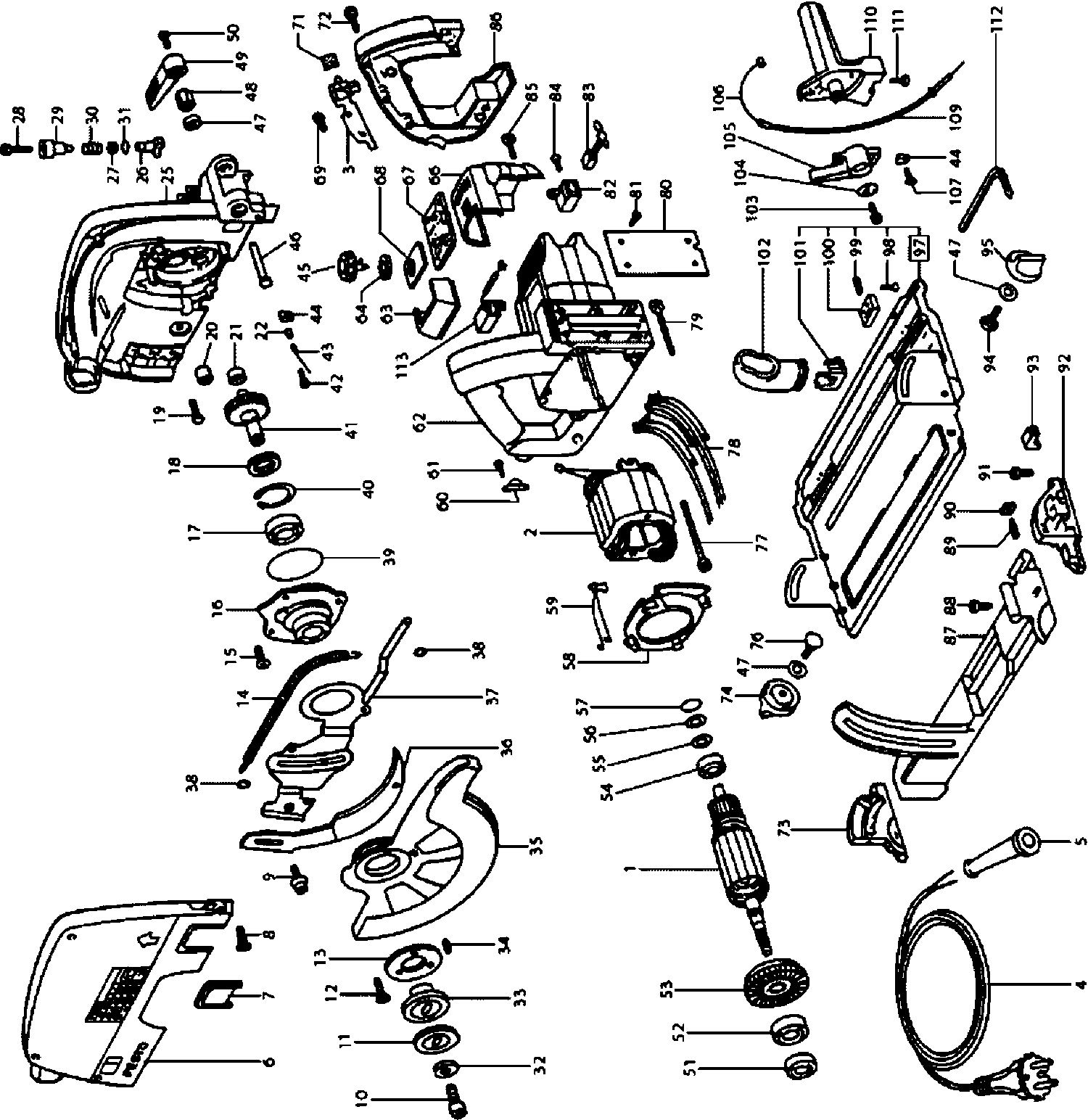

Zeichnungen der FESTOOL 487273 ( AP85EB )
Teileliste der FESTOOL 487273 ( AP85EB )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Anker 230 V | ||||
| 1 | 493791 | Anker 230 V | € 160.25 | |
| Feldpaket | ||||
| 2 | 495626 | Feldpaket | € 138.42 | |
| Bremsmodul | ||||
| 3 | 489830 | Bremsmodul | € 70.69 | |
| Netzkabel Aus | ||||
| 4 | 637685 | Netzkabel Aus | € 19.72 | |
| Kabelschutzschlauch | ||||
| 5 | 432436 | Kabelschutzschlauch | € 1.13 | |
| Deckel | ||||
| 6 | 638721 | Deckel | € 38.31 | |
| Fenster | ||||
| 7 | 438943 | Fenster | € 3.13 | |
| Senkschraube M4 x 16 | ||||
| 8 | 228732 | Senkschraube M4 x 16 | € 1.06 | |
| Zylinderschraube M6 x 9 | ||||
| 9 | 440506 | Zylinderschraube M6 x 9 | € 6.41 | |
| Zylinderschraube M8 x 25 | ||||
| 10 | 200693 | Zylinderschraube M8 x 25 | € 1.06 | |
| Nicht mehr lieferbar | ||||
| 11 | 441732 | Nicht mehr lieferbar | ||
| Senkschraube M4 x 8 | ||||
| 12 | 219043 | Senkschraube M4 x 8 | € 0.99 | |
| Scheibe | ||||
| 13 | 435057 | Scheibe | € 5.44 | |
| Zugfeder | ||||
| 14 | 442275 | Zugfeder | € 7.88 | |
| Senkschraube M4 x 12 | ||||
| 15 | 219053 | Senkschraube M4 x 12 | € 1.06 | |
| Lagerdeckel | ||||
| 16 | 439907 | Lagerdeckel | € 29.23 | |
| Rillenkugellager | ||||
| 17 | 789775 | Rillenkugellager | € 8.76 | |
| Wellendichtring | ||||
| 18 | 440009 | Wellendichtring | € 14.14 | |
| Schraube M8 x 25 | ||||
| 19 | 400553 | Schraube M8 x 25 | € 1.06 | |
| Puffer | ||||
| 20 | 714434 | Puffer | € 2.73 | |
| Nadelbuchse | ||||
| 21 | 410229 | Nadelbuchse | € 8.38 | |
| Ring | ||||
| 22 | 441219 | Ring | € 5.80 | |
| Nicht mehr lieferbar | ||||
| 25 | xxx | Nicht mehr lieferbar | ||
| Bolzen | ||||
| 26 | 440085 | Bolzen | € 14.27 | |
| Filzring | ||||
| 27 | 440546 | Filzring | € 1.06 | |
| Linsenschraube M4 x 35 | ||||
| 28 | 228660 | Linsenschraube M4 x 35 | € 1.06 | |
| Knopf | ||||
| 29 | 440441 | Knopf | € 1.59 | |
| Druckfeder | ||||
| 30 | 201134 | Druckfeder | € 1.06 | |
| O-ring | ||||
| 31 | 400013 | O-ring | € 1.06 | |
| Scheibe 8,4 mm | ||||
| 32 | 228527 | Scheibe 8,4 mm | € 1.06 | |
| Flansch | ||||
| 33 | 441733 | Flansch | € 19.40 | |
| Gewindestift M4 x 6 | ||||
| 34 | 224954 | Gewindestift M4 x 6 | € 1.06 | |
| Pendelschutzhaube | ||||
| 35 | 442276 | Pendelschutzhaube | € 85.10 | |
| Spaltkeil | ||||
| 36 | 439887 | Spaltkeil | € 54.62 | |
| Nicht mehr lieferbar | ||||
| 37 | xxx | Nicht mehr lieferbar | ||
| Zackenring | ||||
| 38 | 234883 | Zackenring | € 1.06 | |
| O-ring | ||||
| 39 | 200973 | O-ring | € 1.13 | |
| Sicherungsring | ||||
| 40 | 205454 | Sicherungsring | € 2.52 | |
| Getriebewelle | ||||
| 41 | 445440 | Getriebewelle | € 56.91 | |
| Linsenschraube M4 x 16 | ||||
| 42 | 219075 | Linsenschraube M4 x 16 | € 1.06 | |
| Abstreifer | ||||
| 43 | 441218 | Abstreifer | € 2.84 | |
| Klammer | ||||
| 44 | 440685 | Klammer | € 2.57 | |
| Stellrad | ||||
| 45 | 440991 | Stellrad | € 4.76 | |
| Bolzen | ||||
| 46 | 439903 | Bolzen | € 7.21 | |
| Scheibe 8,4 mm | ||||
| 47 | 219049 | Scheibe 8,4 mm | € 1.06 | |
| Mutter | ||||
| 48 | 439911 | Mutter | € 4.36 | |
| Hebel | ||||
| 49 | 439922 | Hebel | € 2.07 | |
| Senkschraube M5 x 10 | ||||
| 50 | 219044 | Senkschraube M5 x 10 | € 1.06 | |
| Rillenkugellager | ||||
| 51 | 228559 | Rillenkugellager | € 3.43 | |
| Rillenkugellager | ||||
| 52 | 400065 | Rillenkugellager | € 7.77 | |
| Ventilator | ||||
| 53 | 483808 | Ventilator | € 22.35 | |
| Rillenkugellager | ||||
| 54 | 789573 | Rillenkugellager | € 7.04 | |
| Federscheibe | ||||
| 55 | 411613 | Federscheibe | € 1.06 | |
| Passscheibe | ||||
| 56 | 434608 | Passscheibe | € 1.06 | |
| Abdeckung | ||||
| 57 | 441327 | Abdeckung | € 1.20 | |
| Luftführungsscheibe | ||||
| 58 | 438048 | Luftführungsscheibe | € 2.57 | |
| Spulenkörper | ||||
| 59 | 486780 | Spulenkörper | € 30.15 | |
| Nicht mehr lieferbar | ||||
| 60 | 431899 | Nicht mehr lieferbar | ||
| Linsenschraube 3,5 x 16 mm | ||||
| 61 | 228663 | Linsenschraube 3,5 x 16 mm | € 1.06 | |
| Motorgehäuse | ||||
| 62 | 637525 | Motorgehäuse | € 39.86 | |
| Abdeckung | ||||
| 63 | 637528 | Abdeckung | € 7.26 | |
| Dichtring | ||||
| 64 | 438509 | Dichtring | € 1.13 | |
| Kappe | ||||
| 66 | 438172 | Kappe | € 6.21 | |
| Regelelektronik 230 V | ||||
| 67 | 488601 | Regelelektronik 230 V | € 92.31 | |
| Fenster | ||||
| 68 | 438198 | Fenster | € 2.09 | |
| Linsenschraube M3 x 6,5 | ||||
| 69 | 228718 | Linsenschraube M3 x 6,5 | € 1.06 | |
| Platte | ||||
| 71 | 410394 | Platte | € 1.06 | |
| Linsenschraube 4,0 x 25 mm | ||||
| 72 | 228580 | Linsenschraube 4,0 x 25 mm | € 1.06 | |
| Nicht mehr lieferbar | ||||
| 73 | xxx | Nicht mehr lieferbar | ||
| Drehknopf M8 | ||||
| 74 | 483162 | Drehknopf M8 | € 4.91 | |
| Flachrundschraube M8 x 35 | ||||
| 76 | 215007 | Flachrundschraube M8 x 35 | € 1.06 | |
| Linsenschraube 5,0 x 70 mm | ||||
| 77 | 228709 | Linsenschraube 5,0 x 70 mm | € 1.13 | |
| Nicht mehr lieferbar | ||||
| 78 | xxx | Nicht mehr lieferbar | ||
| Zylinderschraube | ||||
| 79 | 203780 | Zylinderschraube | € 1.13 | |
| Abdeckung | ||||
| 80 | 440010 | Abdeckung | € 4.36 | |
| Linsenschraube 4,0 x 12 mm | ||||
| 81 | 219071 | Linsenschraube 4,0 x 12 mm | € 1.06 | |
| Kohlehalter | ||||
| 82 | 482182 | Kohlehalter | € 15.04 | |
| Kohle (paar) 230v | ||||
| 83 | 488920 | Kohle (paar) 230v | € 15.71 | |
| Linsenschraube 4,0 x 20 mm | ||||
| 84 | 228567 | Linsenschraube 4,0 x 20 mm | € 1.06 | |
| Linsenschraube 4,0 x 25 mm | ||||
| 85 | 228580 | Linsenschraube 4,0 x 25 mm | € 1.06 | |
| Nicht mehr lieferbar | ||||
| 86 | xxx | Nicht mehr lieferbar | ||
| Träger | ||||
| 87 | 439892 | Träger | € 54.07 | |
| Zylinderschraube M5 x 16 | ||||
| 88 | 228617 | Zylinderschraube M5 x 16 | € 1.06 | |
| Gewindestift M4 x 8 | ||||
| 89 | 229949 | Gewindestift M4 x 8 | € 1.06 | |
| Vierkantmutter M4 | ||||
| 90 | 773030 | Vierkantmutter M4 | € 1.06 | |
| Linsenschraube M4 x 10 | ||||
| 91 | 228733 | Linsenschraube M4 x 10 | € 1.06 | |
| Nicht mehr lieferbar | ||||
| 92 | xxx | Nicht mehr lieferbar | ||
| Klemmstück | ||||
| 93 | 439899 | Klemmstück | € 5.76 | |
| Flachrundschraube M8 x 50 | ||||
| 94 | 771800 | Flachrundschraube M8 x 50 | € 1.06 | |
| Drehknopf M8 | ||||
| 95 | 483162 | Drehknopf M8 | € 4.91 | |
| Sägetisch | ||||
| 97 | 637735 | Sägetisch | € 77.23 | |
| Senkschraube 4,0 x 10 mm | ||||
| 98 | 219102 | Senkschraube 4,0 x 10 mm | € 1.06 | |
| Gewindestift M6 x 12 | ||||
| 99 | 442597 | Gewindestift M6 x 12 | € 1.06 | |
| Einstellstück | ||||
| 100 | 443971 | Einstellstück | € 1.06 | |
| Einstellstück | ||||
| 101 | 442809 | Einstellstück | € 1.06 | |
| Spanabweiser | ||||
| 102 | 439696 | Spanabweiser | € 8.12 | |
| Linsenschraube 5,0 x 18 mm | ||||
| 103 | 228694 | Linsenschraube 5,0 x 18 mm | € 1.06 | |
| Scheibe | ||||
| 104 | 440675 | Scheibe | € 1.13 | |
| Nicht mehr lieferbar | ||||
| 105 | xxx | Nicht mehr lieferbar | ||
| Seil | ||||
| 106 | 440690 | Seil | € 5.12 | |
| Linsenschraube 4,0 x 10 mm | ||||
| 107 | 228729 | Linsenschraube 4,0 x 10 mm | € 1.06 | |
| Hülle | ||||
| 109 | 440691 | Hülle | € 13.88 | |
| Handgriff | ||||
| 110 | 440686 | Handgriff | € 11.42 | |
| HANDGREEP | ||||
| 110 | 637534 | HANDGREEP | € 9.27 | |
| Senkschraube 5,0 x 16 mm | ||||
| 111 | 439494 | Senkschraube 5,0 x 16 mm | € 1.06 | |
| Stiftschlüssel | ||||
| 112 | 439274 | Stiftschlüssel | € 2.57 | |
| Kohlehalter (paar) 230v | ||||
| 113 | 487464 | Kohlehalter (paar) 230v | € 15.64 | |
