Festool ATF 55 E Zeichnungen und Teile
Genaue Typennummer:
485790
485790

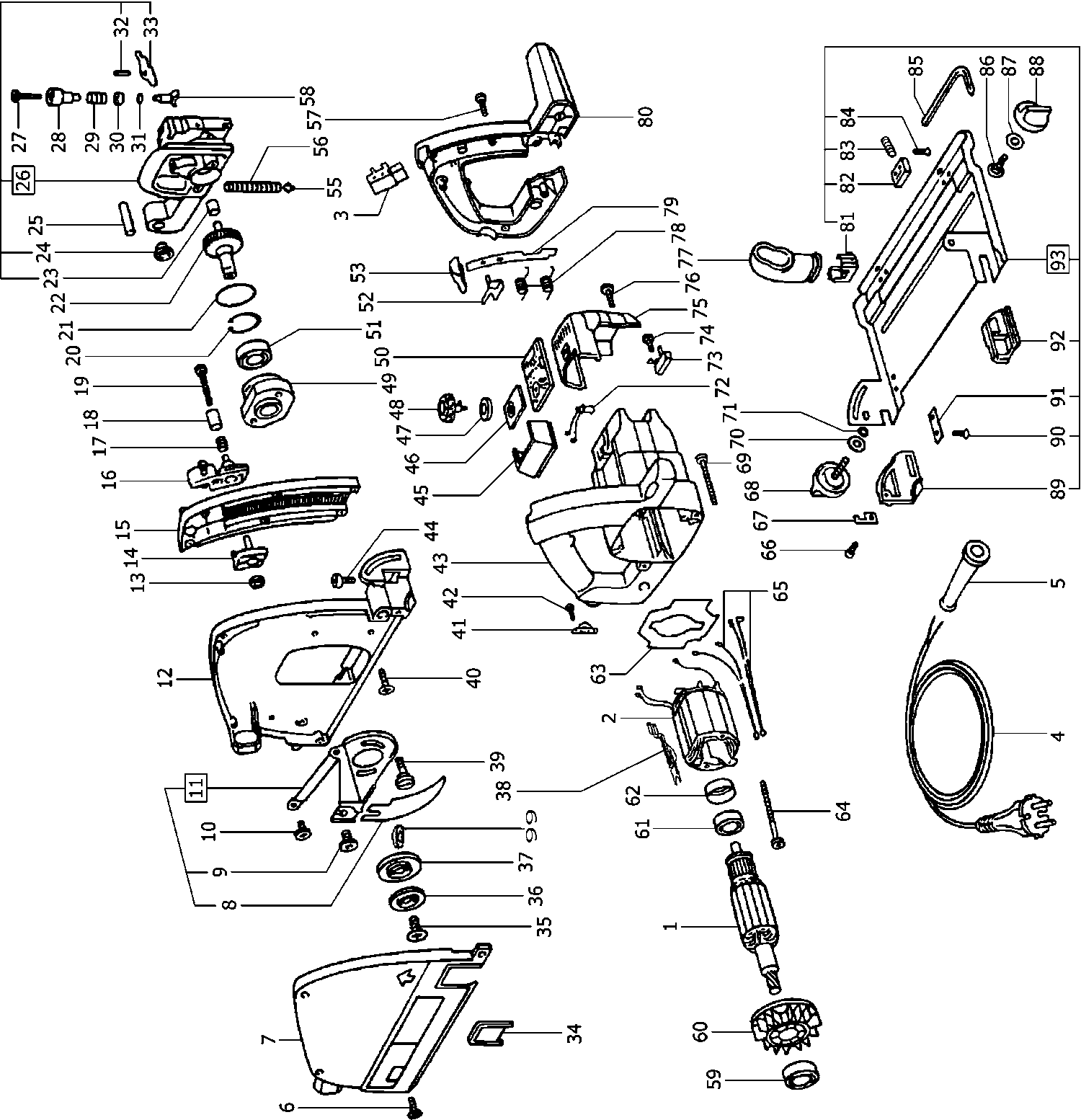

Zeichnungen der FESTOOL 485790 ( ATF55E )
Teileliste der FESTOOL 485790 ( ATF55E )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Anker 230 V | ||||
| 1 | 493218 | Anker 230 V | € 126.37 | |
| Feldpaket 230 V | ||||
| 2 | 493221 | Feldpaket 230 V | € 64.64 | |
| Schalter 230 V | ||||
| 3 | 490844 | Schalter 230 V | € 17.61 | |
| Kabel Eu | ||||
| 4 | 461124 | Kabel Eu | € 19.54 | |
| Kabelschutzschlauch | ||||
| 5 | 432436 | Kabelschutzschlauch | € 1.13 | |
| Senkschraube M4 x 10 | ||||
| 6 | 228736 | Senkschraube M4 x 10 | € 1.06 | |
| Deckel | ||||
| 7 | 703602 | Deckel | € 43.59 | |
| Nicht mehr lieferbar | ||||
| 8 | 439860 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 8 | xxx | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 9 | xxx | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 10 | xxx | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 11 | xxx | Nicht mehr lieferbar | ||
| Schutzhaube | ||||
| 12 | 447207 | Schutzhaube | € 53.67 | |
| Sechskantmutter M5 | ||||
| 13 | 200717 | Sechskantmutter M5 | € 1.06 | |
| Nicht mehr lieferbar | ||||
| 14 | xxx | Nicht mehr lieferbar | ||
| Segment | ||||
| 15 | 440495 | Segment | € 8.04 | |
| Tiefenanschlag | ||||
| 16 | 445503 | Tiefenanschlag | € 2.09 | |
| Druckfeder | ||||
| 17 | 201134 | Druckfeder | € 1.06 | |
| Knopf | ||||
| 18 | 439956 | Knopf | € 3.43 | |
| Linsenschraube M5 x 40 | ||||
| 19 | 203740 | Linsenschraube M5 x 40 | € 1.06 | |
| Sicherungsring | ||||
| 20 | 401246 | Sicherungsring | € 1.13 | |
| O-ring | ||||
| 21 | 440457 | O-ring | € 1.06 | |
| Getriebewelle | ||||
| 22 | 443336 | Getriebewelle | € 37.15 | |
| Zylinderlager | ||||
| 23 | 439042 | Zylinderlager | € 1.36 | |
| Bundbuchse | ||||
| 24 | 439331 | Bundbuchse | € 1.13 | |
| Zylinderstift | ||||
| 25 | 439972 | Zylinderstift | € 2.86 | |
| Nicht mehr lieferbar | ||||
| 26 | xxx | Nicht mehr lieferbar | ||
| Linsenschraube M4 x 40 | ||||
| 27 | 228591 | Linsenschraube M4 x 40 | € 1.06 | |
| Knopf | ||||
| 28 | 440441 | Knopf | € 1.59 | |
| Druckfeder | ||||
| 29 | 201134 | Druckfeder | € 1.06 | |
| Stützscheibe | ||||
| 30 | 444142 | Stützscheibe | € 1.06 | |
| O-ring | ||||
| 31 | 444234 | O-ring | € 1.06 | |
| Hülse 5 x 12 mm | ||||
| 32 | 228692 | Hülse 5 x 12 mm | € 1.06 | |
| Umlenkung | ||||
| 33 | 439889 | Umlenkung | € 10.15 | |
| Fenster | ||||
| 34 | 438943 | Fenster | € 3.13 | |
| Senkschraube | ||||
| 35 | 439269 | Senkschraube | € 1.13 | |
| Gegenflansch | ||||
| 36 | 440089 | Gegenflansch | € 3.05 | |
| Flansch 11,5 mm | ||||
| 37 | 455953 | Flansch 11,5 mm | € 11.42 | |
| U-BEUGEL | ||||
| 38 | 443331 | U-BEUGEL | € 1.36 | |
| Nicht mehr lieferbar | ||||
| 39 | xxx | Nicht mehr lieferbar | ||
| Senkschraube 4,0 x 10 mm | ||||
| 40 | 400014 | Senkschraube 4,0 x 10 mm | € 1.06 | |
| Klemmbrücke | ||||
| 41 | 439288 | Klemmbrücke | € 1.06 | |
| Linsenschraube 3,5 x 16 mm | ||||
| 42 | 228663 | Linsenschraube 3,5 x 16 mm | € 1.06 | |
| Motorgehäuse | ||||
| 43 | 446282 | Motorgehäuse | € 17.17 | |
| Zylinderschraube M5 x 16 | ||||
| 44 | 228617 | Zylinderschraube M5 x 16 | € 1.06 | |
| Abdeckung | ||||
| 45 | 438607 | Abdeckung | € 3.28 | |
| Fenster | ||||
| 46 | 438198 | Fenster | € 2.09 | |
| Dichtring | ||||
| 47 | 438509 | Dichtring | € 1.13 | |
| Stellrad | ||||
| 48 | 440991 | Stellrad | € 4.76 | |
| Lagerbuchse | ||||
| 49 | 440228 | Lagerbuchse | € 23.86 | |
| Regelelektronik | ||||
| 50 | 488598 | Regelelektronik | € 67.51 | |
| Rillenkugellager | ||||
| 51 | 228659 | Rillenkugellager | € 6.14 | |
| Nicht mehr lieferbar | ||||
| 52 | 451680 | Nicht mehr lieferbar | ||
| Knopf | ||||
| 53 | 434341 | Knopf | € 2.57 | |
| Bolzen | ||||
| 55 | 440554 | Bolzen | € 1.43 | |
| Druckfeder | ||||
| 56 | 440209 | Druckfeder | € 1.77 | |
| Linsenschraube 4,0 x 25 mm | ||||
| 57 | 228580 | Linsenschraube 4,0 x 25 mm | € 1.06 | |
| Bolzen | ||||
| 58 | 444114 | Bolzen | € 7.77 | |
| Rillenkugellager | ||||
| 59 | 228798 | Rillenkugellager | € 4.55 | |
| Ventilator | ||||
| 60 | 715024 | Ventilator | € 1.20 | |
| Rillenkugellager | ||||
| 61 | 228559 | Rillenkugellager | € 3.43 | |
| Lagerring | ||||
| 62 | 438613 | Lagerring | € 1.13 | |
| Luftführungsscheibe | ||||
| 63 | 457606 | Luftführungsscheibe | € 11.59 | |
| Linsenschraube 4,0 x 60 mm | ||||
| 64 | 228708 | Linsenschraube 4,0 x 60 mm | € 1.06 | |
| DRAADSTRENG | ||||
| 65 | 439885 | DRAADSTRENG | € 2.01 | |
| Senkschraube M4 x 10 | ||||
| 66 | 228727 | Senkschraube M4 x 10 | € 1.06 | |
| Zeiger | ||||
| 67 | 439275 | Zeiger | € 1.36 | |
| Drehknopf M6 | ||||
| 68 | 486202 | Drehknopf M6 | € 2.24 | |
| Zylinderschraube | ||||
| 69 | 203780 | Zylinderschraube | € 1.13 | |
| Scheibe 6,4 mm | ||||
| 70 | 228546 | Scheibe 6,4 mm | € 1.06 | |
| O-ring | ||||
| 71 | 200052 | O-ring | € 1.06 | |
| Spulenkörper | ||||
| 72 | 486744 | Spulenkörper | € 15.05 | |
| Kohlehalter mit Kohle (paar) 230v | ||||
| 73 | 488915 | Kohlehalter mit Kohle (paar) 230v | € 20.78 | |
| Linsenschraube 3,5 x 8 mm | ||||
| 74 | 219047 | Linsenschraube 3,5 x 8 mm | € 0.99 | |
| Kappe | ||||
| 75 | 439824 | Kappe | € 7.26 | |
| Linsenschraube 4,0 x 25 mm | ||||
| 76 | 228580 | Linsenschraube 4,0 x 25 mm | € 1.06 | |
| Spanabweiser | ||||
| 77 | 439696 | Spanabweiser | € 8.12 | |
| Drehfeder | ||||
| 78 | 439973 | Drehfeder | € 1.13 | |
| Hebel | ||||
| 79 | 439890 | Hebel | € 3.13 | |
| Deckel | ||||
| 80 | 440102 | Deckel | € 21.54 | |
| Einstellstück | ||||
| 81 | 442809 | Einstellstück | € 1.06 | |
| Einstellstück | ||||
| 82 | 443971 | Einstellstück | € 1.06 | |
| Gewindestift M6 x 12 | ||||
| 83 | 442597 | Gewindestift M6 x 12 | € 1.06 | |
| Senkschraube 4,0 x 10 mm | ||||
| 84 | 400014 | Senkschraube 4,0 x 10 mm | € 1.06 | |
| Stiftschlüssel | ||||
| 85 | 439236 | Stiftschlüssel | € 2.86 | |
| Flachrundschraube M6 x 12 | ||||
| 86 | 228592 | Flachrundschraube M6 x 12 | € 1.06 | |
| Scheibe 6,4 mm | ||||
| 87 | 228546 | Scheibe 6,4 mm | € 1.06 | |
| Drehknopf | ||||
| 88 | 440713 | Drehknopf | € 1.99 | |
| Schwenksegment | ||||
| 89 | 438855 | Schwenksegment | € 2.46 | |
| Senkschraube M4 x 10 | ||||
| 90 | 228727 | Senkschraube M4 x 10 | € 1.06 | |
| Gewindeleiste | ||||
| 91 | 439789 | Gewindeleiste | € 1.45 | |
| Schwenksegment | ||||
| 92 | 438856 | Schwenksegment | € 2.46 | |
| Platte | ||||
| 93 | 484685 | Platte | € 46.51 | |
