Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Festool 489817 (ATF55E220V)'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

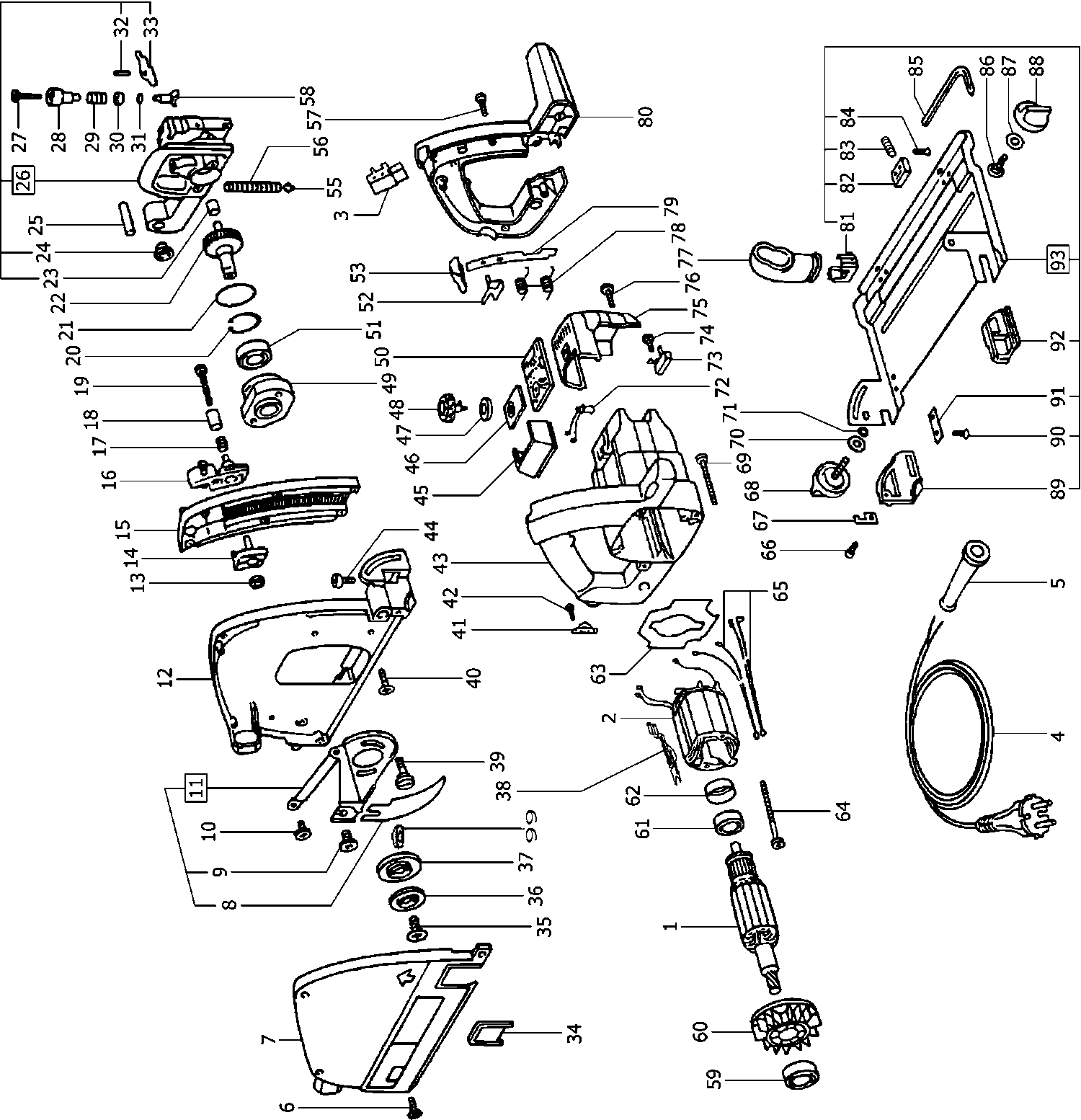

Zeichnungen der Festool 489817 (ATF55E220V)
Teileliste der Festool 489817 (ATF55E220V)
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Anker 230 V | ||||
| 1 | 493218 | 128.99 | 153.50 | |
| Feldpaket 230 V | ||||
| 2 | 493221 | 74.90 | 89.13 | |
| Schalter 230 V | ||||
| 3 | 490844 | 18.15 | 21.60 | |
| Kabel Eu | ||||
| 4 | 461124 | 24.32 | 28.94 | |
| Kabelschutzschlauch | ||||
| 5 | 432436 | 1.51 | 1.80 | |
| Senkschraube M4 x 10 | ||||
| 6 | 228736 | 1.51 | 1.80 | |
| Deckel | ||||
| 7 | 703602 | 63.53 | 75.60 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 8 | 439860 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 9 | xxx | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 10 | xxx | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 11 | xxx | |||
| Schutzhaube | ||||
| 12 | 447207 | 55.06 | 65.52 | |
| Sechskantmutter M5 | ||||
| 13 | 200717 | 1.51 | 1.80 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 14 | xxx | |||
| Segment | ||||
| 15 | 440495 | 9.14 | 10.88 | |
| Tiefenanschlag | ||||
| 16 | 445503 | 2.38 | 2.83 | |
| Druckfeder | ||||
| 17 | 201134 | 1.51 | 1.80 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 18 | 439956 | |||
| Linsenschraube M5 x 40 | ||||
| 19 | 203740 | 1.51 | 1.80 | |
| Sicherungsring | ||||
| 20 | 401246 | 1.51 | 1.80 | |
| O-ring | ||||
| 21 | 440457 | 1.51 | 1.80 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 22 | 443336 | |||
| Zylinderlager | ||||
| 23 | 439042 | 2.74 | 3.26 | |
| Bundbuchse | ||||
| 24 | 439331 | 2.66 | 3.17 | |
| Zylinderstift | ||||
| 25 | 439972 | 3.46 | 4.12 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 26 | xxx | |||
| Linsenschraube M4 x 40 | ||||
| 27 | 228591 | 1.51 | 1.80 | |
| Knopf | ||||
| 28 | 440441 | 3.67 | 4.37 | |
| Druckfeder | ||||
| 29 | 201134 | 1.51 | 1.80 | |
| Stützscheibe | ||||
| 30 | 444142 | 1.51 | 1.80 | |
| O-ring | ||||
| 31 | 444234 | 1.51 | 1.80 | |
| Hülse 5 x 12 mm | ||||
| 32 | 228692 | 1.51 | 1.80 | |
| Umlenkung | ||||
| 33 | 439889 | 11.48 | 13.66 | |
| Fenster | ||||
| 34 | 438943 | 4.46 | 5.31 | |
| Senkschraube | ||||
| 35 | 439269 | 2.02 | 2.40 | |
| Gegenflansch | ||||
| 36 | 440089 | 6.34 | 7.54 | |
| Flansch 11,5 mm | ||||
| 37 | 455953 | 11.55 | 13.74 | |
| U-Bügel | ||||
| 38 | 443331 | 1.73 | 2.06 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 39 | xxx | |||
| Senkschraube 4,0 x 10 mm | ||||
| 40 | 400014 | 1.51 | 1.80 | |
| Klemmbrücke | ||||
| 41 | 439288 | 1.51 | 1.80 | |
| Linsenschraube 3,5 x 16 mm | ||||
| 42 | 228663 | 1.51 | 1.80 | |
| Motorgehäuse | ||||
| 43 | 446282 | 17.55 | 20.88 | |
| Zylinderschraube M5 x 16 | ||||
| 44 | 228617 | 1.51 | 1.80 | |
| Abdeckung | ||||
| 45 | 438607 | 4.68 | 5.57 | |
| Fenster | ||||
| 46 | 438198 | 2.66 | 3.17 | |
| Dichtring | ||||
| 47 | 438509 | 1.58 | 1.88 | |
| Stellrad | ||||
| 48 | 440991 | 5.54 | 6.59 | |
| Lagerbuchse | ||||
| 49 | 440228 | 26.50 | 31.54 | |
| Regelelektronik | ||||
| 50 | 488598 | 77.44 | 92.15 | |
| Rillenkugellager | ||||
| 51 | 228659 | 8.86 | 10.54 | |
| Abdeckung ATF 55 EB | ||||
| 52 | 451680 | 1.51 | 1.80 | |
| Knopf | ||||
| 53 | 434341 | 3.02 | 3.59 | |
| Bolzen | ||||
| 55 | 440554 | 1.58 | 1.88 | |
| Druckfeder | ||||
| 56 | 440209 | 3.82 | 4.55 | |
| Linsenschraube 4,0 x 25 mm | ||||
| 57 | 228580 | 1.51 | 1.80 | |
| Bolzen | ||||
| 58 | 444114 | 9.79 | 11.65 | |
| Rillenkugellager | ||||
| 59 | 228798 | 6.19 | 7.37 | |
| Ventilator | ||||
| 60 | 715024 | 2.30 | 2.74 | |
| Rillenkugellager | ||||
| 61 | 228559 | 4.68 | 5.57 | |
| Lagerring | ||||
| 62 | 438613 | 1.51 | 1.80 | |
| Luftführungsscheibe | ||||
| 63 | 457606 | 11.42 | 13.59 | |
| Linsenschraube 4,0 x 60 mm | ||||
| 64 | 228708 | 1.51 | 1.80 | |
| Litze | ||||
| 65 | 439885 | 2.88 | 3.43 | |
| Senkschraube M4 x 10 | ||||
| 66 | 228727 | 1.51 | 1.80 | |
| Zeiger | ||||
| 67 | 439275 | 2.23 | 2.65 | |
| Drehknopf M6 | ||||
| 68 | 486202 | 2.81 | 3.34 | |
| Zylinderschraube | ||||
| 69 | 203780 | 1.87 | 2.23 | |
| Scheibe 6,4 mm | ||||
| 70 | 228546 | 1.51 | 1.80 | |
| O-ring | ||||
| 71 | 200052 | 1.51 | 1.80 | |
| Spulenkörper | ||||
| 72 | 486744 | 14.88 | 17.71 | |
| Kohlehalter mit Kohle (paar) 230v | ||||
| 73 | 488915 | 17.55 | 20.88 | |
| Linsenschraube 3,5 x 8 mm | ||||
| 74 | 219047 | 1.51 | 1.80 | |
| Kappe | ||||
| 75 | 439824 | 10.01 | 11.91 | |
| Linsenschraube 4,0 x 25 mm | ||||
| 76 | 228580 | 1.51 | 1.80 | |
| Spanabweiser | ||||
| 77 | 439696 | 8.71 | 10.36 | |
| Drehfeder | ||||
| 78 | 439973 | 1.94 | 2.31 | |
| Hebel | ||||
| 79 | 439890 | 3.38 | 4.02 | |
| Deckel | ||||
| 80 | 440102 | 21.18 | 25.20 | |
| Einstellstück | ||||
| 81 | 442809 | 1.58 | 1.88 | |
| Einstellstück | ||||
| 82 | 443971 | 1.51 | 1.80 | |
| Gewindestift M6 x 12 | ||||
| 83 | 442597 | 1.51 | 1.80 | |
| Senkschraube 4,0 x 10 mm | ||||
| 84 | 400014 | 1.51 | 1.80 | |
| Stiftschlüssel | ||||
| 85 | 439236 | 4.03 | 4.80 | |
| Flachkopfschraube M6 x 12 | ||||
| 86 | 228592 | 1.51 | 1.80 | |
| Scheibe 6,4 mm | ||||
| 87 | 228546 | 1.51 | 1.80 | |
| Drehknopf | ||||
| 88 | 440713 | 3.10 | 3.69 | |
| Schwenksegment | ||||
| 89 | 438855 | 2.52 | 3.00 | |
| Senkschraube M4 x 10 | ||||
| 90 | 228727 | 1.51 | 1.80 | |
| Gewindeleiste | ||||
| 91 | 439789 | 2.16 | 2.57 | |
| Schwenksegment | ||||
| 92 | 438856 | 2.23 | 2.65 | |
| Platte | ||||
| 93 | 484685 | 52.39 | 62.34 | |
