Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Festool 487613 ( CMB120 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

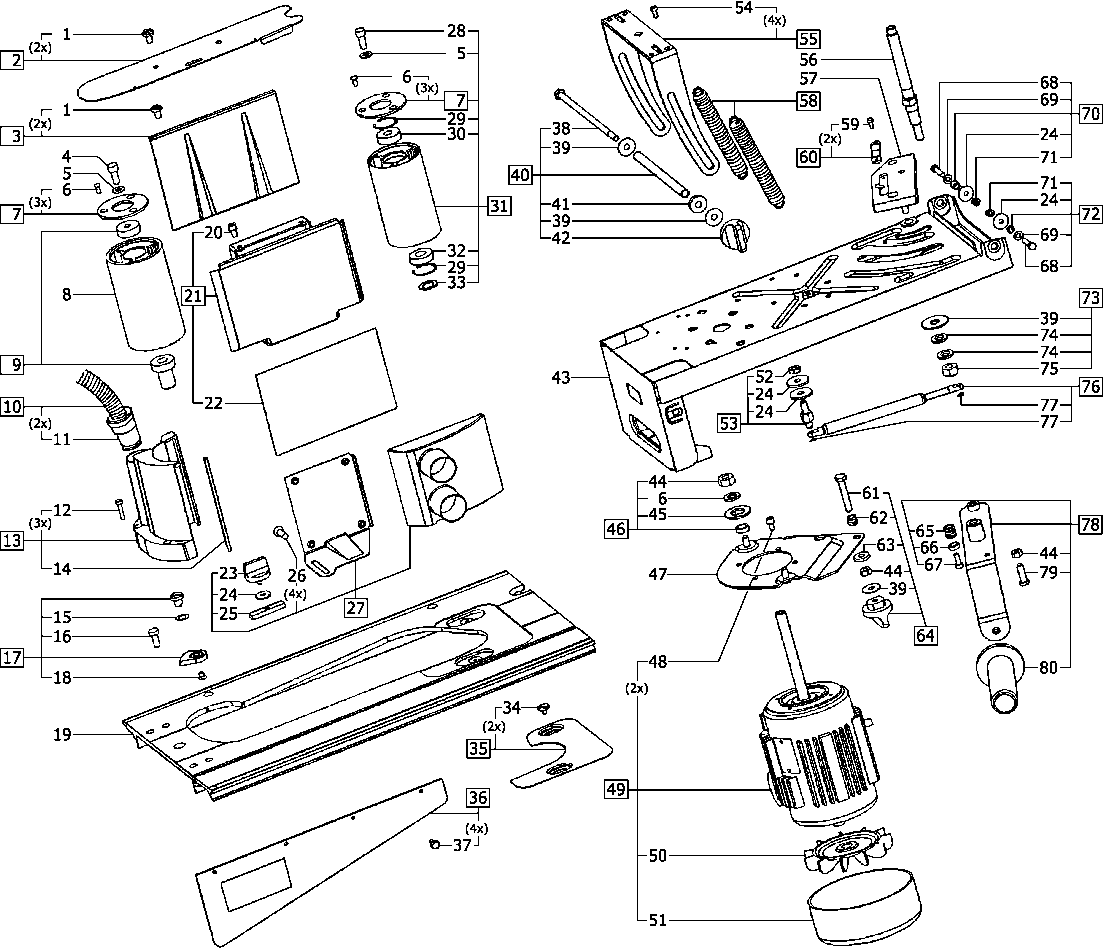

Zeichnungen der Festool 487613 ( CMB120 )
Teileliste der Festool 487613 ( CMB120 )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Flachkopfschraube M5 x 8 | ||||
| 1 | 400331 | 1.39 | 1.65 | |
| Blech | ||||
| 2 | 488205 | 40.78 | 48.53 | |
| Blech | ||||
| 3 | 488185 | 46.22 | 55.00 | |
| Zylinderschraube M8 x 20 Lh | ||||
| 4 | 400347 | 8.38 | 9.97 | |
| Scheibe 8,4 mm | ||||
| 5 | 228601 | 1.39 | 1.65 | |
| Senkschraube M5 x 12 | ||||
| 6 | 219056 | 1.39 | 1.65 | |
| Deckel | ||||
| 7 | 488202 | 18.15 | 21.60 | |
| Antriebsrolle | ||||
| 8 | 487815 | 89.66 | 106.70 | |
| Buchse | ||||
| 9 | 488203 | 76.23 | 90.71 | |
| Schlauch 230 V | ||||
| 10 | 488219 | 51.18 | 60.90 | |
| Muffe | ||||
| 11 | 438448 | 13.67 | 16.27 | |
| Linsenschraube M5 x 25 | ||||
| 12 | 400389 | 1.39 | 1.65 | |
| Haube | ||||
| 13 | 488201 | 46.58 | 55.43 | |
| Stahldraht | ||||
| 14 | 448972 | 16.21 | 19.29 | |
| Federscheibe | ||||
| 15 | 223862 | 1.39 | 1.65 | |
| Stellschraube | ||||
| 16 | 449817 | 2.90 | 3.45 | |
| Drehverschluss | ||||
| 17 | 488200 | 45.74 | 54.43 | |
| Senkschraube M4 x 6 | ||||
| 18 | 400346 | 1.39 | 1.65 | |
| Tischplatte | ||||
| 19 | 487614 | 237.04 | 282.08 | |
| Schraube M6 x 12 | ||||
| 20 | 449888 | 1.39 | 1.65 | |
| Blech | ||||
| 21 | 488186 | 85.67 | 101.95 | |
| Graphitplatte | ||||
| 22 | 487965 | 24.08 | 28.66 | |
| Drehknopf | ||||
| 23 | 482098 | 2.04 | 2.43 | |
| Scheibe Ø 13,2 mm | ||||
| 24 | 400325 | 1.39 | 1.65 | |
| Nutenstein | ||||
| 25 | 449546 | 12.34 | 14.68 | |
| Senkschraube 5,0 x 16 mm | ||||
| 26 | 439494 | 1.39 | 1.65 | |
| Haube | ||||
| 27 | 488207 | 68.85 | 81.93 | |
| Zylinderschraube M8 x 14 | ||||
| 28 | 228639 | 1.39 | 1.65 | |
| Sicherungsring | ||||
| 29 | 401246 | 1.39 | 1.65 | |
| Rillenkugellager | ||||
| 30 | 228659 | 8.11 | 9.65 | |
| Rolle | ||||
| 31 | 488204 | 78.04 | 92.87 | |
| Rillenkugellager | ||||
| 32 | 228758 | 9.58 | 11.40 | |
| Ausgleichscheibe 15 x 21,8 x 0,2 mm | ||||
| 33 | 228759 | 1.39 | 1.65 | |
| Flachkopfschraube M5 x 8 | ||||
| 34 | 204120 | 1.78 | 2.12 | |
| Tischeinlage | ||||
| 35 | 488206 | 47.19 | 56.16 | |
| Schürze | ||||
| 36 | 488184 | 64.13 | 76.31 | |
| Linsenschraube M4 x 8 | ||||
| 37 | 228570 | 1.39 | 1.65 | |
| Sechskantschraube M8 x 200 | ||||
| 38 | 400302 | 5.68 | 6.76 | |
| Scheibe 8,4 mm | ||||
| 39 | 219049 | 1.39 | 1.65 | |
| Arretierung | ||||
| 40 | 488198 | 46.58 | 55.43 | |
| Buchse | ||||
| 41 | 448863 | 13.92 | 16.56 | |
| Drehknopf M8 | ||||
| 42 | 483162 | 5.41 | 6.44 | |
| Träger | ||||
| 43 | 488187 | 161.54 | 192.23 | |
| Sechskantmutter M8 | ||||
| 44 | 200719 | 1.39 | 1.65 | |
| Federscheibe | ||||
| 45 | 400294 | 1.39 | 1.65 | |
| Befestigung | ||||
| 46 | 488189 | 24.32 | 28.94 | |
| Wippe | ||||
| 47 | 487626 | 45.38 | 54.00 | |
| Zylinderschraube M6 x 12 | ||||
| 48 | 200684 | 1.39 | 1.65 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 49 | 488188 | |||
| Lüfter | ||||
| 50 | 451165 | 64.25 | 76.46 | |
| Kappe | ||||
| 51 | 451166 | 72.96 | 86.82 | |
| Sechskantmutter M6 | ||||
| 52 | 228689 | 1.39 | 1.65 | |
| Bolzen | ||||
| 53 | 488193 | 44.04 | 52.41 | |
| Zylinderschraube M5 x 12 | ||||
| 54 | 400432 | 1.39 | 1.65 | |
| Bügel | ||||
| 55 | 488183 | 50.70 | 60.33 | |
| Achse | ||||
| 56 | 447693 | 52.88 | 62.93 | |
| Klemmplatte CMB 120 | ||||
| 57 | 201822 | 137.34 | 163.43 | |
| Zugfeder | ||||
| 58 | 488199 | 25.65 | 30.52 | |
| Linsenschraube M4 x 10 | ||||
| 59 | 228767 | 1.39 | 1.65 | |
| Keramikplatte | ||||
| 60 | 488191 | 32.06 | 38.15 | |
| Sechskantschraube M8 x 50 | ||||
| 61 | 400374 | 3.70 | 4.40 | |
| Druckfeder | ||||
| 62 | 448646 | 3.83 | 4.56 | |
| Scheibe 8,4 mm | ||||
| 63 | 228527 | 1.39 | 1.65 | |
| Drehknopf | ||||
| 64 | 488190 | 27.22 | 32.39 | |
| Druckfeder | ||||
| 65 | 449205 | 3.36 | 4.00 | |
| Ring | ||||
| 66 | 449089 | 5.21 | 6.20 | |
| Zylinderschraube M6 x 12 | ||||
| 67 | 200684 | 1.39 | 1.65 | |
| Zylinderschraube DIN 912-M6x25-10.9 | ||||
| 68 | 200128 | 1.39 | 1.65 | |
| Scheibe 6,4 mm | ||||
| 69 | 200578 | 1.39 | 1.65 | |
| Achse | ||||
| 70 | 488197 | 22.99 | 27.36 | |
| Sechskantmutter M6 | ||||
| 71 | 228541 | 1.39 | 1.65 | |
| Achse | ||||
| 72 | 488196 | 22.99 | 27.36 | |
| Befestigung | ||||
| 73 | 488195 | 25.65 | 30.52 | |
| Tellerfeder | ||||
| 74 | 400375 | 1.39 | 1.65 | |
| Sechskantmutter M8 | ||||
| 75 | 200735 | 1.39 | 1.65 | |
| Gasdruckfeder | ||||
| 76 | 488192 | 78.29 | 93.17 | |
| Sicherungsring | ||||
| 77 | 200616 | 1.39 | 1.65 | |
| Spannhebel | ||||
| 78 | 488194 | 78.04 | 92.87 | |
| Zylinderschraube M8 x 25 | ||||
| 79 | 400431 | 1.85 | 2.20 | |
| Zusatzhandgriff | ||||
| 80 | 487865 | 10.01 | 11.91 | |
| Kabel mit Stecker | ||||
| 81 | 448644 | 24.80 | 29.51 | |
