Festool CS 70 E Zeichnungen und Teile

Suche nach Teilen:
FestoolAuf dem Typenschild sollte die Typenbezeichnung 490193 stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt.

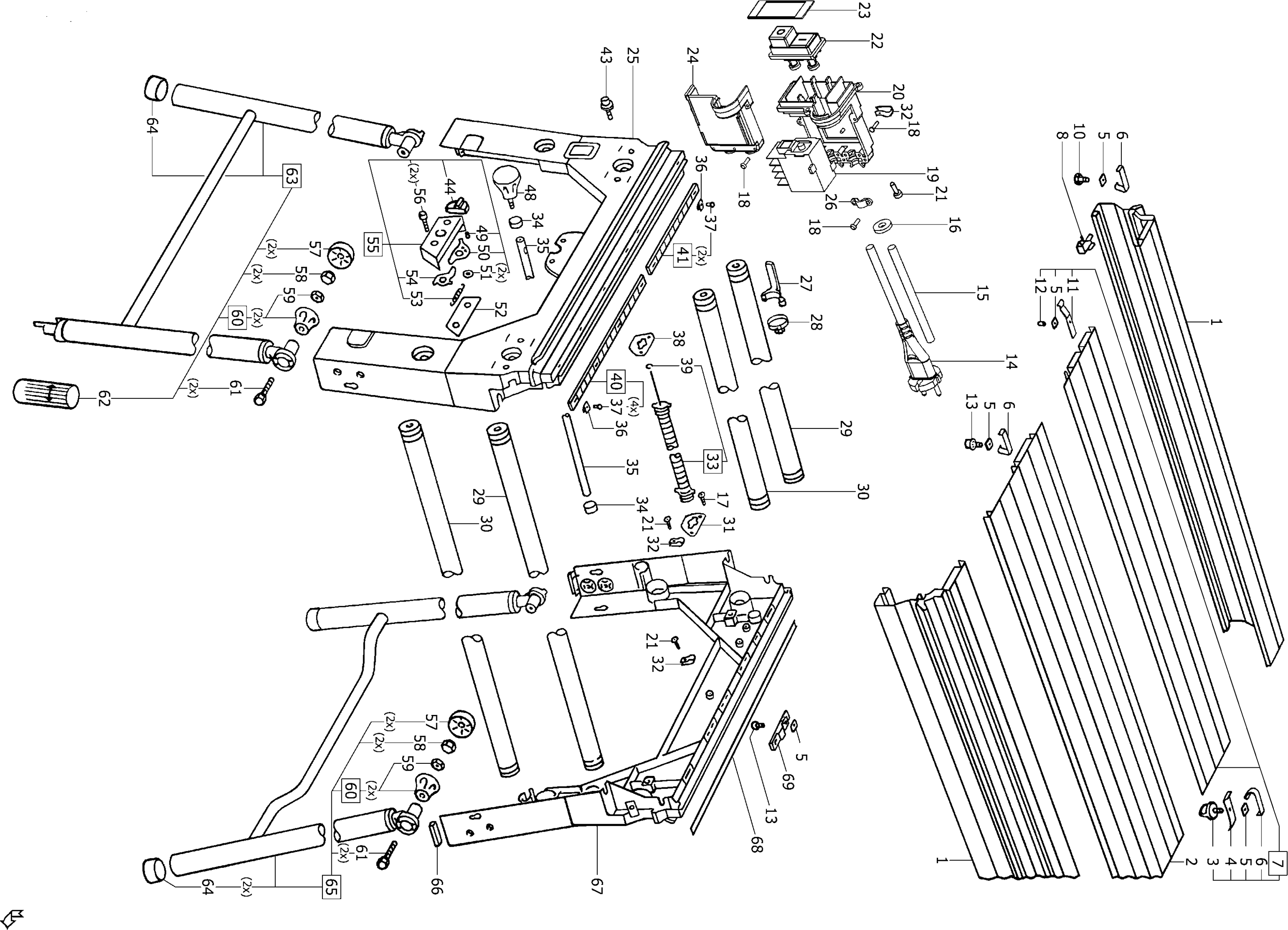

Zeichnungen der FESTOOL CS 70 E

Teileliste der Festool CS 70 E

Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
Eckprofil
1445867Eckprofil€ 68,28
Flachprofil
2445866Flachprofil€ 98,78
Drehknopf
3482110Drehknopf€ 1,17
Spannpratze
4448234Spannpratze€ 2,86
Vierkantmutter M6
5228566Vierkantmutter M6€ 0,87
Feder
6447262Feder€ 0,87
Tischeinlage
7488160Tischeinlage€ 74,09
Klammer
8449080Klammer€ 1,92
Scheibe 6,4 mm
9228546Scheibe 6,4 mm€ 0,87
Schraube M6 x 12
10450682Schraube M6 x 12€ 1,55
Blattfeder
11448233Blattfeder€ 1,55
Gewindestift M6 x 10
12772405Gewindestift M6 x 10€ 0,87
Schraube M6 x 12
13449888Schraube M6 x 12€ 0,87
Kabel Eu
14458753Kabel Eu€ 18,36
Schleppkabel
15458756Schleppkabel€ 18,36
Gummiring
16458613Gummiring€ 0,87
Linsenschraube M4 x 16
17219075Linsenschraube M4 x 16€ 0,87
Linsenschraube 3,5 x 14 mm
18228584Linsenschraube 3,5 x 14 mm€ 0,87
Schütz
19455695Schütz€ 36,30
Schaltergehäuse
20447703Schaltergehäuse€ 4,32
Linsenschraube M4 x 12
21228509Linsenschraube M4 x 12€ 0,87
Drücker
22490211Drücker€ 7,04
Dichtung
23447768Dichtung€ 0,87
Schalterdeckel
24447704Schalterdeckel€ 2,35
Portal
25462419Portal€ 152,06
Klemmbrücke
26439288Klemmbrücke€ 0,87
Kabelhalter
27449273Kabelhalter€ 2,04
Klammer
28400428Klammer€ 2,42
Rohr
29459286Rohr€ 56,18
Tragrohr
30459287Tragrohr€ 54,07
Lagerblech
31448236Lagerblech€ 1,37
Klammer
32458614Klammer€ 0,92
Dämpfer
33488139Dämpfer€ 40,06
Puffer
34447528Puffer€ 1,33
Zugstange
35487568Zugstange€ 51,22
Blechmutter
36448477Blechmutter€ 0,87
Linsenschraube 2,5 x 8 mm
37400444Linsenschraube 2,5 x 8 mm€ 0,94
Lagerblech
38448236Lagerblech€ 1,37
Scheibe
39222490Scheibe€ 0,87
Skala
40488138Skala€ 12,78
Skala
41488137Skala€ 11,41
Stellkurve
42448178Stellkurve€ 1,74
Schraube M8 x 25
43450683Schraube M8 x 25€ 0,92
Griff
44446974Griff€ 0,92
Griff
48487569Griff€ 9,55
Federdruckstück
49400286Federdruckstück€ 3,39
Hebel
50446669Hebel€ 2,86
Hülse
51449122Hülse€ 0,87
Halteblech
52447789Halteblech€ 5,31
Zugfeder
53447263Zugfeder€ 0,87
Rasthebel
54702066Rasthebel€ 3,97
Führung
55488140Führung€ 25,02
Zylinderschraube M6 x 25
56200128Zylinderschraube M6 x 25€ 0,87
Griffoberteil
57447534Griffoberteil€ 1,04
Sechskantmutter M8
58200735Sechskantmutter M8€ 0,87
Sechskantmutter M8
59200719Sechskantmutter M8€ 0,87
Griffunterteil
60488523Griffunterteil€ 2,73
Sechskantschraube M8 x 75
61400309Sechskantschraube M8 x 75€ 1,21
Stellfuss
62465883Stellfuss€ 9,12
Klappbein
63490367Klappbein€ 90,91
Gummifuss
64465163Gummifuss€ 1,83
Klappbein
65499889Klappbein€ 76,08
Gummifuss
66701230Gummifuss€ 2,73
Portal
67462420Portal€ 152,06
Aufkleber
68448251Aufkleber€ 5,58
Anschlag
69448118Anschlag€ 1,21
Stiftschlüssel
81450935Stiftschlüssel€ 1,74
Abdeckung
82488152Abdeckung€ 47,89
Schutzhaube
83460737Schutzhaube€ 28,25
Zylinderschraube M6 x 20
84228612Zylinderschraube M6 x 20€ 0,87
Bundbuchse
85449159Bundbuchse€ 1,74
Splitterschutz
86448695Splitterschutz€ 1,31
Electronic 230 V
93488262Electronic 230 V€ 122,80
Linsenschraube 3,5 x 10 mm
96219031Linsenschraube 3,5 x 10 mm€ 0,87
Absaugstutzen
98446588Absaugstutzen€ 1,96
Nicht bestellbar
99xxxNicht bestellbar
Linsenschraube 3,5 x 25 mm
100219068Linsenschraube 3,5 x 25 mm€ 0,87
Spannflansch
102488151Spannflansch€ 55,66
Bundschraube M8 x 15
103446370Bundschraube M8 x 15€ 7,56
Tellerfeder
106444235Tellerfeder€ 1,21
Gleitblech
107450055Gleitblech€ 3,04
Schwinge
108488149Schwinge€ 120,67
Spindelstop
109488150Spindelstop€ 13,06
Linsenschraube M4 x 10
110228582Linsenschraube M4 x 10€ 0,87
Sprengring
111219855Sprengring€ 0,92
Rillenkugellager
112789595Rillenkugellager€ 6,52
Sägespindel
113202845Sägespindel€ 38,05
Rillenkugellager
114400467Rillenkugellager€ 18,23
Zahnriemenrad
115445880Zahnriemenrad€ 32,08
Mutter M10
117451484Mutter M10€ 1,10
Luftkanal
118446473Luftkanal€ 6,01
Filzstreifen
119447962Filzstreifen€ 1,19
Motorabdeckung
120446469Motorabdeckung€ 6,05
Zahnriemen
121488135Zahnriemen€ 38,20
Schraube
122485802Schraube€ 0,87
Mitnehmerscheibe
123446937Mitnehmerscheibe€ 1,10
Zahnriemenrad
124445878Zahnriemenrad€ 31,46
Abdeckung
125447710Abdeckung€ 5,02
Zahnrad
126491936Zahnrad€ 25,74
Sicherungsring
127771483Sicherungsring€ 0,87
Scheibe
128449203Scheibe€ 1,49
Rillenkugellager
129789775Rillenkugellager€ 7,16
Welle
131202846Welle€ 35,88
Nadelbuchse
132400254Nadelbuchse€ 6,05
Scheibe
133446474Scheibe€ 5,66
Ausgleichscheibe
134488465Ausgleichscheibe€ 9,84
Sicherungsring
135200414Sicherungsring€ 0,87
Stützblech
137446704Stützblech€ 6,05
Zylinderschraube M5 x 18
138202824Zylinderschraube M5 x 18€ 0,87
Sechskantmutter M5
139200717Sechskantmutter M5€ 0,87
Blechsegment
140446147Blechsegment€ 4,84
Schwenksegment
141488148Schwenksegment€ 105,79
Linsenschraube M4 x 16
142219075Linsenschraube M4 x 16€ 0,87
Zahnsegment
143202847Zahnsegment€ 4,45
Du-bundbuchse
144400253Du-bundbuchse€ 1,43
Zylinderstift
145400097Zylinderstift€ 1,04
Du-bundbuchse
146400253Du-bundbuchse€ 1,43
Kulisse
147446146Kulisse€ 0,98
Tacho
148487467Tacho€ 6,05
Dichtring
149447750Dichtring€ 3,33
Kohle (paar) 230v
150488134Kohle (paar) 230v€ 29,89
Kohlehalter (paar) 230v
151488136Kohlehalter (paar) 230v€ 35,16
Motorgehäuse
152446309Motorgehäuse€ 14,52
Feldpaket 230 V
153493503Feldpaket 230 V€ 79,23
Lagerring
154438613Lagerring€ 0,92
Rillenkugellager
155228559Rillenkugellager€ 2,80
Anker 230 V
156493504Anker 230 V€ 175,86
Rillenkugellager
157219021Rillenkugellager€ 9,68
Luftführungsscheibe
158469886Luftführungsscheibe€ 1,74
Linsenschraube 5,0 x 80 mm
159400264Linsenschraube 5,0 x 80 mm€ 0,87
Lüfter
160486880Lüfter€ 5,22
O-ring
161400488O-ring€ 1,04
Linsenschraube M5 x 40
162400255Linsenschraube M5 x 40€ 0,87
Sechskantmutter M8
163200719Sechskantmutter M8€ 0,87
Spannhülse
164400259Spannhülse€ 0,87
Zahnriemenrad
165445877Zahnriemenrad€ 13,31
Motorflansch
166451454Motorflansch€ 37,26
Motor 230 V
167488153Motor 230 V€ 380,61
Lippenring
168447968Lippenring€ 1,31
Gehäuse
169488154Gehäuse€ 17,32
Schutzkappe
175459077Schutzkappe€ 2,87
Litzensortiment
176488440Litzensortiment€ 22,17
Splitterschutz
178448694Splitterschutz€ 2,23
Nicht bestellbar
179xxxNicht bestellbar
Nicht bestellbar
180xxxNicht bestellbar
Klemmbrücke 110-120v
181431899Klemmbrücke 110-120v€ 0,87
Spaltkeilplatte
182445927Spaltkeilplatte€ 4,43
Zylinderschraube M8 x 16
183774346Zylinderschraube M8 x 16€ 0,87
Spaltkeil
184710662Spaltkeil€ 34,01
Spaltkeilhalter
185488158Spaltkeilhalter€ 68,84
Zylinderschraube M6 x 14
186209354Zylinderschraube M6 x 14€ 0,92
Spaltkeilaufnahme
187445926Spaltkeilaufnahme€ 12,55
Bundbuchse
188447555Bundbuchse€ 1,19
Bolzen
190447358Bolzen€ 1,89
Koppel
191446528Koppel€ 1,31
Scheibe
192447702Scheibe€ 1,61
Sicherungsring
193200615Sicherungsring€ 0,87
Federdruckstück
194400287Federdruckstück€ 3,67
Anschlagprofil Cs 70
202448141Anschlagprofil Cs 70€ 25,41
Profil Cs 70
203465708Profil Cs 70€ 29,09
Nicht bestellbar
20410023711Nicht bestellbar
Schwenksegment
205448014Schwenksegment€ 29,66
Skala
206488156Skala€ 20,23
Linsenschraube M4 x 6
207400348Linsenschraube M4 x 6€ 0,87
Flachkopfschraube
208448065Flachkopfschraube€ 2,86
Scheibe
209448471Scheibe€ 2,73
Drehknopf
210487755Drehknopf€ 6,70
Drehknopf
211440713Drehknopf€ 1,62
Senkschraube M4 x 8
212219043Senkschraube M4 x 8€ 0,81
Stiftschraube
213464525Stiftschraube€ 0,87
Zylinderschraube M6 x 12
214200684Zylinderschraube M6 x 12€ 0,87
Aufnahme
215489181Aufnahme€ 24,93
Hülse 5 x 12 mm
218228692Hülse 5 x 12 mm€ 0,87
Flachrundschraube M6 x 40
219228534Flachrundschraube M6 x 40€ 0,87
Distanzbuchse
220448066Distanzbuchse€ 7,26
Klemmstück
221488433Klemmstück€ 37,26
Klemmpratze
22210031568Klemmpratze€ 13,71
Griff
223487893Griff€ 4,82
Hülse 6 x 36 mm
224400289Hülse 6 x 36 mm€ 0,87
Druckfeder
225448064Druckfeder€ 0,92
Drehknopf M6
226483350Drehknopf M6€ 4,04
Rolle
230488868Rolle€ 37,33
Rolle
231488867Rolle€ 32,74
Zylinderrolle
232488870Zylinderrolle€ 23,66
Wagenfront
233497195Wagenfront€ 66,55
Zylinderschraube M6 x 40
234228653Zylinderschraube M6 x 40€ 0,87
Linsenschraube M4 x 25
235400257Linsenschraube M4 x 25€ 0,87
Sechskantschraube M8 x 60
236400382Sechskantschraube M8 x 60€ 0,87
Griff
238487555Griff€ 6,04
Skala
239446467Skala€ 12,16
Drehgriff
240446063Drehgriff€ 5,92
Zugfeder
242447263Zugfeder€ 0,87
Endanschlag
243449868Endanschlag€ 4,84
Griff
244449869Griff€ 0,92
Zylinderschraube M5 x 18
245202824Zylinderschraube M5 x 18€ 0,87
Exzentermutter
246449928Exzentermutter€ 5,69
Kurbel
247488159Kurbel€ 14,94
Sechskantmutter M6
248228541Sechskantmutter M6€ 0,87
Federscheibe
249200588Federscheibe€ 0,87
Passscheibe
250400884Passscheibe€ 0,87
Spindel
251488271Spindel€ 32,56
Lager
252446470Lager€ 2,86
Scheibe
253446472Scheibe€ 1,80
Zeiger
254446468Zeiger€ 1,95
Filzeinlage
255451917Filzeinlage€ 0,87
Filzeinlage
256451918Filzeinlage€ 0,87
Abstreifer
257496821Abstreifer€ 17,06
Federring
258447961Federring€ 1,43
Abstreifer
259496820Abstreifer€ 12,15
Sicherungsring
260200618Sicherungsring€ 0,87
Rolle
261488869Rolle€ 37,46
Zahnrad
262446072Zahnrad€ 2,35
Scheibe
263447702Scheibe€ 1,61
Linsenschraube 4,0 x 20 mm
264228567Linsenschraube 4,0 x 20 mm€ 0,87
Zugfeder
265447263Zugfeder€ 0,87
Stützlager
266465449Stützlager€ 6,01
Zylinderstift
267400260Zylinderstift€ 0,87
Hebel
268446671Hebel€ 1,37
Scheibe 4,3 mm
269228542Scheibe 4,3 mm€ 0,87
Flansch
270488147Flansch€ 21,79
Träger
271497196Träger€ 45,82
Sechskantmutter M8
272200719Sechskantmutter M8€ 0,87
Scheibe 8,4 mm
273228601Scheibe 8,4 mm€ 0,87
Schiebestock
274450199Schiebestock€ 4,68
Schutzeinrichtung
276492132Schutzeinrichtung€ 22,28
