Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Festool 202403 (CTH26E/AsbestFL)'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

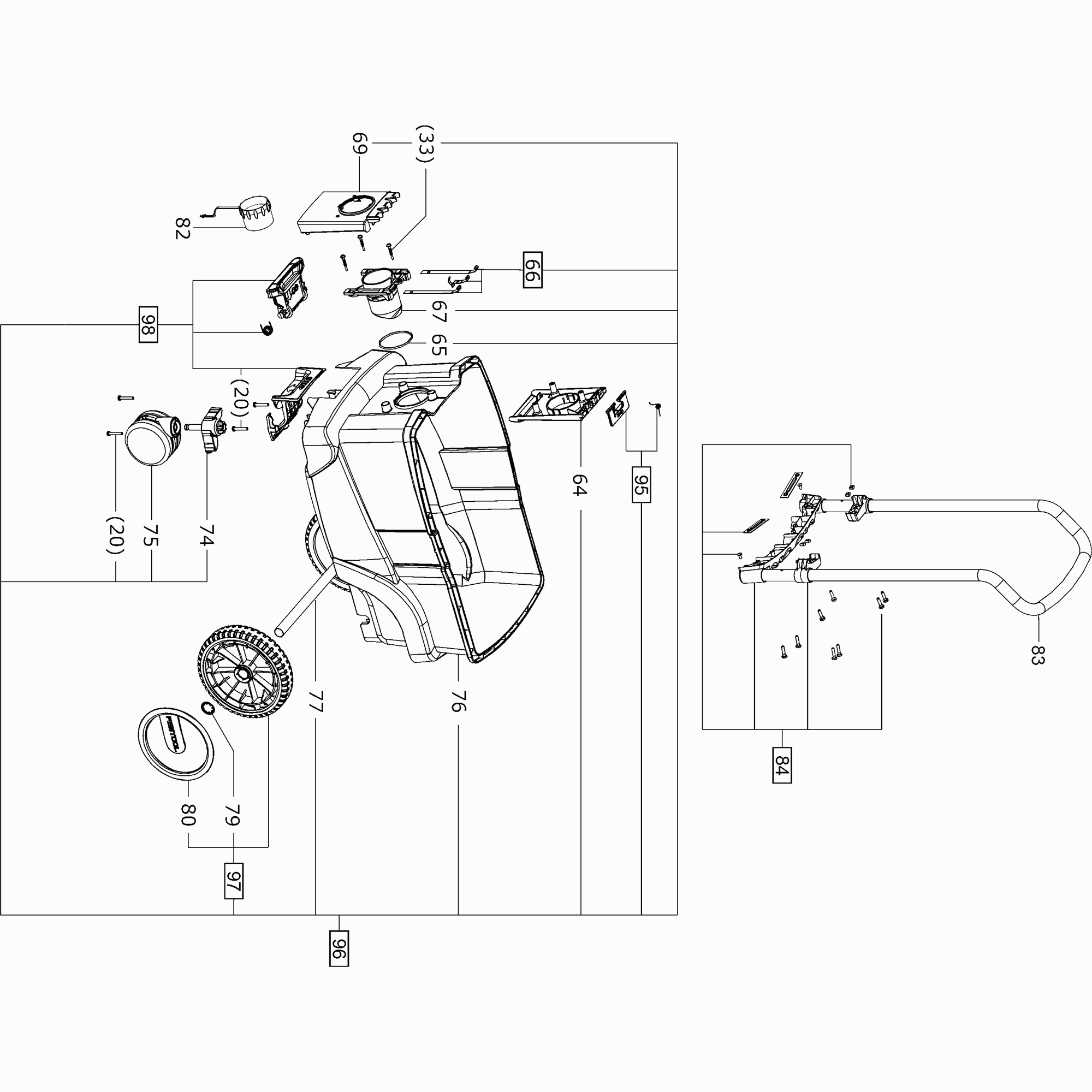

Zeichnungen der Festool 202403 (CTH26E/AsbestFL)
Teileliste der Festool 202403 (CTH26E/AsbestFL)
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Linsenschraube 3,5 x 14 mm | ||||
| 1 | 452450 | 1.66 | 1.98 | |
| Steckdose | ||||
| 2 | 200531 | 23.60 | 28.08 | |
| Kabelbaum | ||||
| 3 | 201717 | 9.29 | 11.06 | |
| Zylinderschraube SCHW. M6x60 ET-BG | ||||
| 4 | 10737236 | 2.02 | 2.40 | |
| Deckel | ||||
| 5 | 496234 | 21.30 | 25.35 | |
| Drehknopf Ct/ctl/ctm/cth | ||||
| 7 | 496249 | 20.45 | 24.34 | |
| Drehknopf auto/man/off | ||||
| 9 | 496247 | 19.00 | 22.61 | |
| O-Ring 9.3x2.4-NBR ET-BG | ||||
| 10 | 10737044 | 1.94 | 2.31 | |
| Verzinkte Schraube DIN 965-M4x8-6.8 ET-BG | ||||
| 11 | 10737121 | 1.94 | 2.31 | |
| Blende | ||||
| 12 | 203970 | 25.05 | 29.81 | |
| Schalter | ||||
| 13 | 496246 | 19.60 | 23.32 | |
| Blechsegment | ||||
| 14 | 200599 | 5.40 | 6.43 | |
| Kabelbaum | ||||
| 15 | 200628 | 11.95 | 14.22 | |
| Elektronik | ||||
| 16 | 203978 | 208.24 | 247.81 | |
| Klammer | ||||
| 17 | 496236 | 21.30 | 25.35 | |
| Haube | ||||
| 18 | 204040 | 63.89 | 76.03 | |
| Zylinderkopfschraube PT5x140 T25 ET-BG | ||||
| 19 | 10737262 | 2.45 | 2.92 | |
| Linsenschraube 5,0 x 30 mm | ||||
| 20 | 452447 | 1.58 | 1.88 | |
| Gehäuseeinsatz | ||||
| 22 | 496238 | 36.78 | 43.77 | |
| Griff | ||||
| 23 | 496244 | 21.54 | 25.63 | |
| Gehäuse | ||||
| 24 | 496243 | 50.70 | 60.33 | |
| Kabelhalter | ||||
| 25 | 203722 | 27.99 | 33.31 | |
| Linsenkopfschraube PT-5x30-PZV ET-BG | ||||
| 26 | 10737172 | 2.02 | 2.40 | |
| Kabel m.stecker | ||||
| 27 | 200639 | 70.42 | 83.80 | |
| Einlaßbuchse | ||||
| 28 | 200590 | 10.30 | 12.26 | |
| Klemmbrücke | ||||
| 29 | 200586 | 4.03 | 4.80 | |
| Dichtsatz | ||||
| 30 | 496250 | 43.32 | 51.55 | |
| Kabelbaum Ctm / Cth | ||||
| 31 | 496251 | 30.01 | 35.71 | |
| Flexibles Leitungs-P ET-BG CT26/36 USA | ||||
| 32 | 496773 | 23.35 | 27.79 | |
| Linsenschraube | ||||
| 33 | 467456 | 1.51 | 1.80 | |
| Behälterdichtung | ||||
| 34 | 201007 | 25.05 | 29.81 | |
| Filterhalter Cth | ||||
| 35 | 497649 | 45.74 | 54.43 | |
| Filterhalter | ||||
| 35 | 496255 | 26.86 | 31.96 | |
| Filtergehäuse CTH ET-BG | ||||
| 36 | 201906 | 140.48 | 167.17 | |
| Deckel | ||||
| 37 | 201975 | 43.80 | 52.12 | |
| Schalldämmung | ||||
| 38 | 496258 | 37.87 | 45.07 | |
| Kabeldurchführung | ||||
| 39 | 200584 | 16.70 | 19.87 | |
| Kabelbaum | ||||
| 40 | 200565 | 10.73 | 12.77 | |
| Klammer | ||||
| 41 | 496262 | 20.33 | 24.19 | |
| Magnetring | ||||
| 42 | 200594 | 8.28 | 9.85 | |
| Motor (10494016 ) | ||||
| 44 | 496264 | 230.00 | 273.70 | |
| TURBINE ET-BG 230V CT26/36 | ||||
| 44 | 10494016 | 172.91 | 205.76 | |
| Kohlesatz 220-240v | ||||
| 45 | 496268 | 37.63 | 44.78 | |
| Dichtsatz | ||||
| 46 | 496256 | 22.75 | 27.07 | |
| Zylinderschraube M5x16 ET-BG | ||||
| 48 | 10739618 | 3.02 | 3.59 | |
| Schraube M5x16 | ||||
| 48 | 479113 | 2.11 | 2.51 | |
| Sicherungsscheibe | ||||
| 49 | 479114 | 1.51 | 1.80 | |
| Kabelbaum | ||||
| 51 | 200889 | 25.17 | 29.95 | |
| Halter | ||||
| 52 | 200887 | 42.96 | 51.12 | |
| Halter | ||||
| 52 | 200855 | 15.61 | 18.58 | |
| Dämpfungsring | ||||
| 53 | 200854 | 20.57 | 24.48 | |
| Magnet | ||||
| 54 | 200852 | 62.19 | 74.01 | |
| Magnethalter | ||||
| 55 | 200853 | 13.31 | 15.84 | |
| Feder | ||||
| 56 | 201004 | 18.03 | 21.46 | |
| Federblech | ||||
| 60 | 200528 | 19.12 | 22.75 | |
| Ventilteller | ||||
| 61 | 498827 | 30.86 | 36.72 | |
| Halter | ||||
| 64 | 200591 | 10.01 | 11.91 | |
| Dichtung | ||||
| 65 | 200574 | 5.18 | 6.16 | |
| Kontakt | ||||
| 66 | 496221 | 23.72 | 28.23 | |
| Muffe | ||||
| 67 | 200568 | 13.31 | 15.84 | |
| Blende Ct26 | ||||
| 69 | 496223 | 19.48 | 23.18 | |
| Aufnahme | ||||
| 74 | 200593 | 11.35 | 13.51 | |
| Rolle | ||||
| 75 | 452840 | 19.48 | 23.18 | |
| Behälter Ct26 | ||||
| 76 | 496233 | 81.92 | 97.48 | |
| Rohr | ||||
| 77 | 200571 | 17.55 | 20.88 | |
| Zackenring | ||||
| 79 | 202484 | 3.67 | 4.37 | |
| Radblende | ||||
| 80 | 200570 | 11.02 | 13.11 | |
| Verschlussstück | ||||
| 82 | 452899 | 18.00 | 21.42 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 83 | --- | |||
| Montagesatz | ||||
| 84 | 500252 | 94.38 | 112.31 | |
| Schubbügel | ||||
| 84 | 500253 | 66.07 | 78.62 | |
| Schnappverschluss | ||||
| 85 | 200873 | 12.71 | 15.12 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 86 | --- | |||
| Griff | ||||
| 87 | 500318 | 16.34 | 19.44 | |
| Senkschraube PT 5,0x40 TORX ET-BG | ||||
| 88 | 10739635 | 1.94 | 2.31 | |
| Bügel | ||||
| 89 | 35000546 | 49.13 | 58.46 | |
| Gehäuse | ||||
| 90 | 500320 | 91.48 | 108.86 | |
| Gehäuseeinsatz | ||||
| 91 | 500319 | 34.49 | 41.04 | |
| Klemmbrücke | ||||
| 92 | 201023 | 15.00 | 17.85 | |
| Box | ||||
| 93 | 500321 | 35.21 | 41.90 | |
| Box ET-BG CT 36 HD | ||||
| 94 | 35000553 | 72.96 | 86.82 | |
| Riegel | ||||
| 95 | 500314 | 18.15 | 21.60 | |
| Behälter | ||||
| 96 | 500327 | 137.82 | 164.01 | |
| Rad | ||||
| 97 | 500316 | 37.27 | 44.35 | |
| Fuß | ||||
| 98 | 500317 | 27.10 | 32.25 | |
| CTH 26 E ET-BG | ||||
| 100 | 10737642 | 2.16 | 2.57 | |
| TYPEPLAATJE CTH 26 E | ||||
| 100 | 717467 | 1.92 | 2.28 | |
| Schnappverschluss | ||||
| 101 | 200534 | 10.87 | 12.94 | |
| Verschluss Sys Tl Kpl- Sg2-t01-002 | ||||
| 103 | 497819 | 15.00 | 17.85 | |
| Schutzkappe CT 26 / 36 VP | ||||
| 105 | 204307 | 17.30 | 20.59 | |
