Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Festool 495287 (DF500Q230V-240V)'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

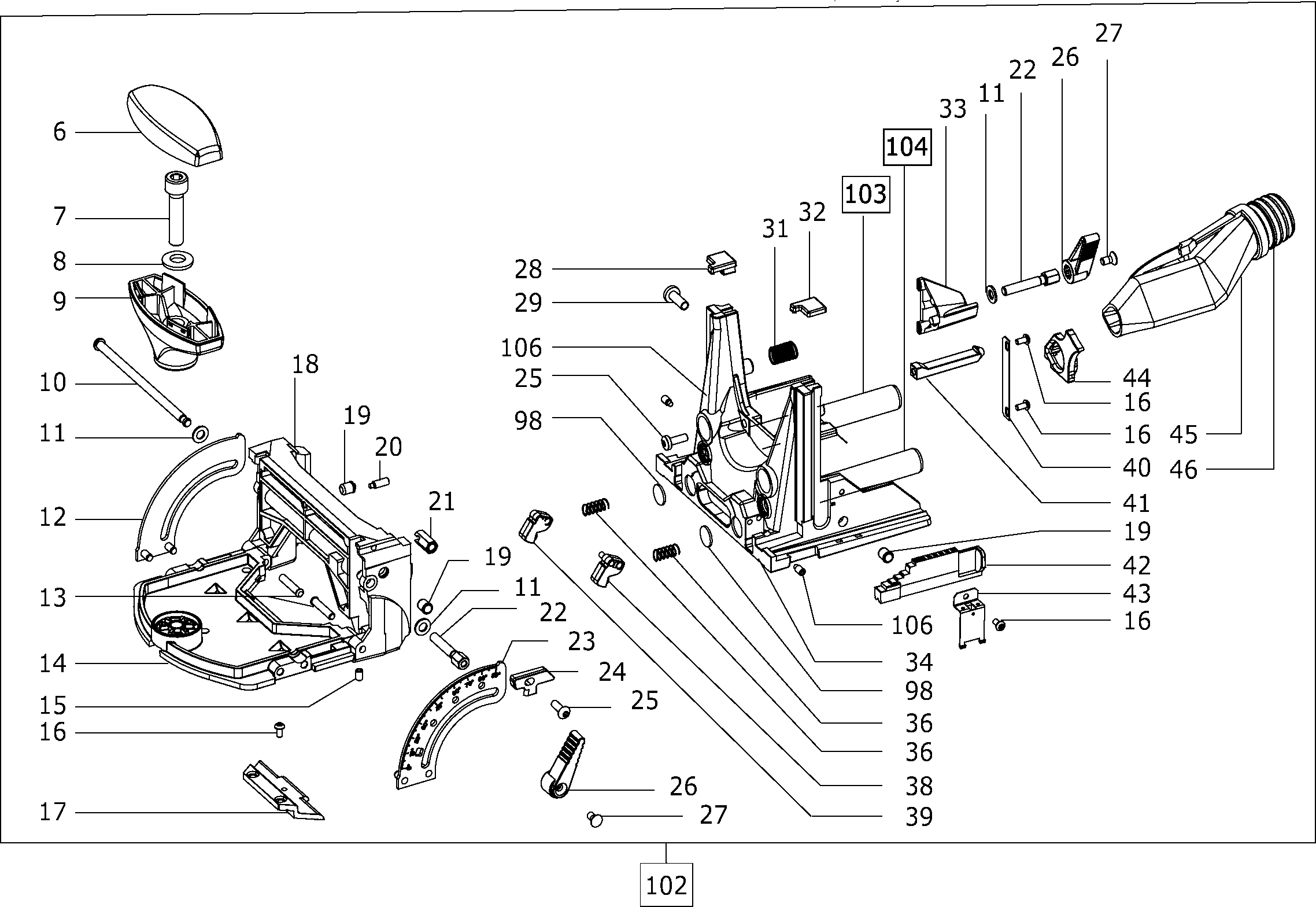

Zeichnungen der Festool 495287 (DF500Q230V-240V)
Teileliste der Festool 495287 (DF500Q230V-240V)
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Anker 230 V | ||||
| 1 | 493904 | 105.18 | 125.16 | |
| Feldpaket 230 V | ||||
| 2 | 493906 | 78.58 | 93.51 | |
| Schaltgestänge | ||||
| 3 | 494014 | 30.86 | 36.72 | |
| PLUG IT-KABEL H05 RN-F-4 | ||||
| 4 | 203914 | 24.00 | 28.56 | |
| Steckergehäuse Eu | ||||
| 5 | 492643 | 13.38 | 15.92 | |
| Griffoberteil | ||||
| 6 | 434597 | 1.66 | 1.98 | |
| Schraube | ||||
| 7 | 401076 | 4.36 | 5.19 | |
| Griffunterteil | ||||
| 9 | 434596 | 2.16 | 2.57 | |
| Zugstange | ||||
| 10 | 469040 | 5.18 | 6.16 | |
| Scheibe 5,3 mm | ||||
| 11 | 761515 | 1.51 | 1.80 | |
| R - Segment | ||||
| 12 | 493779 | 12.03 | 14.32 | |
| Bundbolzen | ||||
| 13 | 469141 | 10.10 | 12.02 | |
| Basis DF 700 | ||||
| 14 | 10001284 | 44.17 | 52.56 | |
| Gewindestift | ||||
| 15 | 401104 | 11.75 | 13.98 | |
| Linsenschraube | ||||
| 16 | 400983 | 12.41 | 14.77 | |
| SKALA DF 700 | ||||
| 17 | 10962858 | 5.62 | 6.69 | |
| Skala | ||||
| 17 | 701458 | 5.15 | 6.13 | |
| V - Schlitten | ||||
| 18 | 493928 | 62.19 | 74.01 | |
| Federdruckstück | ||||
| 19 | 400286 | 11.22 | 13.35 | |
| Gewindestift M4 x 12 | ||||
| 20 | 203387 | 4.56 | 5.43 | |
| Muffe | ||||
| 21 | 469075 | 9.65 | 11.48 | |
| Gewindebolzen | ||||
| 22 | 465575 | 3.67 | 4.37 | |
| Segment | ||||
| 23 | 499023 | 34.00 | 40.46 | |
| Segment | ||||
| 24 | 499023 | 34.00 | 40.46 | |
| Linsenschraube M4 x 12 | ||||
| 25 | 470216 | 5.94 | 7.07 | |
| Hebel | ||||
| 26 | 10881222 | 1.51 | 1.80 | |
| Hebel | ||||
| 26 | 465079 | 1.44 | 1.71 | |
| Senkschraube M4 x 8 | ||||
| 27 | 400211 | 1.51 | 1.80 | |
| Kappe | ||||
| 28 | 466094 | 1.51 | 1.80 | |
| Linsenschraube M5 x 12 | ||||
| 29 | 400901 | 4.09 | 4.87 | |
| Druckfeder | ||||
| 31 | 464334 | 1.51 | 1.80 | |
| Kappe | ||||
| 32 | 466093 | 1.51 | 1.80 | |
| Klemmstuck | ||||
| 33 | 10775877 | 8.93 | 10.63 | |
| Tischträger | ||||
| 34 | 495829 | 132.13 | 157.23 | |
| Druckfeder | ||||
| 36 | 436528 | 2.04 | 2.43 | |
| Klappanschlag | ||||
| 38 | 495008 | 2.16 | 2.57 | |
| Klappanschlag | ||||
| 39 | 495007 | 2.16 | 2.57 | |
| Skala FSK 670 | ||||
| 40 | 10036126 | 2.38 | 2.83 | |
| Zugbolzen | ||||
| 41 | 471202 | 3.82 | 4.55 | |
| GEDRUCKTE SCHIEBE DF 500 | ||||
| 42 | 10515490 | 6.94 | 8.26 | |
| Winkelblech | ||||
| 43 | 464821 | 4.49 | 5.34 | |
| Saugflansch | ||||
| 44 | 465203 | 4.94 | 5.88 | |
| Absaugrohr | ||||
| 45 | 465204 | 8.58 | 10.21 | |
| Saugstutzen | ||||
| 46 | 10027879 | 7.99 | 9.51 | |
| Linsenschraube M4 x 8 | ||||
| 47 | 467961 | 6.53 | 7.77 | |
| Deckel | ||||
| 48 | 493153 | 9.90 | 11.78 | |
| Schaltgriff | ||||
| 49 | 493815 | 9.64 | 11.47 | |
| Rolle | ||||
| 50 | 464837 | 4.36 | 5.19 | |
| Druckfeder | ||||
| 51 | 467959 | 4.22 | 5.02 | |
| Hebel | ||||
| 52 | 464839 | 4.94 | 5.88 | |
| Stopfen | ||||
| 53 | 466890 | 10.63 | 12.65 | |
| Linsenschraube M4 x 18 | ||||
| 54 | 400904 | 11.48 | 13.66 | |
| Pendelgehäuse | ||||
| 55 | 493921 | 80.71 | 96.04 | |
| Nockenwelle | ||||
| 56 | 465947 | 17.18 | 20.44 | |
| Blende | ||||
| 57 | 466015 | 5.09 | 6.06 | |
| Pendelhebel | ||||
| 58 | 464840 | 52.64 | 62.64 | |
| Blende | ||||
| 59 | 466262 | 5.47 | 6.51 | |
| Druckfeder | ||||
| 60 | 472015 | 6.79 | 8.08 | |
| Hauptträger | ||||
| 61 | 493895 | 111.08 | 132.19 | |
| Linsenschraube M4 x 8 | ||||
| 62 | 228570 | 9.17 | 10.91 | |
| Innentopf | ||||
| 63 | 493920 | 106.06 | 126.21 | |
| Kugellager | ||||
| 64 | 401073 | 27.35 | 32.55 | |
| Pendeltopf | ||||
| 65 | 493898 | 98.01 | 116.63 | |
| LINSENKOPFSCHRAUBE M4X30-10.9-T20-IPR-PR80 | ||||
| 66 | 10946232 | 1.51 | 1.80 | |
| Linsenschraube M4 x 30 | ||||
| 66 | 400094 | 1.44 | 1.71 | |
| Scheibe | ||||
| 67 | 465024 | 7.06 | 8.40 | |
| Stufenrad | ||||
| 68 | 493897 | 57.84 | 68.83 | |
| Exzenterrad | ||||
| 69 | 493896 | 84.58 | 100.65 | |
| Ventilator | ||||
| 70 | 485108 | 7.52 | 8.95 | |
| Linsenschraube M4 x 14 | ||||
| 71 | 445566 | 14.59 | 17.36 | |
| Zwischenflansch | ||||
| 72 | 493893 | 73.69 | 87.69 | |
| Stellschieber | ||||
| 73 | 492418 | 9.64 | 11.47 | |
| Zylinderstift | ||||
| 74 | 469645 | 4.03 | 4.80 | |
| Riegel | ||||
| 75 | 469643 | 5.47 | 6.51 | |
| Getriebe | ||||
| 76 | 205156 | 180.77 | 215.12 | |
| Frässpindel | ||||
| 77 | 201683 | 50.03 | 59.54 | |
| Kugellager | ||||
| 78 | 479254 | 6.73 | 8.01 | |
| Scheibe | ||||
| 79 | 400106 | 3.89 | 4.63 | |
| Stopfen | ||||
| 80 | 464847 | 4.49 | 5.34 | |
| Sicherheitsschraube | ||||
| 81 | 400552 | 6.34 | 7.54 | |
| Abschaltkohle (paar) | ||||
| 82 | 492629 | 11.52 | 13.71 | |
| Luftführung | ||||
| 83 | 465193 | 5.68 | 6.76 | |
| O-ring | ||||
| 84 | 400982 | 3.89 | 4.63 | |
| Linsenschraube 4,0 x 16 mm | ||||
| 85 | 228713 | 5.94 | 7.07 | |
| Rillenkugellager | ||||
| 86 | 228672 | 6.79 | 8.08 | |
| Motorgehäuse | ||||
| 87 | 493154 | 11.69 | 13.91 | |
| Linsenschraube 3,5 x 10 mm | ||||
| 88 | 219031 | 7.32 | 8.71 | |
| Schaltermodul | ||||
| 89 | 492779 | 16.09 | 19.15 | |
| Kappe | ||||
| 90 | 465032 | 7.26 | 8.64 | |
| O-ring | ||||
| 91 | 200911 | 5.74 | 6.83 | |
| Anschlagwinkel | ||||
| 92 | 476348 | 5.40 | 6.43 | |
| Klemmschraube | ||||
| 93 | 469620 | 7.73 | 9.20 | |
| Zusatzanschlag | ||||
| 94 | 495666 | 27.00 | 32.13 | |
| Zugkappe | ||||
| 95 | 465006 | 1.51 | 1.80 | |
| Druckfeder | ||||
| 96 | 436528 | 2.04 | 2.43 | |
| Rastbolzen | ||||
| 97 | 701474 | 16.87 | 20.08 | |
| Antirutsch | ||||
| 98 | 469763 | 2.74 | 3.26 | |
| Schiebeschalter | ||||
| 99 | 446002 | 4.88 | 5.81 | |
| Sicherungsring | ||||
| 100 | 761559 | 1.51 | 1.80 | |
| Kugellager | ||||
| 101 | 464873 | 12.83 | 15.27 | |
| Rillenkugellager 6901 VV C3U 246T HA1S9 | ||||
| 101 | 10779006 | 12.83 | 15.27 | |
| Führungsgestell DF 500 Q | ||||
| 102 | 202470 | 244.78 | 291.29 | |
| Rückstellachse incl. Pos 28, 32 | ||||
| 103 | 494703 | 51.67 | 61.49 | |
| Tiiefenachse incl. Pos 28, 32 | ||||
| 104 | 494704 | 45.98 | 54.72 | |
| Gabelschlüssel Sw 8 | ||||
| 105 | 401739 | 8.18 | 9.73 | |
| Gewindestift DIN 915-M4x8-45H | ||||
| 106 | 229949 | 1.51 | 1.80 | |
| Anschlag | ||||
| 107 | 476350 | 1.87 | 2.23 | |
| Scheibe 5,3 mm | ||||
| 108 | 761515 | 1.51 | 1.80 | |
| Achse | ||||
| 109 | 477253 | 2.30 | 2.74 | |
| Druckfeder | ||||
| 110 | 464087 | 1.51 | 1.80 | |
| Anschlag | ||||
| 111 | 476349 | 1.87 | 2.23 | |
