Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Festool 486289 ( DX93E )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

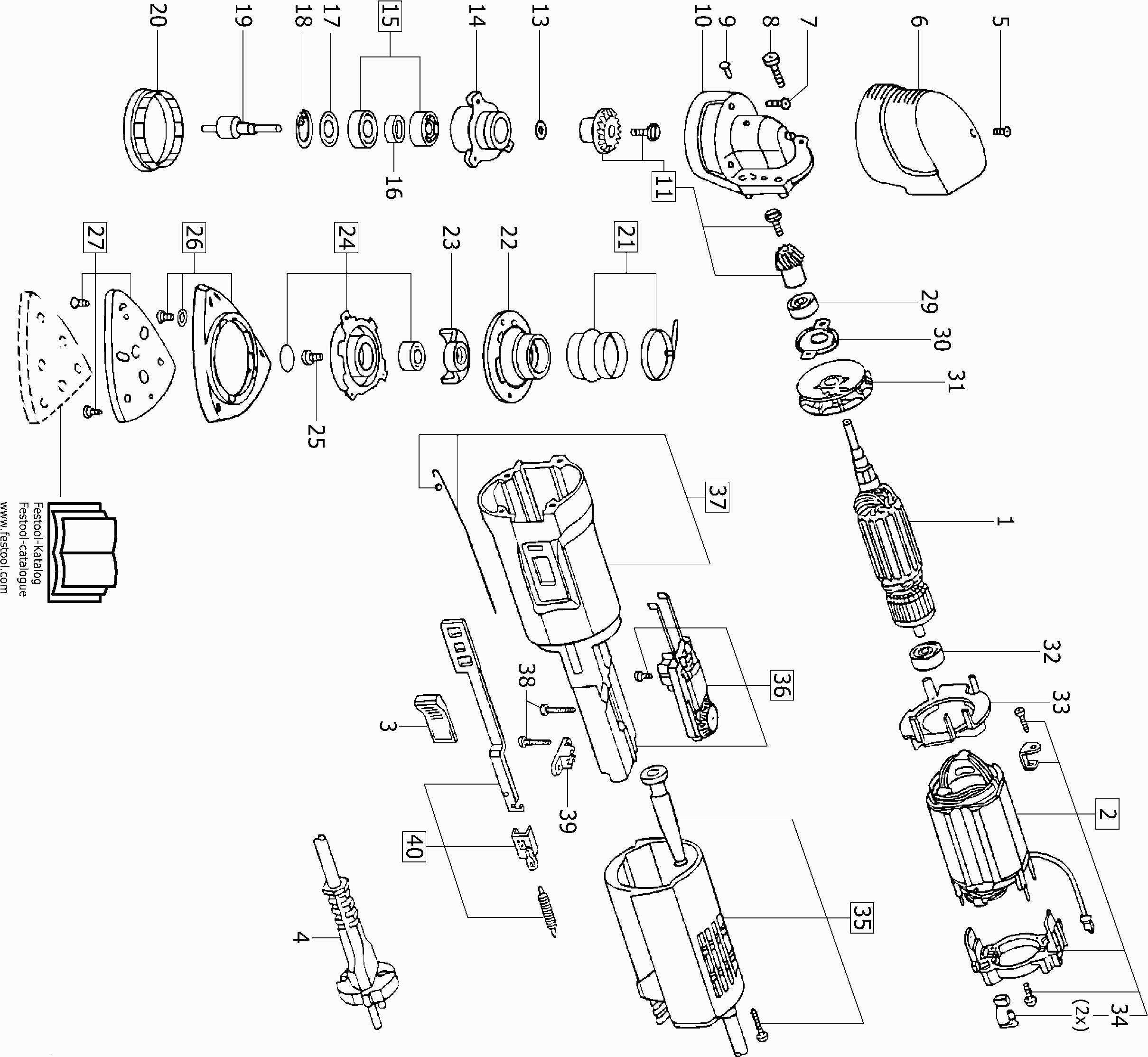

Zeichnungen der Festool 486289 ( DX93E )
Teileliste der Festool 486289 ( DX93E )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Anker 230 V | ||||
| 1 | 492776 | 82.40 | 98.06 | |
| Feld | ||||
| 2 | 488091 | 46.22 | 55.00 | |
| Schiebeschalter | ||||
| 3 | 446002 | 1.51 | 1.80 | |
| Kabel Eu | ||||
| 4 | 457410 | 24.32 | 28.94 | |
| Linsenschraube M4 x 10 | ||||
| 5 | 228738 | 1.39 | 1.65 | |
| Haube | ||||
| 6 | 446334 | 6.94 | 8.26 | |
| Linsenschraube M4 x 10 | ||||
| 7 | 228738 | 1.39 | 1.65 | |
| Linsenschraube 3,5 x 25 mm | ||||
| 8 | 228725 | 1.39 | 1.65 | |
| Linsenschraube M4 x 10 | ||||
| 9 | 228733 | 1.39 | 1.65 | |
| Getriebegehäuse | ||||
| 10 | 443879 | 46.83 | 55.73 | |
| Getriebe | ||||
| 11 | 487535 | 56.87 | 67.68 | |
| Passscheibe | ||||
| 13 | 400213 | 1.39 | 1.65 | |
| Scheibe | ||||
| 13 | 400571 | 1.39 | 1.65 | |
| Flansch | ||||
| 14 | 443760 | 17.42 | 20.73 | |
| Kugellager | ||||
| 15 | 487534 | 23.96 | 28.51 | |
| Distanzbuchse | ||||
| 16 | 455269 | 2.11 | 2.51 | |
| Ausgleichscheibe 17,3 x 23,8 x 0,6 mm | ||||
| 17 | 447530 | 1.58 | 1.88 | |
| Sicherungsring | ||||
| 18 | 202930 | 1.39 | 1.65 | |
| Getriebewelle | ||||
| 19 | 443756 | 24.44 | 29.08 | |
| Dichtring | ||||
| 20 | 445781 | 3.04 | 3.62 | |
| Manschette | ||||
| 21 | 487532 | 23.96 | 28.51 | |
| Tischplatte | ||||
| 22 | 446096 | 8.05 | 9.58 | |
| Gewicht | ||||
| 23 | 443757 | 8.58 | 10.21 | |
| Tischeinlage | ||||
| 24 | 487536 | 54.33 | 64.65 | |
| Schraube | ||||
| 25 | 446406 | 4.09 | 4.87 | |
| Tischplatte | ||||
| 26 | 487537 | 20.81 | 24.76 | |
| Tischplatte | ||||
| 27 | 488717 | 10.68 | 12.71 | |
| Rillenkugellager | ||||
| 29 | 228746 | 7.52 | 8.95 | |
| Blech | ||||
| 30 | 446339 | 9.50 | 11.30 | |
| Ventilator | ||||
| 31 | 487498 | 4.82 | 5.74 | |
| Rillenkugellager | ||||
| 32 | 228672 | 4.49 | 5.34 | |
| Luftführungsscheibe | ||||
| 33 | 442901 | 4.42 | 5.26 | |
| Kohle (paar) grün 230v | ||||
| 34 | 487878 | 12.03 | 14.32 | |
| Kappe | ||||
| 35 | 487674 | 22.99 | 27.36 | |
| Regelelektronik 230 V | ||||
| 36 | 487754 | 36.30 | 43.20 | |
| Motorgehäuse | ||||
| 37 | 487792 | 30.98 | 36.87 | |
| Linsenschraube 3,5 x 16 mm | ||||
| 38 | 228663 | 1.39 | 1.65 | |
| Klemmbrücke | ||||
| 39 | 439662 | 1.39 | 1.65 | |
| Schaltgestänge | ||||
| 40 | 487794 | 14.28 | 16.99 | |
