Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Festool 10012134 (HKC55EB-PlusLi230V)'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

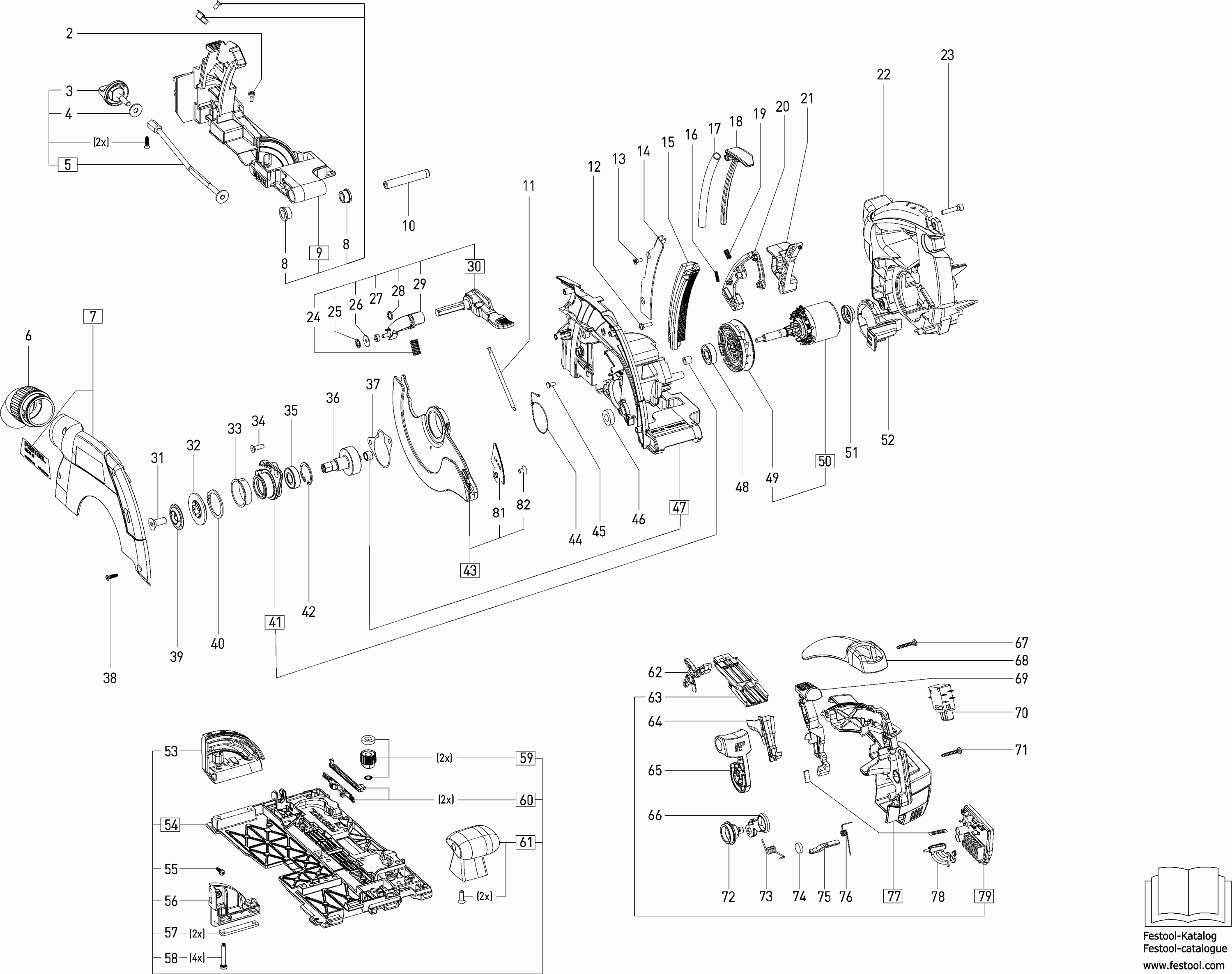

Zeichnungen der Festool 10012134 (HKC55EB-PlusLi230V)
Teileliste der Festool 10012134 (HKC55EB-PlusLi230V)
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Linsenschraube | ||||
| 2 | 476787 | 1.51 | 1.80 | |
| Drehknopf M6 | ||||
| 3 | 486202 | 2.81 | 3.34 | |
| Scheibe 6,4 mm | ||||
| 4 | 228546 | 1.51 | 1.80 | |
| Klemmschraube | ||||
| 5 | 10018751 | 44.17 | 52.56 | |
| Winkelstück Cleantec | ||||
| 6 | 202096 | 22.99 | 27.36 | |
| Deckel | ||||
| 7 | 10018739 | 24.56 | 29.23 | |
| Bundbuchse | ||||
| 8 | 459181 | 1.51 | 1.80 | |
| Träger LA-DF 500 | ||||
| 9 | 203125 | 88.57 | 105.40 | |
| Bolzen | ||||
| 10 | 10002634 | 2.95 | 3.51 | |
| Zugfeder | ||||
| 11 | 10017179 | 4.10 | 4.88 | |
| Linsenschraube M4 x 14 | ||||
| 12 | 445566 | 14.59 | 17.36 | |
| Senkschraube M4 x 10 | ||||
| 13 | 228736 | 1.51 | 1.80 | |
| Führungsblech | ||||
| 14 | 10019254 | 5.98 | 7.12 | |
| Skala | ||||
| 15 | 10007406 | 7.70 | 9.16 | |
| Druckfeder | ||||
| 16 | 10014874 | 1.51 | 1.80 | |
| Druckfeder | ||||
| 17 | 10020191 | 4.10 | 4.88 | |
| Führungselement | ||||
| 18 | 10008313 | 2.95 | 3.51 | |
| Druckfeder | ||||
| 19 | 10014877 | 1.51 | 1.80 | |
| Führungsprofil | ||||
| 20 | 10007409 | 2.95 | 3.51 | |
| Rastbolzen | ||||
| 21 | 10007407 | 3.67 | 4.37 | |
| Motorgehäuse | ||||
| 22 | 10037635 | 27.59 | 32.83 | |
| Zylinderschraube M5 x 25 | ||||
| 23 | 400526 | 1.51 | 1.80 | |
| Druckfeder | ||||
| 24 | 464334 | 1.51 | 1.80 | |
| Klemmscheibe HKC 55 | ||||
| 25 | 10016156 | 1.51 | 1.80 | |
| Scheibe | ||||
| 26 | 10016159 | 1.51 | 1.80 | |
| Kugellager | ||||
| 27 | 10007877 | 4.90 | 5.83 | |
| Sicherungsring | ||||
| 28 | 615119 | 1.51 | 1.80 | |
| Hebel | ||||
| 29 | 10012145 | 7.85 | 9.34 | |
| Bedienhebel | ||||
| 30 | 10018752 | 53.85 | 64.08 | |
| Senkschraube M8 x 18 | ||||
| 31 | 459186 | 1.51 | 1.80 | |
| Spannflansch VN-HK 85 | ||||
| 32 | 10014834 | 13.07 | 15.55 | |
| Buchse | ||||
| 33 | 10008221 | 1.66 | 1.98 | |
| Senkschraube | ||||
| 34 | 626097 | 3.74 | 4.45 | |
| Rillenkugellager | ||||
| 35 | 401576 | 8.21 | 9.77 | |
| Getriebewelle | ||||
| 36 | 495798 | 48.88 | 58.17 | |
| Klebstoff Cyberbond SH58 50g | ||||
| 37 | 769926 | 24.20 | 28.80 | |
| Flanschdichtung HKC 55 | ||||
| 37 | 10021810 | 3.02 | 3.59 | |
| Schraube | ||||
| 38 | 10012927 | 1.51 | 1.80 | |
| Gegenflansch HKC 55 | ||||
| 39 | 10014832 | 5.76 | 6.85 | |
| Sicherungsring | ||||
| 40 | 10012383 | 1.51 | 1.80 | |
| Lagerflansch | ||||
| 41 | 10018742 | 68.37 | 81.36 | |
| Sicherungsring | ||||
| 42 | 401244 | 1.51 | 1.80 | |
| Pendelschutzhaube | ||||
| 43 | 10018744 | 53.72 | 63.93 | |
| Litze | ||||
| 44 | 10007875 | 10.08 | 12.00 | |
| Senkschraube 4,0 x 10 mm | ||||
| 45 | 400014 | 1.51 | 1.80 | |
| Pufferring | ||||
| 46 | 10008387 | 2.11 | 2.51 | |
| Gehäuse | ||||
| 47 | 10018743 | 73.21 | 87.12 | |
| Rillenkugellager | ||||
| 48 | 228798 | 6.19 | 7.37 | |
| Ventilator | ||||
| 49 | 10010953 | 4.61 | 5.49 | |
| Motor | ||||
| 50 | 10018747 | 175.69 | 209.07 | |
| Kappe | ||||
| 51 | 10004673 | 1.51 | 1.80 | |
| Kabelhalter | ||||
| 52 | 10011747 | 3.02 | 3.59 | |
| Schwenksegment | ||||
| 53 | 10008229 | 8.93 | 10.63 | |
| Führungsplatte | ||||
| 54 | 10018745 | 99.46 | 118.36 | |
| Linsenschraube 4,0 x 12 mm | ||||
| 55 | 219071 | 1.51 | 1.80 | |
| Schwenksegment | ||||
| 56 | 10008230 | 4.46 | 5.31 | |
| Leiste | ||||
| 57 | 10000916 | 3.02 | 3.59 | |
| Zylinderschraube | ||||
| 58 | 10014865 | 1.51 | 1.80 | |
| Stellrad | ||||
| 59 | 200174 | 25.17 | 29.95 | |
| Gleitbacken | ||||
| 60 | 200173 | 21.18 | 25.20 | |
| Zusatzhandgriff | ||||
| 61 | 10018750 | 26.62 | 31.68 | |
| Rasthebel | ||||
| 62 | 10007408 | 1.66 | 1.98 | |
| Halter | ||||
| 63 | 479156 | 2.09 | 2.49 | |
| Drücker TS 55 | ||||
| 64 | 10568559 | 2.88 | 3.43 | |
| Drücker | ||||
| 64 | 459195 | 2.45 | 2.92 | |
| Hebel | ||||
| 65 | 10009468 | 5.69 | 6.77 | |
| Schieber HK 55 | ||||
| 66 | 10022089 | 1.58 | 1.88 | |
| Schieber | ||||
| 66 | 459221 | 1.51 | 1.80 | |
| Linsenschraube PT-4.0x20-KT15 | ||||
| 67 | 228567 | 1.51 | 1.80 | |
| Softgriff | ||||
| 68 | 459226 | 7.34 | 8.73 | |
| Hebel | ||||
| 69 | 10005746 | 2.59 | 3.08 | |
| Schalter | ||||
| 70 | 10019001 | 41.62 | 49.53 | |
| Linsenschraube 4,0 x 25 mm | ||||
| 71 | 400695 | 1.51 | 1.80 | |
| Exzenterbolzen HKC 55 | ||||
| 72 | 10008420 | 1.94 | 2.31 | |
| Drehfeder TSF 55 | ||||
| 73 | 10003505 | 1.51 | 1.80 | |
| Silikonscheibe | ||||
| 74 | 459220 | 1.51 | 1.80 | |
| Rastbolzen | ||||
| 75 | 459222 | 2.16 | 2.57 | |
| Schenkelfeder | ||||
| 76 | 10029935 | 2.66 | 3.17 | |
| Schenkelfeder | ||||
| 76 | 10018566 | 1.06 | 1.26 | |
| Griffbügel | ||||
| 77 | 203121 | 45.25 | 53.85 | |
| Lichtleiter | ||||
| 78 | 10010774 | 2.23 | 2.65 | |
| Elektronik | ||||
| 79 | 10035215 | 122.57 | 145.86 | |
| Keil HKC 55 1,8mm | ||||
| 81 | 10018073 | 9.14 | 10.88 | |
| Senkschraube M5 x 8 | ||||
| 82 | 400693 | 1.51 | 1.80 | |
