Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Festool 205171 ( HL850EB )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

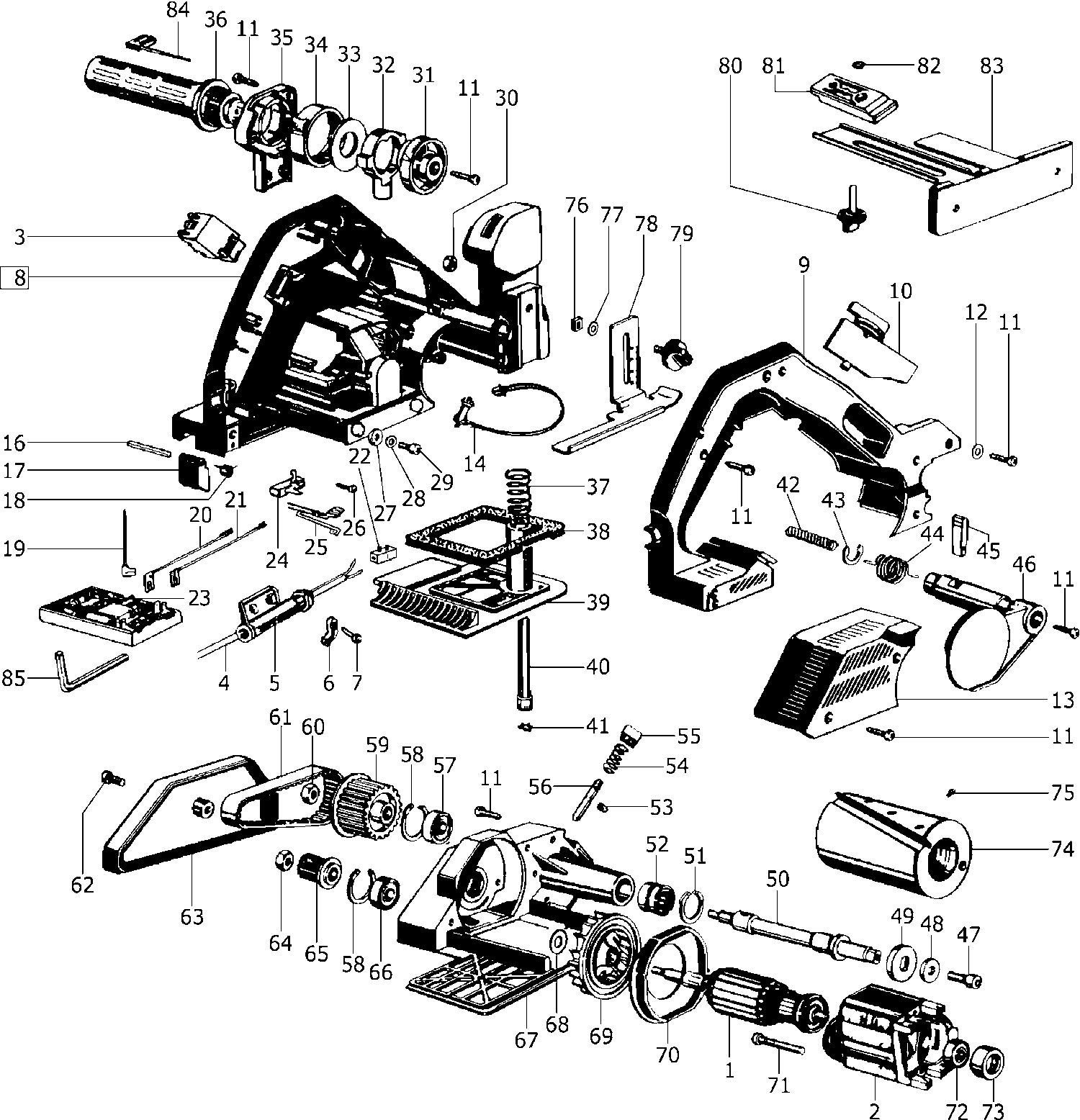

Zeichnungen der Festool 205171 ( HL850EB )
Teileliste der Festool 205171 ( HL850EB )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Anker 230v | ||||
| 1 | 492300 | 149.80 | 178.26 | |
| Feldpaket 230v | ||||
| 2 | 492302 | 87.24 | 103.82 | |
| Bremsschalter | ||||
| 3 | 450576 | 15.97 | 19.00 | |
| Kabel Eu | ||||
| 4 | 457600 | 24.32 | 28.94 | |
| Kabeltülle | ||||
| 5 | 437024 | 2.51 | 2.99 | |
| Klemmbrücke | ||||
| 6 | 439288 | 1.39 | 1.65 | |
| Linsenschraube 3,5 x 16 mm | ||||
| 7 | 228663 | 1.39 | 1.65 | |
| Motorgehäuse | ||||
| 8 | 485889 | 139.15 | 165.59 | |
| Deckel | ||||
| 9 | 715176 | 14.40 | 17.14 | |
| Wippe | ||||
| 10 | 715039 | 3.10 | 3.69 | |
| Linsenschraube PT-4.0x20-KT15 | ||||
| 11 | 228567 | 1.39 | 1.65 | |
| Federscheibe | ||||
| 12 | 200762 | 1.39 | 1.65 | |
| Motordeckel | ||||
| 13 | 455589 | 4.42 | 5.26 | |
| Spulenkörper | ||||
| 14 | 612012 | 14.40 | 17.14 | |
| Zylinderstift | ||||
| 16 | 228651 | 1.39 | 1.65 | |
| Stütze | ||||
| 17 | 715030 | 1.39 | 1.65 | |
| Drehfeder | ||||
| 18 | 715033 | 1.39 | 1.65 | |
| Litze | ||||
| 19 | 449242 | 2.77 | 3.30 | |
| Litze | ||||
| 20 | 449241 | 2.30 | 2.74 | |
| Litze | ||||
| 21 | 449240 | 2.83 | 3.37 | |
| Lüsterklemme | ||||
| 22 | 410377 | 1.39 | 1.65 | |
| Elektronik HL 850 EB 230V ET-BG | ||||
| 23 | 205136 | 103.21 | 122.82 | |
| Kohlehalter mit Kohle (paar) 230v | ||||
| 24 | 488915 | 17.54 | 20.87 | |
| Steckbügel | ||||
| 25 | 449243 | 5.47 | 6.51 | |
| Linsenschraube 3,5 x 10 mm | ||||
| 26 | 219031 | 1.39 | 1.65 | |
| Ring | ||||
| 27 | 715166 | 4.30 | 5.12 | |
| Scheibe 5,3 mm | ||||
| 28 | 200577 | 1.39 | 1.65 | |
| Linsenschraube | ||||
| 29 | 476787 | 1.39 | 1.65 | |
| Sechskantmutter M6 | ||||
| 30 | 228689 | 1.39 | 1.65 | |
| Exzenter | ||||
| 31 | 715053 | 6.79 | 8.08 | |
| Kopfstück | ||||
| 32 | 715055 | 11.69 | 13.91 | |
| Scheibe | ||||
| 33 | 715037 | 2.18 | 2.59 | |
| Klemmring | ||||
| 34 | 715054 | 2.90 | 3.45 | |
| Deckel | ||||
| 35 | 715051 | 2.71 | 3.22 | |
| Griff | ||||
| 36 | 715052 | 10.03 | 11.94 | |
| Druckfeder | ||||
| 37 | 715029 | 1.66 | 1.98 | |
| Dichtplatte | ||||
| 38 | 715022 | 4.03 | 4.80 | |
| Stelltisch | ||||
| 39 | 487656 | 43.56 | 51.84 | |
| Zylinderschraube | ||||
| 40 | 400040 | 1.39 | 1.65 | |
| Zackenring | ||||
| 41 | 213646 | 1.39 | 1.65 | |
| Druckfeder | ||||
| 42 | 715038 | 1.39 | 1.65 | |
| Halbmondring | ||||
| 43 | 228656 | 1.39 | 1.65 | |
| Drehfeder | ||||
| 44 | 715020 | 3.89 | 4.63 | |
| Drücker | ||||
| 45 | 715049 | 1.39 | 1.65 | |
| Haube | ||||
| 46 | 715048 | 4.94 | 5.88 | |
| Zylinderschraube M6 x 16 | ||||
| 47 | 200685 | 1.39 | 1.65 | |
| Scheibe | ||||
| 48 | 402935 | 1.39 | 1.65 | |
| Spannflansch | ||||
| 49 | 715036 | 1.98 | 2.36 | |
| Hobelwelle | ||||
| 50 | 715015 | 34.36 | 40.89 | |
| Sicherungsring | ||||
| 51 | 202930 | 1.39 | 1.65 | |
| Nadellager | ||||
| 52 | 788849 | 26.02 | 30.96 | |
| Halbmondring | ||||
| 53 | 229597 | 1.39 | 1.65 | |
| Druckfeder | ||||
| 54 | 715027 | 1.39 | 1.65 | |
| Kappe | ||||
| 55 | 715050 | 1.39 | 1.65 | |
| Bolzen | ||||
| 56 | 715021 | 4.49 | 5.34 | |
| Rillenkugellager | ||||
| 57 | 400583 | 6.79 | 8.08 | |
| Sicherungsring | ||||
| 58 | 209608 | 1.92 | 2.28 | |
| Zahnscheibe | ||||
| 59 | 715034 | 14.76 | 17.56 | |
| Sechskantmutter M6 | ||||
| 60 | 228689 | 1.39 | 1.65 | |
| Zahnriemen | ||||
| 61 | 714043 | 12.58 | 14.97 | |
| Linsenschraube | ||||
| 62 | 476787 | 1.39 | 1.65 | |
| Getriebedeckel | ||||
| 63 | 455585 | 5.88 | 7.00 | |
| Sechskantmutter M6 | ||||
| 64 | 772997 | 1.39 | 1.65 | |
| Zahnscheibe | ||||
| 65 | 715035 | 5.21 | 6.20 | |
| Rillenkugellager | ||||
| 66 | 789575 | 6.34 | 7.54 | |
| Lagerflansch | ||||
| 67 | 487655 | 115.43 | 137.36 | |
| Passscheibe | ||||
| 68 | 782510 | 1.39 | 1.65 | |
| Ventilator | ||||
| 69 | 715024 | 2.11 | 2.51 | |
| Luftführungsscheibe | ||||
| 70 | 715017 | 1.45 | 1.73 | |
| Linsenschraube 4 x 50 mm | ||||
| 71 | 228707 | 1.39 | 1.65 | |
| Rillenkugellager | ||||
| 72 | 228559 | 4.30 | 5.12 | |
| Lagerring | ||||
| 73 | 438613 | 1.39 | 1.65 | |
| Hobelkopf | ||||
| 74 | 484520 | 140.99 | 167.78 | |
| Gewindestift M4 x 8 | ||||
| 75 | 715102 | 1.39 | 1.65 | |
| Vierkantmutter DIN 557-M6-05 | ||||
| 76 | 228566 | 1.39 | 1.65 | |
| O-ring | ||||
| 77 | 200052 | 1.39 | 1.65 | |
| Falzanschlag | ||||
| 78 | 715040 | 8.71 | 10.36 | |
| Drehknopf | ||||
| 79 | 436195 | 1.58 | 1.88 | |
| Drehknopf M6 x 28 | ||||
| 80 | 436420 | 1.85 | 2.20 | |
| Gleitstück | ||||
| 81 | 715156 | 9.24 | 11.00 | |
| O-ring | ||||
| 82 | 200052 | 1.39 | 1.65 | |
| Anschlag | ||||
| 83 | 715056 | 22.26 | 26.49 | |
| Stiftschlüssel | ||||
| 84 | 439803 | 5.35 | 6.37 | |
| Schraubendreher SW 5 DIN911 | ||||
| 85 | 202752 | 1.39 | 1.65 | |
