Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Festool 10034852 (KS88RE)'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

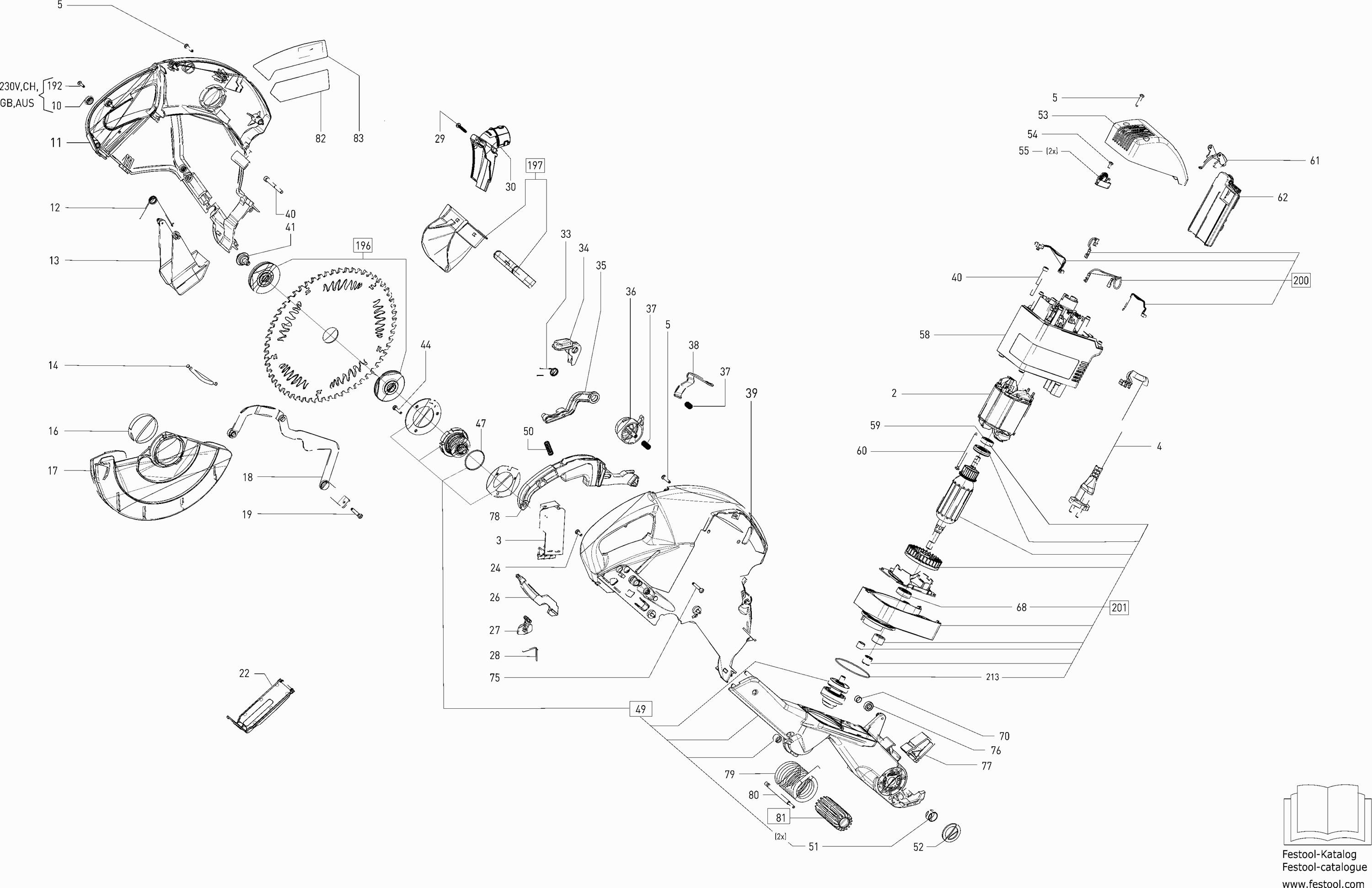

Zeichnungen der Festool 10034852 (KS88RE)
Teileliste der Festool 10034852 (KS88RE)
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Feldpaket | ||||
| 2 | 493245 | 137.09 | 163.14 | |
| Schaltermodul | ||||
| 3 | 204246 | 54.09 | 64.37 | |
| Netzkabel 230 V | ||||
| 4 | 494103 | 24.32 | 28.94 | |
| Linsenschraube PT-4.0x20-KT15 | ||||
| 5 | 228567 | 1.51 | 1.80 | |
| Abdeckung | ||||
| 10 | 471820 | 1.51 | 1.80 | |
| Pistolengriffstock KS 120 REB | ||||
| 11 | 10801592 | 25.05 | 29.81 | |
| Schenkelfeder | ||||
| 12 | 470772 | 2.66 | 3.17 | |
| Absaughaube | ||||
| 13 | 10037680 | 7.99 | 9.51 | |
| Zugfeder | ||||
| 14 | 709050 | 2.30 | 2.74 | |
| Lehrenband | ||||
| 16 | 473432 | 2.16 | 2.57 | |
| Schutzhaube | ||||
| 17 | 10037697 | 14.16 | 16.85 | |
| Schwenkhebel | ||||
| 18 | 497504 | 22.14 | 26.35 | |
| Linsenschraube M4 x 25 | ||||
| 19 | 400928 | 1.51 | 1.80 | |
| Fenster | ||||
| 22 | 470717 | 2.66 | 3.17 | |
| Linsenschraube M4 x 10 | ||||
| 24 | 228738 | 1.51 | 1.80 | |
| Riegel | ||||
| 26 | 470647 | 2.66 | 3.17 | |
| Klinke | ||||
| 27 | 473479 | 1.51 | 1.80 | |
| Blattfeder | ||||
| 28 | 473480 | 1.51 | 1.80 | |
| Linsenschraube 4,0 x 25 mm | ||||
| 29 | 400695 | 1.51 | 1.80 | |
| Absaugstutzen LHS 225 EQ | ||||
| 30 | 203889 | 13.92 | 16.56 | |
| Drehfeder | ||||
| 33 | 470762 | 1.66 | 1.98 | |
| Verriegelung | ||||
| 34 | 470646 | 1.51 | 1.80 | |
| Hebel | ||||
| 35 | 471448 | 1.80 | 2.14 | |
| Drehknopf | ||||
| 36 | 470648 | 2.23 | 2.65 | |
| Druckfeder | ||||
| 37 | 470978 | 1.73 | 2.06 | |
| Sperrhebel | ||||
| 38 | 470767 | 10.15 | 12.08 | |
| Griffschale | ||||
| 39 | 10801593 | 25.05 | 29.81 | |
| Zylinderschraube M5 x 50 | ||||
| 40 | 219057 | 1.51 | 1.80 | |
| Sonderschraube | ||||
| 41 | 10015550 | 11.81 | 14.05 | |
| Linsenschraube M4 x 20 | ||||
| 44 | 228569 | 1.51 | 1.80 | |
| O-ring | ||||
| 47 | 470760 | 1.51 | 1.80 | |
| Getriebe KS 120 ET-BG(EB) | ||||
| 49 | 205186 | 189.97 | 226.06 | |
| Druckfeder | ||||
| 50 | 474284 | 1.51 | 1.80 | |
| Buchse | ||||
| 51 | 400994 | 1.51 | 1.80 | |
| Klammer | ||||
| 52 | 475620 | 1.66 | 1.98 | |
| Kappe | ||||
| 53 | 470652 | 8.50 | 10.12 | |
| Linsenschraube 3,5 x 8 mm | ||||
| 54 | 219047 | 1.51 | 1.80 | |
| Kohlehalter mit Kohle (paar) | ||||
| 55 | 497341 | 44.29 | 52.71 | |
| Motorgehäuse | ||||
| 58 | 470650 | 16.46 | 19.59 | |
| Rillenkugellager | ||||
| 59 | 401525 | 5.18 | 6.16 | |
| Linsenschraube 4,0 x 70 mm | ||||
| 60 | 442415 | 1.51 | 1.80 | |
| Drücker | ||||
| 61 | 478895 | 2.02 | 2.40 | |
| Elektronik | ||||
| 62 | 204209 | 138.42 | 164.72 | |
| Magnetring | ||||
| 65 | 488965 | 3.89 | 4.63 | |
| Rillenkugellager | ||||
| 68 | 789575 | 6.91 | 8.22 | |
| Lagerbuchse | ||||
| 70 | 478302 | 2.95 | 3.51 | |
| Linsenschraube 3,5 x 12 mm | ||||
| 75 | 454296 | 1.51 | 1.80 | |
| ROLLE | ||||
| 76 | 10018118 | 5.76 | 6.85 | |
| Puffer | ||||
| 77 | 470776 | 2.23 | 2.65 | |
| Drücker | ||||
| 78 | 470645 | 5.47 | 6.51 | |
| Beinfeder KS 120 | ||||
| 79 | 10436999 | 11.68 | 13.90 | |
| Bolzen | ||||
| 80 | 471428 | 3.74 | 4.45 | |
| Distanzhülse | ||||
| 81 | 200001 | 22.51 | 26.79 | |
| Typenschild HK 85 EB 230V | ||||
| 82 | 717277 | 3.24 | 3.86 | |
| Schild | ||||
| 83 | 478894 | 5.69 | 6.77 | |
| Zylinderschraube M8 x 20 | ||||
| 101 | 774347 | 1.51 | 1.80 | |
| Zylinderschraube M3 x 10 | ||||
| 102 | 400934 | 1.51 | 1.80 | |
| Hinterer Fuhrungsanschlag KS120 | ||||
| 103 | 10897365 | 72.36 | 86.11 | |
| Tischeinlage | ||||
| 104 | 470657 | 5.69 | 6.77 | |
| Linsenschraube M4 x 10 | ||||
| 105 | 228733 | 1.51 | 1.80 | |
| Sechskantmutter M8 | ||||
| 106 | 200719 | 1.51 | 1.80 | |
| Scheibe 8,4 mm | ||||
| 107 | 400996 | 1.51 | 1.80 | |
| Tellerfeder | ||||
| 108 | 479669 | 2.23 | 2.65 | |
| Linsenschraube 3,5 x 14 mm | ||||
| 109 | 228584 | 1.51 | 1.80 | |
| Zeiger | ||||
| 110 | 470660 | 2.52 | 3.00 | |
| Tisch | ||||
| 111 | 494968 | 234.14 | 278.63 | |
| Arretierung | ||||
| 112 | 470664 | 13.92 | 16.56 | |
| Schraube | ||||
| 113 | 400709 | 1.51 | 1.80 | |
| Hebel | ||||
| 114 | 10607946 | 16.58 | 19.73 | |
| Federblech | ||||
| 115 | 470665 | 10.30 | 12.26 | |
| Rahmen KS 120 | ||||
| 117 | 10044538 | 245.51 | 292.16 | |
| Skala | ||||
| 118 | 470663 | 34.85 | 41.47 | |
| Bolzen | ||||
| 127 | 10016971 | 13.79 | 16.41 | |
| Sechskantmutter M8 | ||||
| 128 | 200735 | 1.51 | 1.80 | |
| Linsenschraube 4,0 x 12 mm | ||||
| 129 | 400691 | 1.51 | 1.80 | |
| Gleitblech | ||||
| 130 | 470662 | 2.95 | 3.51 | |
| Buchse | ||||
| 131 | 473215 | 1.73 | 2.06 | |
| Puffer | ||||
| 132 | 494780 | 37.03 | 44.07 | |
| Sechskantschraube M8 x 45 | ||||
| 133 | 400937 | 1.51 | 1.80 | |
| Tiefenanschlag | ||||
| 134 | 495266 | 14.76 | 17.56 | |
| Klemmplatte | ||||
| 135 | 470640 | 4.18 | 4.97 | |
| Endanschlag | ||||
| 143 | 473656 | 4.03 | 4.80 | |
| Knopf | ||||
| 144 | 470639 | 1.51 | 1.80 | |
| Stift | ||||
| 147 | 470514 | 6.26 | 7.45 | |
| Tiefenanschlag | ||||
| 149 | 470509 | 8.06 | 9.59 | |
| Deckel | ||||
| 151 | 470630 | 6.98 | 8.31 | |
| Stopfen | ||||
| 154 | 501549 | 1.80 | 2.14 | |
| Gewindestange | ||||
| 155 | 470561 | 12.94 | 15.40 | |
| Schwenkarm | ||||
| 156 | 495778 | 193.96 | 230.81 | |
| Federdruckstück | ||||
| 157 | 400287 | 5.47 | 6.51 | |
| Druckfeder | ||||
| 160 | 471024 | 1.58 | 1.88 | |
| Bremshebel | ||||
| 161 | 470508 | 6.55 | 7.79 | |
| Lagerblech | ||||
| 162 | 470510 | 5.26 | 6.26 | |
| Drehknopf | ||||
| 163 | 494172 | 14.52 | 17.28 | |
| Spannhebel | ||||
| 164 | 470634 | 7.49 | 8.91 | |
| Klemmbrücke | ||||
| 165 | 470641 | 1.51 | 1.80 | |
| Halter | ||||
| 166 | 470636 | 1.73 | 2.06 | |
| Scheibe | ||||
| 167 | 471193 | 1.51 | 1.80 | |
| Halter | ||||
| 168 | 478905 | 2.81 | 3.34 | |
| Tellerfeder | ||||
| 169 | 469785 | 1.58 | 1.88 | |
| Buchse | ||||
| 170 | 470560 | 1.51 | 1.80 | |
| Kappe | ||||
| 171 | 479473 | 3.24 | 3.86 | |
| Flachrundschraube 3,5 x 14 mm | ||||
| 176 | 400981 | 1.51 | 1.80 | |
| Zeiger | ||||
| 177 | 470627 | 1.51 | 1.80 | |
| Zeiger | ||||
| 178 | 470628 | 1.51 | 1.80 | |
| Tellerfeder | ||||
| 180 | 761692 | 2.30 | 2.74 | |
| Ritzel | ||||
| 181 | 470885 | 7.34 | 8.73 | |
| Deckel | ||||
| 183 | 470635 | 10.66 | 12.69 | |
| Stiftschlüssel | ||||
| 184 | 439274 | 4.18 | 4.97 | |
| Bremsscheibe | ||||
| 185 | 495758 | 55.30 | 65.81 | |
| Scheibe 8,4 mm | ||||
| 186 | 228601 | 1.51 | 1.80 | |
| Zylinderschraube M8 x 16 | ||||
| 187 | 200201 | 1.51 | 1.80 | |
| Bügel | ||||
| 189 | 494170 | 22.63 | 26.93 | |
| Kabelaufwicklung | ||||
| 190 | 470642 | 13.19 | 15.70 | |
| Scheibe | ||||
| 191 | 400929 | 1.51 | 1.80 | |
| Linsenschraube 3,5 x 14 mm | ||||
| 192 | 228584 | 1.51 | 1.80 | |
| Flansch | ||||
| 196 | 200210 | 79.74 | 94.89 | |
| Schürze | ||||
| 197 | 200215 | 24.81 | 29.52 | |
| Litze | ||||
| 200 | 200203 | 43.92 | 52.26 | |
| Lagerschild | ||||
| 201 | 204141 | 149.31 | 177.68 | |
| Endanschlag DF500 | ||||
| 202 | 204073 | 70.91 | 84.38 | |
| Endanschlag DF500 | ||||
| 203 | 204074 | 62.44 | 74.30 | |
| Wagen | ||||
| 204 | 200199 | 174.85 | 208.07 | |
| Verlängerungstisch KS 120 | ||||
| 205 | 203949 | 64.01 | 76.17 | |
| Sperrfläche KS 120 | ||||
| 206 | 203950 | 1.39 | 1.65 | |
| KABELKLEMME | ||||
| 207 | 10030716 | 15.00 | 17.85 | |
| Sechskantmutter M6 | ||||
| 208 | 228689 | 1.51 | 1.80 | |
| Drehknopf D34 M6/8T blau | ||||
| 209 | 10034923 | 9.14 | 10.88 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 210 | --- | -1.00 | -1.19 | |
| O-RING 62X1,5-NBR-70SHORE | ||||
| 213 | 10521683 | 1.51 | 1.80 | |
