Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Festool 10703274 ( KSC60REB-Basic )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

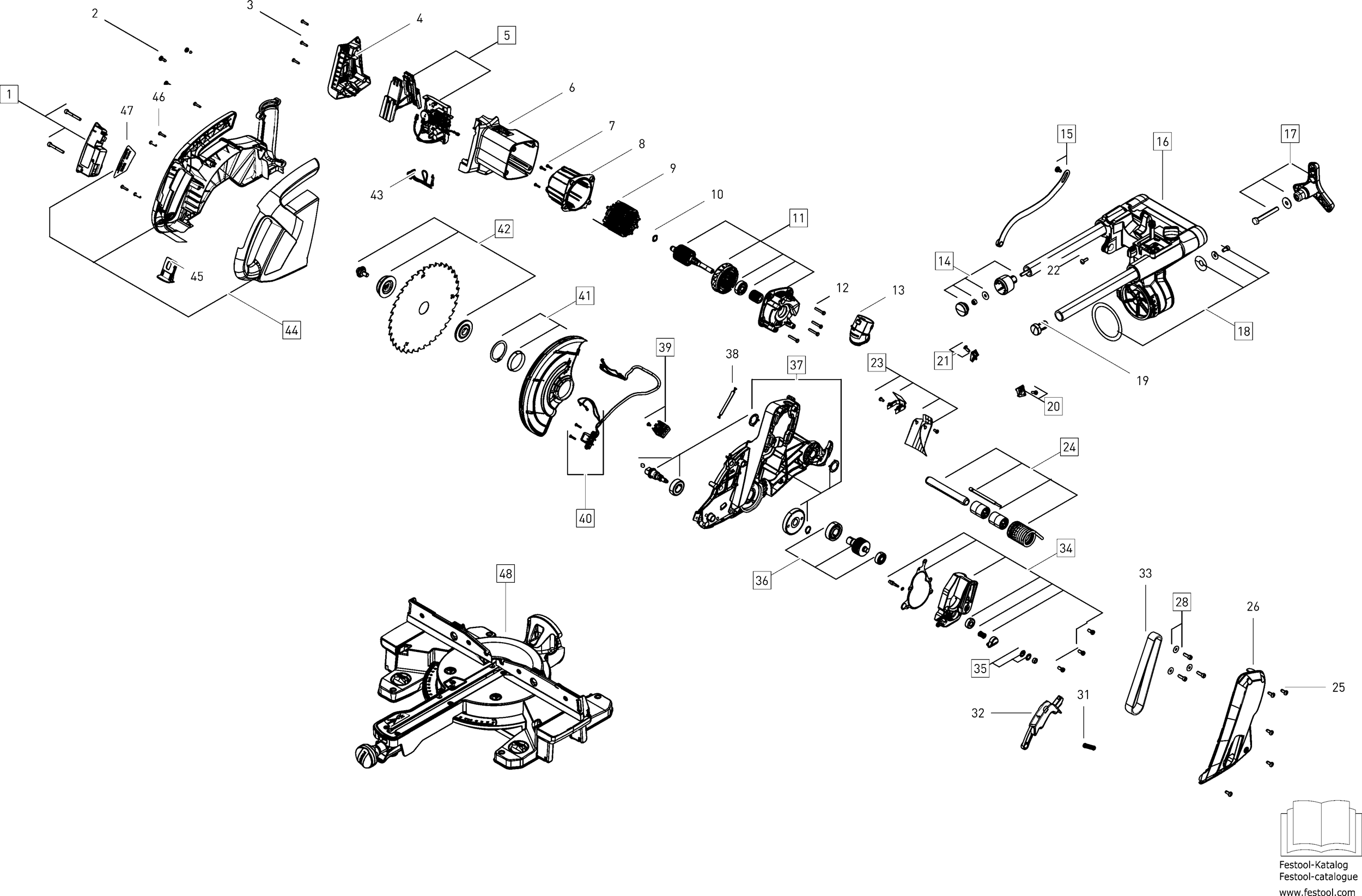

Zeichnungen der Festool 10703274 ( KSC60REB-Basic )
Teileliste der Festool 10703274 ( KSC60REB-Basic )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Punklicht KSC 60 ET-BG | ||||
| 1 | 10541982 | 79.74 | 94.89 | |
| Linsenschraube | ||||
| 2 | 10024093 | 1.51 | 1.80 | |
| Linsenschraube 3,5 x 16 mm | ||||
| 3 | 400584 | 1.51 | 1.80 | |
| Motorschutzabdeckung KSC60 | ||||
| 4 | 10521491 | 13.07 | 15.55 | |
| Electronic 230V | ||||
| 5 | 11101933 | 135.88 | 161.70 | |
| MOTORHAUS KSC60 | ||||
| 6 | 10521502 | 19.48 | 23.18 | |
| Linsenschraube 3,0 x 12 mm | ||||
| 7 | 219069 | 1.51 | 1.80 | |
| Motorhalter KSC 60 | ||||
| 8 | 10286689 | 9.58 | 11.40 | |
| Feldpaket SYMC 70 ET-BG | ||||
| 9 | 10854114 | 87.85 | 104.54 | |
| Sperrring 10,5 x 15,8 x 0,3 mm | ||||
| 10 | 10383749 | 1.44 | 1.71 | |
| Anker KSC 60 ET-BG | ||||
| 11 | 10541983 | 128.38 | 152.77 | |
| Linsenschraube 4,0 x 25 mm | ||||
| 12 | 228580 | 1.51 | 1.80 | |
| Winkelstück KS 60 | ||||
| 13 | 10021956 | 5.98 | 7.12 | |
| Endanschlag | ||||
| 14 | 200264 | 27.10 | 32.25 | |
| Hebel | ||||
| 15 | 200262 | 37.51 | 44.64 | |
| Kippsgment KSC 60 | ||||
| 16 | 10364383 | 208.00 | 247.52 | |
| Sterngriff | ||||
| 17 | 200269 | 31.34 | 37.29 | |
| Gleitblech | ||||
| 18 | 200266 | 31.58 | 37.58 | |
| Stopfen | ||||
| 19 | 10009921 | 2.38 | 2.83 | |
| Zeiger | ||||
| 20 | 200270 | 25.53 | 30.38 | |
| Zeiger | ||||
| 21 | 200272 | 25.53 | 30.38 | |
| Linsenschraube M5 x 14 | ||||
| 22 | 228686 | 1.51 | 1.80 | |
| Reinigen Sie das KSC 60 ET-BG | ||||
| 23 | 10541984 | 25.65 | 30.52 | |
| Lagerbuchse | ||||
| 24 | 200263 | 44.41 | 52.85 | |
| Linsenschraube | ||||
| 25 | 10024093 | 1.51 | 1.80 | |
| Riemenabdeckung KS 60 E | ||||
| 26 | 10010405 | 10.30 | 12.26 | |
| Schraube | ||||
| 28 | 200252 | 24.20 | 28.80 | |
| Druckfeder | ||||
| 31 | 10011792 | 2.30 | 2.74 | |
| Knopf SYMC 70 | ||||
| 32 | 10574937 | 5.18 | 6.16 | |
| Riemen | ||||
| 33 | 10016305 | 34.97 | 41.61 | |
| Lagerflansch | ||||
| 34 | 200250 | 72.60 | 86.39 | |
| Tellerfeder KS 60 E | ||||
| 35 | 200251 | 23.96 | 28.51 | |
| Getriebewelle KS 60 E | ||||
| 36 | 200246 | 96.92 | 115.33 | |
| Getriebegehäuse | ||||
| 37 | 200290 | 163.35 | 194.39 | |
| Zugfeder | ||||
| 38 | 10017764 | 1.73 | 2.06 | |
| Schalter | ||||
| 39 | 200353 | 41.38 | 49.24 | |
| Kabelbaum KSC 60 ET-BG | ||||
| 40 | 10541985 | 43.56 | 51.84 | |
| Schutzhaube | ||||
| 41 | 200244 | 34.49 | 41.04 | |
| Flansch | ||||
| 42 | 200243 | 69.33 | 82.50 | |
| Gewinde mit Kontaktplatte KSC60 | ||||
| 43 | 10368883 | 4.10 | 4.88 | |
| Gehäusesatz KSC 60 ET-BG | ||||
| 44 | 10804387 | 146.53 | 174.37 | |
| Sichtfenster | ||||
| 45 | 10016301 | 9.29 | 11.06 | |
| Linsenschraube 3,5 x 16 mm | ||||
| 46 | 400584 | 1.51 | 1.80 | |
| Typenschild KSC 60 | ||||
| 47 | 10350794 | 2.66 | 3.17 | |
| Bodeneinheit KS 60 Versandmontage | ||||
| 48 | 10723819 | 272.01 | 323.69 | |
| Nuteinheit KS 60 | ||||
| 49 | 10006962 | 4.25 | 5.06 | |
| Drehknopf | ||||
| 50 | 200336 | 12.28 | 14.61 | |
| Rastkappe | ||||
| 51 | 10014892 | 7.42 | 8.83 | |
| Puffer | ||||
| 52 | 10010559 | 2.66 | 3.17 | |
| Gewindestange | ||||
| 53 | 200276 | 18.15 | 21.60 | |
| Abdeckung KSC 60 ET-BG | ||||
| 54 | 10566074 | 20.09 | 23.91 | |
| Stiftschlüssel | ||||
| 55 | 439274 | 4.18 | 4.97 | |
| Abdeckung | ||||
| 56 | 200326 | 12.71 | 15.12 | |
| Bolzenführung | ||||
| 57 | 200278 | 33.28 | 39.60 | |
| Skala | ||||
| 58 | 200350 | 12.87 | 15.32 | |
| Skala | ||||
| 59 | 200349 | 13.13 | 15.62 | |
| Deckel KSC 60 ET-BG | ||||
| 60 | 10566072 | 12.34 | 14.68 | |
| Wagen | ||||
| 61 | 200275 | 126.69 | 150.76 | |
| Verriegelung | ||||
| 62 | 200274 | 18.39 | 21.88 | |
| Drehgriff | ||||
| 63 | 200306 | 24.81 | 29.52 | |
| Tischeinlage | ||||
| 64 | 200304 | 21.42 | 25.49 | |
| Linsenschraube M4 x 10 | ||||
| 65 | 228733 | 1.51 | 1.80 | |
| Lagerbuchse | ||||
| 66 | 200305 | 12.87 | 15.32 | |
| Zeiger | ||||
| 67 | 200328 | 11.02 | 13.11 | |
| Klemmblech | ||||
| 68 | 200329 | 11.22 | 13.35 | |
| Rastung | ||||
| 69 | 200307 | 20.81 | 24.76 | |
| Drehknopf | ||||
| 70 | 200330 | 11.95 | 14.22 | |
| Gummifuß | ||||
| 71 | 200331 | 13.07 | 15.55 | |
| Tischverbreiterung | ||||
| 72 | 200333 | 46.71 | 55.58 | |
| Spannbügel | ||||
| 73 | 10017636 | 11.88 | 14.14 | |
| Griff | ||||
| 74 | 200332 | 11.02 | 13.11 | |
| Gummifuß | ||||
| 75 | 200331 | 13.07 | 15.55 | |
| Spannbügel | ||||
| 76 | 10017636 | 11.88 | 14.14 | |
| Griff | ||||
| 77 | 200337 | 9.29 | 11.06 | |
| Gummifuß | ||||
| 78 | 200331 | 13.07 | 15.55 | |
| Tischverbreiterung | ||||
| 79 | 200333 | 46.71 | 55.58 | |
| Drehknopf | ||||
| 80 | 200330 | 11.95 | 14.22 | |
| Stützfuß | ||||
| 81 | 200308 | 11.29 | 13.44 | |
| Anschlag | ||||
| 82 | 200292 | 62.32 | 74.16 | |
| Linsenschraube | ||||
| 83 | 10015245 | 3.02 | 3.59 | |
| Anschlag | ||||
| 84 | 200291 | 70.06 | 83.37 | |
| Anschlag | ||||
| 85 | 200293 | 60.86 | 72.42 | |
