Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Festool 201159 ( LEX3150/5 )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Festool 201159 ( LEX3150/5 )

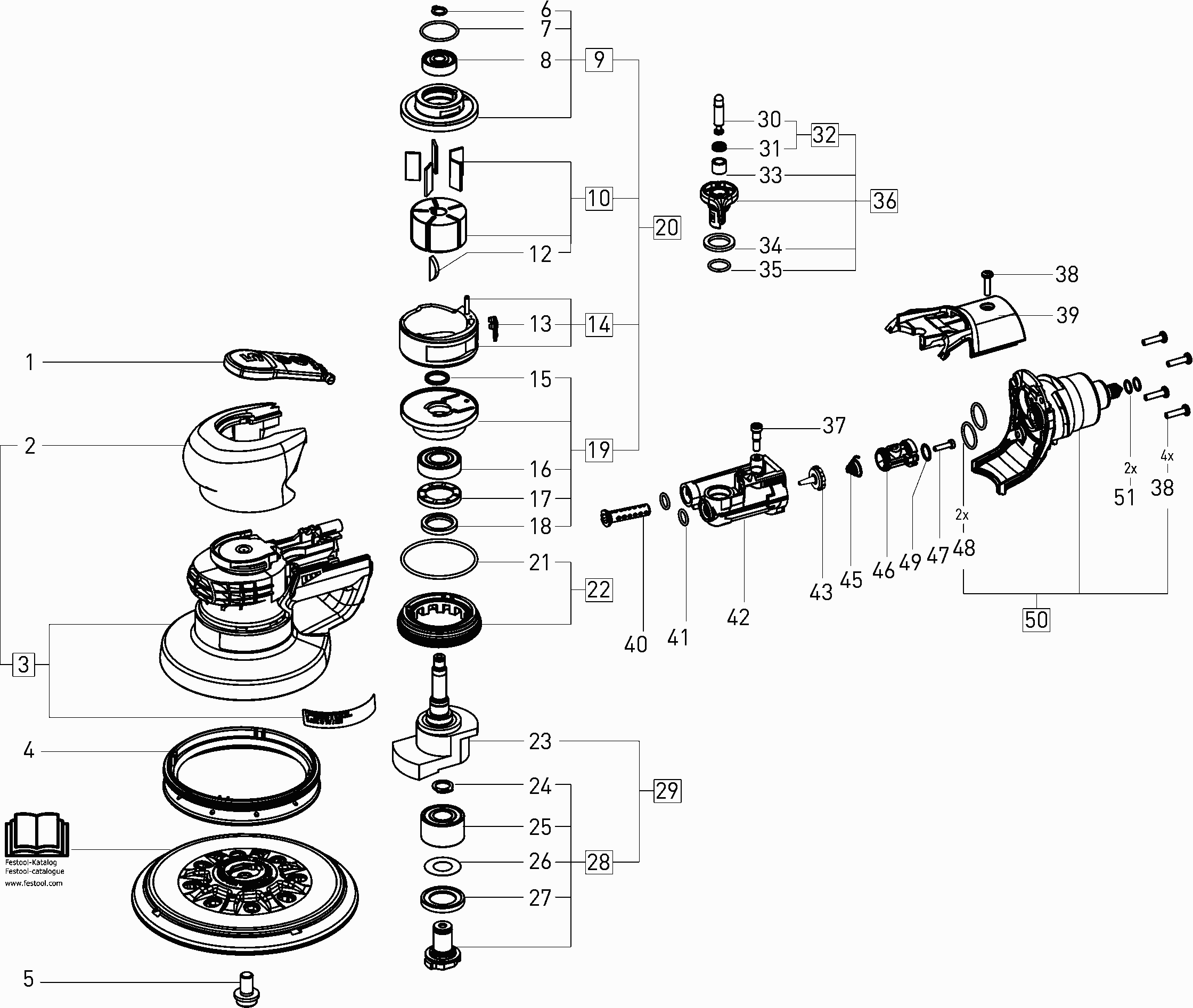

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Festool 201159 ( LEX3150/5 )

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Drücker
1 707357 4.56 5.43

Kappe
2 701692 7.52 8.95

Gehäuse
3 498881 61.47 73.15

Manschette
4 700356 8.90 10.59

Zylinderschraube
5 401165 1.39 1.65

Sicherungsring
6 700979 1.39 1.65

O-ring
7 479998 1.39 1.65

Rillenkugellager
8 228746 7.52 8.95

Lagerdeckel
9 498836 65.82 78.33

Rotor
10 201274 72.24 85.97

Feder
12 10004365 1.39 1.65

Dichtung
13 10000833 4.94 5.88

Laufbuchse
14 498524 74.17 88.26

Dichtring
15 478363 2.83 3.37

Lager
16 478938 8.05 9.58

Adapterring
17 700980 6.26 7.45

Wellendichtring
18 478960 3.36 4.00

Lagerdeckel
19 498837 77.32 92.01

Motor
20 201273 209.57 249.39

O-ring
21 400905 1.39 1.65

Haltemutter
22 498838 34.36 40.89

Exzenter
23 497946 109.02 129.73

Sicherungsring
24 761559 1.39 1.65

Kugellager
25 401136 47.19 56.16

Passscheibe LEX 3
26 10003677 1.39 1.65

Adapterring LEX 3
27 10003671 2.77 3.30

Lagerbolzen
28 495619 57.72 68.69

Exzenter
29 495620 145.20 172.79

Stössel
30 701696 4.03 4.80

Wellendichtring
31 10003794 5.81 6.91

Stössel
32 498841 24.68 29.37

Buchse LEX 3
33 10005659 2.71 3.22

Filzring D 20/14 2mm
34 10001172 1.39 1.65

O-ring
35 200929 1.39 1.65

Ventil
36 498842 42.11 50.11

Schraube
37 479759 2.30 2.74

Linsenschraube 3,5 x 14 mm
38 400468 1.39 1.65

Deckel
39 701689 2.24 2.67

Dämpfer
40 701706 1.39 1.65

O-ring
41 701573 1.39 1.65

Aufnahme
42 701707 4.15 4.94

Ventil
43 10005674 6.07 7.22

Feder
45 701704 1.39 1.65

Blende
46 701698 1.51 1.80

Linsenschraube 3,0 x 12 mm
47 219069 1.39 1.65

O-ring
48 200934 1.39 1.65

O-ring
49 706535 1.39 1.65

Anschlussstück
50 498882 43.68 51.98

O-ring
51 704784 1.39 1.65
