Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Festool 202088 (LRS93M)'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

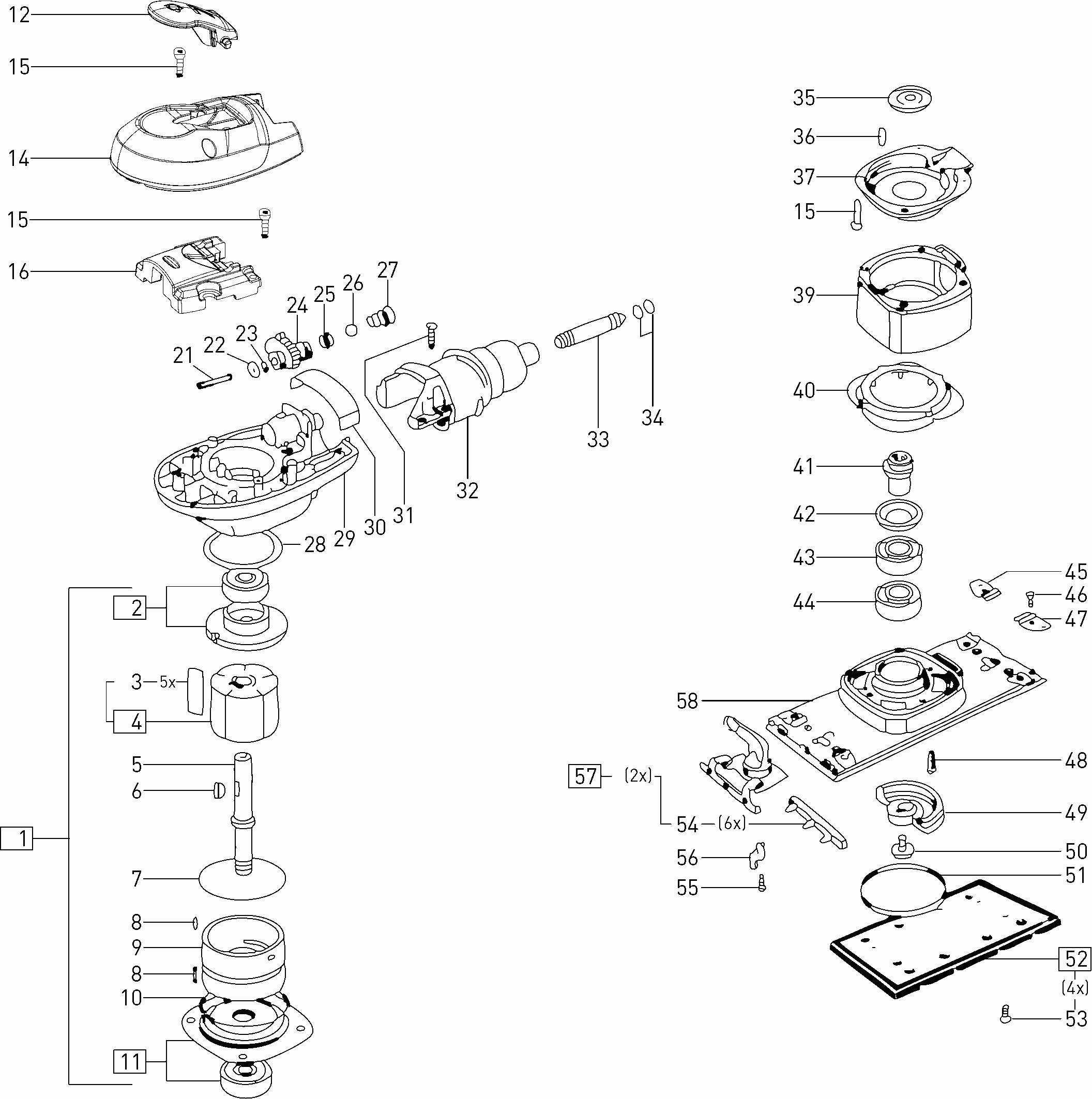

Zeichnungen der Festool 202088 (LRS93M)
Teileliste der Festool 202088 (LRS93M)
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 1 | xxx | |||
| Motordeckel | ||||
| 2 | 630103 | 54.81 | 65.22 | |
| Lamelle (5 Set) | ||||
| 3 | 491615 | 24.20 | 28.80 | |
| Rotor | ||||
| 4 | 491593 | 49.49 | 58.89 | |
| Welle | ||||
| 5 | 720025 | 53.85 | 64.08 | |
| Scheibenfeder | ||||
| 6 | 466338 | 1.51 | 1.80 | |
| O-ring | ||||
| 7 | 704785 | 7.63 | 9.08 | |
| Hülse | ||||
| 8 | 773627 | 1.51 | 1.80 | |
| Gleitbuchse LEX 2 gewollt | ||||
| 9 | 10424451 | 65.58 | 78.04 | |
| O-ring | ||||
| 10 | 704788 | 3.74 | 4.45 | |
| Gehäusedeckel | ||||
| 11 | 630109 | 69.45 | 82.65 | |
| Schalthebel | ||||
| 12 | 709392 | 4.90 | 5.83 | |
| Kappe | ||||
| 14 | 491416 | 10.58 | 12.59 | |
| Linsenschraube PT-4.0x20-KT15 | ||||
| 15 | 228567 | 1.51 | 1.80 | |
| Gewicht | ||||
| 16 | 462876 | 14.16 | 16.85 | |
| Schaltgestänge | ||||
| 21 | 462877 | 1.51 | 1.80 | |
| Scheibe | ||||
| 22 | 720602 | 2.38 | 2.83 | |
| O-ring | ||||
| 23 | 200904 | 1.51 | 1.80 | |
| Kolben | ||||
| 24 | 720478 | 1.58 | 1.88 | |
| O-ring | ||||
| 25 | 704786 | 4.32 | 5.14 | |
| Kugel | ||||
| 26 | 410290 | 5.04 | 6.00 | |
| Druckfeder | ||||
| 27 | 463317 | 1.51 | 1.80 | |
| Dichtring | ||||
| 28 | 720246 | 2.74 | 3.26 | |
| Gehäuse | ||||
| 29 | 491566 | 54.93 | 65.37 | |
| Folie | ||||
| 30 | 720617 | 2.66 | 3.17 | |
| Linsenschraube 4,0 x 16 mm | ||||
| 31 | 228713 | 5.94 | 7.07 | |
| Anschlussstück | ||||
| 32 | 463325 | 4.39 | 5.22 | |
| Druckluftrohr | ||||
| 33 | 448805 | 11.55 | 13.74 | |
| O-ring | ||||
| 34 | 704784 | 1.51 | 1.80 | |
| Nilos-ring | ||||
| 35 | 782082 | 8.21 | 9.77 | |
| Passfeder | ||||
| 36 | 203271 | 1.51 | 1.80 | |
| Luftführung | ||||
| 37 | 720459 | 14.88 | 17.71 | |
| Manschette | ||||
| 39 | 720603 | 14.88 | 17.71 | |
| Deckel | ||||
| 40 | 720460 | 13.31 | 15.84 | |
| Exzenter | ||||
| 41 | 720462 | 27.10 | 32.25 | |
| Nilos-ring | ||||
| 42 | 782105 | 7.27 | 8.65 | |
| Rillenkugellager | ||||
| 43 | 203775 | 10.30 | 12.26 | |
| Rillenkugellager | ||||
| 44 | 789607 | 9.36 | 11.14 | |
| Niederhalter | ||||
| 45 | 437392 | 5.40 | 6.43 | |
| Linsenkopfschraube M4 x 5 | ||||
| 46 | 228616 | 1.51 | 1.80 | |
| Niederhalter | ||||
| 47 | 437391 | 5.40 | 6.43 | |
| Senkschraube M3 x 10 | ||||
| 48 | 774570 | 1.51 | 1.80 | |
| Auswuchtgewicht | ||||
| 49 | 720636 | 26.86 | 31.96 | |
| Flachkopfschraube M5 x 8 | ||||
| 50 | 204120 | 2.09 | 2.49 | |
| Kappe | ||||
| 51 | 435291 | 2.09 | 2.49 | |
| Schleifschuh STICKFIX | ||||
| 52 | 483905 | 24.00 | 28.56 | |
| Linsenschraube M4 x 10 | ||||
| 53 | 400663 | 1.51 | 1.80 | |
| Kunststoffauflage für Schleifpapierspannung | ||||
| 54 | 483785 | 9.14 | 10.88 | |
| Flachkopfschraube M4 x 20 | ||||
| 55 | 228514 | 1.51 | 1.80 | |
| Nocken | ||||
| 56 | 720635 | 4.03 | 4.80 | |
| Schleifpapierspannung komplett | ||||
| 57 | 630113 | 67.88 | 80.78 | |
| Tischplatte | ||||
| 58 | 720633 | 71.39 | 84.95 | |
