Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Festool 10488470 ( MFK700EQ230V-240V )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

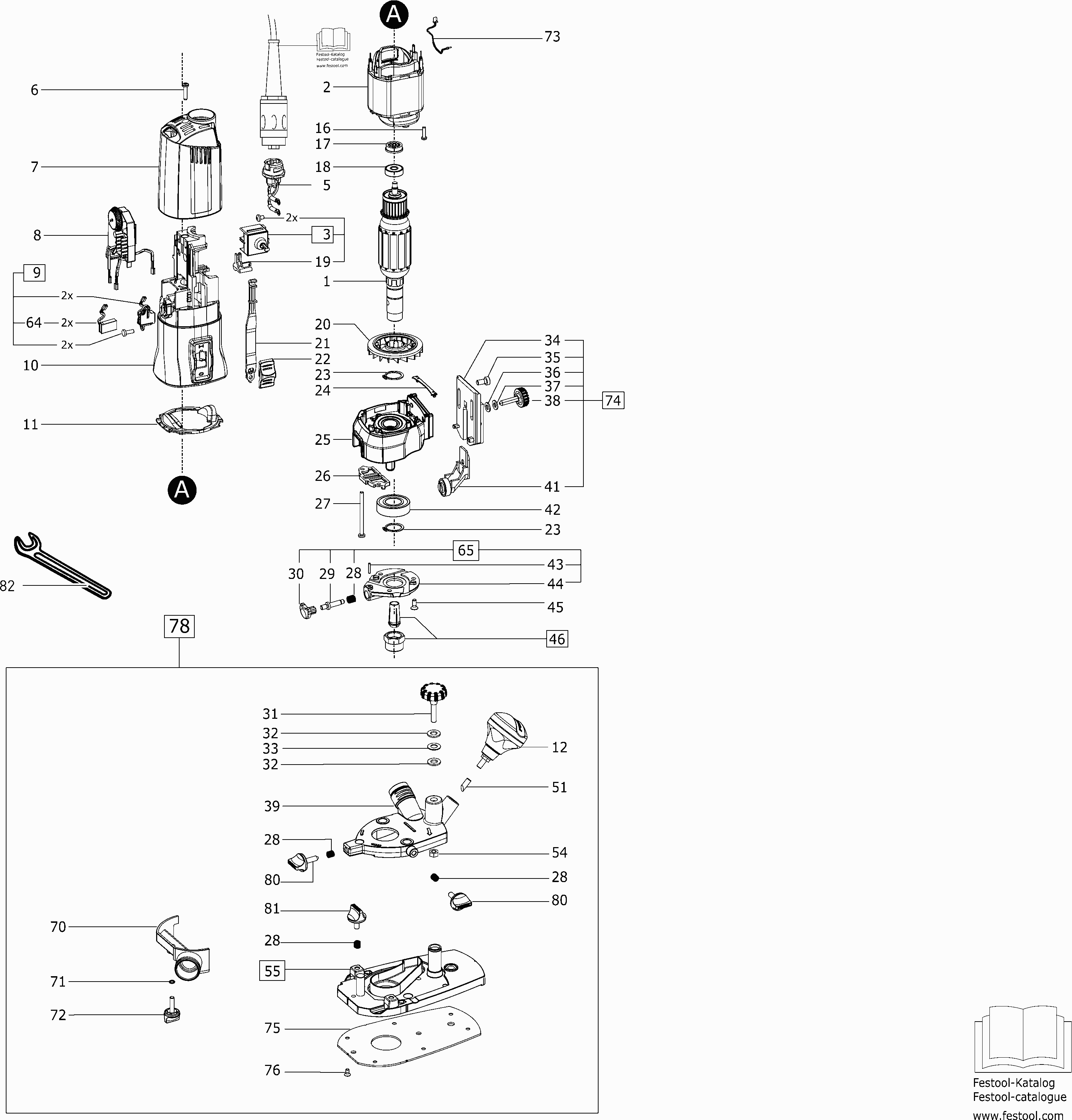

Zeichnungen der Festool 10488470 ( MFK700EQ230V-240V )
Teileliste der Festool 10488470 ( MFK700EQ230V-240V )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Anker 230 V | ||||
| 1 | 495090 | 135.88 | 161.70 | |
| FELDSPULE MFK 700 EQ 230V VOLLST. | ||||
| 2 | 495091 | 53.72 | 63.93 | |
| Schalter | ||||
| 3 | 490200 | 14.04 | 16.71 | |
| Steckergehäuse 230v | ||||
| 5 | 489927 | 8.38 | 9.97 | |
| Ovalkopfschraube KT-3,5x16-FK10-T15 schw | ||||
| 6 | 10357783 | 1.39 | 1.65 | |
| Kappe | ||||
| 7 | 451346 | 5.94 | 7.07 | |
| Elektronik MFK700 230V ET-BG | ||||
| 8 | 10487556 | 97.65 | 116.20 | |
| Kohlehalter mit Kohle (paar) 230v | ||||
| 9 | 490220 | 17.30 | 20.59 | |
| Motorgehäuse | ||||
| 10 | 474364 | 11.22 | 13.35 | |
| Luftführungsscheibe | ||||
| 11 | 458964 | 1.39 | 1.65 | |
| Klemmgriff | ||||
| 12 | 494886 | 7.73 | 9.20 | |
| Magnetring | ||||
| 17 | 444018 | 2.11 | 2.51 | |
| Rillenkugellager | ||||
| 18 | 228672 | 4.49 | 5.34 | |
| Hebel | ||||
| 19 | 453490 | 1.39 | 1.65 | |
| Ventilator | ||||
| 20 | 440171 | 2.11 | 2.51 | |
| Schaltgestänge | ||||
| 21 | 465089 | 1.39 | 1.65 | |
| Schiebeschalter | ||||
| 22 | 451347 | 1.39 | 1.65 | |
| Sicherungsring | ||||
| 23 | 401191 | 1.39 | 1.65 | |
| Luftblende | ||||
| 24 | 462347 | 1.39 | 1.65 | |
| Drehflansch | ||||
| 25 | 495094 | 79.74 | 94.89 | |
| Staubblende | ||||
| 26 | 462656 | 1.39 | 1.65 | |
| Linsenschraube 3,5 x 50 mm | ||||
| 27 | 400005 | 1.39 | 1.65 | |
| Bolzen | ||||
| 29 | 436305 | 9.17 | 10.91 | |
| Kappe | ||||
| 30 | 450206 | 1.39 | 1.65 | |
| Schraube OFK 700 E | ||||
| 31 | 10019108 | 9.96 | 11.85 | |
| Scheibe | ||||
| 32 | 761517 | 1.39 | 1.65 | |
| Federscheibe | ||||
| 33 | 761524 | 1.39 | 1.65 | |
| Platte | ||||
| 34 | 517018 | 24.32 | 28.94 | |
| Zylinderschraube M5 x 10 | ||||
| 35 | 207729 | 1.39 | 1.65 | |
| Scheibe 5,3 mm | ||||
| 36 | 761515 | 1.39 | 1.65 | |
| Federscheibe | ||||
| 37 | 200587 | 1.39 | 1.65 | |
| Klemmschraube | ||||
| 38 | 462895 | 5.88 | 7.00 | |
| Trägerplatte | ||||
| 39 | 495757 | 67.88 | 80.78 | |
| Tastschuh | ||||
| 41 | 491845 | 33.76 | 40.17 | |
| Rillenkugellager | ||||
| 42 | 462795 | 9.64 | 11.47 | |
| Hülse | ||||
| 43 | 200747 | 1.39 | 1.65 | |
| Deckel | ||||
| 44 | 473550 | 6.79 | 8.08 | |
| Senkschraube M4 x 10 | ||||
| 45 | 228581 | 1.39 | 1.65 | |
| Druckstück | ||||
| 51 | 528994 | 3.10 | 3.69 | |
| Sechskantmutter M6 | ||||
| 54 | 228689 | 1.39 | 1.65 | |
| Tisch | ||||
| 55 | 495369 | 75.99 | 90.43 | |
| Kohle (paar) | ||||
| 64 | 490219 | 17.30 | 20.59 | |
| Deckel | ||||
| 65 | 494788 | 13.67 | 16.27 | |
| Absaughaube | ||||
| 70 | 471751 | 9.96 | 11.85 | |
| O-ring | ||||
| 71 | 200052 | 1.39 | 1.65 | |
| Drehknopf M6 | ||||
| 72 | 486243 | 2.18 | 2.59 | |
| Ptc-widerstand | ||||
| 73 | 474618 | 9.43 | 11.22 | |
| Tastschuh | ||||
| 74 | 495368 | 63.16 | 75.16 | |
| Gleitplatte | ||||
| 75 | 471743 | 29.64 | 35.27 | |
| Senkschraube M4 x 8 | ||||
| 76 | 228737 | 1.39 | 1.65 | |
| Tisch | ||||
| 78 | 495673 | 184.65 | 219.73 | |
| Knopf | ||||
| 80 | 471744 | 7.99 | 9.51 | |
| Drehknopf | ||||
| 81 | 444633 | 2.04 | 2.43 | |
| Gabelschlüssel Sw 19 | ||||
| 82 | 772049 | 8.78 | 10.45 | |
