Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Festool 570281 ( MODULEDRAGERCMS-TS55R )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

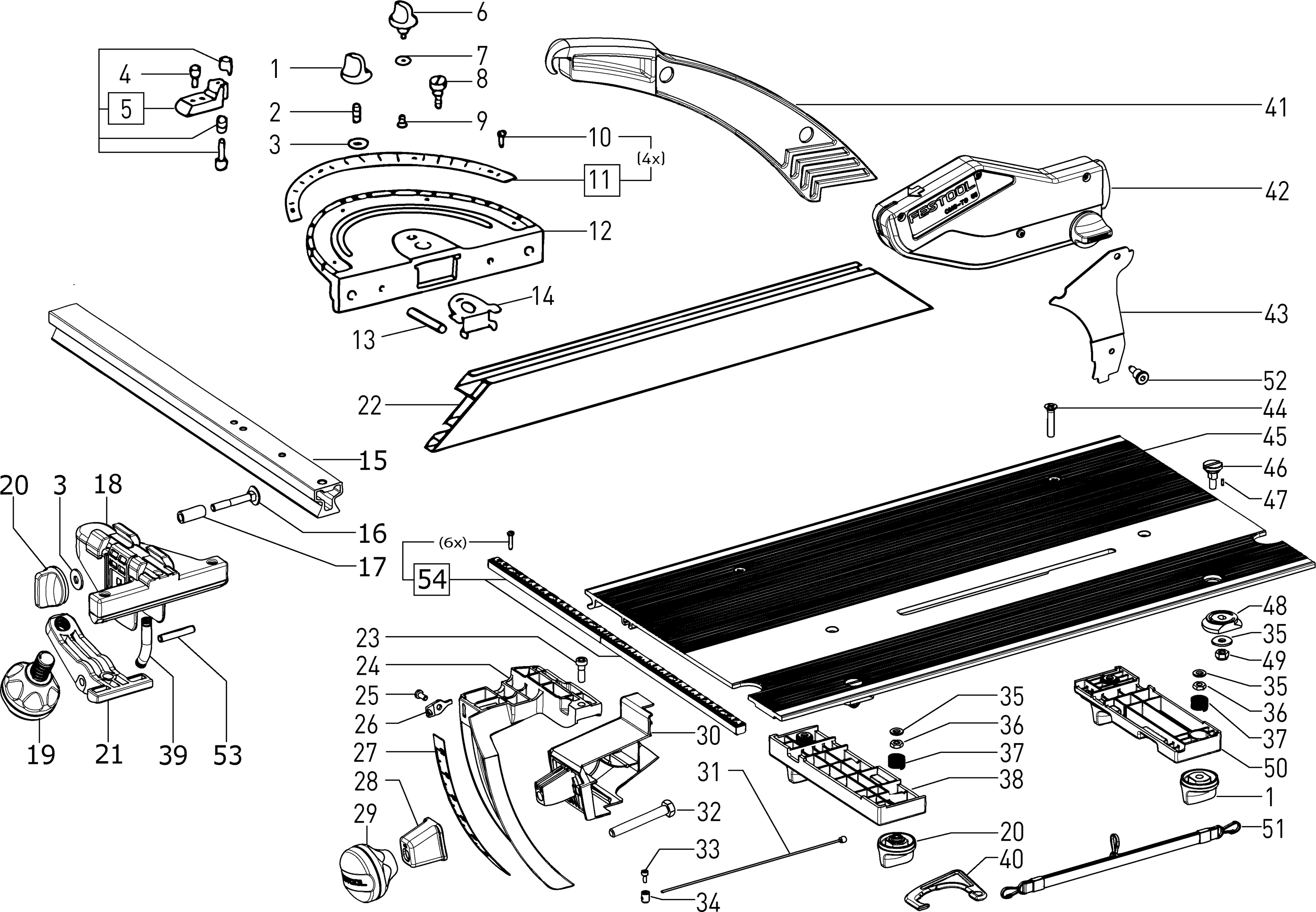

Zeichnungen der Festool 570281 ( MODULEDRAGERCMS-TS55R )
Teileliste der Festool 570281 ( MODULEDRAGERCMS-TS55R )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Drehknopf | ||||
| 1 | 440713 | 2.71 | 3.22 | |
| Stiftschraube | ||||
| 2 | 464525 | 1.39 | 1.65 | |
| Scheibe 6,4 mm | ||||
| 3 | 228546 | 1.39 | 1.65 | |
| Zylinderschraube M6 x 12 | ||||
| 4 | 200684 | 1.39 | 1.65 | |
| Aufnahme | ||||
| 5 | 489181 | 26.86 | 31.96 | |
| Drehknopf | ||||
| 6 | 487755 | 8.45 | 10.06 | |
| Scheibe | ||||
| 7 | 448471 | 3.30 | 3.93 | |
| Flachkopfschraube | ||||
| 8 | 448065 | 4.03 | 4.80 | |
| Senkschraube M4 x 8 | ||||
| 9 | 219043 | 1.39 | 1.65 | |
| Linsenschraube M4 x 6 | ||||
| 10 | 400348 | 1.39 | 1.65 | |
| Skala | ||||
| 11 | 488156 | 21.78 | 25.92 | |
| Schwenksegment CS 70 EB ET-BG | ||||
| 12 | 10699976 | 43.56 | 51.84 | |
| Schwenksegment | ||||
| 12 | 448014 | 30.13 | 35.85 | |
| Hülse 5 x 12 mm | ||||
| 13 | 228692 | 1.39 | 1.65 | |
| Klemmplatte CS 50 EB | ||||
| 14 | 10023711 | 4.68 | 5.57 | |
| Profil Cs 70 | ||||
| 15 | 465708 | 31.34 | 37.29 | |
| Flachrundschraube M6 x 40 | ||||
| 16 | 228534 | 1.39 | 1.65 | |
| Distanzbuchse | ||||
| 17 | 448066 | 8.52 | 10.14 | |
| Klemmstück | ||||
| 18 | 488433 | 40.78 | 48.53 | |
| Griff | ||||
| 19 | 487893 | 7.66 | 9.12 | |
| Drehknopf M6 | ||||
| 20 | 483350 | 6.67 | 7.94 | |
| Klemmpratze CS 70 | ||||
| 21 | 10031568 | 14.16 | 16.85 | |
| STOPFPROFIL CS 70 ET-BG | ||||
| 22 | 10711280 | 28.19 | 33.55 | |
| Zylinderschraube M6 x 18 | ||||
| 23 | 223541 | 1.39 | 1.65 | |
| Tiefenanschlag | ||||
| 24 | 10002797 | 27.35 | 32.55 | |
| Linsenschraube 4,0 x 10 mm | ||||
| 25 | 228729 | 1.39 | 1.65 | |
| Zeiger | ||||
| 26 | 459215 | 1.39 | 1.65 | |
| Skala | ||||
| 27 | 469769 | 2.45 | 2.92 | |
| Distanzbuchse | ||||
| 28 | 469608 | 1.92 | 2.28 | |
| Griff | ||||
| 29 | 487555 | 7.13 | 8.48 | |
| Mitnehmer | ||||
| 30 | 469221 | 5.35 | 6.37 | |
| Seil | ||||
| 31 | 470269 | 10.30 | 12.26 | |
| Sechskantschraube M8 x 60 | ||||
| 32 | 400382 | 1.39 | 1.65 | |
| Zylinderschraube M3 x 8 | ||||
| 33 | 200521 | 2.18 | 2.59 | |
| Klemmstück | ||||
| 34 | 714537 | 4.75 | 5.65 | |
| Scheibe 6,4 mm | ||||
| 35 | 200578 | 1.39 | 1.65 | |
| Sechskantmutter M6 | ||||
| 36 | 200601 | 1.39 | 1.65 | |
| Druckfeder | ||||
| 37 | 207813 | 1.39 | 1.65 | |
| Pratze | ||||
| 38 | 469145 | 11.89 | 14.15 | |
| Druckfeder | ||||
| 39 | 448064 | 1.85 | 2.20 | |
| Einschaltklammer | ||||
| 40 | 467762 | 2.71 | 3.22 | |
| Schiebestock | ||||
| 41 | 450199 | 6.60 | 7.85 | |
| Schutzeinrichtung | ||||
| 42 | 499416 | 49.73 | 59.18 | |
| Schutzhaubenträger | ||||
| 43 | 500207 | 62.19 | 74.01 | |
| Senkschraube M6 x 30 | ||||
| 44 | 400894 | 1.39 | 1.65 | |
| Profilplatte | ||||
| 45 | 467983 | 143.63 | 170.92 | |
| Bolzen | ||||
| 46 | 437177 | 23.71 | 28.21 | |
| Spannstift 2 x 8 mm | ||||
| 47 | 227448 | 1.39 | 1.65 | |
| Drehverschluss | ||||
| 48 | 437176 | 1.81 | 2.15 | |
| Sechskantmutter M6 | ||||
| 49 | 228541 | 1.39 | 1.65 | |
| Pratze | ||||
| 50 | 469161 | 11.54 | 13.73 | |
| Aufhänger | ||||
| 51 | 472885 | 15.12 | 17.99 | |
| Bundschraube | ||||
| 52 | 10001800 | 8.64 | 10.28 | |
| Hülse 6 x 36 mm | ||||
| 53 | 400289 | 1.39 | 1.65 | |
| Skala | ||||
| 54 | 493761 | 41.38 | 49.24 | |
