Festool MS 57 Zeichnungen und Teile

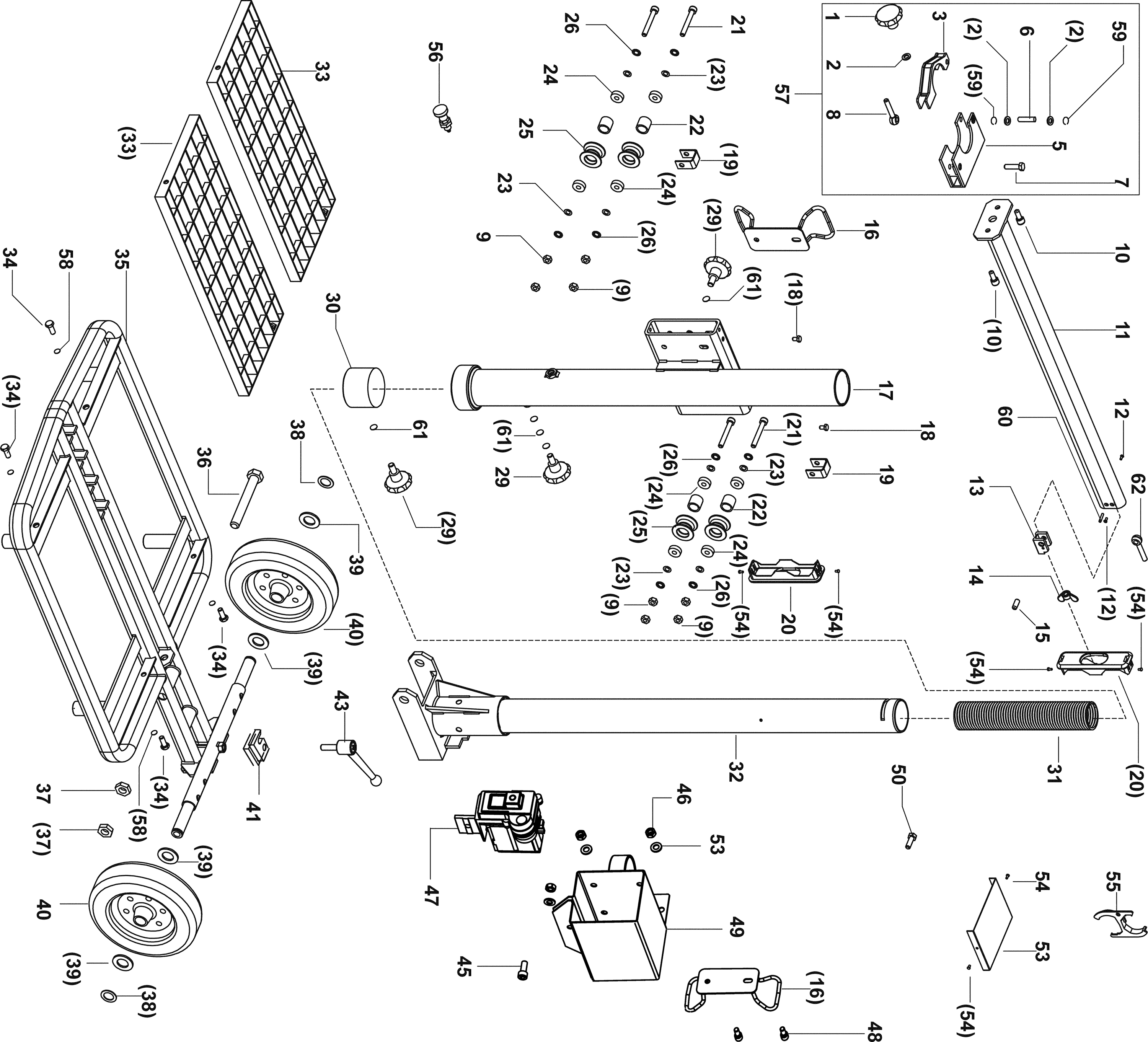

Auf dem Typenschild sollte die Typenbezeichnung 768209 stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt.Zeichnungen der FESTOOL MS 57
Teileliste der Festool MS 57
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
| Handmutter | ||||
| 1 | 624842 | Handmutter | € 3,15 | |
| Unterlegscheibe | ||||
| 2 | 615436 | Unterlegscheibe | € 0,87 | |
| Klammer | ||||
| 3 | 618456 | Klammer | € 36,28 | |
| Klammer | ||||
| 5 | 618453 | Klammer | € 46,81 | |
| Zapfen | ||||
| 6 | 618484 | Zapfen | € 3,85 | |
| Sechskantschraube M8 x 30 | ||||
| 7 | 228644 | Sechskantschraube M8 x 30 | € 0,87 | |
| Schraube | ||||
| 8 | 618449 | Schraube | € 6,17 | |
| Mutter M8 | ||||
| 9 | 618497 | Mutter M8 | € 0,87 | |
| Schraube | ||||
| 10 | 617313 | Schraube | € 1,59 | |
| Arm | ||||
| 11 | 618463 | Arm | € 20,92 | |
| Schraube | ||||
| 12 | 619588 | Schraube | € 0,83 | |
| Bügel | ||||
| 13 | 618477 | Bügel | € 6,30 | |
| Mutter | ||||
| 14 | 618466 | Mutter | € 1,54 | |
| Stift | ||||
| 15 | 627254 | Stift | € 0,87 | |
| Kabelhalter | ||||
| 16 | 618451 | Kabelhalter | € 5,30 | |
| Säule | ||||
| 17 | 618503 | Säule | € 119,17 | |
| Schraube | ||||
| 18 | 618482 | Schraube | € 0,83 | |
| Bügel | ||||
| 19 | 624517 | Bügel | € 3,85 | |
| Stopfen | ||||
| 20 | 767808 | Stopfen | € 6,01 | |
| Schraube | ||||
| 21 | 624243 | Schraube | € 1,34 | |
| Rohr | ||||
| 22 | 624620 | Rohr | € 2,21 | |
| Unterlegscheibe | ||||
| 23 | 624621 | Unterlegscheibe | € 0,87 | |
| Lager | ||||
| 24 | 614958 | Lager | € 3,63 | |
| Roller | ||||
| 25 | 624516 | Roller | € 9,06 | |
| Unterlegscheibe | ||||
| 26 | 624622 | Unterlegscheibe | € 0,83 | |
| Handschraube | ||||
| 29 | 624841 | Handschraube | € 3,15 | |
| Sperre | ||||
| 30 | 618494 | Sperre | € 9,06 | |
| Druckfeder | ||||
| 31 | 618307 | Druckfeder | € 32,82 | |
| Rohr | ||||
| 32 | 618523 | Rohr | € 241,72 | |
| Gitterrost | ||||
| 33 | 618397 | Gitterrost | € 44,88 | |
| Sechskantschraube | ||||
| 34 | 761427 | Sechskantschraube | € 1,59 | |
| Rahmen | ||||
| 35 | 618287 | Rahmen | € 136,15 | |
| Schraube | ||||
| 36 | 618579 | Schraube | € 5,30 | |
| Mutter | ||||
| 37 | 618580 | Mutter | € 1,34 | |
| Ring | ||||
| 38 | 618575 | Ring | € 0,83 | |
| Unterlegscheibe | ||||
| 39 | 618574 | Unterlegscheibe | € 0,96 | |
| Rad | ||||
| 40 | 618573 | Rad | € 37,62 | |
| Klinke | ||||
| 41 | 624526 | Klinke | € 8,45 | |
| Hebel | ||||
| 43 | 618509 | Hebel | € 49,44 | |
| Sechskantschraube M5 x 16 | ||||
| 45 | 412872 | Sechskantschraube M5 x 16 | € 0,87 | |
| Unterlegscheibe | ||||
| 46 | 615433 | Unterlegscheibe | € 0,83 | |
| Schaltermodul | ||||
| 47 | 619548 | Schaltermodul | € 82,90 | |
| Sechskantmutter M5 | ||||
| 48 | 200717 | Sechskantmutter M5 | € 0,87 | |
| Abdeckung | ||||
| 49 | 618762 | Abdeckung | € 91,46 | |
| Schraube M8 x 25 | ||||
| 50 | 617376 | Schraube M8 x 25 | € 1,59 | |
| Unterlegscheibe | ||||
| 51 | 615436 | Unterlegscheibe | € 0,87 | |
| Deckel | ||||
| 53 | 618761 | Deckel | € 9,68 | |
| Schraube | ||||
| 54 | 618763 | Schraube | € 0,83 | |
| Nicht bestellbar | ||||
| 55 | xxx | Nicht bestellbar | ||
| Zapfen | ||||
| 56 | 618506 | Zapfen | € 47,19 | |
| Klammer | ||||
| 57 | 620059 | Klammer | € 104,18 | |
| Federscheibe | ||||
| 58 | 623459 | Federscheibe | € 0,87 | |
| Sicherungsring | ||||
| 59 | 200617 | Sicherungsring | € 0,87 | |
| Stift | ||||
| 60 | 615446 | Stift | € 0,87 | |
| Dichtung | ||||
| 61 | 623460 | Dichtung | € 0,83 | |
| Schraube | ||||
| 62 | 623437 | Schraube | € 12,10 | |
