Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Festool 768704 ( MX1200/2EEF )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

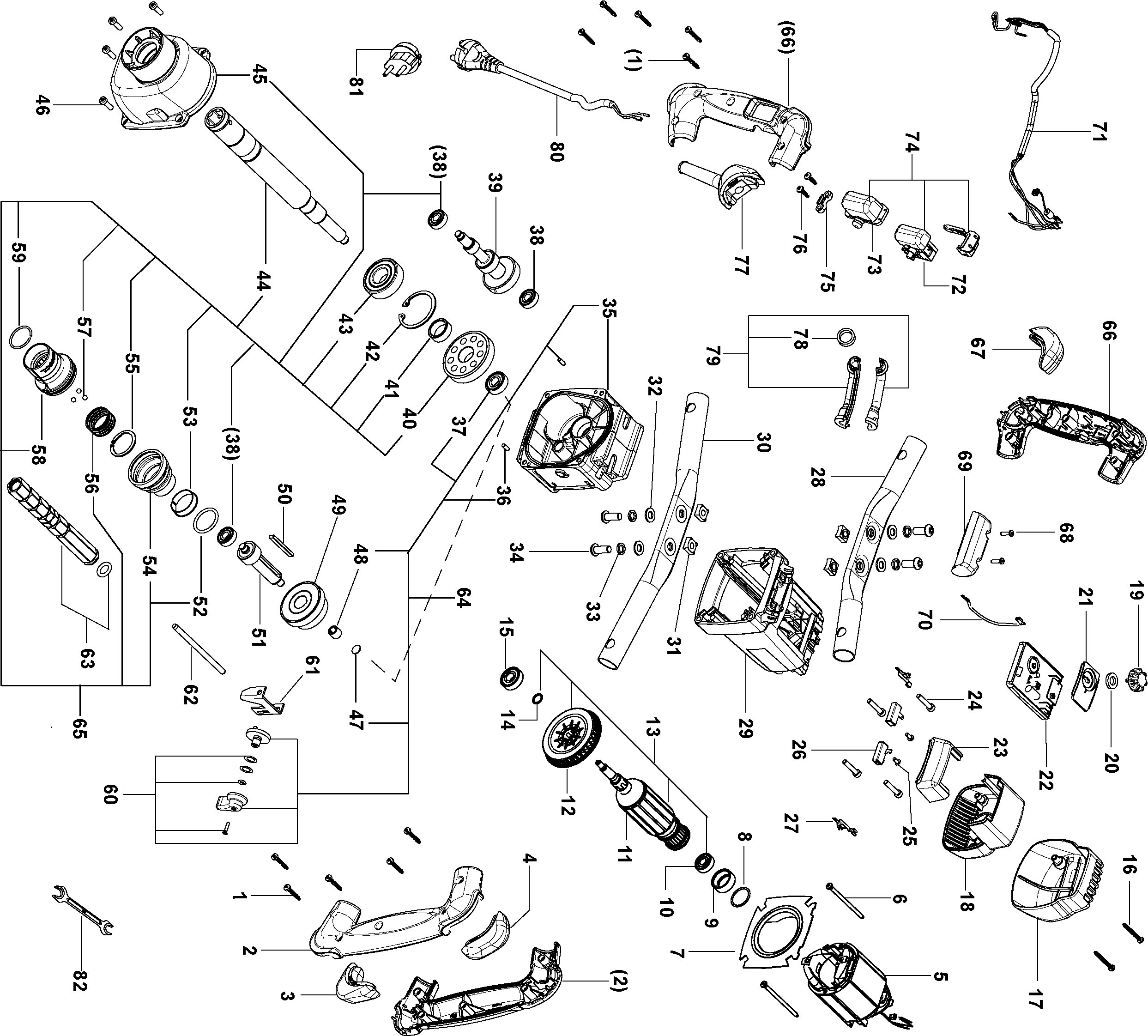

Zeichnungen der Festool 768704 ( MX1200/2EEF )
Teileliste der Festool 768704 ( MX1200/2EEF )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Schraube 4,0 x 25 mm | ||||
| 1 | 614772 | 1.39 | 1.65 | |
| Griff | ||||
| 2 | 769777 | 26.02 | 30.96 | |
| Dämpfer | ||||
| 3 | 768585 | 6.34 | 7.54 | |
| Dämpfer | ||||
| 4 | 768586 | 6.34 | 7.54 | |
| Feldpaket | ||||
| 5 | 766497 | 42.35 | 50.40 | |
| Schraube 4,0 x 60 mm | ||||
| 6 | 614776 | 1.39 | 1.65 | |
| Luftführungsscheibe | ||||
| 7 | 620693 | 2.04 | 2.43 | |
| O-ring | ||||
| 8 | 614992 | 1.39 | 1.65 | |
| Lagerring | ||||
| 9 | 438613 | 1.39 | 1.65 | |
| Lager | ||||
| 10 | 630466 | 7.92 | 9.42 | |
| Anker | ||||
| 11 | 766205 | 144.84 | 172.36 | |
| Ventilator | ||||
| 12 | 445205 | 10.30 | 12.26 | |
| Rotor MX 1200/2 E EF ET-BG | ||||
| 13 | 10553604 | 142.78 | 169.91 | |
| Distanzring | ||||
| 14 | 765877 | 5.02 | 5.97 | |
| Lager | ||||
| 15 | 763543 | 5.28 | 6.28 | |
| Schraube 4,0 x 35 mm | ||||
| 16 | 614773 | 1.39 | 1.65 | |
| Abdeckkappe | ||||
| 17 | 768686 | 6.79 | 8.08 | |
| Kappe | ||||
| 18 | 768224 | 6.73 | 8.01 | |
| Stellrad | ||||
| 19 | 440991 | 4.88 | 5.81 | |
| Dichtring | ||||
| 20 | 438509 | 1.45 | 1.73 | |
| Fenster | ||||
| 21 | 768873 | 3.56 | 4.24 | |
| Elektronik | ||||
| 22 | 766210 | 64.25 | 76.46 | |
| Beilage | ||||
| 23 | 768223 | 3.89 | 4.63 | |
| Schraube M5 x 25 | ||||
| 24 | 614860 | 1.39 | 1.65 | |
| Schraube | ||||
| 25 | 625071 | 1.39 | 1.65 | |
| Kohlebürste (paar) | ||||
| 26 | 627004 | 10.56 | 12.57 | |
| U-Bügel | ||||
| 27 | 443331 | 1.51 | 1.80 | |
| Rahmen | ||||
| 28 | 768632 | 62.68 | 74.59 | |
| Motorgehäuse | ||||
| 29 | 768230 | 14.76 | 17.56 | |
| Rahmen | ||||
| 30 | 768633 | 56.26 | 66.95 | |
| Mutter M8 | ||||
| 31 | 614473 | 1.39 | 1.65 | |
| Kohlehalter | ||||
| 32 | 761317 | 2.24 | 2.67 | |
| Unterlegscheibe | ||||
| 33 | 615028 | 1.39 | 1.65 | |
| Schraube | ||||
| 34 | 767120 | 1.39 | 1.65 | |
| Lagerdeckel | ||||
| 35 | 768687 | 68.12 | 81.06 | |
| Stift | ||||
| 36 | 614988 | 1.39 | 1.65 | |
| Lager | ||||
| 37 | 615493 | 5.74 | 6.83 | |
| Lager | ||||
| 38 | 763547 | 3.36 | 4.00 | |
| Vorgelege | ||||
| 39 | 765873 | 51.79 | 61.63 | |
| Spindelrad | ||||
| 40 | 60403582 | 24.80 | 29.51 | |
| Distanzrohr | ||||
| 41 | 765876 | 5.74 | 6.83 | |
| Sicherungsring | ||||
| 42 | 614804 | 1.39 | 1.65 | |
| Lager | ||||
| 43 | 614999 | 9.17 | 10.91 | |
| Abtriebswelle | ||||
| 44 | 10003803 | 90.27 | 107.42 | |
| Getriebegehäuse | ||||
| 45 | 768706 | 46.22 | 55.00 | |
| Schraube M5 x 16 | ||||
| 46 | 614859 | 1.39 | 1.65 | |
| Stützscheibe | ||||
| 47 | 592433 | 1.39 | 1.65 | |
| Nadelbuchse | ||||
| 48 | 614934 | 3.04 | 3.62 | |
| Spindel | ||||
| 49 | 620710 | 62.80 | 74.73 | |
| Federkeil | ||||
| 50 | 592443 | 4.75 | 5.65 | |
| Ritzel | ||||
| 51 | 620709 | 39.57 | 47.09 | |
| O-ring | ||||
| 52 | 401162 | 1.39 | 1.65 | |
| Gleithülse MXP 1000 E EF | ||||
| 53 | 10001347 | 1.39 | 1.65 | |
| Dichtlippe | ||||
| 54 | 764180 | 4.94 | 5.88 | |
| Sicherungsring | ||||
| 55 | 764184 | 3.89 | 4.63 | |
| Feder | ||||
| 56 | 10000545 | 1.39 | 1.65 | |
| Kugel | ||||
| 57 | 614486 | 1.39 | 1.65 | |
| Ring | ||||
| 58 | 768594 | 7.06 | 8.40 | |
| Federring | ||||
| 59 | 625048 | 1.39 | 1.65 | |
| Schaltrad kpl | ||||
| 60 | 769420 | 3.89 | 4.63 | |
| Kulisse | ||||
| 61 | 765885 | 8.05 | 9.58 | |
| Zapfen | ||||
| 62 | 620697 | 5.62 | 6.69 | |
| Adapter AD-EF-M14/80 ErgoFix | ||||
| 63 | 769091 | 17.28 | 20.56 | |
| Lagerdeckel kpl | ||||
| 64 | 769422 | 83.25 | 99.07 | |
| Getriebegehäuse | ||||
| 65 | 769423 | 129.83 | 154.50 | |
| Griff | ||||
| 66 | 769778 | 24.93 | 29.67 | |
| Dämpfer | ||||
| 67 | 768553 | 6.34 | 7.54 | |
| Linsenschraube 3,5 x 14 mm | ||||
| 68 | 400468 | 1.39 | 1.65 | |
| Klammer | ||||
| 69 | 768703 | 2.04 | 2.43 | |
| Leitung | ||||
| 70 | 620376 | 4.42 | 5.26 | |
| Verbindungsleitung MX 1200/2 E EF | ||||
| 71 | 10035758 | 22.63 | 26.93 | |
| Schalter | ||||
| 72 | 768875 | 15.73 | 18.72 | |
| Schalterdeckel | ||||
| 73 | 10040054 | 1.58 | 1.88 | |
| Schalter | ||||
| 74 | 769424 | 23.72 | 28.23 | |
| Klammer | ||||
| 75 | 619112 | 1.39 | 1.65 | |
| Schraube 4 x 16 mm | ||||
| 76 | 625697 | 1.39 | 1.65 | |
| Kabelschutzschlauch | ||||
| 77 | 10429748 | 5.41 | 6.44 | |
| Einlage MXP 1202 | ||||
| 78 | 10002818 | 1.39 | 1.65 | |
| Anschlussmuffe | ||||
| 79 | 769425 | 6.34 | 7.54 | |
| Netzkabel | ||||
| 80 | 10017768 | 24.32 | 28.94 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 81 | 767469 | |||
| Doppelmaulschlüssel | ||||
| 82 | 765735 | 9.58 | 11.40 | |
