Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Festool 500801 (MX1600/2EEFIL)'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

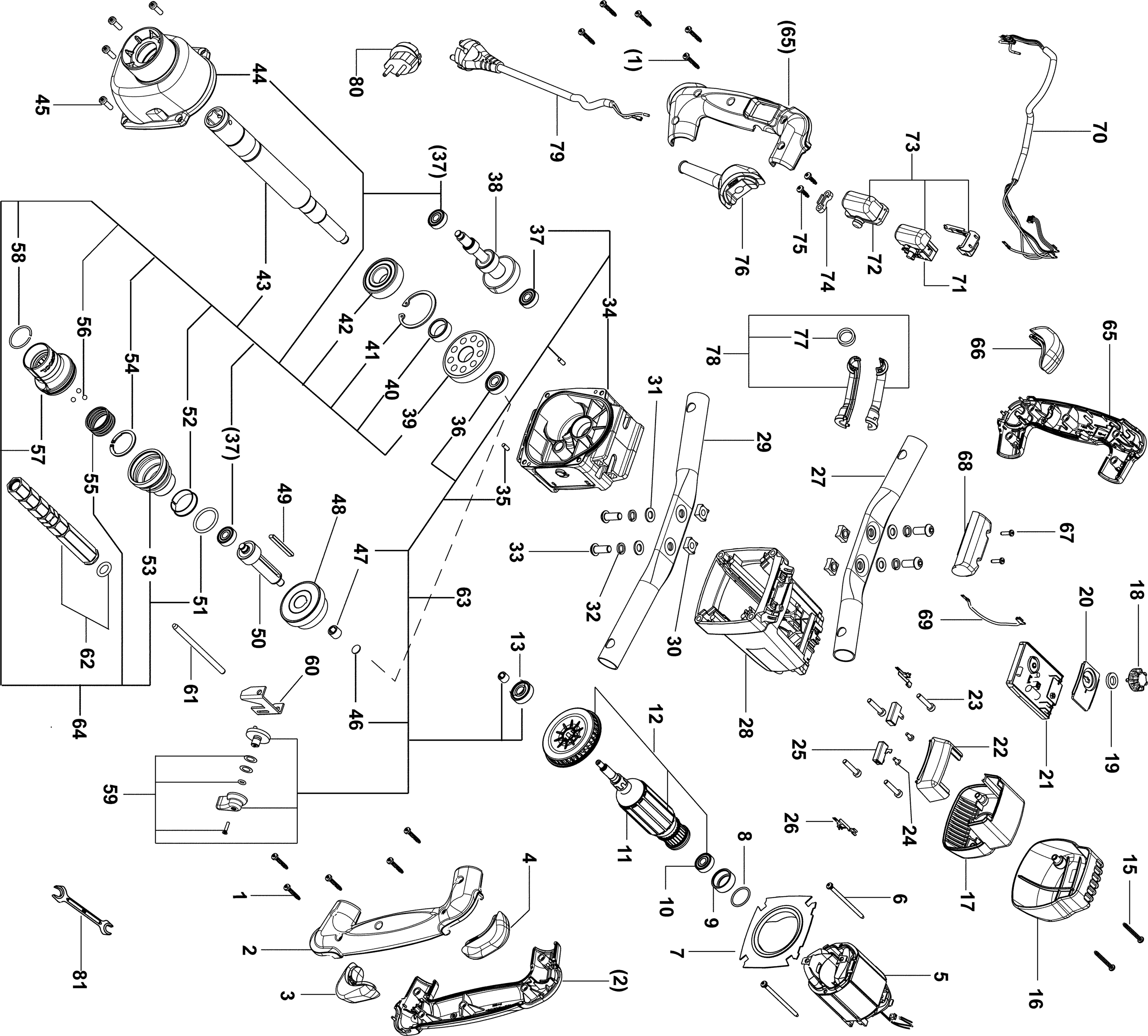

Zeichnungen der Festool 500801 (MX1600/2EEFIL)
Teileliste der Festool 500801 (MX1600/2EEFIL)
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Schraube 4,0 x 25 mm | ||||
| 1 | 614772 | 1.51 | 1.80 | |
| Griff | ||||
| 2 | 769777 | 27.10 | 32.25 | |
| Dämpfer | ||||
| 3 | 768585 | 7.34 | 8.73 | |
| Dämpfer | ||||
| 4 | 768586 | 7.20 | 8.57 | |
| Feldpaket | ||||
| 5 | 766496 | 42.35 | 50.40 | |
| Schraube 4,0 x 70 mm | ||||
| 6 | 614777 | 1.51 | 1.80 | |
| Luftführungsscheibe | ||||
| 7 | 620693 | 2.38 | 2.83 | |
| O-ring | ||||
| 8 | 614992 | 1.51 | 1.80 | |
| Lagerring | ||||
| 9 | 438613 | 1.51 | 1.80 | |
| Lager | ||||
| 10 | 630466 | 9.00 | 10.71 | |
| Anker | ||||
| 11 | 765890 | 142.78 | 169.91 | |
| Rotor MX 1600/2 E EF ET-BG | ||||
| 12 | 10553608 | 142.78 | 169.91 | |
| Lager | ||||
| 13 | 763543 | 5.76 | 6.85 | |
| Schraube 4,0 x 35 mm | ||||
| 15 | 614773 | 1.51 | 1.80 | |
| Abdeckkappe | ||||
| 16 | 768686 | 7.70 | 9.16 | |
| Kappe | ||||
| 17 | 768224 | 7.63 | 9.08 | |
| Stellrad | ||||
| 18 | 440991 | 5.54 | 6.59 | |
| Dichtring | ||||
| 19 | 438509 | 1.58 | 1.88 | |
| Fenster | ||||
| 20 | 768873 | 3.89 | 4.63 | |
| Elektronik | ||||
| 21 | 765893 | 64.25 | 76.46 | |
| Beilage | ||||
| 22 | 768223 | 4.46 | 5.31 | |
| Schraube M5 x 25 | ||||
| 23 | 614860 | 1.51 | 1.80 | |
| Schraube | ||||
| 24 | 625071 | 1.51 | 1.80 | |
| Kohlebürste (paar) | ||||
| 25 | 627004 | 11.52 | 13.71 | |
| U-Bügel | ||||
| 26 | 443331 | 1.73 | 2.06 | |
| Rahmen | ||||
| 27 | 768632 | 62.68 | 74.59 | |
| Motorgehäuse | ||||
| 28 | 10164929 | 14.88 | 17.71 | |
| Rahmen | ||||
| 29 | 768633 | 56.27 | 66.96 | |
| Mutter M8 | ||||
| 30 | 614473 | 1.51 | 1.80 | |
| Scheibe | ||||
| 31 | 761517 | 1.51 | 1.80 | |
| Unterlegscheibe | ||||
| 32 | 615028 | 1.51 | 1.80 | |
| Schraube | ||||
| 33 | 767120 | 1.51 | 1.80 | |
| Lagerdeckel | ||||
| 34 | 768687 | 68.37 | 81.36 | |
| Stift | ||||
| 35 | 614988 | 1.51 | 1.80 | |
| Lager | ||||
| 36 | 615493 | 6.26 | 7.45 | |
| Lager | ||||
| 37 | 763547 | 3.67 | 4.37 | |
| Vorgelege | ||||
| 38 | 765873 | 53.24 | 63.36 | |
| Spindelrad | ||||
| 39 | 60403582 | 25.17 | 29.95 | |
| Distanzrohr | ||||
| 40 | 765876 | 6.55 | 7.79 | |
| Sicherungsring | ||||
| 41 | 614804 | 1.51 | 1.80 | |
| Lager | ||||
| 42 | 614999 | 10.01 | 11.91 | |
| Abtriebswelle | ||||
| 43 | 10003803 | 90.27 | 107.42 | |
| Getriebegehäuse | ||||
| 44 | 768706 | 48.04 | 57.17 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 45 | 614856 | |||
| Stützscheibe | ||||
| 46 | 592433 | 1.51 | 1.80 | |
| Nadelbuchse | ||||
| 47 | 614934 | 3.38 | 4.02 | |
| Spindel | ||||
| 48 | 620710 | 65.22 | 77.61 | |
| Federkeil | ||||
| 49 | 592443 | 5.69 | 6.77 | |
| Ritzel | ||||
| 50 | 620709 | 41.14 | 48.96 | |
| O-ring | ||||
| 51 | 401162 | 1.51 | 1.80 | |
| Gleithülse MXP 1000 E EF | ||||
| 52 | 10001347 | 1.51 | 1.80 | |
| Dichtlippe | ||||
| 53 | 764180 | 5.62 | 6.69 | |
| Sicherungsring | ||||
| 54 | 764184 | 4.46 | 5.31 | |
| Feder | ||||
| 55 | 10000545 | 1.58 | 1.88 | |
| Kugel | ||||
| 56 | 614486 | 1.51 | 1.80 | |
| Ring | ||||
| 57 | 768594 | 8.06 | 9.59 | |
| Federring | ||||
| 58 | 625048 | 1.51 | 1.80 | |
| Schaltrad kpl | ||||
| 59 | 769420 | 4.68 | 5.57 | |
| Kulisse | ||||
| 60 | 765885 | 9.65 | 11.48 | |
| Zapfen | ||||
| 61 | 620697 | 6.41 | 7.63 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 62 | --- | |||
| Lagerdeckel kpl | ||||
| 63 | 769428 | 91.23 | 108.56 | |
| Getriebegehäuse | ||||
| 64 | 769423 | 134.92 | 160.55 | |
| Griff | ||||
| 65 | 769778 | 25.89 | 30.81 | |
| Dämpfer | ||||
| 66 | 768553 | 7.34 | 8.73 | |
| Linsenschraube 3,5 x 14 mm | ||||
| 67 | 400468 | 1.51 | 1.80 | |
| Klammer | ||||
| 68 | 768703 | 2.23 | 2.65 | |
| Leitung | ||||
| 69 | 620376 | 4.82 | 5.74 | |
| Verbindungsleitung MX 1200/2 E EF | ||||
| 70 | 10035758 | 23.35 | 27.79 | |
| Schalter | ||||
| 71 | 768875 | 15.73 | 18.72 | |
| Schalterdeckel | ||||
| 72 | 10040054 | 1.73 | 2.06 | |
| Schalter | ||||
| 73 | 769424 | 23.72 | 28.23 | |
| Klammer | ||||
| 74 | 619112 | 1.51 | 1.80 | |
| Schraube 4 x 16 mm | ||||
| 75 | 625697 | 1.51 | 1.80 | |
| Kabelschutzschlauch | ||||
| 76 | 10429748 | 6.55 | 7.79 | |
| Einlage MXP 1202 | ||||
| 77 | 10002818 | 1.51 | 1.80 | |
| Anschlussmuffe | ||||
| 78 | 769425 | 7.56 | 9.00 | |
| Netzkabel Mx 1600/2 Il, 4,2 m | ||||
| 79 | 10017771 | 24.32 | 28.94 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 80 | --- | |||
| Doppelmaulschlüssel | ||||
| 81 | 765735 | 10.87 | 12.94 | |
