Festool MX 1600/2 EQ DUO Zeichnungen und Teile
Genaue Typennummer:
769238
769238

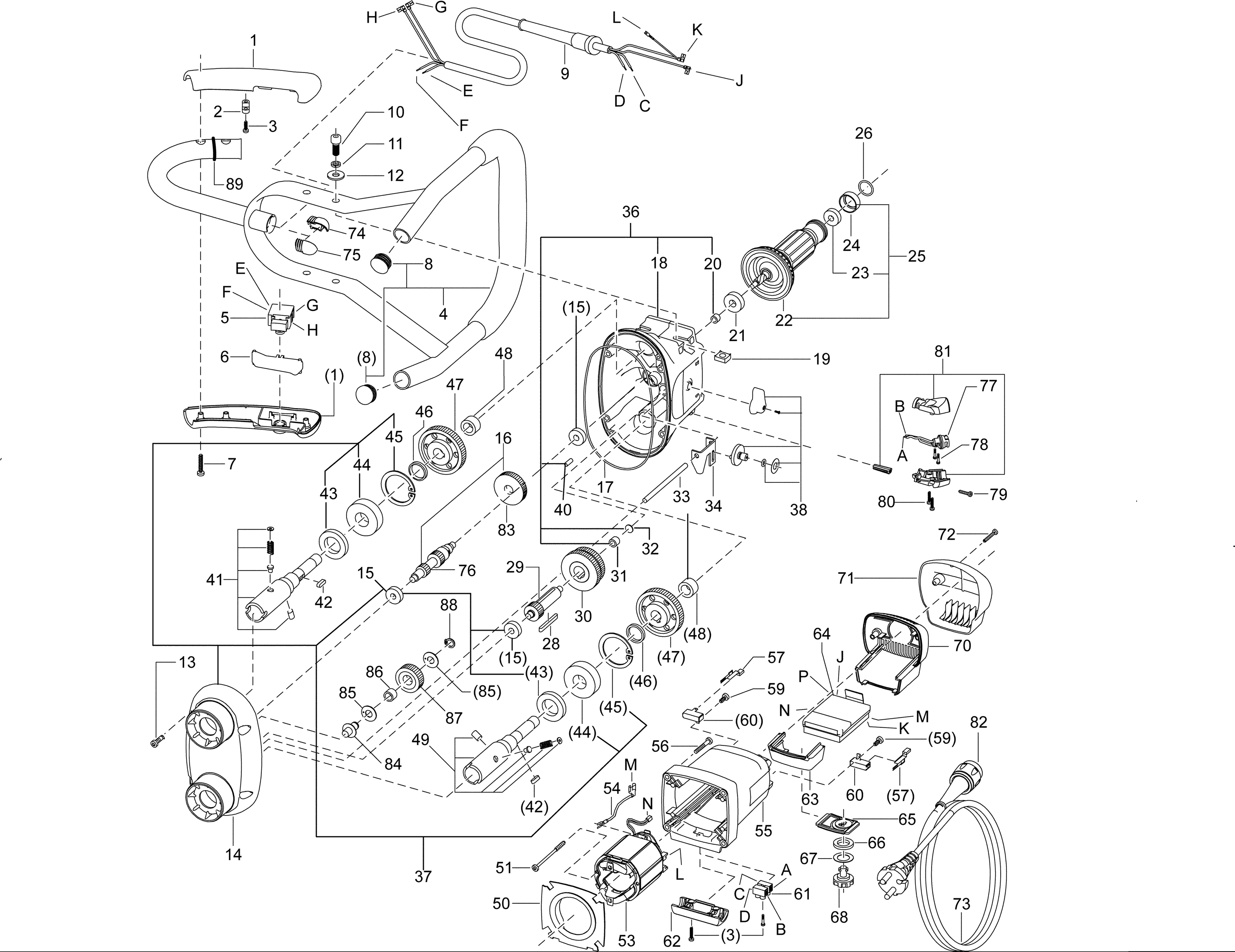

Zeichnungen der FESTOOL 769238 ( MX1600/2EQDUO )
Teileliste der FESTOOL 769238 ( MX1600/2EQDUO )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Griff | ||||
| 1 | 768739 | Griff | € 16.22 | |
| Klemmbrücke | ||||
| 2 | 593250 | Klemmbrücke | € 1.06 | |
| Linsenschraube 3,5 x 14 mm | ||||
| 3 | 400468 | Linsenschraube 3,5 x 14 mm | € 1.06 | |
| Rahmen | ||||
| 4 | 767886 | Rahmen | € 148.44 | |
| Schalter | ||||
| 5 | 768340 | Schalter | € 11.58 | |
| Schalterdeckel | ||||
| 6 | 768611 | Schalterdeckel | € 1.57 | |
| Schraube 4,0 x 25 mm | ||||
| 7 | 614772 | Schraube 4,0 x 25 mm | € 1.06 | |
| Stopfen | ||||
| 8 | 615506 | Stopfen | € 1.13 | |
| Verbindungsleitung | ||||
| 9 | 621630 | Verbindungsleitung | € 28.55 | |
| Schraube M8 x 20 | ||||
| 10 | 614458 | Schraube M8 x 20 | € 1.06 | |
| Unterlegscheibe | ||||
| 11 | 615028 | Unterlegscheibe | € 1.06 | |
| Unterlegscheibe | ||||
| 12 | 614900 | Unterlegscheibe | € 1.06 | |
| Schraube M5 x 16 | ||||
| 13 | 614859 | Schraube M5 x 16 | € 1.06 | |
| Getriebegehäuse | ||||
| 14 | 769313 | Getriebegehäuse | € 60.17 | |
| Lager | ||||
| 15 | 614958 | Lager | € 4.36 | |
| Vorgelege | ||||
| 16 | 626290 | Vorgelege | € 58.56 | |
| O-ring | ||||
| 17 | 617865 | O-ring | € 3.43 | |
| Lagerdeckel | ||||
| 18 | 767884 | Lagerdeckel | € 67.85 | |
| Mutter M8 | ||||
| 19 | 614473 | Mutter M8 | € 1.06 | |
| Nadelbuchse | ||||
| 20 | 615498 | Nadelbuchse | € 4.36 | |
| Lager | ||||
| 21 | 615244 | Lager | € 5.87 | |
| Ventilator | ||||
| 22 | 445205 | Ventilator | € 8.47 | |
| Lager | ||||
| 23 | 623708 | Lager | € 4.28 | |
| Lagerring | ||||
| 24 | 438613 | Lagerring | € 1.13 | |
| Anker-set | ||||
| 25 | 769433 | Anker-set | € 139.54 | |
| O-ring | ||||
| 26 | 614992 | O-ring | € 1.06 | |
| Federkeil | ||||
| 28 | 592443 | Federkeil | € 2.76 | |
| Ritzel | ||||
| 29 | 617848 | Ritzel | € 34.49 | |
| Vorgelegezwilin | ||||
| 30 | 617851 | Vorgelegezwilin | € 63.09 | |
| Nadelbuchse | ||||
| 31 | 614934 | Nadelbuchse | € 2.86 | |
| Stützscheibe | ||||
| 32 | 592433 | Stützscheibe | € 1.13 | |
| Zapfen | ||||
| 33 | 620697 | Zapfen | € 3.69 | |
| Kulisse | ||||
| 34 | 765885 | Kulisse | € 5.12 | |
| Lagerdeckel kpl | ||||
| 36 | 769434 | Lagerdeckel kpl | € 89.35 | |
| Getriebegehäuse | ||||
| 37 | 769432 | Getriebegehäuse | € 82.32 | |
| Schaltrad kpl | ||||
| 38 | 769435 | Schaltrad kpl | € 2.24 | |
| Stift | ||||
| 40 | 614988 | Stift | € 1.06 | |
| Spindel | ||||
| 41 | 618003 | Spindel | € 80.46 | |
| Keil | ||||
| 42 | 620797 | Keil | € 1.06 | |
| Dichtring | ||||
| 43 | 615358 | Dichtring | € 7.04 | |
| Lager | ||||
| 44 | 614999 | Lager | € 9.42 | |
| Sicherungsring | ||||
| 45 | 614804 | Sicherungsring | € 1.13 | |
| Ring | ||||
| 46 | 620717 | Ring | € 4.01 | |
| Rad | ||||
| 47 | 617850 | Rad | € 41.45 | |
| Nadellager | ||||
| 48 | 614967 | Nadellager | € 18.60 | |
| Spindel | ||||
| 49 | 618002 | Spindel | € 80.46 | |
| Luftführungsscheibe | ||||
| 50 | 620693 | Luftführungsscheibe | € 1.57 | |
| Schraube 4,0 x 70 mm | ||||
| 51 | 614777 | Schraube 4,0 x 70 mm | € 1.06 | |
| Feldpaket | ||||
| 53 | 766496 | Feldpaket | € 40.75 | |
| Leitung | ||||
| 54 | 620376 | Leitung | € 4.15 | |
| MOTORBEHUIZING | ||||
| 55 | 10164929 | MOTORBEHUIZING | € 14.05 | |
| Schraube M5 x 25 | ||||
| 56 | 614860 | Schraube M5 x 25 | € 1.06 | |
| U-BEUGEL | ||||
| 57 | 443331 | U-BEUGEL | € 1.36 | |
| Schraube | ||||
| 59 | 625071 | Schraube | € 1.06 | |
| Kohlebürste (paar) | ||||
| 60 | 627004 | Kohlebürste (paar) | € 9.22 | |
| Klammer | ||||
| 61 | 621139 | Klammer | € 5.80 | |
| Klammer | ||||
| 62 | 768227 | Klammer | € 2.09 | |
| Beilage | ||||
| 63 | 768223 | Beilage | € 2.73 | |
| Elektronik | ||||
| 64 | 765893 | Elektronik | € 61.81 | |
| Fenster | ||||
| 65 | 768873 | Fenster | € 3.51 | |
| Dichtring | ||||
| 66 | 438509 | Dichtring | € 1.13 | |
| Passscheibe | ||||
| 67 | 219112 | Passscheibe | € 1.06 | |
| Stellrad | ||||
| 68 | 440991 | Stellrad | € 4.76 | |
| Kappe | ||||
| 70 | 768224 | Kappe | € 5.80 | |
| Deckel | ||||
| 71 | 621050 | Deckel | € 5.41 | |
| Schraube 4,0 x 35 mm | ||||
| 72 | 614773 | Schraube 4,0 x 35 mm | € 1.06 | |
| PLUG-IT KABEL H05 RN-F-7,5 | ||||
| 73 | 203920 | PLUG-IT KABEL H05 RN-F-7,5 | € 30.52 | |
| Tülle | ||||
| 74 | 768740 | Tülle | € 1.13 | |
| Tülle | ||||
| 75 | 768735 | Tülle | € 1.13 | |
| Vorgelege | ||||
| 76 | 626289 | Vorgelege | € 40.58 | |
| Steckergehäuse 120-230v | ||||
| 77 | 489926 | Steckergehäuse 120-230v | € 6.52 | |
| Linsenschraube 3,5 x 10 mm | ||||
| 78 | 219031 | Linsenschraube 3,5 x 10 mm | € 1.06 | |
| Linsenschraube 4,0 x 16 mm | ||||
| 79 | 228713 | Linsenschraube 4,0 x 16 mm | € 1.06 | |
| Schraube | ||||
| 80 | 627502 | Schraube | € 1.06 | |
| Plug it-halter | ||||
| 81 | 768293 | Plug it-halter | € 7.28 | |
| Nicht mehr lieferbar | ||||
| 82 | --- | Nicht mehr lieferbar | ||
| Zahnrad | ||||
| 83 | 620705 | Zahnrad | € 19.59 | |
| Zapfen | ||||
| 84 | 617838 | Zapfen | € 14.89 | |
| Ring | ||||
| 85 | 617833 | Ring | € 14.35 | |
| Lager | ||||
| 86 | 617880 | Lager | € 6.09 | |
| Rad | ||||
| 87 | 617837 | Rad | € 26.57 | |
| Sicherungsring | ||||
| 88 | 614799 | Sicherungsring | € 1.06 | |
| O-ring | ||||
| 89 | 401162 | O-ring | € 1.06 | |
| Schalterschutz | ||||
| 90 | 769309 | Schalterschutz | € 7.35 | |
| Funkentstoerdrossel | ||||
| 91 | 10001772 | Funkentstoerdrossel | € 1.67 | |
