Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Festool 490176 (OF1010EBQ230V)'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

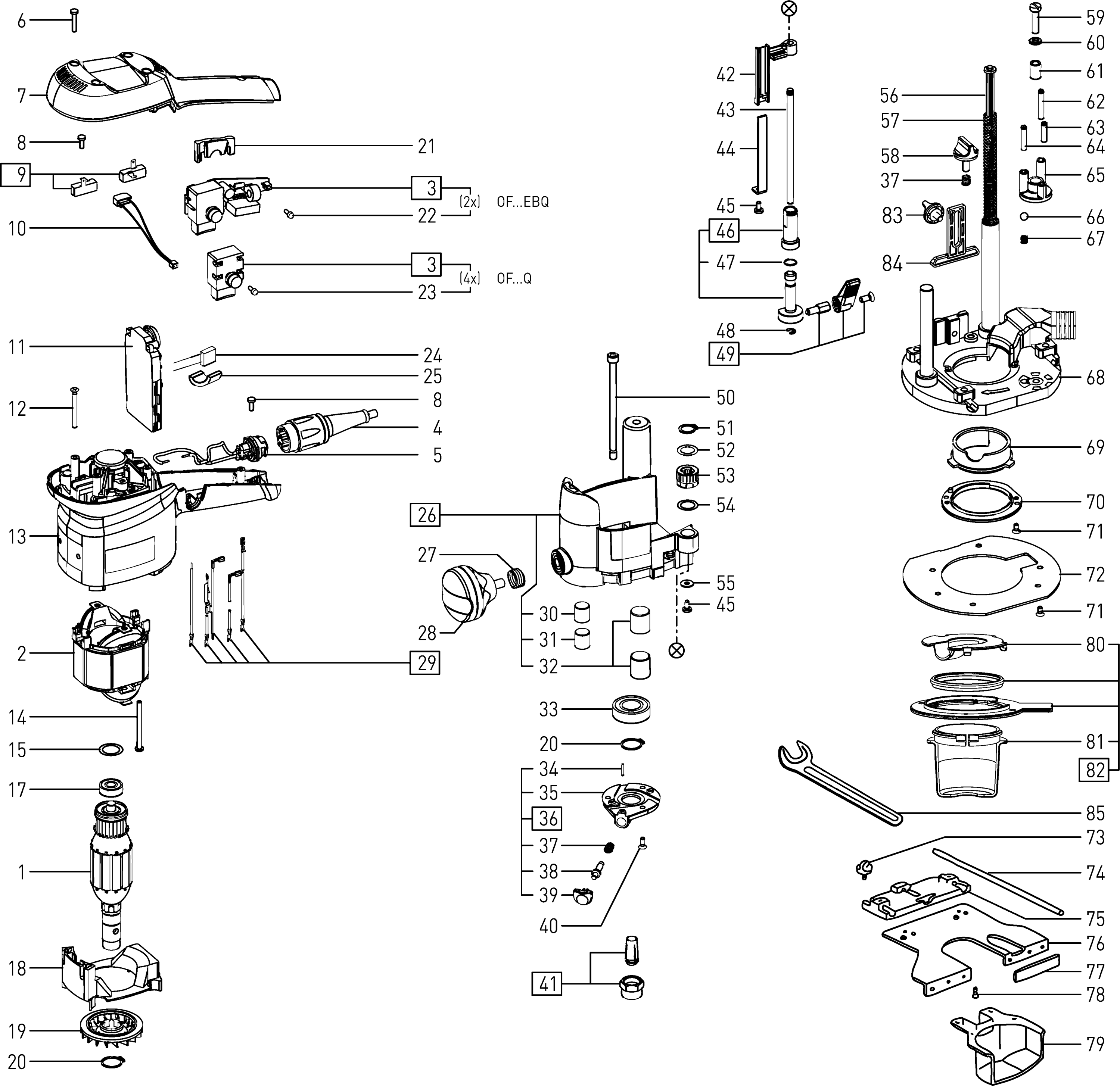

Zeichnungen der Festool 490176 (OF1010EBQ230V)
Teileliste der Festool 490176 (OF1010EBQ230V)
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Anker 230 V | ||||
| 1 | 492040 | 135.88 | 161.70 | |
| Feldpaket 230 V | ||||
| 2 | 491885 | 55.30 | 65.81 | |
| Schaltermodul | ||||
| 3 | 490136 | 27.35 | 32.55 | |
| PLUG IT-KABEL H05 RN-F-4 | ||||
| 4 | 203914 | 24.00 | 28.56 | |
| Steckergehäuse 120-230v | ||||
| 5 | 489926 | 9.36 | 11.14 | |
| Linsenschraube 3,5 x 16 mm | ||||
| 6 | 400584 | 1.51 | 1.80 | |
| Gehäusedeckel | ||||
| 7 | 463090 | 8.06 | 9.59 | |
| Linsenschraube 3,5 x 10 mm | ||||
| 8 | 219031 | 7.32 | 8.71 | |
| Kohlehalter (paar) 230v | ||||
| 9 | 488579 | 11.52 | 13.71 | |
| Tachospule | ||||
| 10 | 457920 | 8.14 | 9.69 | |
| Electronic 230-240v | ||||
| 11 | 490144 | 99.10 | 117.93 | |
| Senkschraube M4 x 40 | ||||
| 12 | 400866 | 1.51 | 1.80 | |
| Motorgehäuse | ||||
| 13 | 463087 | 22.02 | 26.20 | |
| Linsenschraube 4 x 50 mm | ||||
| 14 | 228707 | 1.51 | 1.80 | |
| Ausgleichscheibe 14 x 21,8 x 0,3 mm | ||||
| 15 | 203777 | 1.51 | 1.80 | |
| Rillenkugellager 608 D1 MC3 E U152 J2 HA1 | ||||
| 17 | 10775821 | 5.54 | 6.59 | |
| Luftführungsscheibe | ||||
| 18 | 434430 | 2.30 | 2.74 | |
| Ventilator | ||||
| 19 | 440171 | 2.30 | 2.74 | |
| Sicherungsring | ||||
| 20 | 401191 | 1.51 | 1.80 | |
| Brücke | ||||
| 21 | 463095 | 1.51 | 1.80 | |
| Linsenschraube M3 x 6,5 | ||||
| 22 | 228718 | 1.51 | 1.80 | |
| Zylinderschraube M3 x 6,5 | ||||
| 23 | 400605 | 1.51 | 1.80 | |
| Kondensator | ||||
| 24 | 492778 | 18.15 | 21.60 | |
| Streifen | ||||
| 25 | 434716 | 1.51 | 1.80 | |
| Lagerdeckel | ||||
| 26 | 490564 | 88.09 | 104.83 | |
| Druckfeder | ||||
| 27 | 440729 | 1.51 | 1.80 | |
| Griff | ||||
| 28 | 487554 | 5.62 | 6.69 | |
| Litzensortiment | ||||
| 29 | 491194 | 31.22 | 37.15 | |
| Ring | ||||
| 30 | 436301 | 2.66 | 3.17 | |
| Du-buchse 12x14x12 GGB 1212 DP4 | ||||
| 31 | 210031 | 1.51 | 1.80 | |
| Buchse | ||||
| 32 | 400994 | 1.51 | 1.80 | |
| Rillenkugellager | ||||
| 33 | 462795 | 10.51 | 12.51 | |
| Hülse | ||||
| 34 | 200747 | 1.51 | 1.80 | |
| Deckel | ||||
| 35 | 473550 | 7.70 | 9.16 | |
| Deckel | ||||
| 36 | 494788 | 13.67 | 16.27 | |
| Druckfeder | ||||
| 37 | 444754 | 1.51 | 1.80 | |
| Bolzen | ||||
| 38 | 436305 | 10.01 | 11.91 | |
| Kappe | ||||
| 39 | 450206 | 1.51 | 1.80 | |
| Senkschraube M4 x 10 | ||||
| 40 | 228581 | 1.51 | 1.80 | |
| Spannzange | ||||
| 41 | 488755 | 72.13 | 85.83 | |
| Spannzange | ||||
| 41 | 488761 | 52.00 | 61.88 | |
| Zeiger | ||||
| 42 | 492173 | 17.06 | 20.30 | |
| Tiefenanschlag | ||||
| 43 | 450677 | 3.53 | 4.20 | |
| Anschlag | ||||
| 44 | 450678 | 7.56 | 9.00 | |
| Linsenschraube M4 x 8 | ||||
| 45 | 228570 | 9.17 | 10.91 | |
| Feineinstellung | ||||
| 46 | 490143 | 22.02 | 26.20 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 47 | 200926 | |||
| Scheibe | ||||
| 48 | 400106 | 3.89 | 4.63 | |
| Hebel | ||||
| 49 | 490429 | 19.24 | 22.90 | |
| Schraube | ||||
| 50 | 400492 | 6.41 | 7.63 | |
| Sicherungsring | ||||
| 51 | 216770 | 1.51 | 1.80 | |
| PASSSCHEIBE 13 X 19 X 0,5 MM | ||||
| 52 | 228503 | 1.51 | 1.80 | |
| Stellrad | ||||
| 53 | 457351 | 3.74 | 4.45 | |
| Ausgleichscheibe 13,2 x 18,8 x 0,2 mm | ||||
| 54 | 436828 | 1.51 | 1.80 | |
| Scheibe | ||||
| 55 | 403100 | 1.51 | 1.80 | |
| Bolzen | ||||
| 56 | 455791 | 1.51 | 1.80 | |
| Druckfeder | ||||
| 57 | 436377 | 1.66 | 1.98 | |
| Drehknopf | ||||
| 58 | 444633 | 2.23 | 2.65 | |
| Zylinderschraube M6 x 25 | ||||
| 59 | 400859 | 1.51 | 1.80 | |
| Scheibe 6,4 mm | ||||
| 60 | 200578 | 1.51 | 1.80 | |
| Buchse | ||||
| 61 | 436300 | 1.94 | 2.31 | |
| Gewindestift M5 x 30 | ||||
| 62 | 451537 | 1.51 | 1.80 | |
| Gewindestift M5 x 20 | ||||
| 63 | 451535 | 1.58 | 1.88 | |
| Gewindestift M5 x 25 | ||||
| 64 | 451536 | 1.58 | 1.88 | |
| Anschlag | ||||
| 65 | 436520 | 13.67 | 16.27 | |
| Kugel | ||||
| 66 | 783305 | 1.51 | 1.80 | |
| Druckfeder | ||||
| 67 | 436528 | 2.04 | 2.43 | |
| Tischplatte | ||||
| 68 | 488577 | 80.34 | 95.60 | |
| Haube | ||||
| 69 | 450507 | 2.30 | 2.74 | |
| Buchse | ||||
| 70 | 10364663 | 1.80 | 2.14 | |
| Senkschraube M4 x 8 | ||||
| 71 | 228737 | 1.51 | 1.80 | |
| Platte | ||||
| 72 | 436477 | 14.16 | 16.85 | |
| Drehknopf | ||||
| 73 | 436195 | 1.80 | 2.14 | |
| Rundführung | ||||
| 74 | 451754 | 7.63 | 9.08 | |
| Führung | ||||
| 75 | 483449 | 6.26 | 7.45 | |
| Endanschlag DF500 | ||||
| 76 | 10035623 | 19.48 | 23.18 | |
| Auflage | ||||
| 77 | 437478 | 1.51 | 1.80 | |
| Senkschraube 4,0 x 10 mm | ||||
| 78 | 219102 | 1.51 | 1.80 | |
| Spänefanghaube | ||||
| 79 | 437307 | 7.70 | 9.16 | |
| Abdeckung | ||||
| 80 | 466885 | 2.09 | 2.49 | |
| Haube | ||||
| 81 | 467468 | 2.09 | 2.49 | |
| Spanfänger | ||||
| 82 | 493180 | 23.00 | 27.37 | |
| Drehknopf | ||||
| 83 | 436195 | 1.80 | 2.14 | |
| Abstützung | ||||
| 84 | 438608 | 2.95 | 3.51 | |
| Gabelschlüssel Sw 19 | ||||
| 85 | 772049 | 9.58 | 11.40 | |
