Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Festool 10366390 (OF1010REBQ)'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

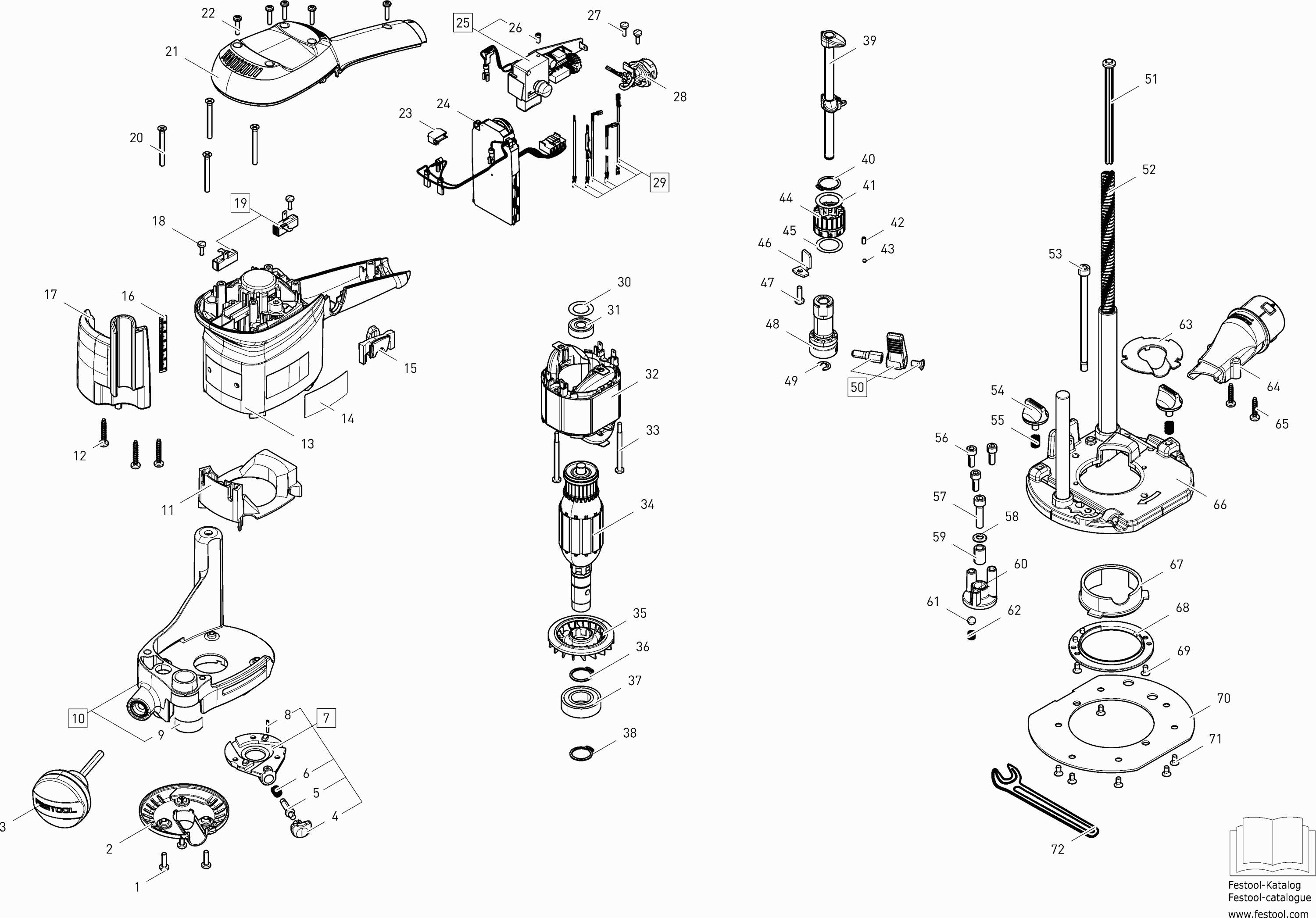

Zeichnungen der Festool 10366390 (OF1010REBQ)
Teileliste der Festool 10366390 (OF1010REBQ)
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Linsenschraube M4 x 14 | ||||
| 1 | 445566 | 14.59 | 17.36 | |
| Abdeckung OF 1010 R | ||||
| 2 | 10365962 | 2.16 | 2.57 | |
| Griff | ||||
| 3 | 491590 | 9.79 | 11.65 | |
| Kappe | ||||
| 4 | 450206 | 1.51 | 1.80 | |
| Bolzen | ||||
| 5 | 436305 | 10.01 | 11.91 | |
| Druckfeder | ||||
| 6 | 444754 | 1.51 | 1.80 | |
| Deckel | ||||
| 7 | 494788 | 13.67 | 16.27 | |
| Hülse | ||||
| 8 | 200747 | 1.51 | 1.80 | |
| Klebeetikett OF 1010 R | ||||
| 9 | 10417202 | 2.09 | 2.49 | |
| Lagerdeckel OF 1010 R ET-BG | ||||
| 10 | 10490991 | 139.63 | 166.16 | |
| Luftführungsscheibe | ||||
| 11 | 434430 | 2.30 | 2.74 | |
| Linsenschraube 4,0 x 25 mm | ||||
| 12 | 400695 | 1.51 | 1.80 | |
| Motorgehäuse | ||||
| 13 | 463087 | 22.02 | 26.20 | |
| Type plate OF 1010 EBQR | ||||
| 14 | 10418146 | 2.52 | 3.00 | |
| Brücke | ||||
| 15 | 463095 | 1.51 | 1.80 | |
| Waage VON 1010 R | ||||
| 16 | 10366352 | 1.78 | 2.12 | |
| AFDEKKING OF 1010 R | ||||
| 17 | 10417120 | 7.06 | 8.40 | |
| Abdeckung OF 1010 R | ||||
| 17 | 10365961 | 4.75 | 5.65 | |
| Linsenschraube 3,5 x 10 mm | ||||
| 18 | 219031 | 7.32 | 8.71 | |
| Kohlehalter (paar) 230v | ||||
| 19 | 488579 | 11.52 | 13.71 | |
| Senkschraube M4 x 40 | ||||
| 20 | 400866 | 1.51 | 1.80 | |
| Gehäusedeckel | ||||
| 21 | 463090 | 8.06 | 9.59 | |
| Linsenschraube 3,5 x 10 mm | ||||
| 22 | 219031 | 7.32 | 8.71 | |
| Tachospule | ||||
| 23 | 457920 | 8.14 | 9.69 | |
| Elektronik OF 1010 EBQR 230V ET-BG | ||||
| 24 | 205795 | 97.65 | 116.20 | |
| Schaltermodul OF 1010 R ET-BG | ||||
| 25 | 205794 | 26.98 | 32.11 | |
| Linsenschraube M3 x 6,5 | ||||
| 26 | 228718 | 1.51 | 1.80 | |
| Ovalkopfschraube KT-3,5x16-FK10-T15 schw | ||||
| 27 | 10357783 | 1.51 | 1.80 | |
| Steckergehäuse | ||||
| 28 | 489620 | 10.22 | 12.16 | |
| Ausgleichscheibe 14 x 21,8 x 0,3 mm | ||||
| 30 | 203777 | 1.51 | 1.80 | |
| Rillenkugellager 608 D1 MC3 E U152 J2 HA1 | ||||
| 31 | 10775821 | 5.54 | 6.59 | |
| Feldmontage OF 1010 R 230V ET-BG | ||||
| 32 | 10439205 | 54.57 | 64.94 | |
| Linsenschraube 4 x 50 mm | ||||
| 33 | 228707 | 1.51 | 1.80 | |
| Anker 230 V | ||||
| 34 | 492040 | 135.88 | 161.70 | |
| Ventilator | ||||
| 35 | 440171 | 2.30 | 2.74 | |
| Sicherungsring | ||||
| 36 | 401191 | 1.51 | 1.80 | |
| Rillenkugellager | ||||
| 37 | 462795 | 10.51 | 12.51 | |
| Sicherungsring | ||||
| 38 | 401191 | 1.51 | 1.80 | |
| Tiefenanschlag OF 1000 E ET-BG | ||||
| 39 | 10490993 | 13.79 | 16.41 | |
| Sicherungsring | ||||
| 40 | 401191 | 1.51 | 1.80 | |
| Scheibe | ||||
| 41 | 462628 | 1.51 | 1.80 | |
| Druckfeder | ||||
| 42 | 444127 | 1.51 | 1.80 | |
| Kugel 3 mm | ||||
| 43 | 200861 | 1.51 | 1.80 | |
| Stellrad | ||||
| 44 | 462621 | 4.82 | 5.74 | |
| Ausgleichscheibe 17,3 x 23,8 x 0,3 mm | ||||
| 45 | 400220 | 1.51 | 1.80 | |
| Stoppwinkel OF 1010 R | ||||
| 46 | 10386851 | 1.51 | 1.80 | |
| Linsenschraube M4 x 14 | ||||
| 47 | 445566 | 14.59 | 17.36 | |
| Feineinstellung | ||||
| 48 | 492416 | 27.71 | 32.97 | |
| Scheibe | ||||
| 49 | 228518 | 1.51 | 1.80 | |
| Hebel | ||||
| 50 | 492004 | 25.17 | 29.95 | |
| Bolzen | ||||
| 51 | 455791 | 1.51 | 1.80 | |
| Druckfeder OF 1010 R | ||||
| 52 | 10509353 | 2.16 | 2.57 | |
| Schraube | ||||
| 53 | 400492 | 6.41 | 7.63 | |
| Drehknopf | ||||
| 54 | 436195 | 1.80 | 2.14 | |
| Druckfeder OF 1010 R | ||||
| 55 | 10474848 | 1.51 | 1.80 | |
| Ch. Kopfschraube DIN 912-M5x14 Long Lok | ||||
| 56 | 10364156 | 3.17 | 3.77 | |
| Zylinderschraube M6 x 25 | ||||
| 57 | 400859 | 1.51 | 1.80 | |
| Scheibe 6,4 mm | ||||
| 58 | 200578 | 1.51 | 1.80 | |
| Buchse | ||||
| 59 | 436300 | 1.94 | 2.31 | |
| Anschlag | ||||
| 60 | 436520 | 13.67 | 16.27 | |
| Kugel | ||||
| 61 | 783305 | 1.51 | 1.80 | |
| Druckfeder | ||||
| 62 | 436528 | 2.04 | 2.43 | |
| Abdeckung | ||||
| 63 | 466885 | 2.09 | 2.49 | |
| Extr. Verbinder OF 1010 R | ||||
| 64 | 10364527 | 9.00 | 10.71 | |
| Linsenschraube PT-4.0x20-KT15 | ||||
| 65 | 228567 | 1.51 | 1.80 | |
| Platte OF 1000 E ET-BG | ||||
| 66 | 10490994 | 72.24 | 85.97 | |
| Haube | ||||
| 67 | 450507 | 2.30 | 2.74 | |
| Buchse | ||||
| 68 | 10364663 | 1.80 | 2.14 | |
| Senkschraube M4 x 8 | ||||
| 69 | 228737 | 1.51 | 1.80 | |
| Kreuzkopfführung OF 1010 R | ||||
| 70 | 10364537 | 23.11 | 27.50 | |
| Senkschraube M4 x 8 | ||||
| 71 | 228737 | 1.51 | 1.80 | |
| Gabelschlüssel Sw 19 | ||||
| 72 | 772049 | 9.58 | 11.40 | |
