Festool RAS 180.03 E 230V-240V Zeichnungen und Teile
Genaue Typennummer:
493670
493670

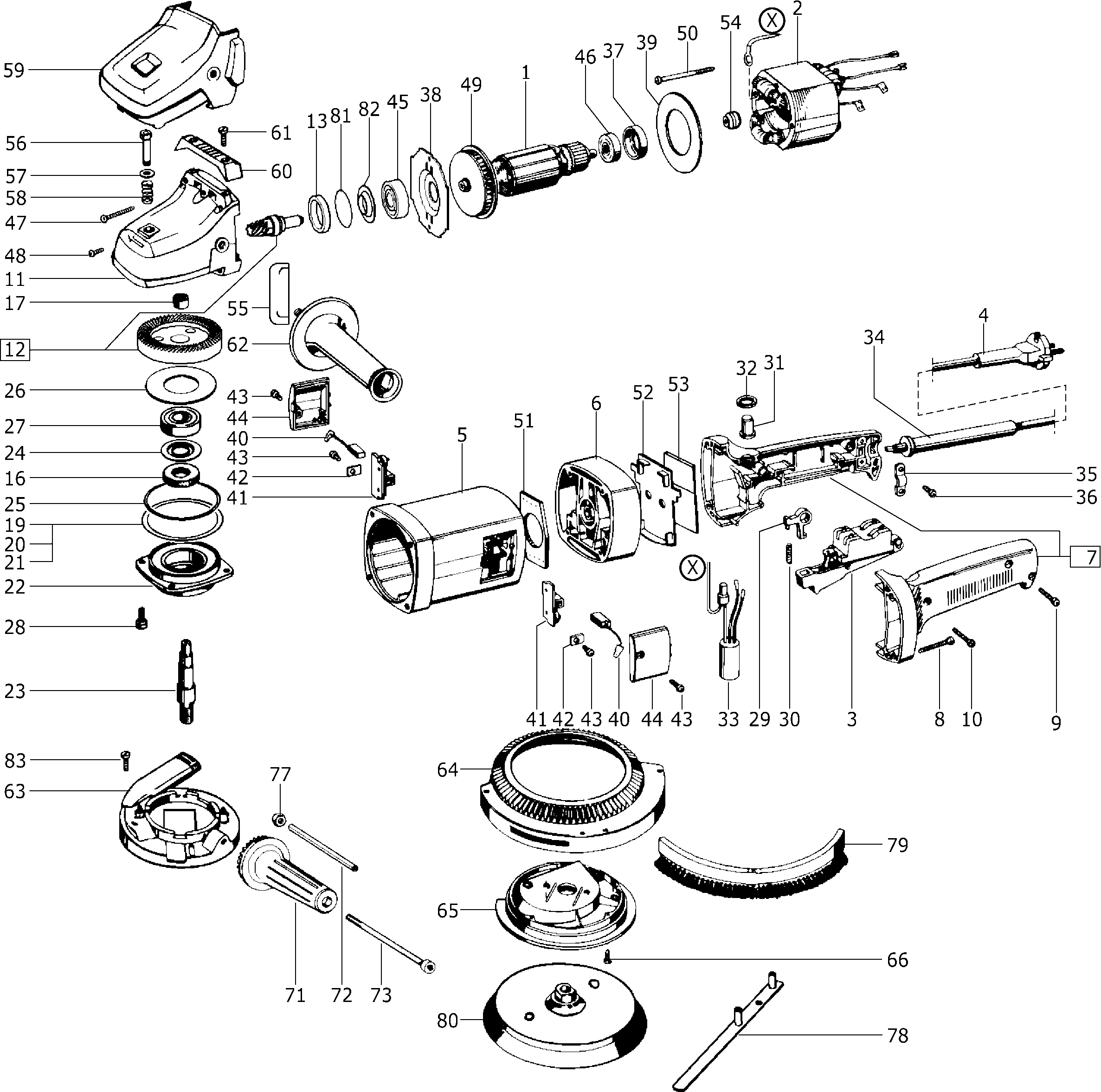

Zeichnungen der FESTOOL 493670 ( RAS180.03E230V-240V )
Teileliste der FESTOOL 493670 ( RAS180.03E230V-240V )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Anker 230 V | ||||
| 1 | 440676 | Anker 230 V | € 101.29 | |
| Feldpaket 230 V | ||||
| 2 | 447519 | Feldpaket 230 V | € 92.93 | |
| Schalter 230 V | ||||
| 3 | 437616 | Schalter 230 V | € 55.43 | |
| Kabel Eu | ||||
| 4 | 457410 | Kabel Eu | € 19.35 | |
| Motorgehäuse | ||||
| 5 | 458226 | Motorgehäuse | € 113.60 | |
| Electronic 230 V | ||||
| 6 | 486775 | Electronic 230 V | € 106.42 | |
| Handgriff | ||||
| 7 | 437611 | Handgriff | € 84.98 | |
| Linsenschraube 5,0 x 70 mm | ||||
| 8 | 228714 | Linsenschraube 5,0 x 70 mm | € 1.78 | |
| Linsenschraube 4,0 x 25 mm | ||||
| 9 | 437613 | Linsenschraube 4,0 x 25 mm | € 1.86 | |
| Linsenschraube 4,0 x 30 mm | ||||
| 10 | 412005 | Linsenschraube 4,0 x 30 mm | € 1.13 | |
| Getriebegehäuse | ||||
| 11 | 459116 | Getriebegehäuse | € 180.74 | |
| Getriebe | ||||
| 12 | 493710 | Getriebe | € 210.96 | |
| Dichtring | ||||
| 13 | 469943 | Dichtring | € 28.45 | |
| Dichtring | ||||
| 16 | 411762 | Dichtring | € 5.66 | |
| Sinterlager | ||||
| 17 | 437615 | Sinterlager | € 10.83 | |
| Distanzring 0,25 Mm | ||||
| 19 | 474442 | Distanzring 0,25 Mm | € 5.71 | |
| Distanzring 0,2 Mm | ||||
| 20 | 411846 | Distanzring 0,2 Mm | € 4.76 | |
| Distanzring 0,3 Mm | ||||
| 21 | 411847 | Distanzring 0,3 Mm | € 4.55 | |
| Lagerdeckel | ||||
| 22 | 411758 | Lagerdeckel | € 64.56 | |
| Getriebewelle | ||||
| 23 | 411759 | Getriebewelle | € 89.15 | |
| Ring | ||||
| 24 | 411742 | Ring | € 8.08 | |
| O-ring O-ring 68 x 2 | ||||
| 25 | 411752 | O-ring O-ring 68 x 2 | € 3.69 | |
| Tellerfeder | ||||
| 26 | 411761 | Tellerfeder | € 15.95 | |
| Rillenkugellager | ||||
| 27 | 401612 | Rillenkugellager | € 37.20 | |
| Zylinderschraube M5 x 16 | ||||
| 28 | 200671 | Zylinderschraube M5 x 16 | € 1.06 | |
| Schalthaken | ||||
| 29 | 437617 | Schalthaken | € 6.16 | |
| Druckfeder | ||||
| 30 | 437618 | Druckfeder | € 2.24 | |
| Druckknopf | ||||
| 31 | 437619 | Druckknopf | € 8.57 | |
| Filzring | ||||
| 32 | 437620 | Filzring | € 1.86 | |
| Kondensator | ||||
| 33 | 440660 | Kondensator | € 19.97 | |
| Kabelschutzschlauch | ||||
| 34 | 411745 | Kabelschutzschlauch | € 10.15 | |
| Kabelschelle | ||||
| 35 | 411747 | Kabelschelle | € 4.28 | |
| Linsenschraube 4,0 x 12 mm | ||||
| 36 | 219071 | Linsenschraube 4,0 x 12 mm | € 1.06 | |
| Lagerring | ||||
| 37 | 462385 | Lagerring | € 3.57 | |
| Lagerdeckel | ||||
| 38 | 462208 | Lagerdeckel | € 15.71 | |
| Luftführung | ||||
| 39 | 411756 | Luftführung | € 13.05 | |
| Kohle (paar) 230v | ||||
| 40 | 485202 | Kohle (paar) 230v | € 32.99 | |
| Kohlehalter 230 V | ||||
| 41 | 437610 | Kohlehalter 230 V | € 15.04 | |
| Lasche | ||||
| 42 | 437624 | Lasche | € 4.28 | |
| Linsenschraube 4,0 x 12 mm | ||||
| 43 | 219071 | Linsenschraube 4,0 x 12 mm | € 1.06 | |
| Kohlehalterabdeckung (paar) | ||||
| 44 | 462218 | Kohlehalterabdeckung (paar) | € 8.38 | |
| Rillenkugellager | ||||
| 45 | 469944 | Rillenkugellager | € 24.37 | |
| Rillenkugellager | ||||
| 46 | 401518 | Rillenkugellager | € 7.26 | |
| Linsenschraube 5,0 x 35 mm | ||||
| 47 | 437626 | Linsenschraube 5,0 x 35 mm | € 1.78 | |
| Linsenschraube M4 x 8 | ||||
| 48 | 203806 | Linsenschraube M4 x 8 | € 1.06 | |
| Flügel | ||||
| 49 | 437627 | Flügel | € 14.22 | |
| Linsenschraube 4,0 x 55 mm | ||||
| 50 | 437628 | Linsenschraube 4,0 x 55 mm | € 1.36 | |
| Dichtplatte | ||||
| 51 | 437629 | Dichtplatte | € 6.02 | |
| Platte | ||||
| 52 | 440655 | Platte | € 6.02 | |
| Dichtplatte | ||||
| 53 | 440656 | Dichtplatte | € 4.36 | |
| Magnetring | ||||
| 54 | 441386 | Magnetring | € 19.93 | |
| Luftabweiser | ||||
| 55 | 442102 | Luftabweiser | € 4.28 | |
| Arretierknopf | ||||
| 56 | 486703 | Arretierknopf | € 23.04 | |
| O-ring | ||||
| 57 | 443249 | O-ring | € 1.78 | |
| Druckfeder | ||||
| 58 | 443247 | Druckfeder | € 1.78 | |
| Haube | ||||
| 59 | 444211 | Haube | € 55.31 | |
| Ablageleiste | ||||
| 60 | 486706 | Ablageleiste | € 18.60 | |
| Zylinderschraube M4 x 12 | ||||
| 61 | 774303 | Zylinderschraube M4 x 12 | € 1.06 | |
| Zusatzhandgriff | ||||
| 62 | 487865 | Zusatzhandgriff | € 9.62 | |
| Gehäuse | ||||
| 63 | 441308 | Gehäuse | € 79.77 | |
| Zahnring | ||||
| 64 | 441309 | Zahnring | € 26.08 | |
| Deckel | ||||
| 65 | 441311 | Deckel | € 9.91 | |
| Linsensenkschraube M4 x 10 | ||||
| 66 | 228572 | Linsensenkschraube M4 x 10 | € 1.06 | |
| Griff | ||||
| 71 | 441282 | Griff | € 12.80 | |
| Rohr | ||||
| 72 | 441278 | Rohr | € 17.03 | |
| Rohr | ||||
| 72 | 441312 | Rohr | € 14.58 | |
| Zylinderschraube | ||||
| 73 | 441279 | Zylinderschraube | € 8.62 | |
| Sechskantmutter M8 | ||||
| 77 | 200602 | Sechskantmutter M8 | € 1.06 | |
| Stirnlochschlüssel | ||||
| 78 | 441682 | Stirnlochschlüssel | € 19.55 | |
| Bürsteneinsatz für Ras | ||||
| 79 | 485274 | Bürsteneinsatz für Ras | € 53.80 | |
| Schleifteller | ||||
| 80 | 485253 | Schleifteller | € 55.85 | |
| Schleifteller | ||||
| 80 | 485296 | Schleifteller | € 55.85 | |
| O-ring | ||||
| 81 | 469941 | O-ring | € 2.90 | |
| Dichtmanschette | ||||
| 82 | 469942 | Dichtmanschette | € 10.70 | |
| Zylinderschraube | ||||
| 83 | 219024 | Zylinderschraube | € 0.99 | |
