Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Festool 202868 (RS100CQSTF230V)'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

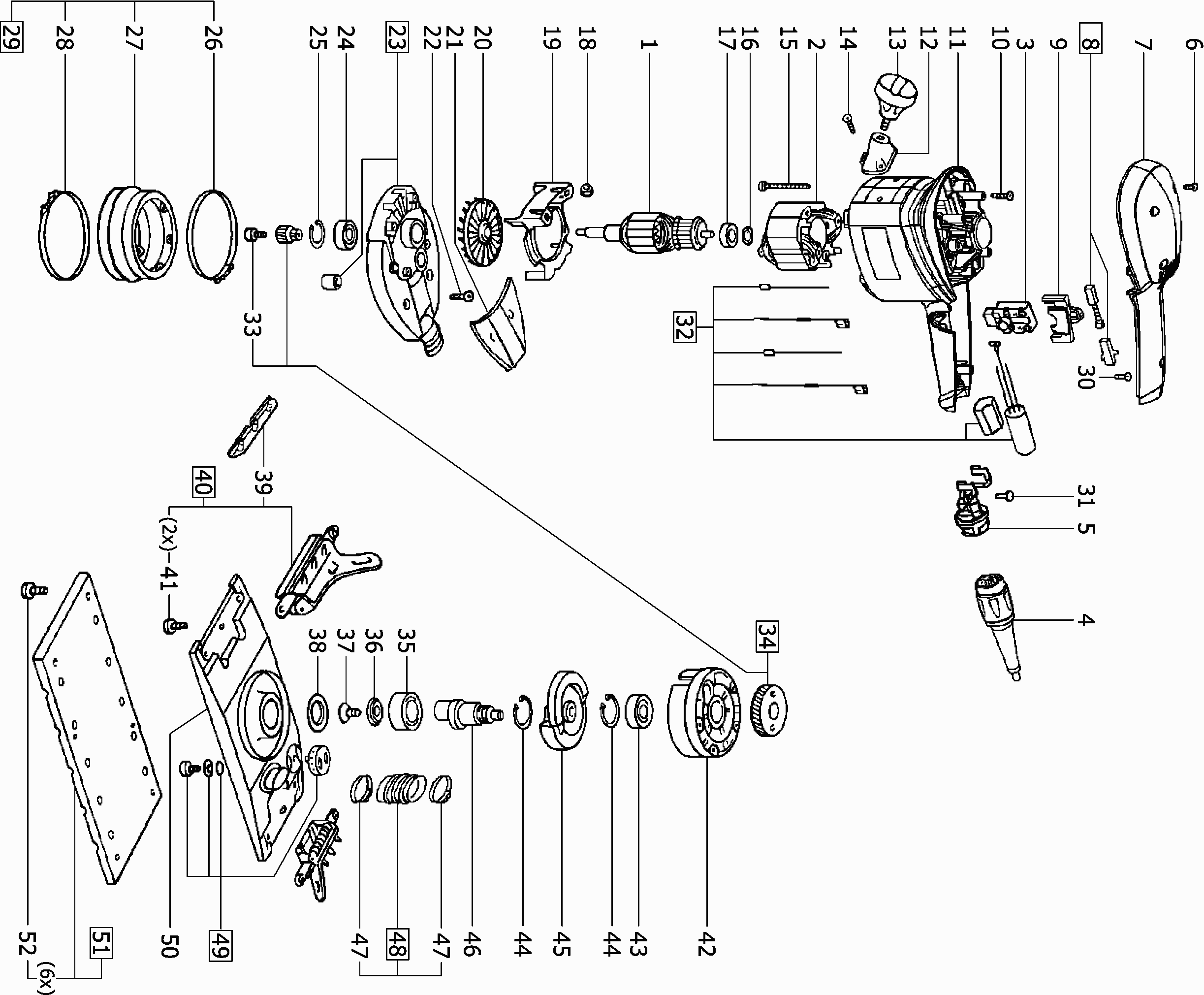

Zeichnungen der Festool 202868 (RS100CQSTF230V)
Teileliste der Festool 202868 (RS100CQSTF230V)
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Anker 230 V | ||||
| 1 | 492443 | 87.00 | 103.53 | |
| Feldpaket 230 V | ||||
| 2 | 492442 | 62.68 | 74.59 | |
| Schalteranbau | ||||
| 3 | 486317 | 15.00 | 17.85 | |
| PLUG IT-KABEL H05 RN-F-4 | ||||
| 4 | 203914 | 24.00 | 28.56 | |
| Steckergehäuse 230 V | ||||
| 5 | 489925 | 10.15 | 12.08 | |
| Linsenschraube 3,5 x 16 mm | ||||
| 6 | 400584 | 1.51 | 1.80 | |
| Gehäusedeckel | ||||
| 7 | 463094 | 8.06 | 9.59 | |
| Kohlehalter mit Kohle (paar) 230v | ||||
| 8 | 488915 | 17.55 | 20.88 | |
| Brücke | ||||
| 9 | 463095 | 1.51 | 1.80 | |
| Senkschraube M4 x 40 | ||||
| 10 | 400866 | 1.51 | 1.80 | |
| Motorgehäuse | ||||
| 11 | 463088 | 17.91 | 21.31 | |
| Sockel | ||||
| 12 | 487553 | 3.24 | 3.86 | |
| Griff | ||||
| 13 | 487554 | 5.62 | 6.69 | |
| Linsenschraube M4 x 12 | ||||
| 14 | 400050 | 1.51 | 1.80 | |
| Linsenschraube 4,0 x 40 mm | ||||
| 15 | 219080 | 1.51 | 1.80 | |
| Ausgleichscheibe 15 x 21,8 x 0,2 mm | ||||
| 16 | 228759 | 1.51 | 1.80 | |
| Rillenkugellager 608 D1 MC3 E U152 J2 HA1 | ||||
| 17 | 10775821 | 5.54 | 6.59 | |
| Rillenkugellager | ||||
| 17 | 401524 | 5.47 | 6.51 | |
| Sechskantmutter M4 | ||||
| 18 | 200715 | 1.51 | 1.80 | |
| Luftführungsscheibe | ||||
| 19 | 443109 | 2.81 | 3.34 | |
| Ventilator | ||||
| 20 | 436451 | 2.52 | 3.00 | |
| Abdeckung | ||||
| 21 | 447425 | 1.66 | 1.98 | |
| Zylinderschraube M5 x 12 | ||||
| 22 | 400432 | 1.51 | 1.80 | |
| Getriebegehäuse | ||||
| 23 | 488313 | 82.76 | 98.48 | |
| Rillenkugellager | ||||
| 24 | 789575 | 6.91 | 8.22 | |
| Sicherungsring | ||||
| 25 | 201028 | 1.51 | 1.80 | |
| Klammer | ||||
| 26 | 448148 | 11.15 | 13.27 | |
| Manschette | ||||
| 27 | 447365 | 11.74 | 13.97 | |
| Klammer | ||||
| 28 | 448149 | 11.66 | 13.88 | |
| Manschette | ||||
| 29 | 483317 | 43.20 | 51.41 | |
| Linsenschraube 3,5 x 10 mm | ||||
| 30 | 219031 | 7.32 | 8.71 | |
| Linsenschraube 3,5 x 10 mm | ||||
| 31 | 219031 | 7.32 | 8.71 | |
| Entstörmodul | ||||
| 32 | 490575 | 69.94 | 83.23 | |
| Zylinderschraube M6 x 10 Lh | ||||
| 33 | 400304 | 2.52 | 3.00 | |
| Getriebe | ||||
| 34 | 488314 | 73.45 | 87.41 | |
| Kugellager | ||||
| 35 | 400273 | 35.45 | 42.19 | |
| Scheibe | ||||
| 36 | 446493 | 9.79 | 11.65 | |
| Senkschraube M6 x 10 | ||||
| 37 | 400306 | 1.51 | 1.80 | |
| Deckel | ||||
| 38 | 447418 | 2.09 | 2.49 | |
| Auflage | ||||
| 39 | 487974 | 15.85 | 18.86 | |
| Klammer | ||||
| 40 | 488312 | 76.84 | 91.44 | |
| Linsenschraube M4 x 10 | ||||
| 41 | 400663 | 1.51 | 1.80 | |
| Lagerdeckel | ||||
| 42 | 447958 | 49.25 | 58.61 | |
| Rillenkugellager | ||||
| 43 | 400434 | 10.08 | 12.00 | |
| Sicherungsring | ||||
| 44 | 771483 | 1.51 | 1.80 | |
| Gewicht | ||||
| 45 | 447416 | 21.54 | 25.63 | |
| Exzenterwelle | ||||
| 46 | 447647 | 68.73 | 81.79 | |
| Klammer | ||||
| 47 | 477046 | 9.36 | 11.14 | |
| Manschette | ||||
| 48 | 488319 | 33.64 | 40.03 | |
| Stellrad | ||||
| 49 | 488315 | 22.51 | 26.79 | |
| Tischplatte | ||||
| 50 | 447426 | 95.23 | 113.32 | |
| Schleifschuh | ||||
| 51 | 488226 | 28.00 | 33.32 | |
| Linsenschraube M4 x 10 | ||||
| 52 | 400750 | 1.51 | 1.80 | |
