Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Festool 486714 ( RS3E-STF230V )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

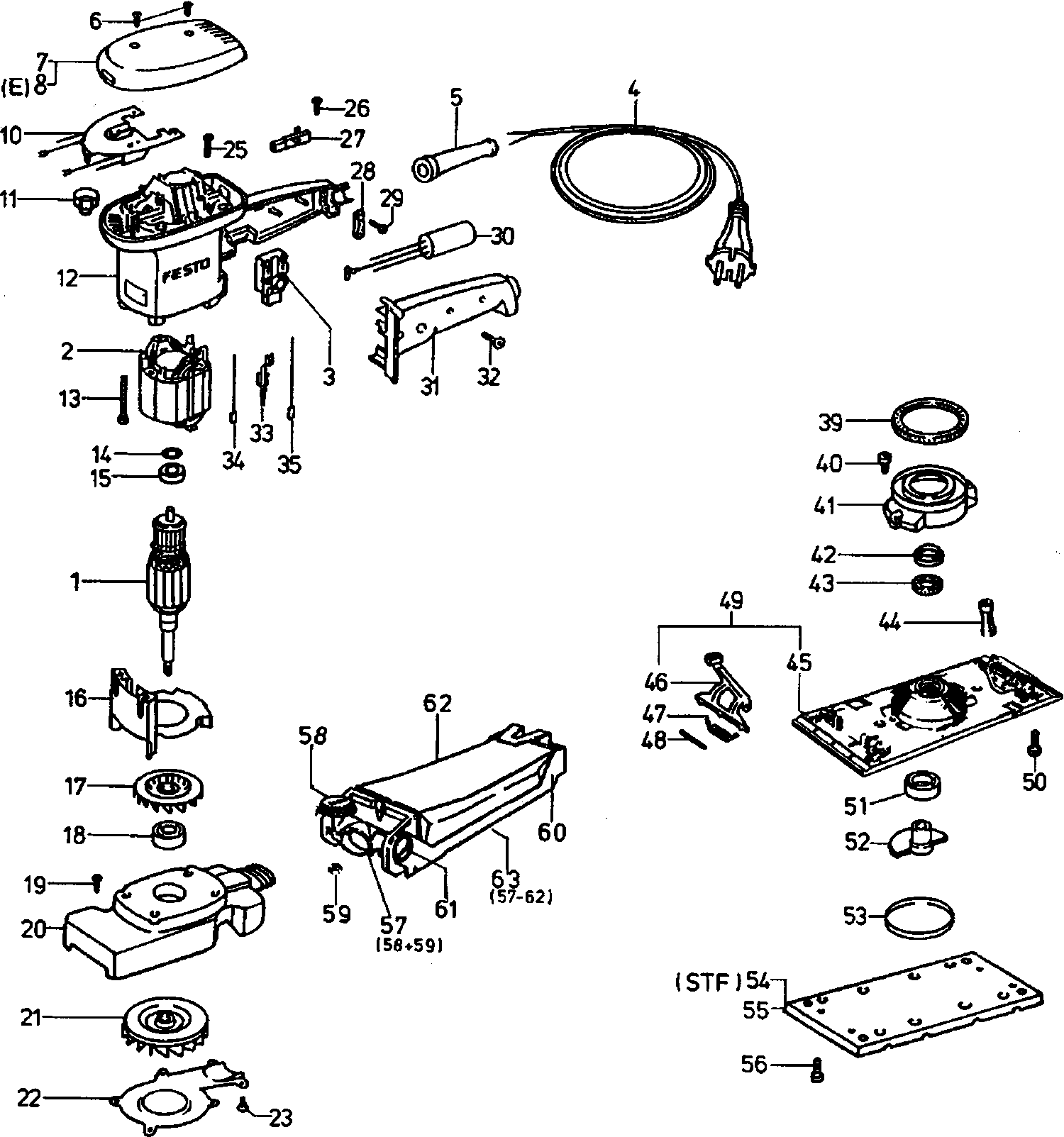

Zeichnungen der Festool 486714 ( RS3E-STF230V )
Teileliste der Festool 486714 ( RS3E-STF230V )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Anker 230v | ||||
| 1 | 493160 | 124.75 | 148.45 | |
| Feldpaket 230 V | ||||
| 2 | 493161 | 46.22 | 55.00 | |
| Schalteranbau | ||||
| 3 | 486317 | 15.00 | 17.85 | |
| Kabel Eu | ||||
| 4 | 457600 | 24.32 | 28.94 | |
| Kabelschutzschlauch | ||||
| 5 | 432436 | 1.39 | 1.65 | |
| Linsenschraube 3,5 x 10 mm | ||||
| 6 | 219031 | 1.39 | 1.65 | |
| Kappe | ||||
| 8 | 488661 | 11.78 | 14.02 | |
| Regelelektronik 230 V | ||||
| 10 | 486686 | 61.47 | 73.15 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 11 | xxx | |||
| Motorgehäuse | ||||
| 12 | 487834 | 37.51 | 44.64 | |
| Linsenschraube 4 x 50 mm | ||||
| 13 | 228707 | 1.39 | 1.65 | |
| Ausgleichscheibe 14 x 21,8 x 0,3 mm | ||||
| 14 | 203777 | 1.39 | 1.65 | |
| Rillenkugellager | ||||
| 15 | 401524 | 5.09 | 6.06 | |
| Luftführungsscheibe | ||||
| 16 | 434430 | 2.11 | 2.51 | |
| Ventilator | ||||
| 17 | 441731 | 3.36 | 4.00 | |
| Rillenkugellager | ||||
| 18 | 401601 | 8.05 | 9.58 | |
| Linsensenkschraube M4 x 10 | ||||
| 19 | 228572 | 1.39 | 1.65 | |
| Lagerdeckel | ||||
| 20 | 442217 | 49.00 | 58.31 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 21 | xxx | |||
| Platte | ||||
| 22 | 438717 | 4.03 | 4.80 | |
| Linsenschraube M4 x 8 | ||||
| 23 | 228570 | 1.39 | 1.65 | |
| Linsenschraube M4 x 20 | ||||
| 25 | 228569 | 1.39 | 1.65 | |
| Linsenschraube 3,5 x 10 mm | ||||
| 26 | 219031 | 1.39 | 1.65 | |
| Kohle (paar) 220-230v | ||||
| 27 | 489018 | 10.75 | 12.79 | |
| Klemmbrücke | ||||
| 28 | 439288 | 1.39 | 1.65 | |
| Linsenschraube 3,5 x 16 mm | ||||
| 29 | 228663 | 1.39 | 1.65 | |
| Kondensator | ||||
| 30 | 436753 | 11.55 | 13.74 | |
| Deckel | ||||
| 31 | 451402 | 6.26 | 7.45 | |
| Linsenschraube PT-4.0x20-KT15 | ||||
| 32 | 228567 | 1.39 | 1.65 | |
| U-Bügel | ||||
| 33 | 443331 | 1.51 | 1.80 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 34 | 440585 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 35 | 443878 | |||
| Dichtring | ||||
| 39 | 434525 | 6.54 | 7.78 | |
| Linsenschraube M4 x 10 | ||||
| 40 | 228586 | 1.39 | 1.65 | |
| Absaughaube | ||||
| 41 | 438293 | 2.51 | 2.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 42 | 438173 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 43 | xxx | |||
| Gummifuss | ||||
| 44 | 483723 | 6.79 | 8.08 | |
| Tischplatte | ||||
| 45 | 486259 | 117.37 | 139.67 | |
| Tischplatte | ||||
| 45 | 462119 | 51.42 | 61.19 | |
| Klammer | ||||
| 46 | 482039 | 29.64 | 35.27 | |
| Drehfeder | ||||
| 47 | 434588 | 2.18 | 2.59 | |
| Stift | ||||
| 48 | 434528 | 1.92 | 2.28 | |
| Tischplatte | ||||
| 49 | 486259 | 117.37 | 139.67 | |
| Linsenschraube M4 x 8 | ||||
| 50 | 228735 | 1.39 | 1.65 | |
| Rillenkugellager | ||||
| 51 | 228756 | 9.50 | 11.30 | |
| Exzenter | ||||
| 52 | 451089 | 26.50 | 31.54 | |
| Kappe | ||||
| 53 | 435290 | 1.75 | 2.08 | |
| Schleifschuh STICKFIX | ||||
| 54 | 483905 | 26.85 | 31.95 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 55 | 489630 | |||
| Linsenschraube M4 x 10 | ||||
| 56 | 228733 | 1.39 | 1.65 | |
| Filteraufnahme | ||||
| 57 | 486759 | 15.97 | 19.00 | |
| Drehknopf M4 | ||||
| 58 | 486767 | 1.39 | 1.65 | |
| Sechskantmutter M4 | ||||
| 59 | 200715 | 1.39 | 1.65 | |
| Turbofilter-Set | ||||
| 60 | 487780 | 30.89 | 36.76 | |
| Bundschraube | ||||
| 61 | 444327 | 1.39 | 1.65 | |
| Turbofilter | ||||
| 62 | 487779 | 10.19 | 12.13 | |
| Turbofilter-Set | ||||
| 63 | 487780 | 30.89 | 36.76 | |
