Festool SYM 70 RE Zeichnungen und Teile
Genaue Typennummer:
10023853
10023853

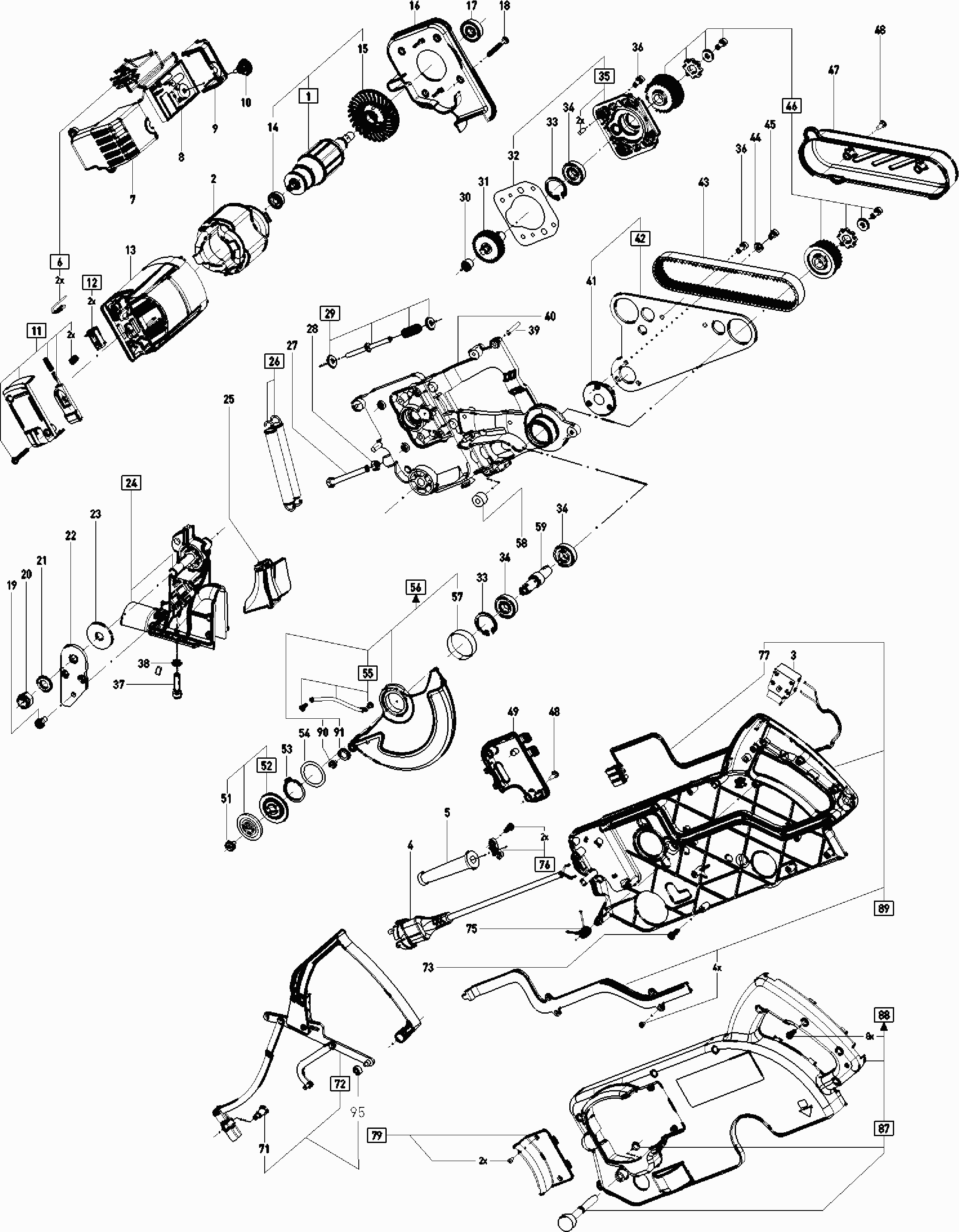

Zeichnungen der FESTOOL 10023853 ( SYM70RE )
Teileliste der FESTOOL 10023853 ( SYM70RE )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| ARMATURE SYM 70 RE | ||||
| 1 | 203141 | ARMATURE SYM 70 RE | € 128.03 | |
| Feldpaket 230 V | ||||
| 2 | 491209 | Feldpaket 230 V | € 87.44 | |
| Schalter | ||||
| 3 | 490651 | Schalter | € 17.61 | |
| Kabel Eu | ||||
| 4 | 457410 | Kabel Eu | € 19.35 | |
| Kabelschutzschlauch | ||||
| 5 | 432436 | Kabelschutzschlauch | € 1.13 | |
| Litzensortiment | ||||
| 6 | 490922 | Litzensortiment | € 33.25 | |
| BEHUIZING | ||||
| 7 | 10201030 | BEHUIZING | € 3.28 | |
| Electronic 230 V | ||||
| 8 | 490878 | Electronic 230 V | € 135.52 | |
| Gehäusedeckel | ||||
| 9 | 461242 | Gehäusedeckel | € 3.20 | |
| Stellrad | ||||
| 10 | 461949 | Stellrad | € 3.57 | |
| Deckel | ||||
| 11 | 491440 | Deckel | € 21.16 | |
| Kohlehalter (paar) 230v | ||||
| 12 | 491441 | Kohlehalter (paar) 230v | € 38.79 | |
| Motorträger | ||||
| 13 | 461397 | Motorträger | € 16.97 | |
| Rillenkugellager | ||||
| 14 | 400680 | Rillenkugellager | € 4.76 | |
| Lüfter | ||||
| 15 | 644927 | Lüfter | € 2.86 | |
| Luftführung | ||||
| 16 | 461236 | Luftführung | € 4.15 | |
| Rillenkugellager | ||||
| 17 | 789575 | Rillenkugellager | € 4.94 | |
| Linsenschraube 4,0 x 40 mm | ||||
| 18 | 219080 | Linsenschraube 4,0 x 40 mm | € 1.06 | |
| Zylinderschraube M6 x 18 | ||||
| 19 | 223541 | Zylinderschraube M6 x 18 | € 1.06 | |
| Sechskantmutter M10 | ||||
| 20 | 434135 | Sechskantmutter M10 | € 1.06 | |
| Scheibe | ||||
| 21 | 228642 | Scheibe | € 1.06 | |
| Halteplatte | ||||
| 22 | 733292 | Halteplatte | € 5.59 | |
| Scheibe | ||||
| 23 | 732835 | Scheibe | € 3.06 | |
| LAGERBLOK | ||||
| 24 | 203146 | LAGERBLOK | € 69.42 | |
| Spannführung | ||||
| 25 | 461234 | Spannführung | € 1.64 | |
| Zugfeder | ||||
| 26 | 491445 | Zugfeder | € 15.46 | |
| Sechskantschraube M6 x 60 | ||||
| 27 | 434180 | Sechskantschraube M6 x 60 | € 1.06 | |
| Sechskantmutter M6 | ||||
| 28 | 228689 | Sechskantmutter M6 | € 1.06 | |
| Rastbolzen | ||||
| 29 | 491446 | Rastbolzen | € 21.68 | |
| Nadelhülse | ||||
| 30 | 415839 | Nadelhülse | € 4.28 | |
| Zahnrad | ||||
| 31 | 461879 | Zahnrad | € 49.17 | |
| Dichtung | ||||
| 32 | 732826 | Dichtung | € 2.83 | |
| Sicherungsring | ||||
| 33 | 401244 | Sicherungsring | € 1.06 | |
| Rillenkugellager | ||||
| 34 | 401576 | Rillenkugellager | € 7.14 | |
| Getriebedeckel | ||||
| 35 | 491447 | Getriebedeckel | € 48.03 | |
| Zylinderschraube M5 x 12 | ||||
| 36 | 400095 | Zylinderschraube M5 x 12 | € 1.06 | |
| Zylinderschraube M6 x 25 | ||||
| 37 | 200128 | Zylinderschraube M6 x 25 | € 1.06 | |
| Scheibe | ||||
| 38 | 217149 | Scheibe | € 1.06 | |
| Zylinderstift | ||||
| 39 | 228519 | Zylinderstift | € 1.06 | |
| Träger | ||||
| 40 | 732770 | Träger | € 82.37 | |
| Bundbuchse | ||||
| 41 | 10026837 | Bundbuchse | € 19.27 | |
| BEARING BRIDGE SYM 70 RE | ||||
| 42 | 203138 | BEARING BRIDGE SYM 70 RE | € 45.29 | |
| Flachzahnriemen | ||||
| 43 | 733287 | Flachzahnriemen | € 19.93 | |
| Scheibe 5,3 mm | ||||
| 44 | 761515 | Scheibe 5,3 mm | € 1.06 | |
| Zylinderschraube M5 x 8 | ||||
| 45 | 400576 | Zylinderschraube M5 x 8 | € 1.06 | |
| Riementrieb | ||||
| 46 | 491449 | Riementrieb | € 55.19 | |
| Riemenabdeckung | ||||
| 47 | 461239 | Riemenabdeckung | € 4.36 | |
| Linsenschraube 4,0 x 12 mm | ||||
| 48 | 219071 | Linsenschraube 4,0 x 12 mm | € 1.06 | |
| Deckel | ||||
| 49 | 461244 | Deckel | € 2.48 | |
| PRECISIEZWAAIHAAK | ||||
| 50 | 491053 | PRECISIEZWAAIHAAK | € 34.49 | |
| Zylinderschraube M6 x 12 Lh | ||||
| 51 | 400714 | Zylinderschraube M6 x 12 Lh | € 2.24 | |
| SUPPORT FLANGE SYM 70 RE | ||||
| 52 | 203147 | SUPPORT FLANGE SYM 70 RE | € 41.86 | |
| Sicherungsring | ||||
| 53 | 771392 | Sicherungsring | € 1.13 | |
| Scheibe | ||||
| 54 | 400685 | Scheibe | € 1.06 | |
| Zugfeder | ||||
| 55 | 491451 | Zugfeder | € 14.79 | |
| PENDULUM GUARD SYM 70 RE | ||||
| 56 | 203143 | PENDULUM GUARD SYM 70 RE | € 51.22 | |
| TEMPLATE | ||||
| 57 | 10027390 | TEMPLATE | € 1.95 | |
| Puffer | ||||
| 58 | 559075 | Puffer | € 1.95 | |
| GEREEDSCHAPAS | ||||
| 59 | 10029300 | GEREEDSCHAPAS | € 19.40 | |
| Achse | ||||
| 60 | 459742 | Achse | € 41.20 | |
| Druckfeder | ||||
| 61 | 459741 | Druckfeder | € 1.06 | |
| Drehknopf | ||||
| 62 | 436195 | Drehknopf | € 1.13 | |
| Vierkantmutter M6 | ||||
| 63 | 228566 | Vierkantmutter M6 | € 1.06 | |
| Anschlag | ||||
| 64 | 491938 | Anschlag | € 64.27 | |
| Anschlag | ||||
| 65 | 707992 | Anschlag | € 29.44 | |
| Exzenterhebel | ||||
| 66 | 491453 | Exzenterhebel | € 16.14 | |
| Puffer | ||||
| 67 | 202058 | Puffer | € 19.97 | |
| Winkelskalasymetric | ||||
| 69 | 491456 | Winkelskalasymetric | € 30.56 | |
| TAFELINLEGSTUK | ||||
| 70 | 732802 | TAFELINLEGSTUK | € 2.40 | |
| Flachkopfschraube M5 | ||||
| 71 | 434131 | Flachkopfschraube M5 | € 1.45 | |
| TRIGGER SYM 70 RE | ||||
| 72 | 203144 | TRIGGER SYM 70 RE | € 56.54 | |
| Linsenschraube 4,0 x 16 mm | ||||
| 73 | 228713 | Linsenschraube 4,0 x 16 mm | € 1.06 | |
| Scheibe | ||||
| 74 | 403100 | Scheibe | € 1.06 | |
| Drehfeder | ||||
| 75 | 727814 | Drehfeder | € 1.13 | |
| Kabelschelle | ||||
| 76 | 491458 | Kabelschelle | € 13.59 | |
| Kabelbaum 230 V | ||||
| 77 | 461381 | Kabelbaum 230 V | € 4.36 | |
| Schwinge | ||||
| 78 | 202059 | Schwinge | € 78.19 | |
| COVER SYM 70 RE | ||||
| 79 | 203140 | COVER SYM 70 RE | € 18.81 | |
| Anschlag | ||||
| 80 | 491939 | Anschlag | € 61.19 | |
| Tellerfeder | ||||
| 81 | 491461 | Tellerfeder | € 13.76 | |
| Lasche | ||||
| 82 | 202061 | Lasche | € 23.85 | |
| Linsenschraube M5 x 14 | ||||
| 83 | 228686 | Linsenschraube M5 x 14 | € 1.13 | |
| Führung | ||||
| 84 | 10006183 | Führung | € 14.63 | |
| Gleitstück | ||||
| 85 | 202060 | Gleitstück | € 50.49 | |
| Anschlag | ||||
| 86 | 707993 | Anschlag | € 29.44 | |
| Transportsicherung | ||||
| 87 | 491463 | Transportsicherung | € 23.32 | |
| COVER SYM 70 RE | ||||
| 88 | 203145 | COVER SYM 70 RE | € 50.56 | |
| COVER SYM 70 RE | ||||
| 89 | 203139 | COVER SYM 70 RE | € 37.07 | |
| Flachkopfschraube M5 | ||||
| 90 | 258598 | Flachkopfschraube M5 | € 1.13 | |
| Rolle | ||||
| 91 | 639095 | Rolle | € 1.13 | |
| SNELSPANKLEM | ||||
| 92 | 202902 | SNELSPANKLEM | € 40.59 | |
| DRAAIKNOP | ||||
| 93 | 204283 | DRAAIKNOP | € 9.94 | |
| GROEFKOGELLAGER | ||||
| 95 | 401166 | GROEFKOGELLAGER | € 10.15 | |
| TAFEL | ||||
| 96 | 10024743 | TAFEL | € 154.72 | |
