Festool TKS 80 EBS 230V Zeichnungen und Teile
Genaue Typennummer:
10163010
10163010

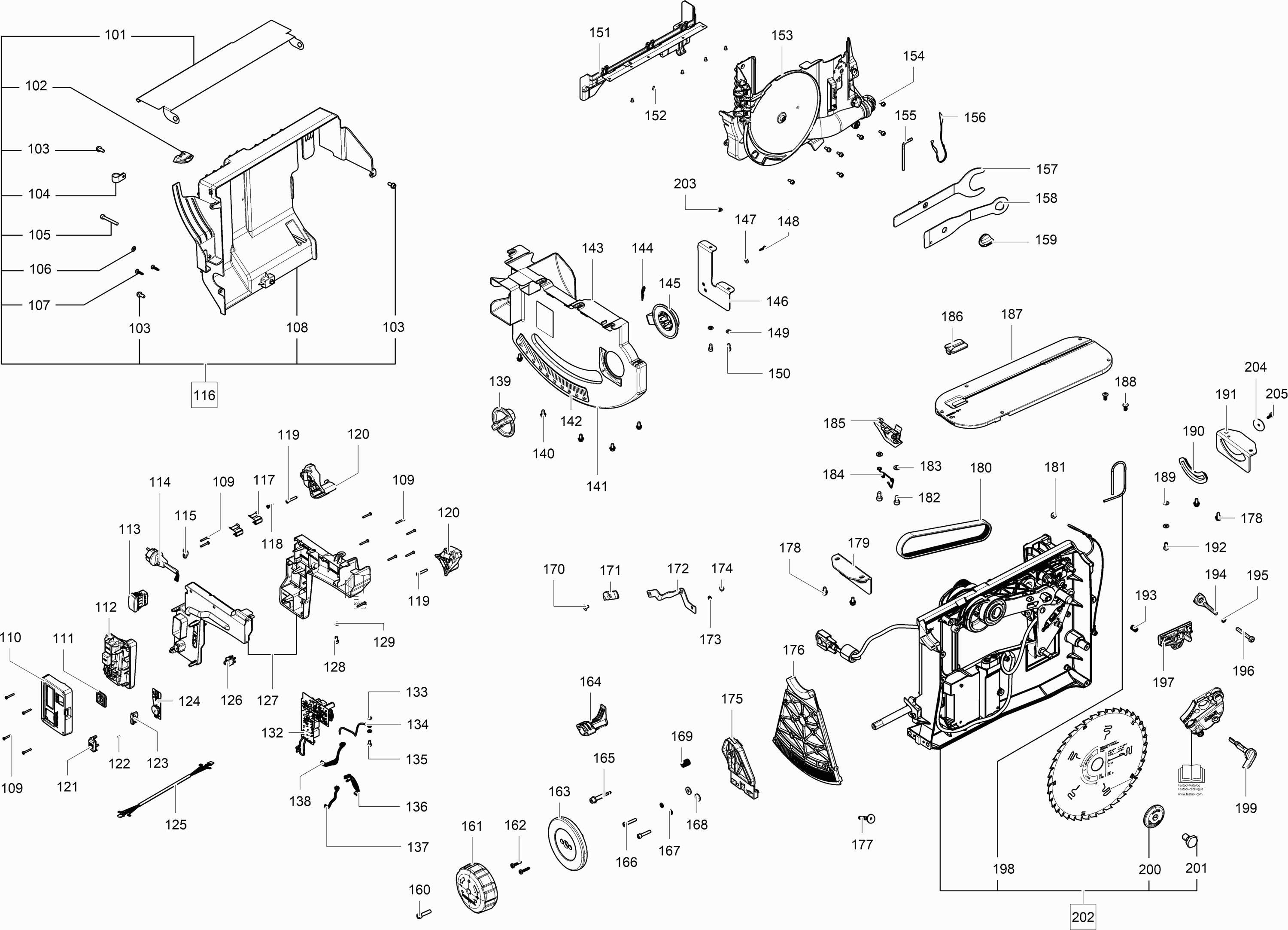

Zeichnungen der FESTOOL 10163010 ( TKS80EBS230V )
Teileliste der FESTOOL 10163010 ( TKS80EBS230V )
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Schraube 4 x 16 mm | ||||
| 1 | 625697 | Schraube 4 x 16 mm | € 1.06 | |
| Nicht mehr lieferbar | ||||
| 2 | 10162928 | Nicht mehr lieferbar | ||
| Motorgehäuse | ||||
| 3 | 446309 | Motorgehäuse | € 15.95 | |
| Lagerring | ||||
| 4 | 438613 | Lagerring | € 1.13 | |
| Rillenkugellager | ||||
| 5 | 228559 | Rillenkugellager | € 3.43 | |
| Nicht mehr lieferbar | ||||
| 7 | 10176759 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 8 | 205571 | Nicht mehr lieferbar | ||
| Rillenkugellager | ||||
| 9 | 219021 | Rillenkugellager | € 11.59 | |
| Sicherungsring | ||||
| 10 | 771483 | Sicherungsring | € 1.06 | |
| Zahnriemenrad | ||||
| 11 | 445877 | Zahnriemenrad | € 14.63 | |
| Nicht mehr lieferbar | ||||
| 12 | 429279 | Nicht mehr lieferbar | ||
| Linsenschraube 3,5 x 25 mm | ||||
| 13 | 219068 | Linsenschraube 3,5 x 25 mm | € 1.06 | |
| Nicht mehr lieferbar | ||||
| 14 | 205699 | Nicht mehr lieferbar | ||
| Luftführungsscheibe | ||||
| 15 | 469886 | Luftführungsscheibe | € 2.09 | |
| Linsenschraube 5,0 x 80 mm | ||||
| 16 | 400264 | Linsenschraube 5,0 x 80 mm | € 1.06 | |
| Schraube M6 x 12 | ||||
| 17 | 449888 | Schraube M6 x 12 | € 1.06 | |
| Nicht mehr lieferbar | ||||
| 18 | 779142 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 19 | 10203882 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 20 | 10203881 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 21 | 10162931 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 22 | 721302 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 23 | 205570 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 24 | 623532 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 25 | 10163844 | Nicht mehr lieferbar | ||
| Scheibe | ||||
| 26 | 449203 | Scheibe | € 1.78 | |
| Nicht mehr lieferbar | ||||
| 27 | 204011 | Nicht mehr lieferbar | ||
| Federring | ||||
| 28 | 400323 | Federring | € 1.06 | |
| Zylinderschraube M6 x 25 | ||||
| 29 | 400477 | Zylinderschraube M6 x 25 | € 1.06 | |
| Nicht mehr lieferbar | ||||
| 30 | 10162930 | Nicht mehr lieferbar | ||
| Linsenschraube M4 x 16 | ||||
| 31 | 219075 | Linsenschraube M4 x 16 | € 1.06 | |
| Nicht mehr lieferbar | ||||
| 32 | 10162932 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 33 | 205697 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 36 | 10194080 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 37 | 10194074 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 38 | 437985 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 39 | 10167571 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 40 | 10167576 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 41 | 10167575 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 42 | 10167573 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 43 | 10358942 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 44 | 205743 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 45 | 10227978 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 101 | 10165737 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 102 | 10194080 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 103 | 10251401 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 104 | 10216148 | Nicht mehr lieferbar | ||
| Zylinderschraube | ||||
| 105 | 761444 | Zylinderschraube | € 1.90 | |
| Scheibe 5,3 mm | ||||
| 106 | 200577 | Scheibe 5,3 mm | € 1.06 | |
| Schraube 4 x 16 mm | ||||
| 107 | 625697 | Schraube 4 x 16 mm | € 1.06 | |
| Nicht mehr lieferbar | ||||
| 108 | 10165734 | Nicht mehr lieferbar | ||
| Linsenschraube 3,5 x 25 mm | ||||
| 109 | 219068 | Linsenschraube 3,5 x 25 mm | € 1.06 | |
| Nicht mehr lieferbar | ||||
| 110 | 10205151 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 111 | 10205149 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 112 | 10229144 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 113 | 10205166 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 114 | 10205167 | Nicht mehr lieferbar | ||
| Klammer | ||||
| 115 | 619112 | Klammer | € 1.06 | |
| Nicht mehr lieferbar | ||||
| 116 | 205573 | Nicht mehr lieferbar | ||
| Klammer | ||||
| 117 | 449080 | Klammer | € 2.31 | |
| Schraube 4 x 16 mm | ||||
| 118 | 625697 | Schraube 4 x 16 mm | € 1.06 | |
| Schraube | ||||
| 119 | 10002348 | Schraube | € 1.06 | |
| Nicht mehr lieferbar | ||||
| 120 | 10163005 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 121 | 10205149 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 122 | 10240530 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 123 | 10205150 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 124 | 10205148 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 125 | 10204932 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 126 | 10039940 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 127 | 10279410 | Nicht mehr lieferbar | ||
| Zylinderschraube M6 x 12 | ||||
| 128 | 200684 | Zylinderschraube M6 x 12 | € 1.06 | |
| Scheibe | ||||
| 129 | 761516 | Scheibe | € 1.06 | |
| Nicht mehr lieferbar | ||||
| 132 | 205698 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 133 | 200764 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 134 | 10205155 | Nicht mehr lieferbar | ||
| Zylinderschraube M5 x 10 | ||||
| 135 | 200669 | Zylinderschraube M5 x 10 | € 1.06 | |
| Nicht mehr lieferbar | ||||
| 136 | 10214514 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 137 | 10214502 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 138 | 10214488 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 139 | 10229089 | Nicht mehr lieferbar | ||
| Schraube M6 x 12 | ||||
| 140 | 449888 | Schraube M6 x 12 | € 1.06 | |
| Nicht mehr lieferbar | ||||
| 141 | 10168297 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 142 | 10168296 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 143 | 205572 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 144 | 631963 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 145 | 10169748 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 146 | 10188453 | Nicht mehr lieferbar | ||
| Scheibe | ||||
| 147 | 761519 | Scheibe | € 1.06 | |
| Schraube 4 x 16 mm | ||||
| 148 | 625697 | Schraube 4 x 16 mm | € 1.06 | |
| Scheibe | ||||
| 149 | 761516 | Scheibe | € 1.06 | |
| Zylinderschraube M6 x 12 | ||||
| 150 | 200684 | Zylinderschraube M6 x 12 | € 1.06 | |
| Nicht mehr lieferbar | ||||
| 151 | 10238031 | Nicht mehr lieferbar | ||
| Schraube | ||||
| 152 | 614980 | Schraube | € 1.06 | |
| Nicht mehr lieferbar | ||||
| 153 | 10238030 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 154 | 623812 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 155 | 10198769 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 156 | 10201018 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 157 | 10177708 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 158 | 10177709 | Nicht mehr lieferbar | ||
| Drehknopf | ||||
| 159 | 482098 | Drehknopf | € 1.36 | |
| Zylinderschraube M6 x 25 | ||||
| 160 | 400477 | Zylinderschraube M6 x 25 | € 1.06 | |
| Nicht mehr lieferbar | ||||
| 161 | 10177780 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 162 | 10203915 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 163 | 10203917 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 164 | 10202077 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 165 | 10202086 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 166 | 761442 | Nicht mehr lieferbar | ||
| Federring | ||||
| 167 | 761538 | Federring | € 1.06 | |
| Nicht mehr lieferbar | ||||
| 168 | 717353 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 169 | 10202092 | Nicht mehr lieferbar | ||
| Senkschraube M5 x 8 | ||||
| 170 | 400693 | Senkschraube M5 x 8 | € 1.06 | |
| Nicht mehr lieferbar | ||||
| 171 | 10203913 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 172 | 10202113 | Nicht mehr lieferbar | ||
| Scheibe 5,3 mm | ||||
| 173 | 200577 | Scheibe 5,3 mm | € 1.06 | |
| Mutter M5 | ||||
| 174 | 625175 | Mutter M5 | € 1.06 | |
| Nicht mehr lieferbar | ||||
| 175 | 10221750 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 176 | 10240123 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 177 | 10203732 | Nicht mehr lieferbar | ||
| Schraube M6 x 12 | ||||
| 178 | 449888 | Schraube M6 x 12 | € 1.06 | |
| Nicht mehr lieferbar | ||||
| 179 | 10203888 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 180 | 10203870 | Nicht mehr lieferbar | ||
| Sechskantmutter M6 | ||||
| 181 | 228689 | Sechskantmutter M6 | € 1.06 | |
| Zylinderschraube M6 x 12 | ||||
| 182 | 200684 | Zylinderschraube M6 x 12 | € 1.06 | |
| Scheibe | ||||
| 183 | 761516 | Scheibe | € 1.06 | |
| Nicht mehr lieferbar | ||||
| 184 | 10203887 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 185 | 10201622 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 186 | 10272140 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 187 | 10201621 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 188 | 10203912 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 189 | 200764 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 190 | 10203889 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 191 | 10203892 | Nicht mehr lieferbar | ||
| Zylinderschraube M5 x 10 | ||||
| 192 | 200669 | Zylinderschraube M5 x 10 | € 1.06 | |
| Nicht mehr lieferbar | ||||
| 193 | 10203719 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 194 | 10204188 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 195 | 10205361 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 196 | 10204189 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 197 | 10203720 | Nicht mehr lieferbar | ||
| Patroon KT-TKS 80 | ||||
| 198 | 575851 | Patroon KT-TKS 80 | € 100.61 | |
| Nicht mehr lieferbar | ||||
| 199 | 10201624 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 200 | 10203809 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 201 | 10203807 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 202 | 10201623 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 301 | 10162951 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 302 | 10205992 | Nicht mehr lieferbar | ||
| Gummifuss | ||||
| 303 | 701230 | Gummifuss | € 3.34 | |
| Schraube M6 x 12 | ||||
| 304 | 449888 | Schraube M6 x 12 | € 1.06 | |
| Eckprofil | ||||
| 305 | 445867 | Eckprofil | € 74.98 | |
| Nicht mehr lieferbar | ||||
| 306 | 10194929 | Nicht mehr lieferbar | ||
| Feder | ||||
| 307 | 447262 | Feder | € 1.06 | |
| Vierkantmutter M6 | ||||
| 308 | 228566 | Vierkantmutter M6 | € 1.06 | |
| Nicht mehr lieferbar | ||||
| 309 | 10347707 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 310 | 10162944 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 311 | 10162950 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 312 | 10162947 | Nicht mehr lieferbar | ||
| Linsenschraube 2,5 x 8 mm | ||||
| 313 | 400444 | Linsenschraube 2,5 x 8 mm | € 1.14 | |
| Blechmutter | ||||
| 314 | 448477 | Blechmutter | € 1.06 | |
| DUWLAT | ||||
| 315 | 10023700 | DUWLAT | € 7.91 | |
| Nicht mehr lieferbar | ||||
| 316 | 10169014 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 317 | 10148823 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 318 | 10152477 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 401 | 10162998 | Nicht mehr lieferbar | ||
| Rad | ||||
| 402 | 766488 | Rad | € 19.99 | |
| HOUDER | ||||
| 403 | 10024831 | HOUDER | € 0.99 | |
| Mutter M8 | ||||
| 404 | 618497 | Mutter M8 | € 1.06 | |
| BOUT | ||||
| 405 | 10024062 | BOUT | € 0.99 | |
| Sicherungsring | ||||
| 406 | 615477 | Sicherungsring | € 1.06 | |
| REDUCTIE | ||||
| 407 | 10024830 | REDUCTIE | € 0.99 | |
| Gummifuss | ||||
| 408 | 465163 | Gummifuss | € 2.24 | |
| Sechskantschraube M8 x 110 | ||||
| 409 | 400734 | Sechskantschraube M8 x 110 | € 1.13 | |
| Scheibe 8,4 mm | ||||
| 410 | 200579 | Scheibe 8,4 mm | € 1.06 | |
| Nicht mehr lieferbar | ||||
| 411 | 10239624 | Nicht mehr lieferbar | ||
| Griffoberteil | ||||
| 412 | 447534 | Griffoberteil | € 1.29 | |
| Sechskantmutter M8 | ||||
| 413 | 200735 | Sechskantmutter M8 | € 1.06 | |
| ZESKANTBOUT | ||||
| 414 | 400563 | ZESKANTBOUT | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 415 | 448479 | Nicht mehr lieferbar | ||
| Sechskantschraube M8 x 75 | ||||
| 416 | 400309 | Sechskantschraube M8 x 75 | € 1.45 | |
| Stellkurve | ||||
| 417 | 448178 | Stellkurve | € 2.09 | |
| Stellfuss | ||||
| 418 | 465883 | Stellfuss | € 11.15 | |
| Nicht mehr lieferbar | ||||
| 419 | 10163000 | Nicht mehr lieferbar | ||
| Y-stück | ||||
| 420 | 450575 | Y-stück | € 15.54 | |
| Schlauch Ø 27 x 2 m | ||||
| 421 | 459250 | Schlauch Ø 27 x 2 m | € 28.98 | |
| Klammer | ||||
| 422 | 450158 | Klammer | € 1.64 | |
| Anschlussmuffe | ||||
| 423 | 202346 | Anschlussmuffe | € 19.33 | |
| Anschlussmuffe | ||||
| 424 | 500670 | Anschlussmuffe | € 24.42 | |
| Schlauch Ø 36 x 1,5 m | ||||
| 425 | 459251 | Schlauch Ø 36 x 1,5 m | € 27.54 | |
Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
