Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Festool 490436 (TS55EBQ230V)'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

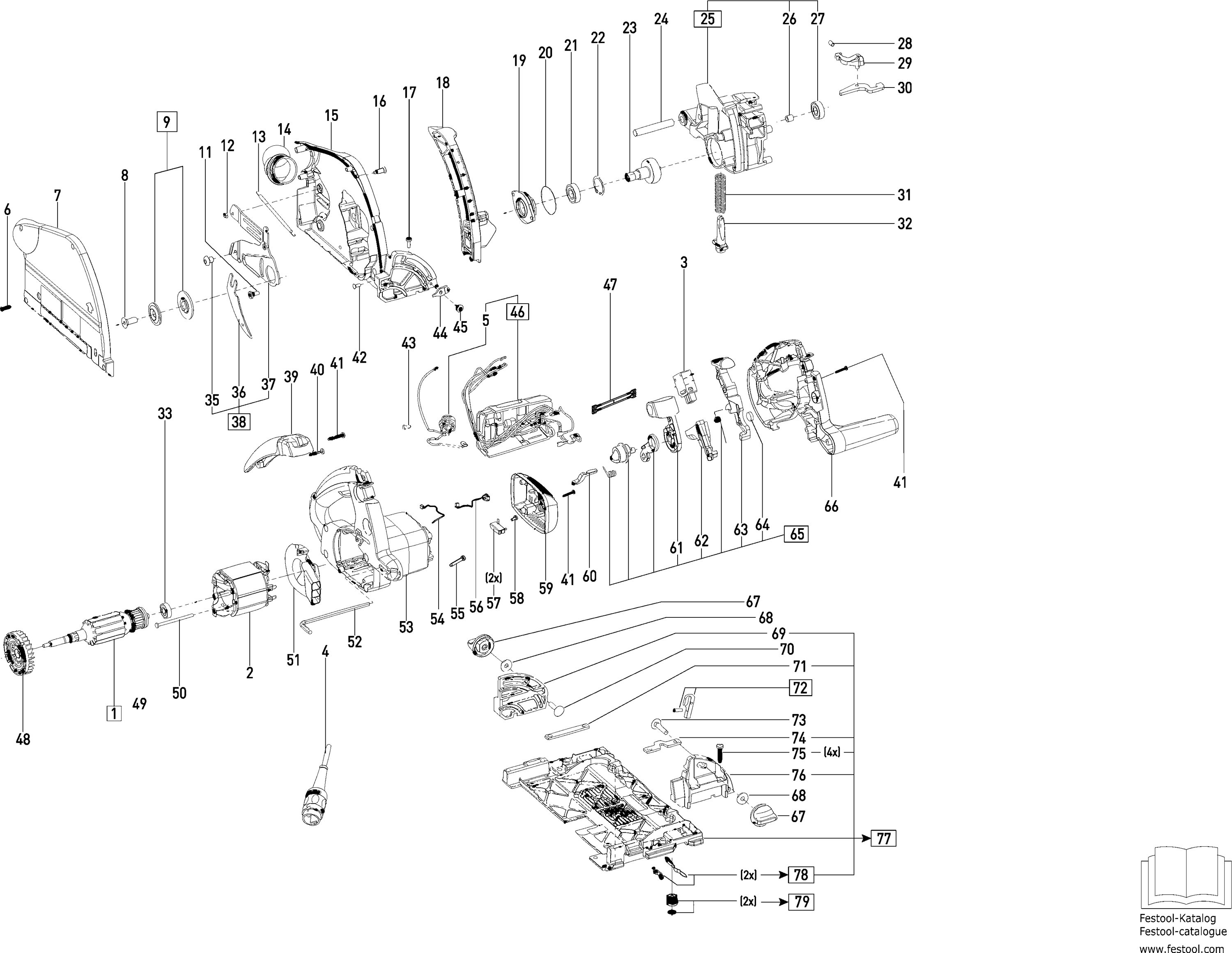

Zeichnungen der Festool 490436 (TS55EBQ230V)
Teileliste der Festool 490436 (TS55EBQ230V)
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Anker 230v Eq / Ebq | ||||
| 1 | 491743 | 127.05 | 151.19 | |
| Feldpaket 230v Eq / Ebq | ||||
| 2 | 491713 | 64.13 | 76.31 | |
| Schalter 230 V | ||||
| 3 | 491703 | 18.15 | 21.60 | |
| PLUG IT-KABEL H05 RN-F-4 | ||||
| 4 | 203914 | 24.00 | 28.56 | |
| Steckergehäuse 230 V | ||||
| 5 | 491716 | 20.09 | 23.91 | |
| Schraube 4,0 x 15 mm | ||||
| 6 | 400710 | 1.51 | 1.80 | |
| Deckel | ||||
| 7 | 491730 | 72.96 | 86.82 | |
| Senkschraube M8 x 18 | ||||
| 8 | 459186 | 1.51 | 1.80 | |
| Flansch | ||||
| 9 | 205682 | 18.03 | 21.46 | |
| Gegenflansch HKC 55 | ||||
| 9 | 10014832 | 5.76 | 6.85 | |
| Flansch | ||||
| 10 | 205682 | 18.03 | 21.46 | |
| Bundschraube | ||||
| 11 | 453547 | 1.51 | 1.80 | |
| Sechskantmutter M4 | ||||
| 12 | 200715 | 1.51 | 1.80 | |
| Zugfeder | ||||
| 13 | 462275 | 2.95 | 3.51 | |
| Absauganschluss | ||||
| 14 | 11094817 | 22.63 | 26.93 | |
| Schutzhaube | ||||
| 15 | 459182 | 53.85 | 64.08 | |
| Bundschraube | ||||
| 16 | 459202 | 1.51 | 1.80 | |
| Linsenschraube 4,0 x 12 mm | ||||
| 17 | 400691 | 1.51 | 1.80 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 18 | 491155 | |||
| Lagerflansch | ||||
| 19 | 459185 | 14.40 | 17.14 | |
| O-ring | ||||
| 20 | 459253 | 1.51 | 1.80 | |
| Rillenkugellager | ||||
| 21 | 401576 | 8.21 | 9.77 | |
| Sicherungsring | ||||
| 22 | 401244 | 1.51 | 1.80 | |
| Getriebewelle | ||||
| 23 | 495798 | 48.88 | 58.17 | |
| Bolzen | ||||
| 24 | 10002634 | 2.95 | 3.51 | |
| Getriebegehäuse | ||||
| 25 | 491715 | 82.52 | 98.20 | |
| Nadelhülse | ||||
| 26 | 410223 | 4.25 | 5.06 | |
| Nadelhülse DF 700 HK0509 | ||||
| 26 | 10498113 | 3.60 | 4.28 | |
| Rillenkugellager | ||||
| 27 | 228798 | 6.19 | 7.37 | |
| Druckfeder | ||||
| 28 | 459225 | 1.51 | 1.80 | |
| Rasthebel | ||||
| 29 | 459224 | 1.51 | 1.80 | |
| Hebel | ||||
| 30 | 459229 | 3.60 | 4.28 | |
| Druckfeder | ||||
| 31 | 459187 | 2.09 | 2.49 | |
| Stift | ||||
| 32 | 10018287 | 2.66 | 3.17 | |
| Rillenkugellager | ||||
| 33 | 401525 | 5.18 | 6.16 | |
| Linsenschraube M8 x 8 | ||||
| 35 | 400607 | 1.51 | 1.80 | |
| Spaltkeil | ||||
| 36 | 462115 | 7.06 | 8.40 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 37 | 491278 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 38 | 491278 | |||
| Softgriff | ||||
| 39 | 459226 | 7.34 | 8.73 | |
| Linsenschraube PT-4.0x20-KT15 | ||||
| 40 | 228567 | 1.51 | 1.80 | |
| Linsenschraube 4,0 x 25 mm | ||||
| 41 | 400695 | 1.51 | 1.80 | |
| Senkschraube 4,0 x 10 mm | ||||
| 42 | 400014 | 1.51 | 1.80 | |
| Linsenschraube 3,5 x 10 mm | ||||
| 43 | 219031 | 7.32 | 8.71 | |
| Zeiger | ||||
| 44 | 459215 | 1.51 | 1.80 | |
| Linsenschraube 3,5 x 8 mm | ||||
| 45 | 400688 | 1.51 | 1.80 | |
| Elektronik TS 55 EBQ 230V ET-BG | ||||
| 46 | 204693 | 67.40 | 80.21 | |
| Ventilator | ||||
| 48 | 459199 | 3.38 | 4.02 | |
| Magnetring | ||||
| 49 | 488965 | 3.89 | 4.63 | |
| Linsenschraube 4,0 x 60 mm | ||||
| 50 | 228708 | 1.51 | 1.80 | |
| Luftführungsscheibe | ||||
| 51 | 459179 | 2.66 | 3.17 | |
| Sechskantschlüssel | ||||
| 52 | 459255 | 2.74 | 3.26 | |
| Motorgehäuse | ||||
| 53 | 10017629 | 19.24 | 22.90 | |
| Ptc-widerstand | ||||
| 54 | 491722 | 21.05 | 25.05 | |
| Ptc-widerstand | ||||
| 54 | 721509 | 20.57 | 24.48 | |
| Schraube | ||||
| 55 | 10002348 | 1.51 | 1.80 | |
| Tacho Eb / Ebq | ||||
| 56 | 491723 | 29.04 | 34.56 | |
| Kohle (paar) 230v | ||||
| 57 | 491704 | 17.30 | 20.59 | |
| Linsenschraube 3,5 x 8 mm | ||||
| 58 | 219047 | 1.51 | 1.80 | |
| Deckel | ||||
| 59 | 491718 | 23.60 | 28.08 | |
| Rastbolzen | ||||
| 60 | 459222 | 2.16 | 2.57 | |
| Hebel | ||||
| 61 | 500431 | 25.41 | 30.24 | |
| Drücker TS 55 | ||||
| 62 | 10568559 | 2.88 | 3.43 | |
| Drücker | ||||
| 62 | 459195 | 2.45 | 2.92 | |
| Hebel | ||||
| 63 | 500431 | 25.41 | 30.24 | |
| Silikonscheibe | ||||
| 64 | 459220 | 1.51 | 1.80 | |
| Spindelstop | ||||
| 65 | 500430 | 41.38 | 49.24 | |
| Griff | ||||
| 66 | 10007029 | 12.83 | 15.27 | |
| Drehknopf | ||||
| 67 | 440713 | 3.10 | 3.69 | |
| Scheibe | ||||
| 68 | 402935 | 1.51 | 1.80 | |
| Schwenksegment | ||||
| 69 | 459213 | 5.26 | 6.26 | |
| Flachkopfschraube M6 x 25 | ||||
| 70 | 228603 | 1.51 | 1.80 | |
| Leiste | ||||
| 71 | 461407 | 1.94 | 2.31 | |
| Anschlag | ||||
| 72 | 491719 | 22.51 | 26.79 | |
| Flachrundschraube M6 x 30 | ||||
| 73 | 771793 | 1.51 | 1.80 | |
| Leiste | ||||
| 74 | 459214 | 1.66 | 1.98 | |
| Linsenschraube 5,0 x 25 mm | ||||
| 75 | 400686 | 1.51 | 1.80 | |
| Schwenksegment | ||||
| 76 | 459212 | 9.07 | 10.79 | |
| Führungsplatte | ||||
| 77 | 494589 | 84.46 | 100.51 | |
| Gleitplatte | ||||
| 78 | 494588 | 23.96 | 28.51 | |
| Stellrad | ||||
| 79 | 495035 | 33.28 | 39.60 | |
