Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Festool 205694 (TS55FQ)'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

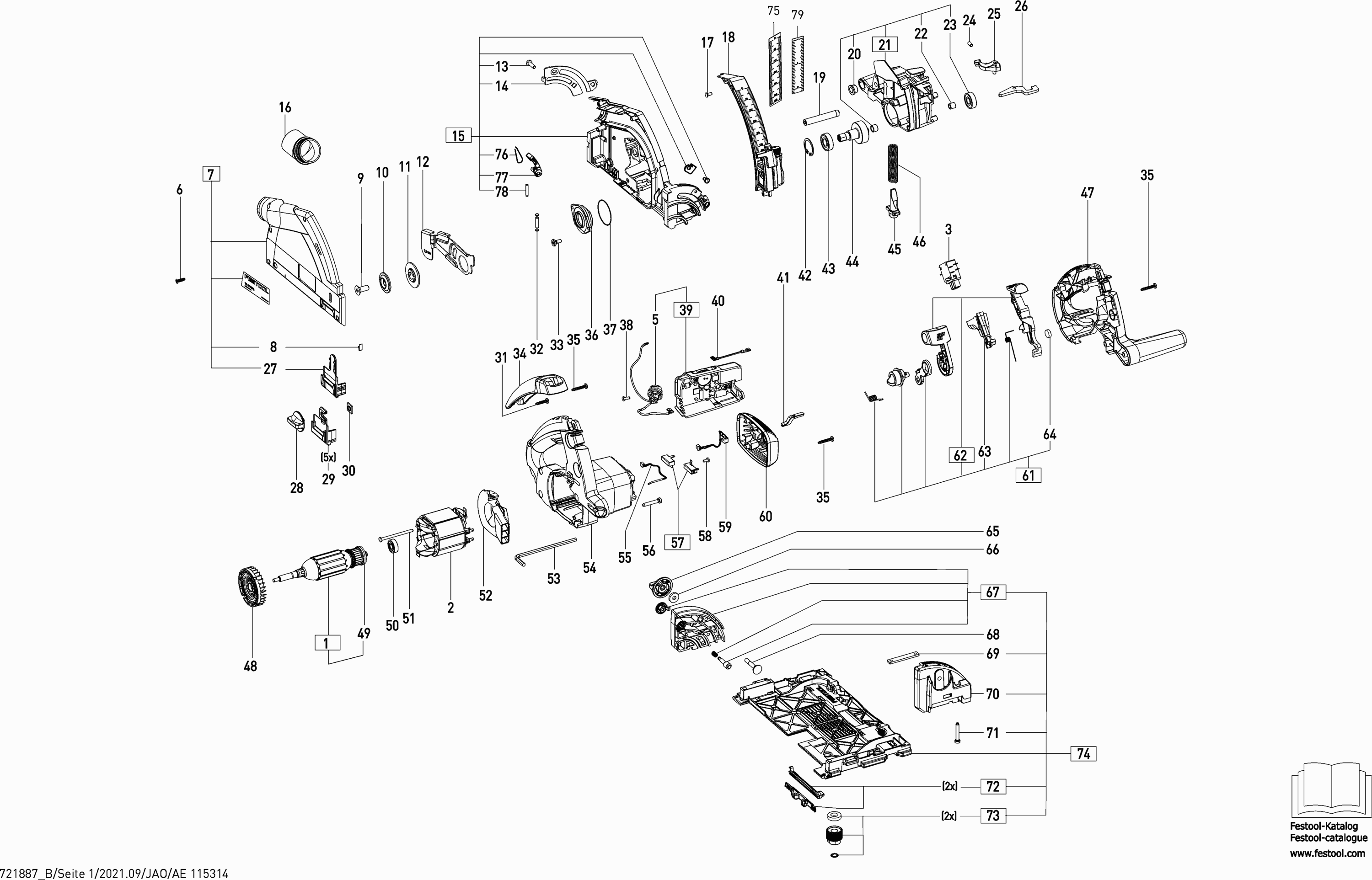

Zeichnungen der Festool 205694 (TS55FQ)
Teileliste der Festool 205694 (TS55FQ)
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Anker 230v Q | ||||
| 1 | 491729 | 127.05 | 151.19 | |
| Feldpaket 230v Q | ||||
| 2 | 491744 | 64.13 | 76.31 | |
| Schalter 230 V | ||||
| 3 | 491703 | 18.15 | 21.60 | |
| Steckergehäuse 230 V | ||||
| 5 | 491716 | 20.09 | 23.91 | |
| Schraube 4,0 x 15 mm | ||||
| 6 | 400710 | 1.51 | 1.80 | |
| Deckel TS 55 F | ||||
| 7 | 205827 | 59.53 | 70.84 | |
| Feder | ||||
| 8 | 466084 | 1.94 | 2.31 | |
| Senkschraube M8 x 18 | ||||
| 9 | 459186 | 1.51 | 1.80 | |
| Gegenflansch HKC 55 | ||||
| 10 | 10014832 | 5.76 | 6.85 | |
| Spannflansch VN-HK 85 | ||||
| 11 | 10014834 | 13.07 | 15.55 | |
| Keil TS 55 F | ||||
| 12 | 10037341 | 19.12 | 22.75 | |
| Linsenschraube | ||||
| 13 | 10016393 | 6.94 | 8.26 | |
| Blechsegment | ||||
| 14 | 10000164 | 7.27 | 8.65 | |
| Prot. deckel TSC 55 KEB/TS 55 F | ||||
| 15 | 205811 | 84.70 | 100.79 | |
| Winkelstück Cleantec | ||||
| 16 | 202096 | 22.99 | 27.36 | |
| Senkschraube 4,0 x 10 mm | ||||
| 17 | 400014 | 1.51 | 1.80 | |
| Tiefenanschlag TSF 55 EBQ | ||||
| 18 | 10001569 | 19.00 | 22.61 | |
| Bolzen | ||||
| 19 | 10002634 | 2.95 | 3.51 | |
| Bundbuchse | ||||
| 20 | 459181 | 1.51 | 1.80 | |
| Getriebe TS 55 F | ||||
| 21 | 205817 | 83.37 | 99.21 | |
| Nadelhülse | ||||
| 22 | 410223 | 4.25 | 5.06 | |
| NAALDHULS DF 700 HK0509 | ||||
| 22 | 10498113 | 3.60 | 4.28 | |
| Rillenkugellager | ||||
| 23 | 228798 | 6.19 | 7.37 | |
| Druckfeder | ||||
| 24 | 459225 | 1.51 | 1.80 | |
| Rasthebel | ||||
| 25 | 459224 | 1.51 | 1.80 | |
| Hebel | ||||
| 26 | 459229 | 3.60 | 4.28 | |
| Sichtfenster | ||||
| 27 | 499012 | 6.19 | 7.37 | |
| Drehknopf | ||||
| 28 | 481984 | 2.30 | 2.74 | |
| Mutter | ||||
| 30 | 462760 | 2.74 | 3.26 | |
| Linsenschraube PT-4.0x20-KT15 | ||||
| 31 | 228567 | 1.51 | 1.80 | |
| Zugfeder | ||||
| 32 | 10000568 | 1.51 | 1.80 | |
| Flanschbolzen TSC 55 K | ||||
| 33 | 10038732 | 1.51 | 1.80 | |
| Softgriff | ||||
| 34 | 459226 | 7.34 | 8.73 | |
| Linsenschraube 4,0 x 25 mm | ||||
| 35 | 400695 | 1.51 | 1.80 | |
| Lagerflansch | ||||
| 36 | 459185 | 14.40 | 17.14 | |
| O-ring | ||||
| 37 | 459253 | 1.51 | 1.80 | |
| Linsenschraube 3,5 x 10 mm | ||||
| 38 | 219031 | 7.32 | 8.71 | |
| Entstörmodul 230v Q | ||||
| 39 | 491726 | 55.18 | 65.66 | |
| Rastbolzen | ||||
| 41 | 459222 | 2.16 | 2.57 | |
| Sicherungsring | ||||
| 42 | 401244 | 1.51 | 1.80 | |
| Rillenkugellager | ||||
| 43 | 401576 | 8.21 | 9.77 | |
| Getriebewelle | ||||
| 44 | 495798 | 48.88 | 58.17 | |
| Stift | ||||
| 45 | 10018287 | 2.66 | 3.17 | |
| Druckfeder | ||||
| 46 | 459187 | 2.09 | 2.49 | |
| Griff | ||||
| 47 | 10007029 | 12.83 | 15.27 | |
| Ventilator | ||||
| 48 | 459199 | 3.38 | 4.02 | |
| Magnetring | ||||
| 49 | 488965 | 3.89 | 4.63 | |
| Rillenkugellager | ||||
| 50 | 401525 | 5.18 | 6.16 | |
| Linsenschraube 4,0 x 60 mm | ||||
| 51 | 228708 | 1.51 | 1.80 | |
| Luftführungsscheibe | ||||
| 52 | 459179 | 2.66 | 3.17 | |
| Sechskantschlüssel | ||||
| 53 | 459255 | 2.74 | 3.26 | |
| Motorgehäuse | ||||
| 54 | 10017629 | 19.24 | 22.90 | |
| Schraube | ||||
| 56 | 10002348 | 1.51 | 1.80 | |
| Kohle (paar) 230v | ||||
| 57 | 491704 | 17.30 | 20.59 | |
| Linsenschraube 3,5 x 8 mm | ||||
| 58 | 219047 | 1.51 | 1.80 | |
| Deckel | ||||
| 60 | 491718 | 23.60 | 28.08 | |
| Spindelstop | ||||
| 61 | 500430 | 41.38 | 49.24 | |
| Hebel | ||||
| 62 | 500431 | 25.41 | 30.24 | |
| Drücker TS 55 | ||||
| 63 | 10568559 | 2.88 | 3.43 | |
| Drücker | ||||
| 63 | 459195 | 2.45 | 2.92 | |
| Silikonscheibe | ||||
| 64 | 459220 | 1.51 | 1.80 | |
| Drehknopf D34 M6/8T blau | ||||
| 65 | 10001354 | 3.17 | 3.77 | |
| Scheibe | ||||
| 66 | 402935 | 1.51 | 1.80 | |
| Schwenksegment | ||||
| 67 | 10009124 | 12.08 | 14.38 | |
| Spannschraube | ||||
| 68 | 10000160 | 1.80 | 2.14 | |
| Leiste | ||||
| 69 | 10000916 | 3.02 | 3.59 | |
| Schwenksegment TS 55 R bedruckt | ||||
| 70 | 10435074 | 8.86 | 10.54 | |
| Zylinderschraube | ||||
| 71 | 10014865 | 1.51 | 1.80 | |
| Gleitbacken | ||||
| 72 | 200173 | 21.18 | 25.20 | |
| Stellrad | ||||
| 73 | 200174 | 25.17 | 29.95 | |
| Führungsplatte | ||||
| 74 | 10515819 | 78.77 | 93.74 | |
| Feder | ||||
| 76 | 10015946 | 1.51 | 1.80 | |
| Hebel | ||||
| 77 | 10016897 | 1.51 | 1.80 | |
| Gewindebolzen M4 x 20 DIN 915 | ||||
| 78 | 10013063 | 1.51 | 1.80 | |
