Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Festool 204825 ( TS55REBQ230V )'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

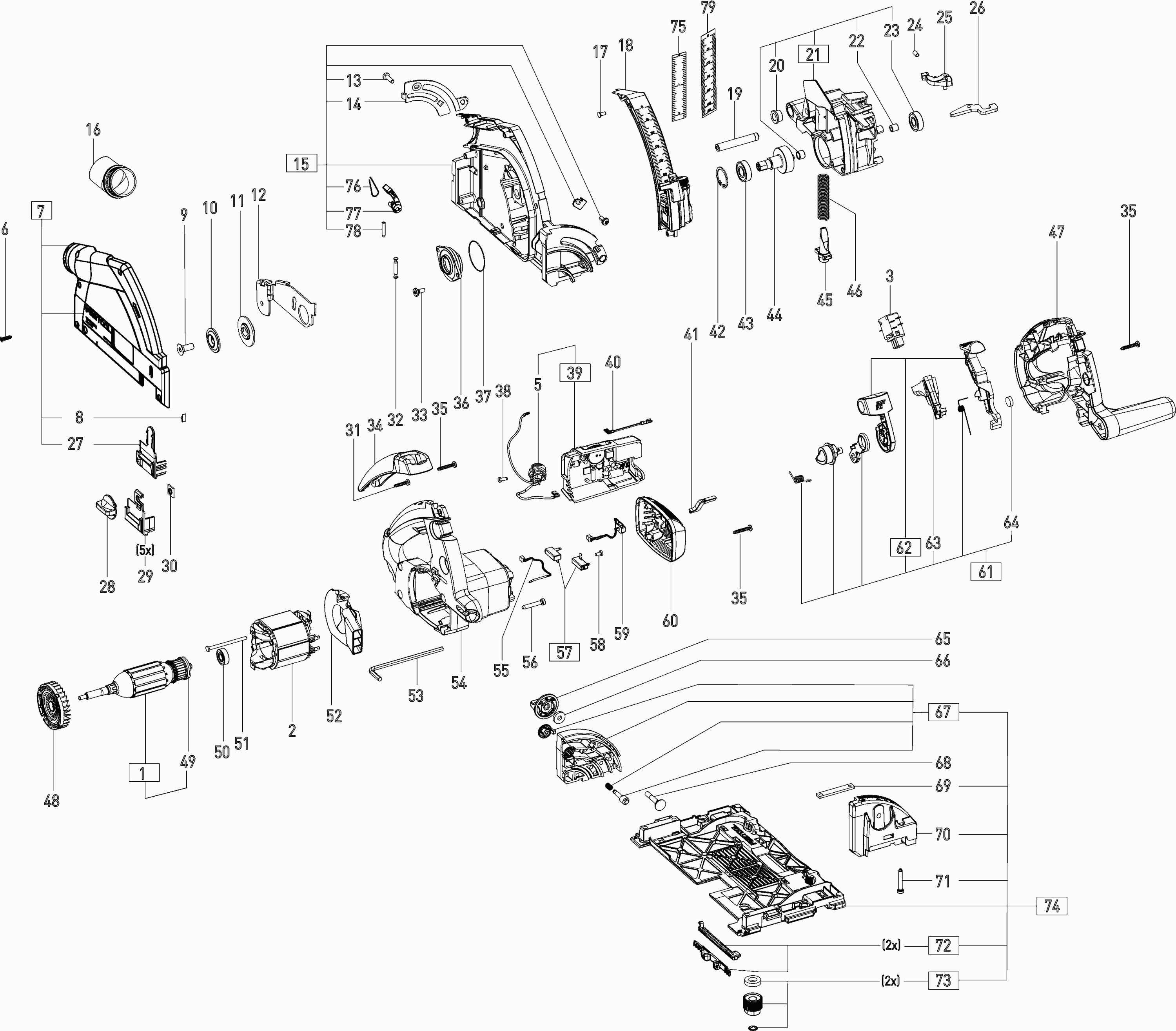

Zeichnungen der Festool 204825 ( TS55REBQ230V )
Teileliste der Festool 204825 ( TS55REBQ230V )
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Anker 230v Eq / Ebq | ||||
| 1 | 491743 | 127.05 | 151.19 | |
| Feldpaket 230v Eq / Ebq | ||||
| 2 | 491713 | 64.13 | 76.31 | |
| Schalter 230 V | ||||
| 3 | 491703 | 18.15 | 21.60 | |
| Steckergehäuse 230 V | ||||
| 5 | 491716 | 18.84 | 22.42 | |
| Schraube 4,0 x 15 mm | ||||
| 6 | 400710 | 1.39 | 1.65 | |
| Deckel | ||||
| 7 | 10488426 | 60.62 | 72.14 | |
| Feder | ||||
| 8 | 466084 | 1.75 | 2.08 | |
| Senkschraube M8 x 18 | ||||
| 9 | 459186 | 1.39 | 1.65 | |
| Gegenflansch HKC 55 | ||||
| 10 | 10014832 | 5.09 | 6.06 | |
| Spannflansch VN-HK 85 | ||||
| 11 | 10014834 | 12.10 | 14.40 | |
| Keil | ||||
| 12 | 10000418 | 7.46 | 8.88 | |
| Linsenschraube | ||||
| 13 | 10016393 | 1.39 | 1.65 | |
| Blechsegment | ||||
| 14 | 10000164 | 6.41 | 7.63 | |
| SCHUTZHAUBE | ||||
| 15 | 10017862 | 76.35 | 90.86 | |
| Winkelstück Cleantec | ||||
| 16 | 202096 | 22.63 | 26.93 | |
| Senkschraube 4,0 x 10 mm | ||||
| 17 | 400014 | 1.39 | 1.65 | |
| Tiefenanschlag TSF 55 EBQ | ||||
| 18 | 10001569 | 18.27 | 21.74 | |
| Bolzen | ||||
| 19 | 10002634 | 2.64 | 3.14 | |
| Bundbuchse | ||||
| 20 | 459181 | 1.39 | 1.65 | |
| Getriebe TS 55 F | ||||
| 21 | 205817 | 80.22 | 95.46 | |
| Nadelhülse | ||||
| 22 | 410223 | 3.83 | 4.56 | |
| Rillenkugellager | ||||
| 23 | 228798 | 5.68 | 6.76 | |
| Druckfeder | ||||
| 24 | 459225 | 1.39 | 1.65 | |
| Rasthebel | ||||
| 25 | 459224 | 1.39 | 1.65 | |
| Hebel | ||||
| 26 | 459229 | 2.98 | 3.55 | |
| Sichtfenster | ||||
| 27 | 499012 | 5.47 | 6.51 | |
| Drehknopf | ||||
| 28 | 481984 | 2.11 | 2.51 | |
| Splitterschutz | ||||
| 29 | 499011 | 16.13 | 19.19 | |
| Mutter | ||||
| 30 | 462760 | 2.51 | 2.99 | |
| Linsenschraube PT-4.0x20-KT15 | ||||
| 31 | 228567 | 1.39 | 1.65 | |
| Zugfeder | ||||
| 32 | 10000568 | 1.39 | 1.65 | |
| Bundschraube | ||||
| 33 | 453547 | 1.39 | 1.65 | |
| Softgriff | ||||
| 34 | 459226 | 6.79 | 8.08 | |
| Linsenschraube 4,0 x 25 mm | ||||
| 35 | 400695 | 1.39 | 1.65 | |
| Lagerflansch | ||||
| 36 | 459185 | 14.40 | 17.14 | |
| O-ring | ||||
| 37 | 459253 | 1.39 | 1.65 | |
| Linsenschraube 3,5 x 10 mm | ||||
| 38 | 219031 | 1.39 | 1.65 | |
| Elektronik TS 55 EBQ 230V ET-BG | ||||
| 39 | 204693 | 67.40 | 80.21 | |
| Rastbolzen | ||||
| 41 | 459222 | 1.85 | 2.20 | |
| Sicherungsring | ||||
| 42 | 401244 | 1.39 | 1.65 | |
| Rillenkugellager | ||||
| 43 | 401576 | 7.52 | 8.95 | |
| Getriebewelle | ||||
| 44 | 495798 | 47.07 | 56.01 | |
| Stift | ||||
| 45 | 10018287 | 2.45 | 2.92 | |
| Druckfeder | ||||
| 46 | 459187 | 1.92 | 2.28 | |
| Griff | ||||
| 47 | 10007029 | 12.83 | 15.27 | |
| Ventilator | ||||
| 48 | 459199 | 3.10 | 3.69 | |
| Magnetring | ||||
| 49 | 488965 | 3.56 | 4.24 | |
| Rillenkugellager | ||||
| 50 | 401525 | 4.75 | 5.65 | |
| Linsenschraube 4,0 x 60 mm | ||||
| 51 | 228708 | 1.39 | 1.65 | |
| Luftführungsscheibe | ||||
| 52 | 459179 | 2.45 | 2.92 | |
| Sechskantschlüssel | ||||
| 53 | 459255 | 2.38 | 2.83 | |
| Motorgehäuse | ||||
| 54 | 10017629 | 19.24 | 22.90 | |
| Ptc-widerstand | ||||
| 55 | 721509 | 19.32 | 22.99 | |
| Schraube | ||||
| 56 | 10002348 | 1.39 | 1.65 | |
| Kohle (paar) 230v | ||||
| 57 | 491704 | 17.30 | 20.59 | |
| Linsenschraube 3,5 x 8 mm | ||||
| 58 | 219047 | 1.39 | 1.65 | |
| Tacho Eb / Ebq | ||||
| 59 | 491723 | 27.95 | 33.26 | |
| Deckel | ||||
| 60 | 491718 | 21.54 | 25.63 | |
| Spindelstop | ||||
| 61 | 500430 | 39.81 | 47.37 | |
| Hebel | ||||
| 62 | 500431 | 24.44 | 29.08 | |
| Drücker | ||||
| 63 | 459195 | 2.45 | 2.92 | |
| Silikonscheibe | ||||
| 64 | 459220 | 1.39 | 1.65 | |
| Drehknopf D34 M6/8T blau | ||||
| 65 | 10001354 | 2.77 | 3.30 | |
| Scheibe | ||||
| 66 | 402935 | 1.39 | 1.65 | |
| Schwenksegment | ||||
| 67 | 10009124 | 11.84 | 14.09 | |
| Spannschraube | ||||
| 68 | 10000160 | 1.58 | 1.88 | |
| Leiste | ||||
| 69 | 10000916 | 2.77 | 3.30 | |
| Schwenksegment TS 55 R bedruckt | ||||
| 70 | 10435074 | 7.79 | 9.27 | |
| Zylinderschraube | ||||
| 71 | 10014865 | 1.39 | 1.65 | |
| Gleitbacken | ||||
| 72 | 200173 | 21.18 | 25.20 | |
| Stellrad | ||||
| 73 | 200174 | 24.56 | 29.23 | |
| Führungsplatte | ||||
| 74 | 10515819 | 75.75 | 90.14 | |
| Feder | ||||
| 76 | 10015946 | 1.39 | 1.65 | |
| Hebel | ||||
| 77 | 10016897 | 1.39 | 1.65 | |
| Gewindebolzen M4 x 20 DIN 915 | ||||
| 78 | 10013063 | 1.39 | 1.65 | |
