Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Festool 10036595 (TS60KEBQ230VEU)'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

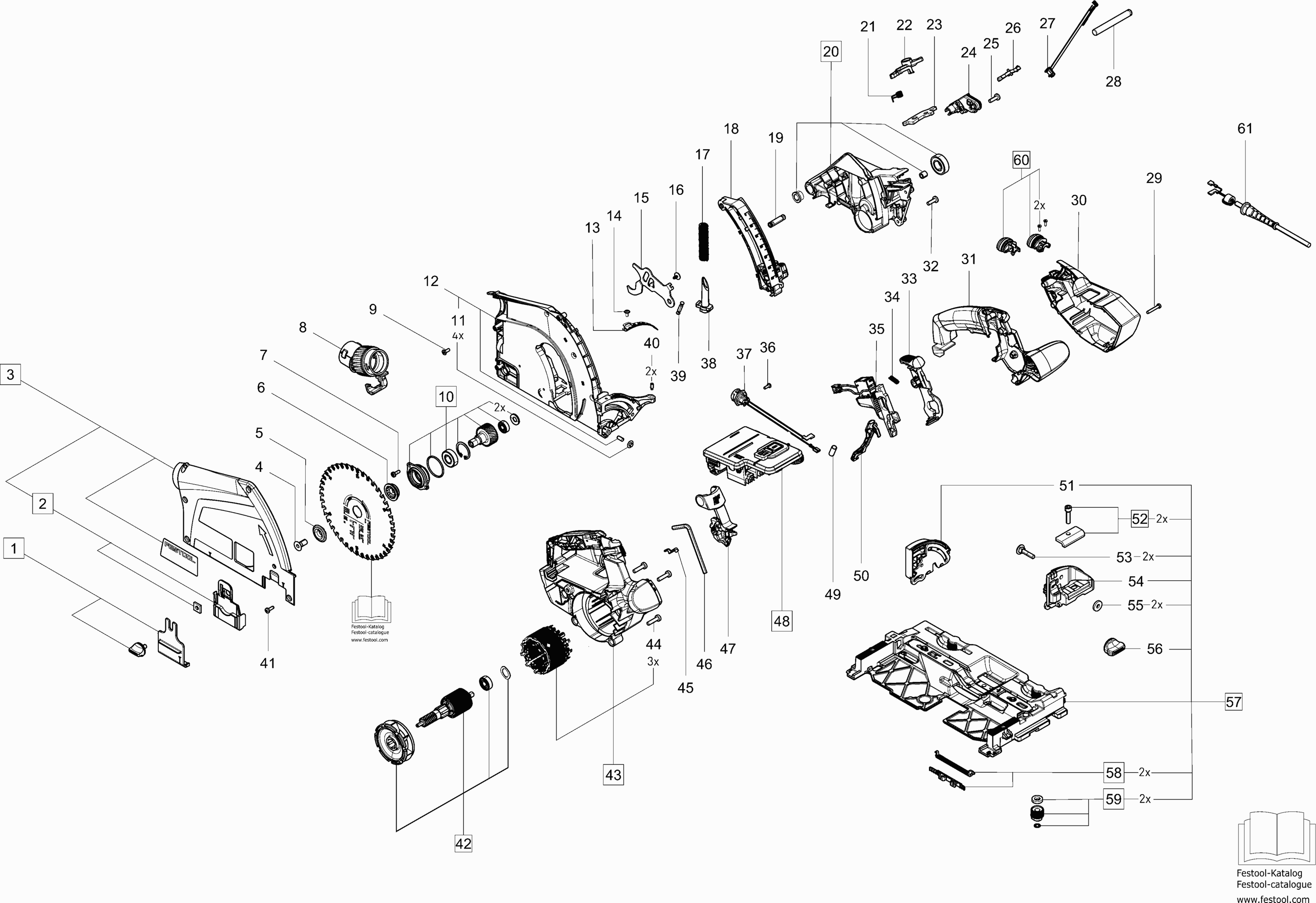

Zeichnungen der Festool 10036595 (TS60KEBQ230VEU)
Teileliste der Festool 10036595 (TS60KEBQ230VEU)
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Splitterwache TS 60 ET-BG | ||||
| 1 | 10679064 | 30.13 | 35.85 | |
| Beobachtungsglas TS 60 ET-BG | ||||
| 2 | 10679065 | 29.64 | 35.27 | |
| Deckel TS 60 ET-BG | ||||
| 3 | 10679066 | 66.91 | 79.62 | |
| Verzinkte Schraube M8x18-010.9 | ||||
| 4 | 10372628 | 1.51 | 1.80 | |
| GEGENFLANSCH TS 60 ET-BG | ||||
| 5 | 10703933 | 39.32 | 46.79 | |
| SPANRING TS 60 ET-BG | ||||
| 6 | 10703934 | 32.43 | 38.59 | |
| Linsenschraube | ||||
| 7 | 476787 | 1.51 | 1.80 | |
| ECKSTÜCK TS 60 ET-BG | ||||
| 8 | 10703935 | 36.18 | 43.05 | |
| Afzuigaansluiting | ||||
| 8 | 11094814 | 22.63 | 26.93 | |
| Verzinkte Schraube REMF-4,0x12-T20 TS 60 | ||||
| 9 | 10366897 | 1.51 | 1.80 | |
| Antriebseinheit TS 60 ET-BG | ||||
| 10 | 10679067 | 75.02 | 89.27 | |
| Anschlussbuchse TS 60 | ||||
| 11 | 10452562 | 1.51 | 1.80 | |
| Schutzkappe TS 60 ET-BG | ||||
| 12 | 10679068 | 77.44 | 92.15 | |
| Skala TS 60 ET-BG | ||||
| 13 | 10703936 | 32.79 | 39.02 | |
| Linsenzylinderschraube | ||||
| 14 | 401063 | 1.51 | 1.80 | |
| Flachkopfschraube DIN608-M4x9.3-8.8+Scheibe | ||||
| 14 | 10772748 | 1.37 | 1.63 | |
| Tastarm TS 60 | ||||
| 15 | 10329811 | 7.34 | 8.73 | |
| Linsenschraube 3,5 x 8 mm | ||||
| 16 | 400688 | 1.51 | 1.80 | |
| Druckfeder | ||||
| 17 | 459187 | 2.09 | 2.49 | |
| Tiefenanschlag TS 60 ET-BG mm | ||||
| 18 | 10703938 | 39.93 | 47.52 | |
| Zugfeder TS 60 ET-BG | ||||
| 19 | 10703939 | 27.95 | 33.26 | |
| Getriebe TS 60 ET-BG | ||||
| 20 | 10679069 | 91.36 | 108.72 | |
| Feder TS 60 ET-BG | ||||
| 21 | 10703940 | 29.52 | 35.13 | |
| Arretiergriff TS 60 ET-BG | ||||
| 22 | 10703941 | 27.95 | 33.26 | |
| Griff TS 60 ET-BG | ||||
| 23 | 10703942 | 30.49 | 36.28 | |
| Schalterkasten TS 60 ET-BG | ||||
| 24 | 10703943 | 29.16 | 34.70 | |
| Linsenschraube | ||||
| 25 | 10016393 | 6.94 | 8.26 | |
| Kippschlüssel TS 60 ET-BG | ||||
| 26 | 10703944 | 28.80 | 34.27 | |
| Schalter TS 60 ET-BG | ||||
| 27 | 10703945 | 40.41 | 48.09 | |
| Bolzen | ||||
| 28 | 464215 | 3.31 | 3.94 | |
| Senkkopfschraube REMF-4,0x25-FK10-T20schw | ||||
| 29 | 10452873 | 1.51 | 1.80 | |
| Gehäusedeckel TS 60 ET-BG | ||||
| 30 | 10703947 | 36.42 | 43.34 | |
| Gehäuseset TS 60 ET-BG | ||||
| 31 | 10703948 | 41.38 | 49.24 | |
| Linsenschraube | ||||
| 32 | 10016393 | 6.94 | 8.26 | |
| Druckknopf TS 60 ET-BG | ||||
| 33 | 10703949 | 30.61 | 36.43 | |
| Druckfeder TS 60 | ||||
| 34 | 10573215 | 1.44 | 1.71 | |
| Schalteinheit TS 60 ET-BG | ||||
| 35 | 10703950 | 17.91 | 21.31 | |
| Linsenschraube 3,5 x 10 mm | ||||
| 36 | 219031 | 7.32 | 8.71 | |
| Steckergehäuse TS 60 ET-BG | ||||
| 37 | 10703951 | 39.93 | 47.52 | |
| Stift TS 60 ET-BG | ||||
| 38 | 10703952 | 29.16 | 34.70 | |
| Feder TS 60 | ||||
| 39 | 10288521 | 1.44 | 1.71 | |
| Gewindestift ISO 4028 M5x12 Precote 2 | ||||
| 40 | 10366894 | 1.44 | 1.71 | |
| Flachkopfschraube TT2K-4,0x12-10.9-T20 | ||||
| 41 | 10366886 | 1.51 | 1.80 | |
| Rotor TS 60 ET-BG | ||||
| 42 | 10679070 | 173.76 | 206.77 | |
| Motorgehäuse TS 60 ET-BG | ||||
| 43 | 10679071 | 112.77 | 134.20 | |
| Linsenschraube 3,0 x 12 mm | ||||
| 44 | 219069 | 1.51 | 1.80 | |
| Klemmstück LHS 2 225 EQI | ||||
| 45 | 10260539 | 1.51 | 1.80 | |
| Schraubendreher SW 5 DIN911 | ||||
| 46 | 202752 | 1.51 | 1.80 | |
| Griff TS 60 ET-BG | ||||
| 47 | 10703954 | 30.13 | 35.85 | |
| ELECTRONIC TS 60 230V ET-BG | ||||
| 48 | 10682604 | 170.49 | 202.88 | |
| Druckfeder TS 60 | ||||
| 49 | 10398705 | 1.51 | 1.80 | |
| Anschlagbolzen TS 60 ET-BG | ||||
| 50 | 10703956 | 32.91 | 39.16 | |
| Schwenksegment TS 60 ET-BG | ||||
| 51 | 10703957 | 37.63 | 44.78 | |
| Kopplung TS 60 ET-BG | ||||
| 52 | 10703953 | 31.58 | 37.58 | |
| Spannschraube M6x29,5 / TS 60 | ||||
| 53 | 10171470 | 1.44 | 1.71 | |
| Schwenksegment TS 60 ET-BG | ||||
| 54 | 10703958 | 41.38 | 49.24 | |
| Scheibe | ||||
| 55 | 402935 | 1.51 | 1.80 | |
| Drehknopf TS 60 | ||||
| 56 | 10196079 | 4.90 | 5.83 | |
| Führungsplatte TS 60 ET-BG | ||||
| 57 | 10679072 | 135.04 | 160.70 | |
| Führungsschuhe TS 60 ET-BG | ||||
| 58 | 10679073 | 28.92 | 34.41 | |
| Stellrad | ||||
| 59 | 200174 | 25.17 | 29.95 | |
| Glijblokken + stelknoppen | ||||
| 62 | 11243598 | 9.36 | 11.14 | |
| Afzuigaansluiting | ||||
| 90 | 11094814 | 22.63 | 26.93 | |
