Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki A25EB'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Hikoki A25EB

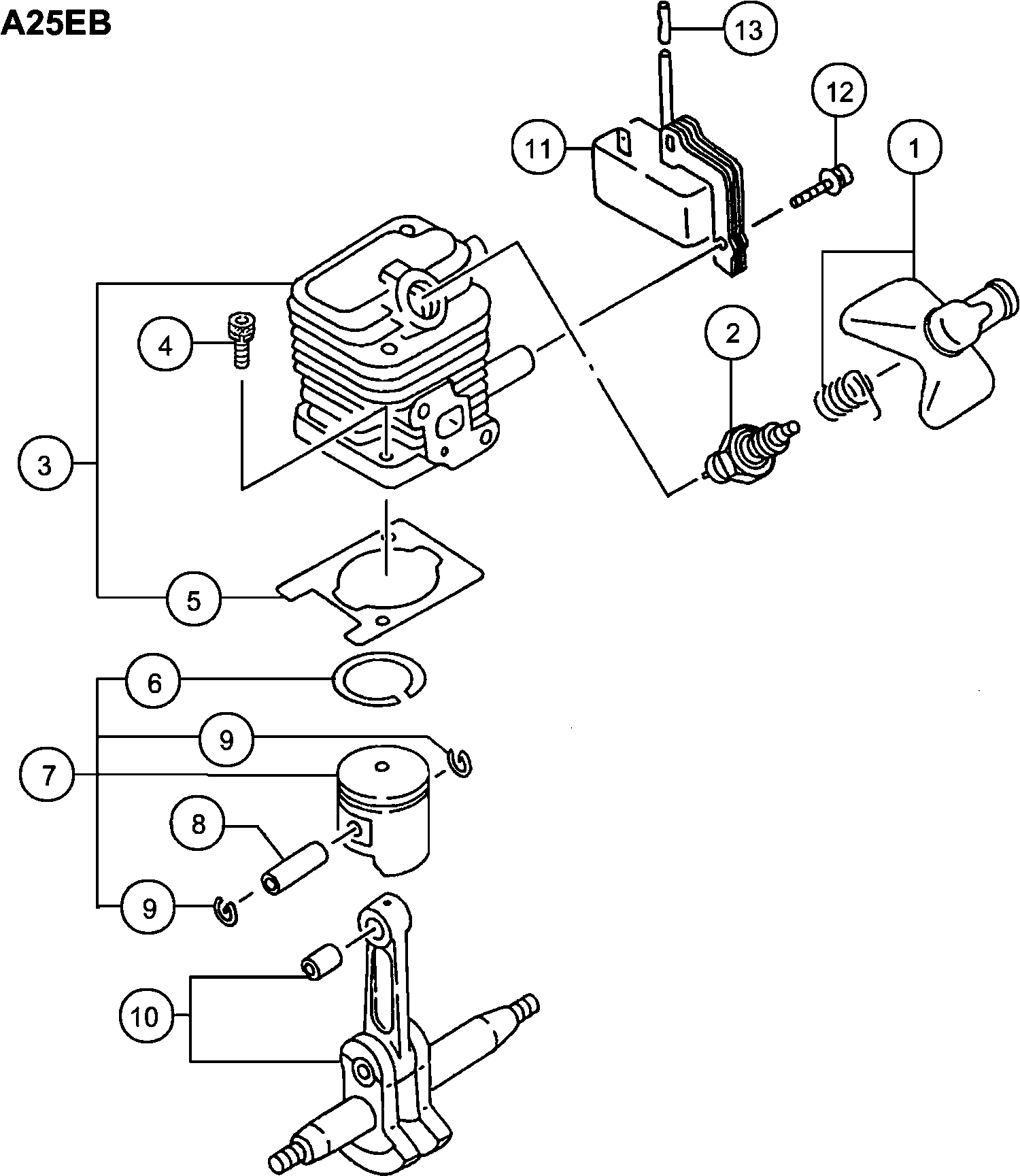

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Hikoki A25EB

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Zündkerzenkappe kpl. alte Art.nr. 157-06500-91
1 6687476 4.45 5.30

Keine Informationen verfügbar, nicht bestellbar
2 6699320

Zylinder-set alte Art.nr. 001-0650a-90
3 6685480 40.24 47.88

Keine Informationen verfügbar, nicht bestellbar
4 6684668

Zylinderdichtung alte Art.nr. 017-06500-20
5 6685744 1.15 1.37

Kolbenring
6 6686118 4.45 5.30

Kolben Set alte Art.nr. 030-0650a-90 Includ.16,17
7 6685892 20.11 23.93

Kolbenstift
8 6696944 3.33 3.96

Sicherungsring f. Kolbenbolzen alte Art.nr. 039-0
9 6686028 1.15 1.37

Kurbelwelle kpl. alte Art.nr. 046-065a-80
10 6686206 80.31 95.57

Zündspule alte Art.nr. 167-21550-81
11 6695939 38.26 45.53

Hochspannungsschraube 4x18ws alte Art.nr. 994-160
12 6695407 1.15 1.37

Isolierte Röhre Cg24ekb
13 6684597 2.15 2.56

Kurbelgehäuse kpl.
21 6686576 40.24 47.88

Dichtung f. Kurbelgehäuse alte Art.nr. 090-06500-
22 6686720 1.15 1.37

Öldichtung Cg24ekb
23 6684607 4.29 5.10

Kugellager Cg24ekb
24 6684608 3.80 4.52

Getriebewelle Cg24ekb
25 6684604 2.15 2.56

Getriebewelle Cg24ekb
25 6684605 2.15 2.56

Anti Vibrationsgummi
26 6691822 1.15 1.37

Sechskantbolzen Cg24ekb
27 6684786 2.15 2.56

Magnetzünder Rotor kpl alte Art.nr. 155-21523-80
28 6687389 26.16 31.13

Unterlegscheibe Cg24ekb Neue Art.nr. 6684611
29 6684611 2.15 2.56

Ring
30 6684971 1.04 1.23

Sechskantmutter Cg24ekb
31 6684612 2.15 2.56

Einlaufstutzendichtung
41 6689891 1.15 1.37

Vergaser Isolator Set, Reserve
42 6689966 6.93 8.24

Maschinenschraube M5x25 (mit Unterlegscheiben) Sch
43 6696988 1.04 1.23

Vergaserdichtung
44 6689839 1.15 1.37

O-Ring P-15
45 6698966 1.04 1.23

Filtergehäuse kpl. alte Art.nr. 423-06500-81
46 6690119 4.45 5.30

Manschette 7.5
47 6690804 1.15 1.37

Drosselventil alte Art.nr.528-06500-20 Till B0286
48 6691272 2.31 2.75

Keine Informationen verfügbar, nicht bestellbar
49 6684658

Kontrollschild alte Art.nr.476-01700-20
50 6690843 1.15 1.37

Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01
51 6684662 2.15 2.56

Schraube Cg24ekb nicht mehr lieferbar! alte Art.n
52 6684660 2.15 2.56

Filter Schwamm
53 6690364 1.15 1.37

Filterabdeckung
54 6690415 5.28 6.28

Spezialschraube
55 6689737 1.15 1.37

Vergaser Set Wyl81 Since B033801
56 6690483 54.30 64.62

Röhrenschutz
57 6685247 2.31 2.75

Clipd6new
58 6685198 1.15 1.37

Keine Informationen verfügbar, nicht bestellbar
59 6684620

Benzin Tank weiss alte Art.nr.591-0650d-21
60 6691569 9.40 11.19

Manschette 5.8 alte Art.nr.659-00801-20 Till G103
61 6692244 1.15 1.37

Sechskantbolzen 5x18ps alte Art.nr. 994-63050-185
62 6695505 1.15 1.37

Tankdeckel alte Art.nr.595-06516-90
63 6691763 7.59 9.03

Keine Informationen verfügbar, nicht bestellbar
64 6684625

Schalldämpferschutz alte Art.-nr.738-0650a-20
71 6692796 6.28 7.47

Schalldämpferdichtung alte Art.-nr.737-06500-20
72 6692744 1.15 1.37

Hitzeschutz alte Art.nr. 133-06500-20
73 6687252 2.31 2.75

Schalldämpfer Set 704-0650b-90
76 6692478 15.28 18.18

Ring
77 6684661 2.15 2.56

Sechskantbolzen
78 6685114 1.15 1.37

Schalldämpfer Bolzen alte Art.nr. 751-04200-20 Fo
79 6692883 1.15 1.37

Auspuff Set alte Art.-nr.721-0650c-90
80 6692663 4.79 5.70

Schraube 4x8/s alte Art.nr. 994-14040-081
81 6695325 1.15 1.37

Schneidschraube Cg24ekb
82 6684636 2.15 2.56

Bolzen 4x12ps alte Art.nr. 994-25040-128
83 6695441 1.15 1.37

Lüftergehäuse
84 6687012 16.79 19.98

Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti
85 6684675 11.55 13.74

Seilhaspel Starter alte Art.nr. 774-06097-20
86 6693066 3.30 3.93

Stellschraube alte Art.nr. 839-02010-20 Till 7.20
87 6693633 1.15 1.37

Starter Riemenscheibe alte Art.n.r798-06500-90
88 6693405 4.45 5.30

Gummidichtung
89 6688050 1.15 1.37

Schnuranlasser alte Art.nr. 783-06097-20 Till 7.2
90 6693168 2.31 2.75

Startergriff alte Art.nr. 785-06410-20
91 6693237 1.15 1.37

Schraube 4x16/ps alte Art.nr. 994-15040-162
92 6695374 1.15 1.37

Feder f. Startersperre Cg24ekb
93 6684684 4.29 5.10

Startersperre alte Art.nr. 788-06500-20
94 6693319 2.31 2.75

Drosselschrauben Set Cg24ekb alte Art.nr. 548-251
121 6684698 4.29 5.10

Spannschloss Cg24ekb alte Art.nr. 539-25120-20
122 6684697 6.44 7.66

Anschlagring Cg24ekb alte Art.nr. 489-25100-20
123 6684696 2.15 2.56

O-RING (ALT 550-25100-20)
124 6684695 4.29 5.10

Hauptdüse alte Art.nr.599-2000w-40 Till B023800
125 6691845 4.45 5.30

Pumpendichtung alte Art.nr.577-25100-20
126 6691457 7.10 8.45

Membranabdeckung Cg24ekb alte Art.nr.576-25100-20
127 6684693 8.58 10.20

Schutzsieb Cg24ekb
128 6684700 4.29 5.10

Pumpengehäuse alte Art.nr.575-25152-80 Till U1005
129 6691432 34.19 40.68

Membran Verpackung
130 6685220 2.31 2.75

Dosiermembrane alte Art.nr474-25001-80. Till B027
131 6690827 11.71 13.94

Membranabdeckung
132 6685222 4.45 5.30

Schrauben Set alte Art.nr.548-25101-20
133 6691312 1.15 1.37

Endscheibe A alte Art.nr. 300-31249-20
151 6688640 34.19 40.68

O-ring G140 alte Art.nr. 999-67140-010
152 6695688 4.45 5.30

Griff A alte Art.nr. 090-31249-20
153 6686732 19.36 23.04

Bolzen 5x25 alte Art.nr. 990-21050-250
154 6694976 1.15 1.37

Ring
155 6689684 2.31 2.75

Flanschmutter 8 alte Art.nr. 991-83080-001
156 6695171 1.15 1.37

Anschlussflansch
157 6689247 5.78 6.87

Keine Informationen verfügbar, nicht bestellbar
158 6695358

Drosselklappen-seil alte Art.nr.885-0650a-80
159 6693909 4.45 5.30

Gashebel alte Art.nr. 870-02201-91
160 6693683 5.11 6.08

Gehäuse A
171 6689180 56.26 66.95

Spiralkammer A alte Art.nr. 310-31249-20
172 6689002 24.20 28.80

Gebläserad A alte Art.nr. 031-31249-20
173 6685958 24.20 28.80

Keine Informationen verfügbar, nicht bestellbar
174 6689132

Gleitringdichtung kpl. alte Art.nr.160-31249-90
175 6687496 24.20 28.80

Spiralkammer Dichtung alte Art.nr. 311-31249-20
176 6689039 4.95 5.89

Saugplatten Dichtung
177 6689535 11.55 13.74

Entlüftungsstopfen kpl.
178 6689660 13.36 15.90

Flanschbolzen 8x35 alte Art.nr. 994-51080-350
179 6695480 1.15 1.37

Flanschbolzen 6x16 alte Art.nr. 994-51060-160
180 6695477 1.15 1.37

Wasserkopplung A alte Art.nr. 050-31249-90
181 6686258 14.06 16.73

Befestigung 0.3 f. Gebläserad alte Art.nr. 034-31
182 6685978 2.31 2.75

Fundament A alte Art.nr. 080-31249-20
201 6686629 28.14 33.48

Gummipuffer alte Art.nr. 312-31249-20
202 6689060 2.31 2.75

Blechschraube 5x14 alte Art.nr. 993-11051-402
203 6695251 1.15 1.37

Drahtband 33 alte Art.nr. 132-31223-20
204 6687218 1.15 1.37

Filter kpl.
205 6686782 7.59 9.03

Absaugschlauch A 3m Till Y143000
206 6687937 62.01 73.79

Combi Box Spanner 13x19 Plus Except For Usa,can
501 6684979 4.29 5.10

Typenschild A25 Eb alte Art.nr. 906-51751-20
601 6695731 1.05 1.25

Typenschild A25 Eb alte Art.nr. 906-51750-20
602 6695730 1.15 1.37
