Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki C10FCG'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

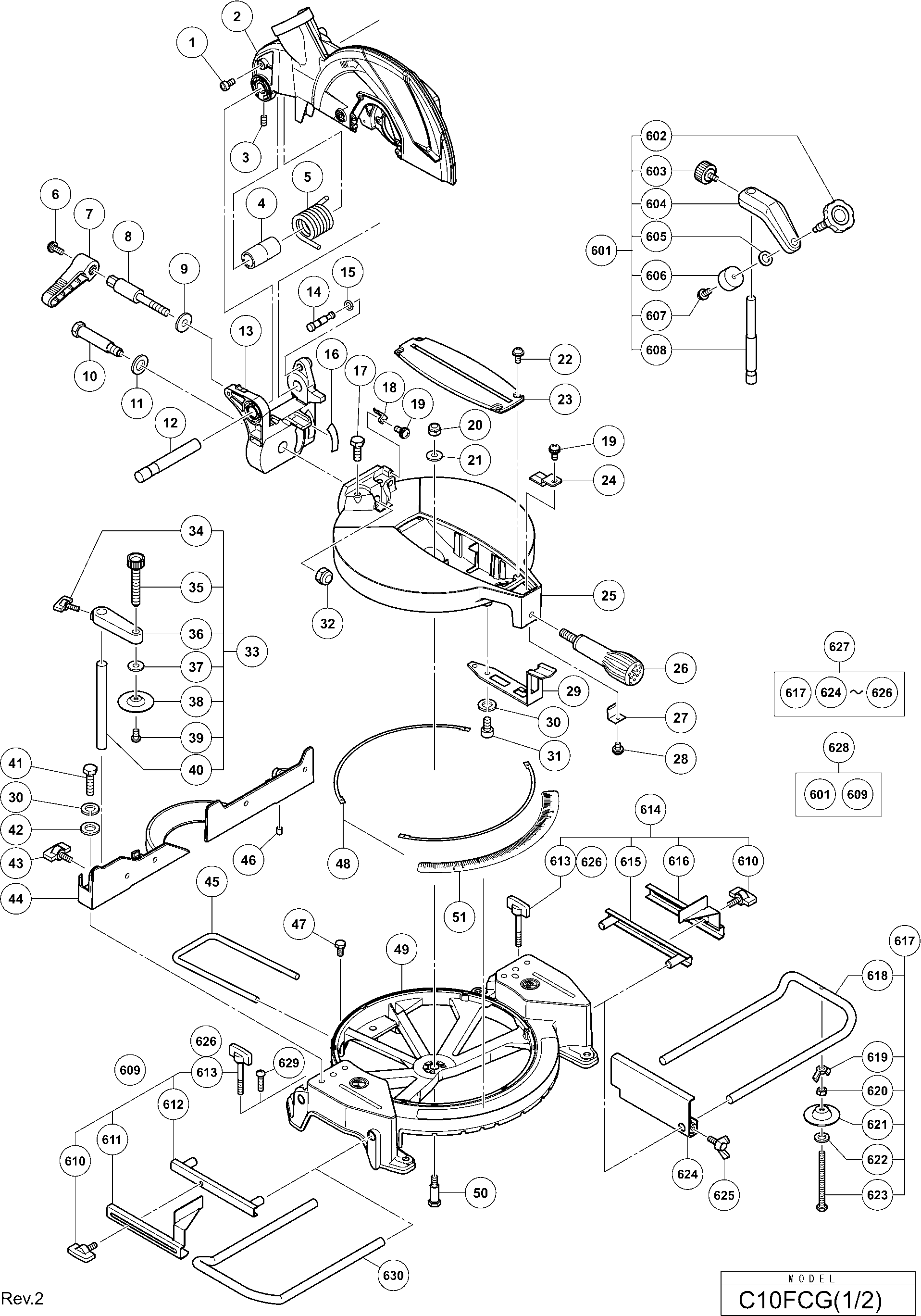

Zeichnungen der Hikoki C10FCG
Teileliste der Hikoki C10FCG
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Inbusschraube M5x10 (10st) | ||||
| 1 | 949819 | 2.55 | 3.03 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 2 | 371727 | |||
| Schraube M6x10, C8fshe, C8fse | ||||
| 3 | 307956 | 1.05 | 1.25 | |
| Huelse | ||||
| 4 | 322889 | 1.05 | 1.25 | |
| Feder C10fch | ||||
| 5 | 322890 | 4.20 | 5.00 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 6 | 323208 | |||
| KLEMMSCHALTER (ALT 322935) | ||||
| 7 | 371742 | 1.20 | 1.43 | |
| Bolzen (linke Hand) M10 | ||||
| 8 | 371743 | 2.40 | 2.86 | |
| Unterlegscheibe | ||||
| 9 | 318934 | 1.50 | 1.78 | |
| Welle (d) | ||||
| 10 | 371740 | 2.10 | 2.50 | |
| Unterlegscheibe M16 C10fch | ||||
| 11 | 322934 | 1.05 | 1.25 | |
| Welle (c) C10fch | ||||
| 12 | 322888 | 5.10 | 6.07 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 13 | 371732 | |||
| Haltestift Kompl. C8fs (inkl.pos.nr.44), C8fse In | ||||
| 14 | 302518 | 4.50 | 5.36 | |
| O-ring (p-6), C8fshe, C8fse | ||||
| 15 | 984528 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 16 | 371733 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 17 | 303409 | |||
| Anzeige C10fsh, C 8fshe, C8fse | ||||
| 18 | 321329 | 1.65 | 1.96 | |
| Kopfschraube M4x10 M.u-scheibe (schwarz) | ||||
| 19 | 304043 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 20 | 371739 | |||
| Unterlegscheibe (f) C10fch | ||||
| 21 | 318929 | 1.50 | 1.78 | |
| Maschinenschraube M4x12 (schwarz) mit Scheibe | ||||
| 22 | 333781 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 23 | 371729 | |||
| Anzeige (a) C10fch | ||||
| 24 | 322904 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 25 | 371719 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 26 | 322898 | |||
| Distanzscheibe | ||||
| 27 | 326696 | 1.05 | 1.25 | |
| Kopfschraube M4x8 M.u-scheibe (schwarz) | ||||
| 28 | 317200 | 1.65 | 1.96 | |
| Federblech | ||||
| 29 | 322903 | 2.10 | 2.50 | |
| Federscheibe M8 (10st), C8fshe, Cm9by, C8fse | ||||
| 30 | 949457 | 1.05 | 1.25 | |
| Inbusschraube M8x16 (10st) | ||||
| 31 | 949655 | 3.90 | 4.64 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 32 | 371741 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 33 | 322952 | |||
| Flügelschraube M6x15, C8fshe, C8fse | ||||
| 34 | 301806 | 1.05 | 1.25 | |
| Knaufschraube M10x66, C8fc, C8fshe, C8fse | ||||
| 35 | 302522 | 9.60 | 11.42 | |
| Unterlegscheibe M6 (10st), C 8fshe, C8fse, Cg18dl | ||||
| 37 | 949432 | 1.05 | 1.25 | |
| Klemmplatte | ||||
| 38 | 302532 | 2.40 | 2.86 | |
| Maschinenschraube M4x10 (10 Stück) (ALT 949216Z) | ||||
| 39 | 949216 | 1.05 | 1.25 | |
| Schraubstockstange C10fch | ||||
| 40 | 322954 | 2.10 | 2.50 | |
| Schraube M8x35 (10stk), C8fshe, C8fse | ||||
| 41 | 949678 | 2.55 | 3.03 | |
| Unterlegscheibe M8 (10st), C8fshe, C8fse | ||||
| 42 | 949433 | 1.05 | 1.25 | |
| Flügelschraube M6x15, C8fshe, C8fse | ||||
| 43 | 301806 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 44 | 371721 | |||
| Längsanschlag | ||||
| 45 | 326705 | 3.15 | 3.75 | |
| GUMMISTIFT | ||||
| 46 | 931701 | 1.05 | 1.25 | |
| Schraube M6x12 (10st) (till 12.1999 For Gbr,frg,b | ||||
| 47 | 949611 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 48 | 371720 | |||
| BASISZUSAMMENBAU (ALT 371718) | ||||
| 49 | 372289 | 44.00 | 52.36 | |
| Welle (b) | ||||
| 50 | 371738 | 1.35 | 1.61 | |
| SKALA (A) | ||||
| 51 | 372290 | 4.05 | 4.82 | |
| LINKER HEX. STECKBOLZEN BOLT M7 | ||||
| 71 | 371730 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 72 | 371731 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 73 | 318963 | |||
| Flansch (D) | ||||
| 74 | 308789 | 15.84 | 18.85 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 75 | 371725 | |||
| Senkkopfschraube M4x10 Selbstsi. | ||||
| 76 | 990430 | 1.04 | 1.23 | |
| Abdeckung | ||||
| 77 | 322919 | 1.05 | 1.25 | |
| Kugellager 6003 Vv | ||||
| 78 | 6003VV | 7.65 | 9.10 | |
| Lagerhalter C10fch | ||||
| 79 | 322918 | 4.65 | 5.53 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 80 | 371726 | |||
| Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
| 81 | 608VVM | 5.70 | 6.78 | |
| Kopfschraube M5x16 M.federring | ||||
| 82 | 987512 | 1.04 | 1.23 | |
| Griff | ||||
| 83 | 326708 | 5.40 | 6.43 | |
| Spezialschraube M6, C8fse For Europe,aus,model (s | ||||
| 84 | 322950 | 1.05 | 1.25 | |
| Unterlegscheibe M7 | ||||
| 85 | 322948 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 86 | 371734 | |||
| Senkkopfschraube M6x16 (10st) | ||||
| 87 | 949340 | 1.35 | 1.61 | |
| Puffer C6u-c9u/c6bu/c7bu/fc6sb/ C6dd | ||||
| 88 | 961729 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 89 | 371735 | |||
| Spezialschraube (c) M5 | ||||
| 90 | 322947 | 1.05 | 1.25 | |
| Unterlegscheibe | ||||
| 91 | 322938 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 92 | 371745 | |||
| Federscheibe M5 (10st), C8fshe, C8fse | ||||
| 93 | 949454 | 1.04 | 1.23 | |
| Maschinenschraube M4x8 Selbsts. (schwarz) | ||||
| 94 | 315500 | 1.35 | 1.61 | |
| Maschinenschraube Ch10dl | ||||
| 95 | 323211 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 96 | 371736 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 97 | 500242Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 98 | 371728 | |||
| Schneidschraube D4x25 Mit Flansch (schwarz), H41m | ||||
| 99 | 307028 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 100 | 984750 | |||
| Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | ||||
| 101 | 937631 | 1.04 | 1.23 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 102 | 301653 | 1.04 | 1.23 | |
| Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | ||||
| 103 | 938051 | 1.04 | 1.23 | |
| Verbinder 50092 (10st) Div.typen (usa, Can), C8fs | ||||
| 104 | 959141 | 3.75 | 4.46 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 105 | 371723 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 106 | 361063 | |||
| Kugellager 6002 Dd | ||||
| 107 | 6002DD | 7.05 | 8.39 | |
| Sperrhebel C10fch | ||||
| 108 | 322916 | 1.05 | 1.25 | |
| Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
| 109 | 608VVM | 5.70 | 6.78 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 110 | 371724 | |||
| Kohlenhalterklemme Dh28y u.a. H30pv/vb16y/dh30pc/ | ||||
| 111 | 930703 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 112 | 340969 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 113 | 371737 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 114 | 326699 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 115 | 371722 | |||
| Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | ||||
| 116 | 938477 | 1.05 | 1.25 | |
| Kohlekasten Zsb | ||||
| 117 | 958900 | 6.45 | 7.68 | |
| Kohlenbürsten (paar) H41mb | ||||
| 118 | 999043 | 4.50 | 5.36 | |
| Kohlenkappe C6u/c7u u.a. H30pv/dh30pc/ H41mb/ G23 | ||||
| 119 | 945161 | 1.20 | 1.43 | |
| Kopfschraube M5x45 M.u-scheibe | ||||
| 120 | 302434 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 322955 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 944459 | |||
| Sechskantschraube M10x35 (10st) | ||||
| 503 | 949695 | 3.30 | 3.93 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 322957 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 321551 | |||
| Knaufschraube M6x11 C8fc/fs | ||||
| 603 | 998836 | 1.65 | 1.96 | |
| Unterlegscheibe (h) | ||||
| 605 | 306985 | 1.05 | 1.25 | |
| Gummifuss C8fs | ||||
| 606 | 964851 | 1.05 | 1.25 | |
| Kopfschraube M4x10 M.u-scheibe (schwarz) | ||||
| 607 | 304043 | 1.05 | 1.25 | |
| Schraubstockstange C10fch | ||||
| 608 | 318967 | 3.00 | 3.57 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 609 | 322713 | |||
| Flügelschraube M6x15, C8fshe, C8fse | ||||
| 610 | 301806 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 612 | 321390 | |||
| Flügelbolzen M6x52 | ||||
| 613 | 316030 | 14.70 | 17.49 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 614 | 322714 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 615 | 321390 | |||
| Halter kpl. C10fch Includ.620-625 | ||||
| 617 | 322956 | 20.49 | 24.38 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 618 | 321549 | |||
| Flügelmutter M6 (10st) | ||||
| 619 | 949313 | 4.65 | 5.53 | |
| Mutter M6 (10st) Cg18dl For Europe (sl),usa,can | ||||
| 620 | 949556 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 621 | 322047 | |||
| Unterlegscheibe M6 (10st), C8fse | ||||
| 622 | 949425 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 623 | 323134 | |||
| Stopper C10fch | ||||
| 624 | 974561 | 7.05 | 8.39 | |
| Flügelbolzen M6x20 (10stk) | ||||
| 625 | 949404 | 7.65 | 9.10 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 626 | 323682 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 627 | 322710 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 628 | 322712 | |||
| Maschinenschraube M6x20 (10 Stück) | ||||
| 629 | 949258 | 1.65 | 1.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 630 | 974562 | |||
