Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki C10FCH'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

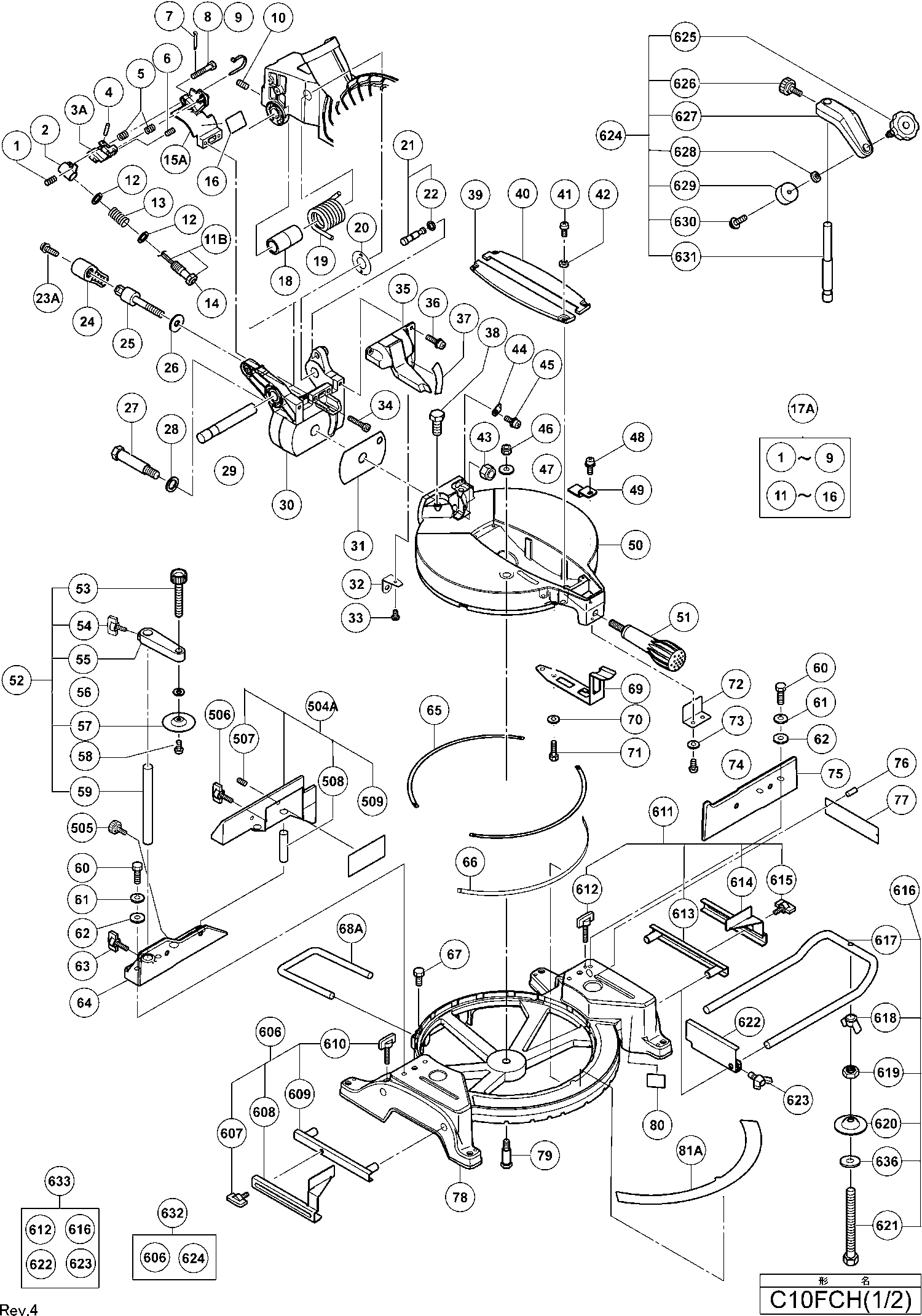

Zeichnungen der Hikoki C10FCH
Teileliste der Hikoki C10FCH
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Feder (b) C10fch | ||||
| 1 | 323141 | 1.05 | 1.25 | |
| Laserhalter (a) C10fch | ||||
| 2 | 323137 | 1.05 | 1.25 | |
| Laserhalter (b) | ||||
| 3A | 328943 | 2.10 | 2.50 | |
| Rollstift D3x14 (10st) Nv65ad3 | ||||
| 4 | 949900 | 2.40 | 2.86 | |
| Feder (c) C10fch | ||||
| 5 | 323142 | 1.05 | 1.25 | |
| Inbusschraube M5x6 Cm6/d13/u.a. Till 2.1986 | ||||
| 6 | 962782 | 1.04 | 1.23 | |
| Splint D2x12 (10stk) | ||||
| 7 | 949531 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 8 | 323144 | |||
| KABELKLEMME | ||||
| 9 | 975144 | 1.04 | 1.23 | |
| Schraube M6x10, C8fshe, C8fse | ||||
| 10 | 307956 | 1.05 | 1.25 | |
| Lasermodule (a) Ass'y | ||||
| 11B | 331878 | 58.03 | 69.05 | |
| Ring | ||||
| 12 | 323143 | 1.05 | 1.25 | |
| Feder (a) C10fch | ||||
| 13 | 323140 | 1.05 | 1.25 | |
| Laserabdeckung C10fch | ||||
| 14 | 323136 | 1.65 | 1.96 | |
| Laserbasisbaugruppe Inkl.11 | ||||
| 15A | 331876 | 4.65 | 5.53 | |
| Laserhalter C10fch2 Includ.2 | ||||
| 17A | 326748 | 36.16 | 43.03 | |
| Huelse | ||||
| 18 | 322889 | 1.05 | 1.25 | |
| Feder C10fch | ||||
| 19 | 322890 | 4.20 | 5.00 | |
| Federring (d) C10fch | ||||
| 20 | 322965 | 1.05 | 1.25 | |
| Haltestift Kompl. C8fs (inkl.pos.nr.44), C8fse In | ||||
| 21 | 302518 | 4.50 | 5.36 | |
| O-ring (p-6), C8fshe, C8fse | ||||
| 22 | 984528 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 23A | 323208 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 24 | 322935 | |||
| Linksgewindebolzen M10 | ||||
| 25 | 322936 | 4.20 | 5.00 | |
| Unterlegscheibe | ||||
| 26 | 318934 | 1.50 | 1.78 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 27 | 322933 | |||
| Unterlegscheibe M16 C10fch | ||||
| 28 | 322934 | 1.05 | 1.25 | |
| Welle (c) C10fch | ||||
| 29 | 322888 | 5.10 | 6.07 | |
| Gelenk C10fch | ||||
| 30 | 322932 | 13.75 | 16.36 | |
| Buchse (b) C10fch | ||||
| 31 | 322937 | 1.05 | 1.25 | |
| Staubabsaugungshalter C10fch | ||||
| 32 | 322963 | 1.05 | 1.25 | |
| Kopfschraube M4x 8 (10st) C8fshe, C8fse | ||||
| 33 | 949215 | 1.05 | 1.25 | |
| Inbusschraube M6x25 (10st) | ||||
| 34 | 949652 | 3.30 | 3.93 | |
| Absaugführung kpl. C10fch Includ.19,20,24 | ||||
| 35 | 322891 | 4.20 | 5.00 | |
| Kopfschraube M5x16 M.u.scheibe | ||||
| 36 | 990541 | 1.05 | 1.25 | |
| Skala C10fch | ||||
| 37 | 322892 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 38 | 303409 | |||
| Tischeinlage (b) C10fch | ||||
| 39 | 322930 | 1.05 | 1.25 | |
| Tischeinlage (a) C10fch | ||||
| 40 | 322929 | 1.05 | 1.25 | |
| Kopfschraube M4x12 (10st),c8fshe, C8fse | ||||
| 41 | 949217 | 1.05 | 1.25 | |
| Unterlegschreibe M4 (10st), C8fshe, C8fse | ||||
| 42 | 949429 | 1.05 | 1.25 | |
| Nylonmutter M12 | ||||
| 43 | 680418 | 3.30 | 3.93 | |
| Anzeige (b) C10fch | ||||
| 44 | 322893 | 1.05 | 1.25 | |
| Kopfschraube M4x10 M.u-scheibe (schwarz) | ||||
| 45 | 304043 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 46 | 975348 | |||
| Unterlegscheibe (f) C10fch | ||||
| 47 | 318929 | 1.50 | 1.78 | |
| Kopfschraube M4x10 M.u-scheibe (schwarz) | ||||
| 48 | 304043 | 1.05 | 1.25 | |
| Anzeige (a) C10fch | ||||
| 49 | 322904 | 1.05 | 1.25 | |
| Drehtisch | ||||
| 50 | 322897 | 38.09 | 45.32 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 51 | 322898 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 52 | 322952 | |||
| Knaufschraube M10x66, C8fc, C8fshe, C8fse | ||||
| 53 | 302522 | 9.60 | 11.42 | |
| Flügelschraube M6x15, C8fshe, C8fse | ||||
| 54 | 301806 | 1.05 | 1.25 | |
| Unterlegscheibe M6 (10st), C 8fshe, C8fse, Cg18dl | ||||
| 56 | 949432 | 1.05 | 1.25 | |
| Klemmplatte | ||||
| 57 | 302532 | 2.40 | 2.86 | |
| Maschinenschraube M4x10 (10 Stück) (ALT 949216Z) | ||||
| 58 | 949216 | 1.05 | 1.25 | |
| Schraubstockstange C10fch | ||||
| 59 | 322954 | 2.10 | 2.50 | |
| Schraube M8x35 (10stk), C8fshe, C8fse | ||||
| 60 | 949678 | 2.55 | 3.03 | |
| Federscheibe M8 (10st), C8fshe, Cm9by, C8fse | ||||
| 61 | 949457 | 1.05 | 1.25 | |
| Unterlegscheibe M8 (10st), C8fshe, C8fse | ||||
| 62 | 949433 | 1.05 | 1.25 | |
| Flügelschraube M6x15, C8fshe, C8fse | ||||
| 63 | 301806 | 1.05 | 1.25 | |
| Schraubstock (b) | ||||
| 64 | 322906 | 14.10 | 16.78 | |
| Gleitschiene (a) C10fch | ||||
| 65 | 322901 | 1.05 | 1.25 | |
| Gleitschiene (c) C10fch | ||||
| 66 | 322964 | 1.05 | 1.25 | |
| Schraube M6x10 (10stk), C8fshe, C8fse | ||||
| 67 | 949610 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 68A | 322910 | |||
| Federblech | ||||
| 69 | 322903 | 2.10 | 2.50 | |
| Federscheibe M8 (10st), C8fshe, Cm9by, C8fse | ||||
| 70 | 949457 | 1.05 | 1.25 | |
| Inbusschraube M8x16 (10st) | ||||
| 71 | 949655 | 3.90 | 4.64 | |
| Abstandslehre | ||||
| 72 | 322899 | 1.05 | 1.25 | |
| Federscheibe M4 (10st) | ||||
| 73 | 949453 | 1.05 | 1.25 | |
| Kopfschraube M4x 8 (10st) C8fshe, C8fse | ||||
| 74 | 949215 | 1.05 | 1.25 | |
| Materialstop (a) | ||||
| 75 | 322905 | 14.10 | 16.78 | |
| Niete D 2,5 X 4,8 (10st) Three-phase | ||||
| 76 | 949510 | 1.04 | 1.23 | |
| WARNUNGSETIKETT | ||||
| 77 | 322896 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 78 | 323976 | |||
| Wellenbolzen (b) | ||||
| 79 | 322902 | 2.10 | 2.50 | |
| Skala (a) C10cfch2 | ||||
| 81A | 326826 | 3.30 | 3.93 | |
| Sechskantschraube M7x17,5 (links) (mit U-scheibe) | ||||
| 86 | 998335 | 1.05 | 1.25 | |
| Flansch (D) | ||||
| 87 | 308789 | 15.84 | 18.85 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 88 | 319107 | |||
| Spindel kpl. | ||||
| 89 | 323133 | 22.83 | 27.16 | |
| Senkkopfschraube M4x10 Selbstsi. | ||||
| 90 | 990430 | 1.04 | 1.23 | |
| Abdeckung | ||||
| 91 | 322919 | 1.05 | 1.25 | |
| Kugellager 6003 Vv | ||||
| 92 | 6003VV | 7.65 | 9.10 | |
| Lagerhalter C10fch | ||||
| 93 | 322918 | 4.65 | 5.53 | |
| Spindel und Zahnrad-set C10fch | ||||
| 94 | 322917 | 11.70 | 13.92 | |
| Nadellager (hk1010) C8u/cs35b | ||||
| 95 | 982027 | 6.75 | 8.03 | |
| Kopfschraube M5x16 M.federring | ||||
| 96 | 987512 | 1.04 | 1.23 | |
| Senkkopfschraube M6x16 (10st) | ||||
| 97 | 949340 | 1.35 | 1.61 | |
| Puffer C6u-c9u/c6bu/c7bu/fc6sb/ C6dd | ||||
| 98 | 961729 | 1.05 | 1.25 | |
| Inbusschraube M5x10 (10st) | ||||
| 99 | 949819 | 2.55 | 3.03 | |
| Nylonclip C10fch, C 8fshe | ||||
| 100 | 980523 | 1.05 | 1.25 | |
| Kopfschraube M4x12 M.u-scheibe (schwarz), C 8fshe | ||||
| 101 | 935196 | 1.04 | 1.23 | |
| Maschinenschraube M6x20 | ||||
| 102 | 951893 | 1.05 | 1.25 | |
| Griff | ||||
| 103 | 322924 | 5.55 | 6.60 | |
| Kopfschraube M4x 8 (10st) C8fshe, C8fse | ||||
| 104 | 949215 | 1.05 | 1.25 | |
| Getriebegehäuse-Klemme | ||||
| 105 | 322931 | 2.10 | 2.50 | |
| Kopfschraube M4x16 M.u.scheibe | ||||
| 106 | 993539 | 1.04 | 1.23 | |
| Spezialschraube M6, C8fse For Europe,aus,model (s | ||||
| 107 | 322950 | 1.05 | 1.25 | |
| Unterlegscheibe M7 | ||||
| 108 | 322948 | 1.05 | 1.25 | |
| Verbindung C10fch Except For Europe | ||||
| 109 | 322949 | 3.15 | 3.75 | |
| Spezialschraube (c) M5 | ||||
| 110 | 322947 | 1.05 | 1.25 | |
| Unterlegscheibe | ||||
| 111 | 322938 | 1.05 | 1.25 | |
| Federscheibe M5 (10st), C8fshe, C8fse | ||||
| 112 | 949454 | 1.04 | 1.23 | |
| Schutzdeckel (b) | ||||
| 113 | 322940 | 8.85 | 10.53 | |
| Bolzen (b) M5 | ||||
| 114 | 322943 | 1.05 | 1.25 | |
| Scheibe M8 | ||||
| 115 | 322944 | 1.05 | 1.25 | |
| Abdeckplatte | ||||
| 116 | 322942 | 1.05 | 1.25 | |
| Schutzdeckel (a) | ||||
| 117 | 322939 | 11.85 | 14.10 | |
| Rückholfeder | ||||
| 118 | 322946 | 1.05 | 1.25 | |
| Abdeckplatte | ||||
| 119 | 322941 | 1.05 | 1.25 | |
| Unterlegscheibe M5 | ||||
| 120 | 322945 | 1.05 | 1.25 | |
| Nylonmutter M5 Nv83a/nr83a, Nr90aa | ||||
| 121 | 877371 | 1.05 | 1.25 | |
| Kopfschraube M4x12 M.u-scheibe (schwarz), C 8fshe | ||||
| 124 | 935196 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 125 | 322920 | |||
| Kopfschraube M4x 8 (10st) C8fshe, C8fse | ||||
| 127 | 949215 | 1.05 | 1.25 | |
| Kopfschraube M4x 8 (10st) C8fshe, C8fse | ||||
| 128 | 949215 | 1.05 | 1.25 | |
| Achsabdeckung | ||||
| 129 | 322951 | 1.05 | 1.25 | |
| Getriebegehäuse C10fch | ||||
| 130 | 322928 | 57.06 | 67.90 | |
| Kabel G13va (cord Armor D8.8) For Gbr (110v) | ||||
| 131 | 500461Z | 17.88 | 21.27 | |
| Kabelknickschutz D10.7 Div.typen, Cm9by, H41mb, G | ||||
| 132 | 940778 | 2.10 | 2.50 | |
| Schneidschraube D4x25 Mit Flansch (schwarz), H41m | ||||
| 133 | 307028 | 1.05 | 1.25 | |
| Schaltgriff (d) Includ.254 | ||||
| 134A | 324954 | 20.90 | 24.87 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 135 | 984750 | |||
| Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | ||||
| 136 | 937631 | 1.04 | 1.23 | |
| Verbinder 50092 (10st) Div.typen (usa, Can), C8fs | ||||
| 137 | 959141 | 3.75 | 4.46 | |
| Kabelbuchse C10fch, C 8fshe | ||||
| 138 | 319349 | 1.50 | 1.78 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 140 | 301653 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 141 | 984750 | |||
| Schaltnetzteil, C 8fshe | ||||
| 142 | 371121 | 18.98 | 22.58 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 142A | 323978 | |||
| Schalterknopf | ||||
| 143 | 323645 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 144 | 322925 | |||
| Schalter | ||||
| 145 | 322912 | 12.15 | 14.46 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 147 | 322913 | |||
| Anker 220-230 Volt | ||||
| 149 | 360695E | 49.50 | 58.90 | |
| Gummiring (1) | ||||
| 150 | 303792 | 1.05 | 1.25 | |
| Kugellager 6202 Vv | ||||
| 151 | 6202VV | 7.05 | 8.39 | |
| Unterlegscheibe | ||||
| 152 | 980700 | 1.04 | 1.23 | |
| Sperrhebel C10fch | ||||
| 153 | 322916 | 1.05 | 1.25 | |
| Ring | ||||
| 154 | 302428 | 1.04 | 1.23 | |
| Kugellager 6000 Vv, Cm9by, C8fse, G23ss | ||||
| 155 | 6000VV | 6.15 | 7.32 | |
| Ventilatorführung C10fch | ||||
| 156 | 322915 | 2.25 | 2.68 | |
| Sechskantschneidschraube D5x50 | ||||
| 157 | 953121 | 1.04 | 1.23 | |
| Stator 220v-230v Fdv12v/fcj55va Neue Art.nr.34022 | ||||
| 158 | 340615E | 45.65 | 54.32 | |
| Kohlenhalterklemmer Bm25y/c8u/c9u/dh50sa/sa1/sbg2 | ||||
| 159 | 937623 | 1.04 | 1.23 | |
| Maschinenschraube M5x40, C8fse | ||||
| 160 | 322123 | 1.65 | 1.96 | |
| Gehaeuse | ||||
| 161 | 322914 | 22.83 | 27.16 | |
| Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | ||||
| 162 | 938477 | 1.05 | 1.25 | |
| Kohlenhalter Bm25y/p20sd/p50/ G23ss | ||||
| 163 | 938241 | 6.45 | 7.68 | |
| Kohlenbürsten (paar) G23ss | ||||
| 164 | 999038 | 9.30 | 11.07 | |
| Kohlenbürsten C10fch | ||||
| 164 | 999065 | 7.95 | 9.46 | |
| Kohlenkappe C6u/c7u u.a. H30pv/dh30pc/ H41mb/ G23 | ||||
| 165 | 945161 | 1.20 | 1.43 | |
| Stellring (b) C10fch, C8she, C8fse Except For Eur | ||||
| 166 | 976819 | 4.80 | 5.71 | |
| Distanzring (a) D30 C8fc/fs, C8fse For Europe,aus | ||||
| 166 | 974663Z | 4.66 | 5.55 | |
| Hebelfeder C10fch For Europe | ||||
| 167 | 323987 | 1.05 | 1.25 | |
| Hebelwelle C10fch For Europe,aus,nzl | ||||
| 168 | 323990 | 2.10 | 2.50 | |
| Sperrhebel (c) C10fch For Europe | ||||
| 169 | 323979 | 3.15 | 3.75 | |
| Nylonmutter M5 Nv83a/nr83a, Nr90aa | ||||
| 170 | 877371 | 1.05 | 1.25 | |
| Kopfschraube M5x10 (10st), G23ss For Irl | ||||
| 171 | 949236 | 1.05 | 1.25 | |
| Hebelhalter C10fch For Europe | ||||
| 172 | 323982 | 2.10 | 2.50 | |
| Kondensator C6u-c13u u.a., C 8fshe | ||||
| 173 | 930039 | 1.95 | 2.32 | |
| Schraubklemme 2-reihig Div.typen, C8fshe, C8fse | ||||
| 174 | 958308Z | 5.55 | 6.60 | |
| Schalter | ||||
| 175 | 320950 | 32.18 | 38.29 | |
| Verbinderkabel (d) C10fch | ||||
| 176 | 323983 | 3.15 | 3.75 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 177 | 984750 | |||
| Scheibe (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 178 | 318962 | 3.00 | 3.57 | |
| Distanzscheibe G18u/ua/ub u.a. | ||||
| 179 | 318961 | 3.00 | 3.57 | |
| Verbindung (a) kpl. C10fch Includ.132,133,136,137 | ||||
| 201 | 323980 | 12.45 | 14.82 | |
| Flügelschraube M6x15, C8fshe, C8fse | ||||
| 202 | 301806 | 1.05 | 1.25 | |
| Schild | ||||
| 203 | 323986 | 4.20 | 5.00 | |
| Kopfschraube M4x12 M.u-scheibe (schwarz), C 8fshe | ||||
| 204 | 935196 | 1.04 | 1.23 | |
| Halteplatte C10fch Für Europa, AUS, NZL | ||||
| 205 | 323985 | 2.10 | 2.50 | |
| Tauchkolben | ||||
| 206 | 323988 | 2.10 | 2.50 | |
| Schild | ||||
| 207 | 323989 | 3.15 | 3.75 | |
| Rückholfeder (a) C10fch For Europe,aus,nzl | ||||
| 208 | 323984 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 944458 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 940543 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 322955 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 504A | 323981 | |||
| Knopfbolzen M6x11 | ||||
| 505 | 993609 | 1.65 | 1.96 | |
| Flügelbolzen M6x22 | ||||
| 506 | 322959 | 1.05 | 1.25 | |
| Inbusstiftschraube M6x6 C10ra | ||||
| 507 | 991396 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 508 | 322958 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 606 | 322713 | |||
| Flügelschraube M6x15, C8fshe, C8fse | ||||
| 607 | 301806 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 609 | 321390 | |||
| Flügelbolzen M6x52 | ||||
| 610 | 316030 | 14.70 | 17.49 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 611 | 322714 | |||
| Flügelbolzen M6x52 | ||||
| 612 | 316030 | 14.70 | 17.49 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 613 | 321390 | |||
| Flügelschraube M6x15, C8fshe, C8fse | ||||
| 615 | 301806 | 1.05 | 1.25 | |
| Halter kpl. C10fch Includ.620-625 | ||||
| 616 | 322956 | 20.49 | 24.38 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 617 | 321549 | |||
| Flügelmutter M6 (10st) | ||||
| 618 | 949313 | 4.65 | 5.53 | |
| Mutter M6 (10st) Cg18dl For Europe (sl),usa,can | ||||
| 619 | 949556 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 620 | 322047 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 621 | 323134 | |||
| Stopper C10fch | ||||
| 622 | 974561 | 7.05 | 8.39 | |
| Flügelbolzen M6x20 (10stk) | ||||
| 623 | 949404 | 7.65 | 9.10 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 624 | 322957 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 625 | 321551 | |||
| Knaufschraube M6x11 C8fc/fs | ||||
| 626 | 998836 | 1.65 | 1.96 | |
| Unterlegscheibe (h) | ||||
| 628 | 306985 | 1.05 | 1.25 | |
| Gummifuss C8fs | ||||
| 629 | 964851 | 1.05 | 1.25 | |
| Kopfschraube M4x10 M.u-scheibe (schwarz) | ||||
| 630 | 304043 | 1.05 | 1.25 | |
| Schraubstockstange C10fch | ||||
| 631 | 318967 | 3.00 | 3.57 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 632 | 322712 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 633 | 322710 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 634 | 976472 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 635 | 319658 | |||
| Unterlegscheibe M6 (10st), C8fse | ||||
| 636 | 949425 | 1.05 | 1.25 | |
