Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki C12LDH'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Hikoki C12LDH

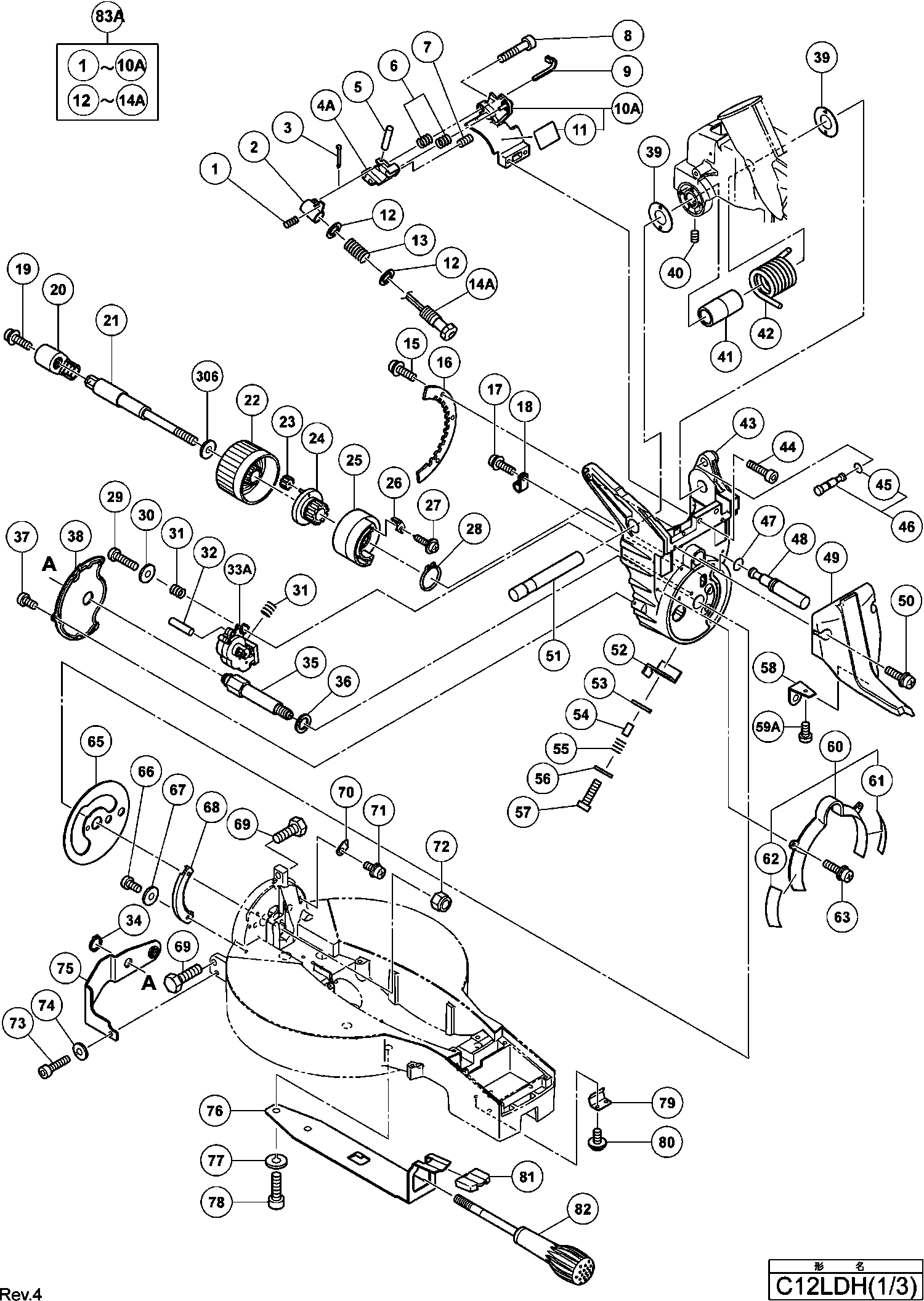

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Hikoki C12LDH

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Feder (b) C10fch
1 323141 1.05 1.25

Laserhalter (a) C10fch
2 323137 1.05 1.25

Splint D2x12 (10stk)
3 949531 1.05 1.25

Laserhalter (b)
4A 328943 2.10 2.50

Rollstift D3x14 (10st) Nv65ad3
5 949900 2.40 2.86

Feder (c) C10fch
6 323142 1.05 1.25

Inbusschraube M5x6 Cm6/d13/u.a. Till 2.1986
7 962782 1.04 1.23

Keine Informationen verfügbar, nicht bestellbar
8 323144

KABELKLEMME
9 975144 1.04 1.23

Laserbasisbaugruppe Inkl.11
10A 331876 4.65 5.53

Ring
12 323143 1.05 1.25

Feder (a) C10fch
13 323140 1.05 1.25

Lasermodule (a) Ass'y
14A 331879 82.36 98.01

Kopfschraube M5x16 M.u.scheibe
15 990541 1.05 1.25

Keine Informationen verfügbar, nicht bestellbar
16 324971

Kopfschraube M4x12 M.u-scheibe (schwarz), C 8fshe
17 935196 1.04 1.23

Nylonklammer C8fc/fs, C8fse
18 973313 1.05 1.25

Keine Informationen verfügbar, nicht bestellbar
19 323208

KLEMMSCHALTER (ALT 322935)
20A 371742 1.20 1.43

Keine Informationen verfügbar, nicht bestellbar
21 325032

Keine Informationen verfügbar, nicht bestellbar
22 325033

Keine Informationen verfügbar, nicht bestellbar
23 325035

Keine Informationen verfügbar, nicht bestellbar
24 325036

Keine Informationen verfügbar, nicht bestellbar
25 325034

Keine Informationen verfügbar, nicht bestellbar
26 325037

Keine Informationen verfügbar, nicht bestellbar
27 307811

Saegering (1)
28 962553 1.05 1.25

Kopfschraube M5x20 (10st) C8fshe, C8fse
29 949241 1.35 1.61

Unterlegscheibe M6 (10st), C 8fshe, C8fse, Cg18dl
30 949432 1.05 1.25

Feder (c) C10fch
31 323142 1.05 1.25

Nadelrolle D5x19,8 Cr17y/cj65v2/ Cj65va2/cj110v/c
32 305592 1.04 1.23

Encoder
33A 323619 46.75 55.63

Sicherungsring D12 (10st), G23ss
34 939542 1.50 1.78

Keine Informationen verfügbar, nicht bestellbar
35 325030

Unterlegscheibe M16 C10fch
36 322934 1.05 1.25

Maschinenschraube M4x10 (10 Stück) (ALT 949216Z)
37 949216 1.05 1.25

Keine Informationen verfügbar, nicht bestellbar
38 324972

Federring (d) C12fch
39 323684 1.05 1.25

Schraube M6x10, C8fshe, C8fse
40 307956 1.05 1.25

Huelse
41 323594 1.05 1.25

Feder (a) C12fch
42 323595 5.10 6.07

Keine Informationen verfügbar, nicht bestellbar
43 325027

Inbusschraube M6x20 (10st)
44 949660 3.30 3.93

O-ring (p-6), C8fshe, C8fse
45 984528 1.05 1.25

Haltestift Kompl. C8fs (inkl.pos.nr.44), C8fse In
46 302518 4.50 5.36

O-ring (1ap12) Cr12v/cr24dv, C8fse
47 996407 1.05 1.25

Stellstift C8fshe, C8fse
48 325028 4.20 5.00

Keine Informationen verfügbar, nicht bestellbar
49 324973

Kopfschraube M5x16 M.u.scheibe
50 990541 1.05 1.25

Schaft (c) C12fch
51 323593 3.15 3.75

Keine Informationen verfügbar, nicht bestellbar
52 325029

Unterlegscheibe M6 (10st), C 8fshe, C8fse, Cg18dl
53 949432 1.05 1.25

Keine Informationen verfügbar, nicht bestellbar
54 303006

Feder (c) C10fch
55 323142 1.05 1.25

Unterlegscheibe M4 (10st)
56 949423 1.05 1.25

Kopfschraube M4x20 (10st)
57 949221 1.05 1.25

Staubabsaugungshalter C10fch
58 322963 1.05 1.25

Kopfschraube M4x 8 (10st) C8fshe, C8fse
59A 949215 1.05 1.25

Keine Informationen verfügbar, nicht bestellbar
60 324968

Keine Informationen verfügbar, nicht bestellbar
61 324969

Keine Informationen verfügbar, nicht bestellbar
62 324970

Kopfschraube M4x16 M.u.scheibe
63 993539 1.04 1.23

Keine Informationen verfügbar, nicht bestellbar
65 324978

Maschinenschraube M4x10 (10 Stück) (ALT 949216Z)
66 949216 1.05 1.25

Unterlegscheibe M4 (10st)
67 949423 1.05 1.25

Keine Informationen verfügbar, nicht bestellbar
68 324977

Keine Informationen verfügbar, nicht bestellbar
69 325019

Keine Informationen verfügbar, nicht bestellbar
70 324974

Kopfschraube M4x10 M.u-scheibe (schwarz)
71 304043 1.05 1.25

Nylonmutter M12
72 680418 3.30 3.93

Inbusschraube M5x16 (10st), Nr90aa
73 949821 2.55 3.03

Federscheibe M5 (10st), C8fshe, C8fse
74 949454 1.04 1.23

Keine Informationen verfügbar, nicht bestellbar
75 325031

Federblech
76 323627 6.30 7.50

Federscheibe M8 (10st), C8fshe, Cm9by, C8fse
77 949457 1.05 1.25

Inbusschraube M8x16 (10st)
78 949655 3.90 4.64

Keine Informationen verfügbar, nicht bestellbar
79 323609

Maschinenschraube M4x10
80 307635 1.05 1.25

Keine Informationen verfügbar, nicht bestellbar
81 324987

Seitenhandgriff C12fch
82 323680 3.15 3.75

Laserhalter-Kompletteset Include.1-10a,12-14a
83A 329314 36.10 42.96

Keine Informationen verfügbar, nicht bestellbar
101 325046

Tischeinlage (b) C12fch
102 323649 2.10 2.50

Kopfschraube M5x16 M.u.scheibe
103 990541 1.05 1.25

Keine Informationen verfügbar, nicht bestellbar
104 975348

Unterlegscheibe (f) C10fch
105 318929 1.50 1.78

Kopfschraube M4x10 M.u-scheibe (schwarz)
106 304043 1.05 1.25

Keine Informationen verfügbar, nicht bestellbar
107 318927

Keine Informationen verfügbar, nicht bestellbar
108 324976

Kopfschraube M4x16 M.u.scheibe
109 993539 1.04 1.23

Keine Informationen verfügbar, nicht bestellbar
110 325021

Kopfschraube M4x16 M.u.scheibe
111 993539 1.04 1.23

Keine Informationen verfügbar, nicht bestellbar
112 324986

Keine Informationen verfügbar, nicht bestellbar
113 324984

Keine Informationen verfügbar, nicht bestellbar
114 324983

Panelsblatt (a)
115 323616 1.65 1.96

Anzeigetafel Beinhaltet.115
116 323615 4.20 5.00

Dichtung (d)
117 323608 1.05 1.25

Keine Informationen verfügbar, nicht bestellbar
118 324979

Kopfschraube M4x16 M.u.scheibe
119 993539 1.04 1.23

Keine Informationen verfügbar, nicht bestellbar
120 324985

Nylonclip C10fch, C 8fshe
121 980523 1.05 1.25

Keine Informationen verfügbar, nicht bestellbar
123 325026

Keine Informationen verfügbar, nicht bestellbar
124 324981

Keine Informationen verfügbar, nicht bestellbar
125 324982

Feder (c) C10fch
126 323142 1.05 1.25

Encoder
127A 323619 46.75 55.63

Nadelrolle D5x19,8 Cr17y/cj65v2/ Cj65va2/cj110v/c
128 305592 1.04 1.23

Unterlegscheibe M6 (10st), C 8fshe, C8fse, Cg18dl
129 949432 1.05 1.25

Kopfschraube M5x20 (10st) C8fshe, C8fse
130 949241 1.35 1.61

Keine Informationen verfügbar, nicht bestellbar
131 323622

Staubabdeckung
132 323623 1.05 1.25

Kopfschraube M4x 8 (10st) C8fshe, C8fse
133 949215 1.05 1.25

Keine Informationen verfügbar, nicht bestellbar
134 323677

Knopfbolzen C12fch
135 323678 2.10 2.50

Flügelschraube M6x15, C8fshe, C8fse
136 301806 1.05 1.25

Unterlegscheibe M6 (10st), C 8fshe, C8fse, Cg18dl
138 949432 1.05 1.25

Klemmplatte
139 302532 2.40 2.86

Maschinenschraube M4x10 (10 Stück) (ALT 949216Z)
140 949216 1.05 1.25

Schraubstockstange C10fch
141 322954 2.10 2.50

Schraube M8x35 (10stk), C8fshe, C8fse
142 949678 2.55 3.03

Federscheibe M8 (10st), C8fshe, Cm9by, C8fse
143 949457 1.05 1.25

Unterlegscheibe M8 (10st), C8fshe, C8fse
144 949433 1.05 1.25

Flügelschraube M6x15, C8fshe, C8fse
145 301806 1.05 1.25

Keine Informationen verfügbar, nicht bestellbar
146 324995

Feder (c) C10fch
147 323142 1.05 1.25

Keine Informationen verfügbar, nicht bestellbar
148 324993

Keine Informationen verfügbar, nicht bestellbar
150 325049

Senkkopfschraube M6x25 (10st), C8fshe, C8fse
151 949342 1.65 1.96

Keine Informationen verfügbar, nicht bestellbar
152 949795

Gewindemutter M6, C8fse, Nr90aa
153 963837 1.05 1.25

Keine Informationen verfügbar, nicht bestellbar
154 324994

Keine Informationen verfügbar, nicht bestellbar
155 325271

Buchse (a) C12fch
157 323625 3.15 3.75

Kopfschraube M5x16 (schwarz)
158 302317 1.05 1.25

Unterlegscheibe M5 (10st)
159 949431 1.04 1.23

Keine Informationen verfügbar, nicht bestellbar
160 324975

Dichtungsplatte (a) Cm12y
161 323603 2.10 2.50

Keine Informationen verfügbar, nicht bestellbar
162 322910

Schraube M6x10 (10stk), C8fshe, C8fse
163 949610 1.20 1.43

Kopfschraube M5x16 M.federring
164 987512 1.04 1.23

Keine Informationen verfügbar, nicht bestellbar
165 323605

Keine Informationen verfügbar, nicht bestellbar
167 325264

Keine Informationen verfügbar, nicht bestellbar
168 323626

Keine Informationen verfügbar, nicht bestellbar
169 325270

Keine Informationen verfügbar, nicht bestellbar
171 324990

Keine Informationen verfügbar, nicht bestellbar
172 324988

Niete D 2,5 X 4,8 (10st) Three-phase
173 949510 1.04 1.23

Skala (a) C8fshe, C8fse
176 323656 5.85 6.96

Unterlegscheibe M6 (10st), C 8fshe, C8fse, Cg18dl
177 949432 1.05 1.25

Keine Informationen verfügbar, nicht bestellbar
201 325048

Kopfschraube M5x16 M.u.scheibe
202 990541 1.05 1.25

Keine Informationen verfügbar, nicht bestellbar
203 325013

Keine Informationen verfügbar, nicht bestellbar
204 325022

Keine Informationen verfügbar, nicht bestellbar
205 949828

Federscheibe M5 (10st), C8fshe, C8fse
206 949454 1.04 1.23

Unterlegscheibe M5 (10st)
207 949431 1.04 1.23

Kabelknickschutz D10.7 Div.typen, Cm9by, H41mb, G
208 940778 2.10 2.50

Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse
209 937631 1.04 1.23

Keine Informationen verfügbar, nicht bestellbar
210 984750

Keine Informationen verfügbar, nicht bestellbar
212 307811

Keine Informationen verfügbar, nicht bestellbar
213 307811

Verbinder 50092 (10st) Div.typen (usa, Can), C8fs
214 959141 3.75 4.46

Keine Informationen verfügbar, nicht bestellbar
215 325014

Schalter
216 323634 5.70 6.78

Schalter
217 323635 5.70 6.78

Keine Informationen verfügbar, nicht bestellbar
218 324999

Keine Informationen verfügbar, nicht bestellbar
219 984750

Schaltnetzteil, C 8fshe
220A 371120 18.15 21.60

Schneidschraube D4x20 Mit Flansch (schwarz), C8fs
221 301653 1.04 1.23

Keine Informationen verfügbar, nicht bestellbar
222 325043

Keine Informationen verfügbar, nicht bestellbar
223 325261

Keine Informationen verfügbar, nicht bestellbar
224 325262

Keine Informationen verfügbar, nicht bestellbar
225 325263

Keine Informationen verfügbar, nicht bestellbar
226 324998

Keine Informationen verfügbar, nicht bestellbar
228 325002

Maschinenschraube M5x40, C8fse
229 322123 1.65 1.96

Keine Informationen verfügbar, nicht bestellbar
230 325000

Kohlenhalterklemmer Bm25y/c8u/c9u/dh50sa/sa1/sbg2
231 937623 1.04 1.23

Keine Informationen verfügbar, nicht bestellbar
232 340648D

Schneidschraube D5x55
233 953174 1.04 1.23

Keine Informationen verfügbar, nicht bestellbar
234 325045

Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23
235 938477 1.05 1.25

Kohlenhalter Bm25y/p20sd/p50/ G23ss
236 938241 6.45 7.68

Kohlenbürsten (paar) G23ss
237 999038 9.30 11.07

Kohlenkappe C6u/c7u u.a. H30pv/dh30pc/ H41mb/ G23
238 945161 1.20 1.43

Ventilatorführung C10fch
239 322915 2.25 2.68

Keine Informationen verfügbar, nicht bestellbar
240 360743U

Kugellager 6000 Vv, Cm9by, C8fse, G23ss
241 6000VV 6.15 7.32

Ring
242 302428 1.04 1.23

Staubscheibe
243 325003 1.05 1.25

Kugellager 6201 Vv
244 6201VV 6.45 7.68

Inbusschraube M6x16 (10st), Nr90aa
245 949755 3.00 3.57

Keine Informationen verfügbar, nicht bestellbar
246 325004

Nylonclip C10fch, C 8fshe
247 980523 1.05 1.25

Bolzen (a) M10
248 988101 1.95 2.32

Unterlegscheibe Except For Europe
249 323652 4.20 5.00

Keine Informationen verfügbar, nicht bestellbar
251 325023

Keine Informationen verfügbar, nicht bestellbar
252 325005

Flachschraube M4x10
253 318363 1.50 1.78

Keine Informationen verfügbar, nicht bestellbar
254 325008

KUGELLAGER 6904DDPS2L
255 6904DD 15.81 18.82

Keine Informationen verfügbar, nicht bestellbar
256 323208

Keine Informationen verfügbar, nicht bestellbar
257 325007

Keine Informationen verfügbar, nicht bestellbar
258 325006

Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb
259 608VVM 5.70 6.78

Kopfschraube M5x10 (10st), G23ss For Irl
262 949236 1.05 1.25

Unterlegscheibe M5 (10st)
263 949431 1.04 1.23

Achsabdeckung
264 323675 1.05 1.25

Kopfschraube M4x16 M.u.scheibe
265 993539 1.04 1.23

Keine Informationen verfügbar, nicht bestellbar
266 325047

Keine Informationen verfügbar, nicht bestellbar
267 323654

Riemenscheibe (a)
270 324443 4.20 5.00

Spannscheibe C13u
271 961157 1.05 1.25

M10 Mutter (10 Stücke)
272 949560 2.40 2.86

Ring
273 324427 26.26 31.25

Keine Informationen verfügbar, nicht bestellbar
274 325009

Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb
279 608VVM 5.70 6.78

Nadelrolle Cr10v/fcj65v u.a.
280 983545 1.05 1.25

Lagerschale
281 325259 3.15 3.75

Kopfschraube M5x20 (10st) C8fshe, C8fse
282 949241 1.35 1.61

Keine Informationen verfügbar, nicht bestellbar
283 325018

Sperrstift (b)
284 325017 2.10 2.50

Kopfschraube M4x10 M.u-scheibe (schwarz)
285 304043 1.05 1.25

Keine Informationen verfügbar, nicht bestellbar
286 325016

Unterlegscheibe M7
288 322948 1.05 1.25

Keine Informationen verfügbar, nicht bestellbar
289 325041

Spezialschraube M6, C8fse For Europe,aus,model (s
290 322950 1.05 1.25

Spezialschraube (c) M5
291 322947 1.05 1.25

Unterlegscheibe
292 322938 1.05 1.25

Flachschraube M4x10
293 318363 1.50 1.78

Keine Informationen verfügbar, nicht bestellbar
294 325039

Abdeckplatte
295 323672 6.75 8.03

Dämpfer C12fch
296 323673 1.05 1.25

Schutzabdeckung (a) C12fch
297 323667 31.49 37.47

Rückzugfeder C12fch
298 323671 1.05 1.25

Kopfschraube M5x10 (10st), G23ss For Irl
299 949236 1.05 1.25

Keine Informationen verfügbar, nicht bestellbar
300 325040

Schild
301 323670 1.05 1.25

Federscheibe M5 (10st), C8fshe, C8fse
302 949454 1.04 1.23

Kopfschraube M5x10 (10st), G23ss For Irl
303 949236 1.05 1.25

Kopfschraube M4x 8 (10st) C8fshe, C8fse
304 949215 1.05 1.25

Keine Informationen verfügbar, nicht bestellbar
305 325038

Unterlegscheibe M10 (10st)
306 949434 1.35 1.61

Keine Informationen verfügbar, nicht bestellbar
501 944458

Keine Informationen verfügbar, nicht bestellbar
502 985051

Keine Informationen verfügbar, nicht bestellbar
503 322955

Keine Informationen verfügbar, nicht bestellbar
601 323546

Flügelschraube M6x15, C8fshe, C8fse
602 301806 1.05 1.25

Keine Informationen verfügbar, nicht bestellbar
604 321390

Keine Informationen verfügbar, nicht bestellbar
605 323682

Keine Informationen verfügbar, nicht bestellbar
606 323547

Keine Informationen verfügbar, nicht bestellbar
607 323682

Keine Informationen verfügbar, nicht bestellbar
608 321390

Flügelschraube M6x15, C8fshe, C8fse
610 301806 1.05 1.25

Halter komplett für C12lch Includ.612-617
611 323657 43.86 52.20

Keine Informationen verfügbar, nicht bestellbar
612 321549

Flügelmutter M6 (10st)
613 949313 4.65 5.53

Mutter M6 (10st) Cg18dl For Europe (sl),usa,can
614 949556 1.05 1.25

Keine Informationen verfügbar, nicht bestellbar
615 322047

Unterlegscheibe M6 (10st), C8fse
616 949425 1.05 1.25

Keine Informationen verfügbar, nicht bestellbar
617 323681

Stopper C10fch
618 974561 7.05 8.39

Flügelbolzen M6x20 (10stk)
619 949404 7.65 9.10

Keine Informationen verfügbar, nicht bestellbar
620 323523

Keine Informationen verfügbar, nicht bestellbar
621 322957

Keine Informationen verfügbar, nicht bestellbar
622 321551

Knaufschraube M6x11 C8fc/fs
623 998836 1.65 1.96

Unterlegscheibe (h)
625 306985 1.05 1.25

Gummifuss C8fs
626 964851 1.05 1.25

Kopfschraube M4x10 M.u-scheibe (schwarz)
627 304043 1.05 1.25

Schraubstockstange C10fch
628 318967 3.00 3.57

Keine Informationen verfügbar, nicht bestellbar
629 323545

Keine Informationen verfügbar, nicht bestellbar
630 323522

Keine Informationen verfügbar, nicht bestellbar
631 305546

Keine Informationen verfügbar, nicht bestellbar
632 309418

Keine Informationen verfügbar, nicht bestellbar
633 301721

Keine Informationen verfügbar, nicht bestellbar
634 310875

Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
