Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki C12LSH'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

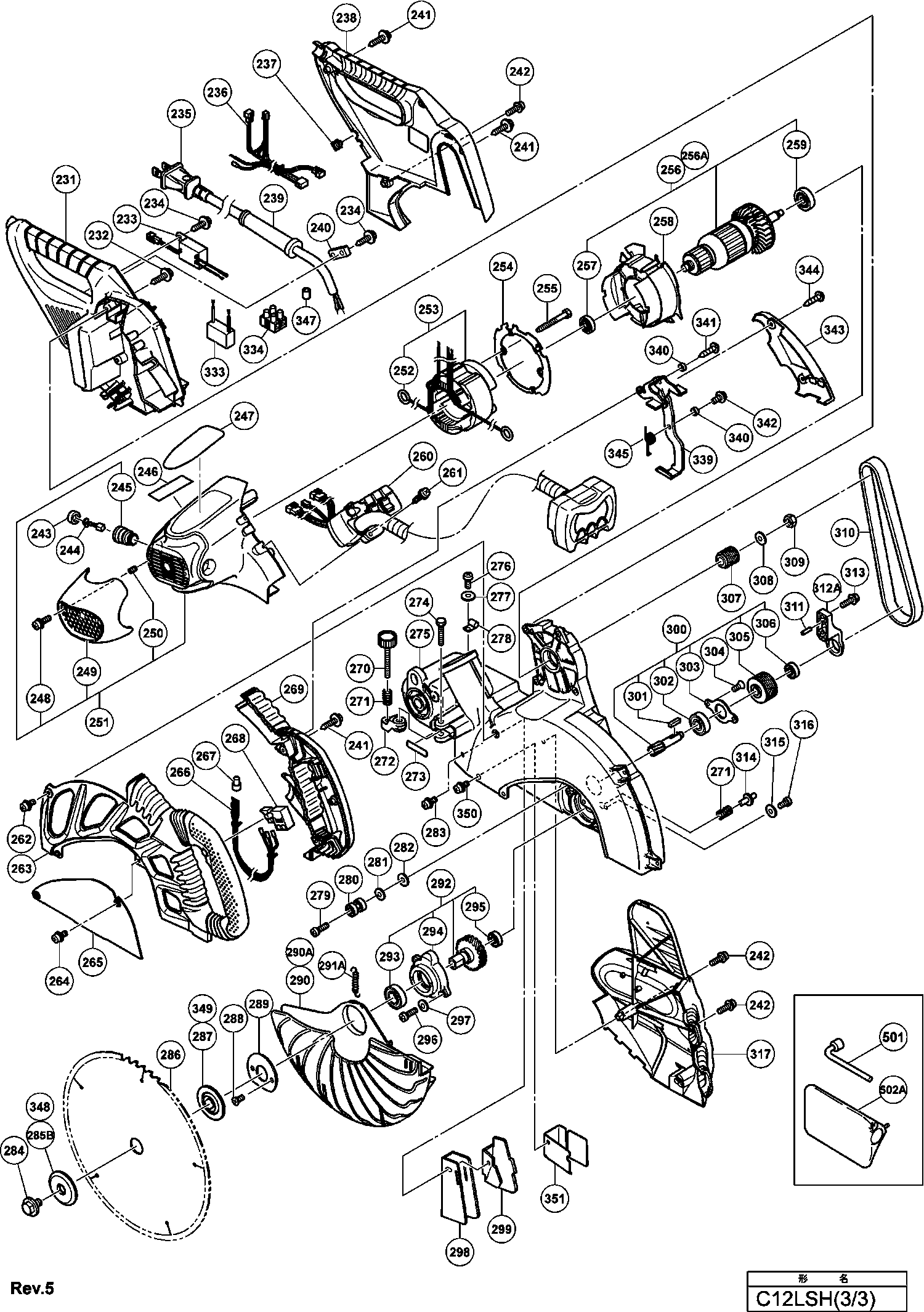

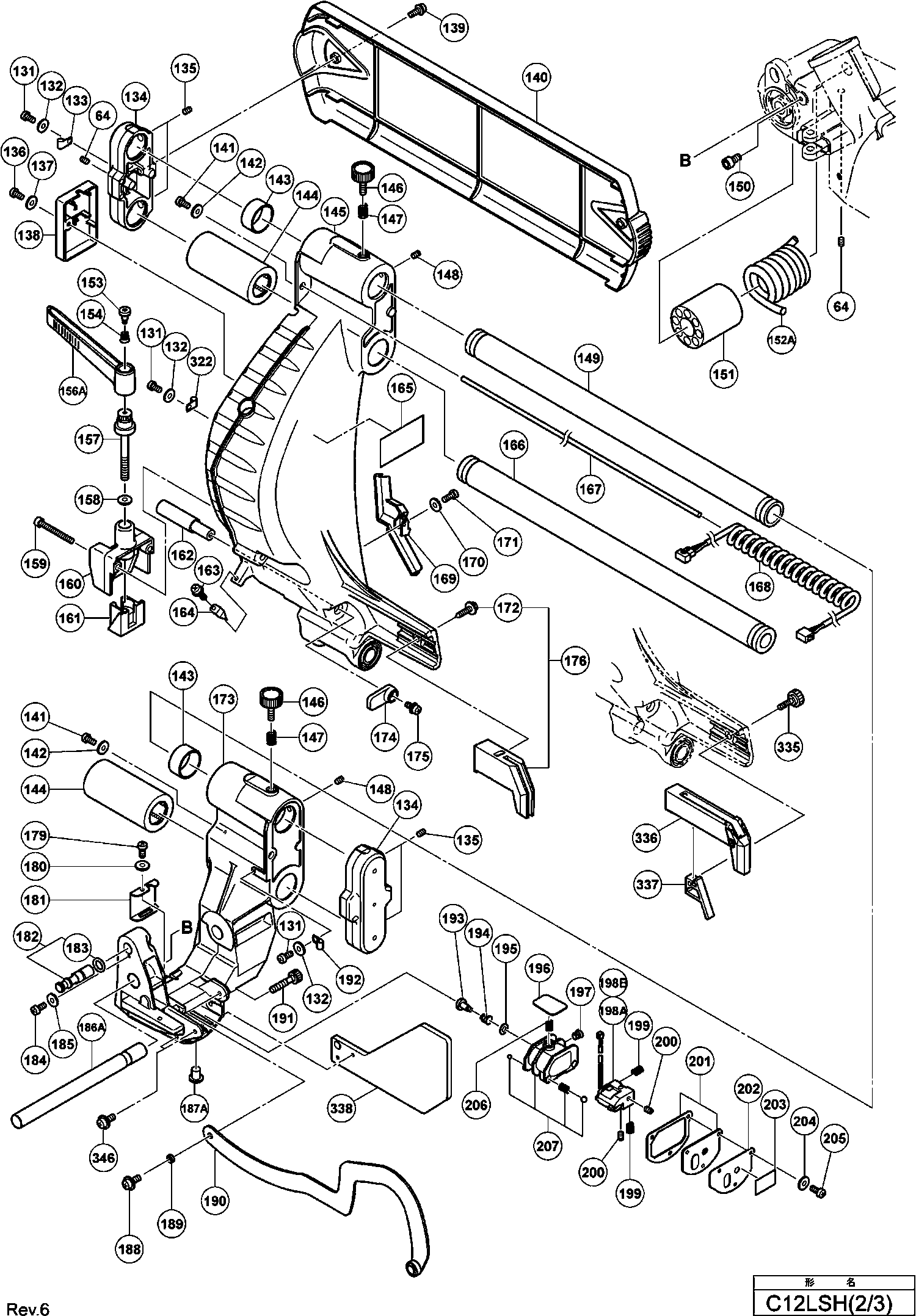

Zeichnungen der Hikoki C12LSH
Teileliste der Hikoki C12LSH
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Kopfschraube M4x12 (10st),c8fshe, C8fse | ||||
| 1 | 949217 | 1.05 | 1.25 | |
| Unterlegschreibe M4 (10st), C8fshe, C8fse | ||||
| 2 | 949429 | 1.05 | 1.25 | |
| Abdeckung | ||||
| 3 | 324371 | 3.15 | 3.75 | |
| Kopfschraube M5x16 M.federring | ||||
| 4 | 987512 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 5 | 324390 | |||
| Halterwelle | ||||
| 6 | 324391 | 14.40 | 17.14 | |
| Nadelrolle D5x19,8 Cr17y/cj65v2/ Cj65va2/cj110v/c | ||||
| 7B | 305592 | 1.04 | 1.23 | |
| Getriebe (a) | ||||
| 8 | 323604 | 7.65 | 9.10 | |
| Schraube M6x10, C8fshe, C8fse | ||||
| 9 | 307956 | 1.05 | 1.25 | |
| Kopfschraube M4x12 (10st),c8fshe, C8fse | ||||
| 10 | 949217 | 1.05 | 1.25 | |
| Unterlegschreibe M4 (10st), C8fshe, C8fse | ||||
| 11 | 949429 | 1.05 | 1.25 | |
| Nylonklammer C8fc/fs, C8fse | ||||
| 12 | 973313 | 1.05 | 1.25 | |
| Kopfschraube M5x20 (10st) C8fshe, C8fse | ||||
| 13 | 949241 | 1.35 | 1.61 | |
| Unterlegscheibe M6 (10st), C 8fshe, C8fse, Cg18dl | ||||
| 14 | 949432 | 1.05 | 1.25 | |
| Feder (c) C10fch | ||||
| 15A | 323142 | 1.05 | 1.25 | |
| Encoder | ||||
| 16A | 323619 | 46.75 | 55.63 | |
| Nylock Sechskantschraube M8x16 | ||||
| 17 | 324612 | 1.65 | 1.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 18 | 324398 | |||
| Getriebe (a) | ||||
| 19 | 324399 | 6.30 | 7.50 | |
| Flachkopfschraube M4x16 (10 Stück) | ||||
| 20 | 949325 | 1.05 | 1.25 | |
| Skale | ||||
| 21 | 324416 | 3.15 | 3.75 | |
| NYLOCK-SCHRAUBE M8 X 25 | ||||
| 22 | 303409 | 1.00 | 1.19 | |
| Schaft (b) Vb16y | ||||
| 23 | 324401 | 7.20 | 8.57 | |
| Unterlegscheibe M16 C15fb | ||||
| 24 | 955818 | 1.05 | 1.25 | |
| FEDER | ||||
| 25 | 324402 | 2.70 | 3.21 | |
| Drehtisch | ||||
| 26 | 324394 | 170.78 | 203.22 | |
| Feder (e) C8fshe, C8fse | ||||
| 27 | 321417 | 3.45 | 4.11 | |
| Stopper C8fshe, C8fse | ||||
| 28 | 322280 | 4.95 | 5.89 | |
| Feder (c) C10fch | ||||
| 29A | 323142 | 1.05 | 1.25 | |
| Unterlegscheibe M6 (10st), C 8fshe, C8fse, Cg18dl | ||||
| 30 | 949432 | 1.05 | 1.25 | |
| Kopfschraube M5x20 (10st) C8fshe, C8fse | ||||
| 31 | 949241 | 1.35 | 1.61 | |
| Stiftabdeckung C8fshe, C8fse | ||||
| 32 | 321336 | 1.65 | 1.96 | |
| Unterlegschreibe M4 (10st), C8fshe, C8fse | ||||
| 33 | 949429 | 1.05 | 1.25 | |
| Kopfschraube M4x 8 (10st) C8fshe, C8fse | ||||
| 34 | 949215 | 1.05 | 1.25 | |
| Encoder | ||||
| 35A | 323619 | 46.75 | 55.63 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 36 | 323622 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 37 | 324378 | |||
| Flügelbolzen Dh38ms | ||||
| 38 | 307947 | 1.35 | 1.61 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 39 | 308396 | |||
| Ring | ||||
| 41 | 996722 | 1.05 | 1.25 | |
| Klemmplatte | ||||
| 42 | 322047 | 1.38 | 1.64 | |
| Maschinenschraube M5x12 Schwarz | ||||
| 43 | 996247 | 1.05 | 1.25 | |
| Spannwellen | ||||
| 44 | 324380 | 7.05 | 8.39 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 45A | 324454 | |||
| Nylonmutter M6 | ||||
| 47 | 311144 | 1.05 | 1.25 | |
| Platte (b) C8fshe | ||||
| 48 | 324377 | 1.50 | 1.78 | |
| Flügelschraube M6x17 | ||||
| 49 | 302459 | 1.05 | 1.25 | |
| Schraube M8x35 M.u-scheibe (schwarz) | ||||
| 50 | 307221 | 1.04 | 1.23 | |
| Schraubstock (b) | ||||
| 51 | 324385 | 14.85 | 17.67 | |
| Kopfschraube M5x16 M.federring | ||||
| 52 | 987512 | 1.04 | 1.23 | |
| Senkkopfschraube M6x25 (10st), C8fshe, C8fse | ||||
| 53 | 949342 | 1.65 | 1.96 | |
| Halter | ||||
| 54 | 998834 | 9.30 | 11.07 | |
| Schraube M6x10 (10stk), C8fshe, C8fse | ||||
| 55 | 949610 | 1.20 | 1.43 | |
| Getriebe (a) | ||||
| 56 | 323604 | 7.65 | 9.10 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 57 | 323603 | |||
| Basis Gummi | ||||
| 58A | 323606 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 59 | 324393 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 59A | 336252 | |||
| Kopfschraube M5x16 (schwarz) | ||||
| 60 | 302317 | 1.05 | 1.25 | |
| Sägeblattführung | ||||
| 61 | 324411 | 3.00 | 3.57 | |
| Sägeblattführung | ||||
| 62 | 324410 | 3.00 | 3.57 | |
| KNOPF | ||||
| 63 | 324370 | 14.55 | 17.31 | |
| Schraube M6x10, C8fshe, C8fse | ||||
| 64 | 307956 | 1.05 | 1.25 | |
| Kopfschraube M5x16 M.u-scheibe | ||||
| 65 | 307294 | 1.05 | 1.25 | |
| Kopfschraube M4x12 (10st),c8fshe, C8fse | ||||
| 66 | 949217 | 1.05 | 1.25 | |
| Unterlegschreibe M4 (10st), C8fshe, C8fse | ||||
| 67 | 949429 | 1.05 | 1.25 | |
| Anzeige C10fsh, C 8fshe, C8fse | ||||
| 68 | 321329 | 1.65 | 1.96 | |
| Abstandhalter (a) C8fshe, C8fse | ||||
| 69 | 321342 | 1.65 | 1.96 | |
| Muttern M6 (10 Stück) | ||||
| 70 | 949567 | 1.05 | 1.25 | |
| Federscheibe M6 (10st), C8fshe, C8fse, Cg18dal, C | ||||
| 71 | 949455 | 1.05 | 1.25 | |
| Getriebe | ||||
| 72 | 324407 | 1.65 | 1.96 | |
| Schaft (b) Vb16y | ||||
| 73 | 324405 | 6.00 | 7.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 73A | 336255 | |||
| Halter | ||||
| 74 | 324404 | 4.65 | 5.53 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 74A | 336257 | |||
| Halter | ||||
| 75 | 324403 | 6.75 | 8.03 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 75A | 336258 | |||
| Schaft (b) Vb16y | ||||
| 76 | 324408 | 4.50 | 5.36 | |
| Unterlegscheibe M6 (10st), C 8fshe, C8fse, Cg18dl | ||||
| 77 | 949432 | 1.05 | 1.25 | |
| Mutter M6 (10st) Cg18dl For Europe (sl),usa,can | ||||
| 78 | 949556 | 1.05 | 1.25 | |
| Knopf | ||||
| 79 | 324409 | 2.55 | 3.03 | |
| Metall Wr16sa | ||||
| 80 | 950817 | 1.05 | 1.25 | |
| Getriebe | ||||
| 81 | 324406 | 4.80 | 5.71 | |
| Federscheibe M5 (10st), C8fshe, C8fse | ||||
| 82 | 949454 | 1.04 | 1.23 | |
| Kopfschraube M5x20 (10st) C8fshe, C8fse | ||||
| 83 | 949241 | 1.35 | 1.61 | |
| Umschaltwelle C8fshe, C8fse | ||||
| 85 | 321339 | 1.80 | 2.14 | |
| Abdeckung | ||||
| 87 | 324395 | 1.50 | 1.78 | |
| Welle (c) (till 08.2008) | ||||
| 88 | 324396 | 3.00 | 3.57 | |
| Hebel C8fshe, C8fse | ||||
| 89 | 321338 | 1.65 | 1.96 | |
| Feder (d) C8fshe, C8fse | ||||
| 90 | 321340 | 1.80 | 2.14 | |
| Welle (a) C10fsh (till 08.2008) | ||||
| 91A | 334378 | 1.80 | 2.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 92 | 322283 | |||
| Platte | ||||
| 93 | 324381 | 1.50 | 1.78 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 94A | 324455 | |||
| Anschlag (a) C12fch | ||||
| 96 | 324384 | 14.55 | 17.31 | |
| Staubabdeckung | ||||
| 97 | 323623 | 1.05 | 1.25 | |
| Gleitschiene C8fshe, C8fse | ||||
| 98 | 324400 | 1.50 | 1.78 | |
| Skala (a) C8fshe, C8fse | ||||
| 99 | 315210 | 5.85 | 6.96 | |
| Ring | ||||
| 100 | 673489 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 101 | 336256 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 102 | 336254 | |||
| Unterlegscheibe M10 (10st) | ||||
| 103 | 949445 | 1.35 | 1.61 | |
| Federscheibe | ||||
| 104 | 942827 | 1.04 | 1.23 | |
| Keil 3x3x8 Dh22vb/g12sa/g12sa2/ G13sb2/g12sa2/dh4 | ||||
| 105 | 944109 | 1.70 | 2.02 | |
| Kugellager 6000 Dd | ||||
| 106 | 6000DD | 6.00 | 7.14 | |
| Unterlegscheibe M8 (10st) | ||||
| 107 | 949426 | 1.05 | 1.25 | |
| Kopfschraube M4x12 (10st),c8fshe, C8fse | ||||
| 131 | 949217 | 1.05 | 1.25 | |
| Unterlegschreibe M4 (10st), C8fshe, C8fse | ||||
| 132 | 949429 | 1.05 | 1.25 | |
| Nylonklammer C8fc/fs, C8fse | ||||
| 133 | 948193 | 1.05 | 1.25 | |
| Nylonklammer C8fshe, C8fse | ||||
| 133 | 948614 | 1.05 | 1.25 | |
| Halter | ||||
| 134 | 324417 | 13.80 | 16.42 | |
| Innensechskant-Gewindestift M8x10 | ||||
| 135 | 961554 | 1.00 | 1.19 | |
| Kopfschraube M4x12 (10st),c8fshe, C8fse | ||||
| 136 | 949217 | 1.05 | 1.25 | |
| Unterlegschreibe M4 (10st), C8fshe, C8fse | ||||
| 137 | 949429 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 138 | 324389 | |||
| Kopfschraube M5x16 M.u-scheibe | ||||
| 139 | 307294 | 1.05 | 1.25 | |
| Schutzschild | ||||
| 140 | 324383 | 10.35 | 12.32 | |
| Kopfschraube M4x 8 (10st) C8fshe, C8fse | ||||
| 141 | 949215 | 1.05 | 1.25 | |
| Unterlegschreibe M4 (10st), C8fshe, C8fse | ||||
| 142 | 949429 | 1.05 | 1.25 | |
| Hülse | ||||
| 143 | 324415 | 6.45 | 7.68 | |
| Lagerbuchse | ||||
| 144 | 324414 | 19.11 | 22.74 | |
| Halter (a) | ||||
| 145 | 324413 | 72.19 | 85.90 | |
| KNOPF M6X25 | ||||
| 146 | 324418 | 3.00 | 3.57 | |
| Feder M8/m8v/m12sa/m12v, C8fse | ||||
| 147 | 947859 | 1.04 | 1.23 | |
| Schraube M6x10, C8fshe, C8fse | ||||
| 148 | 307956 | 1.05 | 1.25 | |
| Führungsstange | ||||
| 149 | 324465 | 17.88 | 21.27 | |
| Inbusschraube Mit Dichtung M5x10, C8fshe, C8fse | ||||
| 150 | 877839 | 1.05 | 1.25 | |
| Huelse | ||||
| 151 | 324388 | 4.80 | 5.71 | |
| Feder | ||||
| 152A | 310898 | 13.75 | 16.36 | |
| Kupplungsschraube C10fsh | ||||
| 153 | 305180 | 4.50 | 5.36 | |
| Kupplungsfeder C10fsh | ||||
| 154 | 305179 | 1.05 | 1.25 | |
| Klemmhebel | ||||
| 156A | 325298 | 3.15 | 3.75 | |
| Bolzen M8x65 | ||||
| 157 | 323903 | 6.45 | 7.68 | |
| Unterlegscheibe M8 (10st), C8fshe, C8fse | ||||
| 158 | 949433 | 1.05 | 1.25 | |
| Mutter (10 Stück) | ||||
| 159 | 949782 | 6.75 | 8.03 | |
| Stopperhalter | ||||
| 160 | 323904 | 8.70 | 10.35 | |
| Stopper | ||||
| 161 | 323905 | 12.15 | 14.46 | |
| Stellstift G12se/g13se/g12y Till 11.2014 | ||||
| 162 | 324420 | 6.00 | 7.14 | |
| Kopfschraube M4x12 M.u-scheibe (schwarz), C 8fshe | ||||
| 163 | 935196 | 1.04 | 1.23 | |
| Anzeige C10fsh, C 8fshe, C8fse | ||||
| 164 | 321329 | 1.65 | 1.96 | |
| Führungsstange | ||||
| 166 | 324466 | 36.16 | 43.03 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 167 | 324386 | |||
| Kabel (b) | ||||
| 168 | 324423 | 14.70 | 17.49 | |
| Kabelhalter | ||||
| 169 | 324382 | 1.65 | 1.96 | |
| Unterlegschreibe M4 (10st), C8fshe, C8fse | ||||
| 170 | 949429 | 1.05 | 1.25 | |
| Kopfschraube M4x16 (10st) | ||||
| 171 | 949219 | 1.20 | 1.43 | |
| Schneidschraube D5x25 M.flansch (schwarz), C8fshe | ||||
| 172 | 305558 | 1.04 | 1.23 | |
| Scharnierpunkt (a) | ||||
| 173 | 324467 | 64.63 | 76.90 | |
| Riegel | ||||
| 174 | 324421 | 1.65 | 1.96 | |
| Kopfschraube M5x16 M.u-scheibe | ||||
| 175 | 307294 | 1.05 | 1.25 | |
| Halter | ||||
| 176 | 324372 | 7.50 | 8.92 | |
| Kopfschraube M4x 8 (10st) C8fshe, C8fse | ||||
| 179 | 949215 | 1.05 | 1.25 | |
| Unterlegschreibe M4 (10st), C8fshe, C8fse | ||||
| 180 | 949429 | 1.05 | 1.25 | |
| Abdeckung | ||||
| 181 | 320183 | 3.30 | 3.93 | |
| Haltestift Kompl. C8fs (inkl.pos.nr.44), C8fse In | ||||
| 182 | 324419 | 5.40 | 6.43 | |
| O-ring (1p-9) Dh20v | ||||
| 183 | 872645 | 1.65 | 1.96 | |
| Kopfschraube M4x 8 (10st) C8fshe, C8fse | ||||
| 184 | 949215 | 1.05 | 1.25 | |
| Unterlegschreibe M4 (10st), C8fshe, C8fse | ||||
| 185 | 949429 | 1.05 | 1.25 | |
| Gelenkbolzen | ||||
| 186A | 324387 | 2.10 | 2.50 | |
| Basis Gummi | ||||
| 187A | 323606 | 1.05 | 1.25 | |
| Kopfschraube M5x12 (10st), C8fse | ||||
| 188 | 949237 | 1.05 | 1.25 | |
| Hülse | ||||
| 189 | 303854 | 1.05 | 1.25 | |
| Verbindungsstange | ||||
| 190 | 328522 | 13.05 | 15.53 | |
| Justierung | ||||
| 191 | 319270 | 5.85 | 6.96 | |
| Nylonklammer C8fc/fs, C8fse | ||||
| 192 | 973313 | 1.05 | 1.25 | |
| Kupplungsschraube C10fsh | ||||
| 193 | 305180 | 4.50 | 5.36 | |
| Kupplungsfeder C10fsh | ||||
| 194 | 305179 | 1.05 | 1.25 | |
| Passscheibe (b) To.5, C 8fshe | ||||
| 195 | 962614 | 1.04 | 1.23 | |
| Platte (b) C8fshe | ||||
| 196 | 319268 | 1.65 | 1.96 | |
| Kupplungsfeder C10fsh | ||||
| 197 | 305179 | 1.05 | 1.25 | |
| Lasermarkierer C8fshe | ||||
| 198B | 329863 | 43.18 | 51.38 | |
| Feder C8fshe | ||||
| 199 | 319267 | 1.50 | 1.78 | |
| Inbusschraube C8fshe | ||||
| 200 | 319541 | 1.50 | 1.78 | |
| Abdeckung (a) C8fshe | ||||
| 201 | 319271 | 15.54 | 18.49 | |
| Platte (a) C8fshe | ||||
| 202 | 322291 | 3.30 | 3.93 | |
| Unterlegschreibe M4 (10st), C8fshe, C8fse | ||||
| 204 | 949429 | 1.05 | 1.25 | |
| Kopfschraube M4x12 (10st),c8fshe, C8fse | ||||
| 205 | 949217 | 1.05 | 1.25 | |
| Feder C8fshe | ||||
| 206 | 319267 | 1.50 | 1.78 | |
| Halter (b) C8fshe | ||||
| 207 | 319269 | 7.80 | 9.28 | |
| Griff | ||||
| 231 | 324446 | 10.80 | 12.85 | |
| Schneidschraube D5x25 M.flansch (schwarz), C8fshe | ||||
| 232 | 305558 | 1.04 | 1.23 | |
| Schaltnetzteil, C 8fshe | ||||
| 233 | 371121 | 18.98 | 22.58 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 234 | 984750 | |||
| Kabel G13va (cord Armor D8.8) For Gbr (110v) | ||||
| 235 | 500461Z | 17.88 | 21.27 | |
| Anschlusskabel (cord Armor D8.8) For Pan | ||||
| 235 | 500447Z | 6.60 | 7.85 | |
| Kabel 10.7 (714500=2X1 5M VERWENDEN) | ||||
| 235 | 500247Z | 6.18 | 7.35 | |
| Verbinderkabel | ||||
| 236 | 324422 | 6.45 | 7.68 | |
| Kabelbuchse C10fch, C 8fshe | ||||
| 237 | 319349 | 1.50 | 1.78 | |
| Griff | ||||
| 238 | 324447 | 8.40 | 10.00 | |
| Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | ||||
| 239 | 938051 | 1.04 | 1.23 | |
| Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | ||||
| 240 | 937631 | 1.04 | 1.23 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 241 | 301653 | 1.04 | 1.23 | |
| Maschinenschraube M5x25 G12se/u.a | ||||
| 242 | 880734 | 1.04 | 1.23 | |
| Kohlenkappe C6u/c7u u.a. H30pv/dh30pc/ H41mb/ G23 | ||||
| 243 | 945161 | 1.20 | 1.43 | |
| Kohlenbürsten (paar) G23ss | ||||
| 244 | 999038 | 9.30 | 11.07 | |
| Kohlenbürsten C10fch | ||||
| 244 | 999065 | 7.95 | 9.46 | |
| Kohlenhalter Bm25y/p20sd/p50/ G23ss | ||||
| 245 | 938241 | 6.45 | 7.68 | |
| Kopfschraube M5x16 M.u.scheibe | ||||
| 248 | 990541 | 1.05 | 1.25 | |
| Enddeckel H90sc/se | ||||
| 249 | 324445 | 3.30 | 3.93 | |
| Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | ||||
| 250 | 938477 | 1.05 | 1.25 | |
| Gehäuse | ||||
| 251 | 324444 | 27.09 | 32.23 | |
| Kohlenhalterklemmer Bm25y/c8u/c9u/dh50sa/sa1/sbg2 | ||||
| 252 | 937623 | 1.04 | 1.23 | |
| Stator 220v-230v H90sa Includ.103 Für Nzl,saf | ||||
| 253 | 340703E | 59.68 | 71.01 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 254 | 324397 | |||
| Sechskantschneidschraube D5x50 | ||||
| 255 | 953121 | 1.04 | 1.23 | |
| Anker 230v | ||||
| 256 | 360790B | 74.11 | 88.19 | |
| Anker 110–120 V | ||||
| 256A | 360711U | 69.24 | 82.40 | |
| Kugellager 6000 Vv, Cm9by, C8fse, G23ss | ||||
| 257 | 6000VV | 6.15 | 7.32 | |
| Luftleitfaden | ||||
| 258 | 324442 | 3.30 | 3.93 | |
| Kugellager 6201 Vv | ||||
| 259 | 6201VV | 6.45 | 7.68 | |
| LCD Anzeige | ||||
| 260 | 324426 | 81.68 | 97.19 | |
| Schneidschraube D4x30 M.flansch (schwarz) | ||||
| 261 | 305490 | 1.04 | 1.23 | |
| Maschinenschraube M5x10 | ||||
| 262 | 976706 | 1.04 | 1.23 | |
| Schaltergriff (l) | ||||
| 263 | 324448 | 12.30 | 14.64 | |
| Maschinenschraube M5x12 Schwarz | ||||
| 264 | 996247 | 1.05 | 1.25 | |
| Achsabdeckung | ||||
| 265 | 324453 | 4.20 | 5.00 | |
| Verbinderkabel (a) | ||||
| 266 | 324425 | 6.45 | 7.68 | |
| Verbinder 50092 (10st) Div.typen (usa, Can), C8fs | ||||
| 267 | 959141 | 3.75 | 4.46 | |
| Schalter | ||||
| 268 | 324424 | 6.45 | 7.68 | |
| Schaltergriff (r) | ||||
| 269 | 324449 | 8.85 | 10.53 | |
| Knopf | ||||
| 270 | 961468 | 1.35 | 1.61 | |
| Haltefeder | ||||
| 271 | 988821 | 3.60 | 4.28 | |
| Stopperhalter | ||||
| 272 | 322314 | 8.70 | 10.35 | |
| Federblech | ||||
| 273 | 322313 | 1.65 | 1.96 | |
| Nylock Schraube M8x40 | ||||
| 274 | 303410 | 1.05 | 1.25 | |
| Getriebegehaeuse | ||||
| 275 | 324437 | 79.89 | 95.07 | |
| Kopfschraube M4x12 (10st),c8fshe, C8fse | ||||
| 276 | 949217 | 1.05 | 1.25 | |
| Unterlegschreibe M4 (10st), C8fshe, C8fse | ||||
| 277 | 949429 | 1.05 | 1.25 | |
| Nylonklammer C8fc/fs, C8fse | ||||
| 278 | 973313 | 1.05 | 1.25 | |
| Maschinenschraube M6x25 (10 Stück) C8fshe, C8fse | ||||
| 279 | 949260 | 1.35 | 1.61 | |
| Kugellager 606zzm, C8fse | ||||
| 280 | 606ZZM | 15.40 | 18.33 | |
| Federscheibe M6 (10st), C8fshe, C8fse, Cg18dal, C | ||||
| 281 | 949455 | 1.05 | 1.25 | |
| Unterlegscheibe M6 (10st), C8fse | ||||
| 282 | 949425 | 1.05 | 1.25 | |
| Kopfschraube M4x12 M.u-scheibe (schwarz), C 8fshe | ||||
| 283 | 935196 | 1.04 | 1.23 | |
| Bolzen (a) M10 | ||||
| 284 | 988101 | 1.95 | 2.32 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 285B | 323652 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 286 | 328326 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 287 | 324452 | |||
| Senkkopfschraube M4x10 (10st), C8fshe, C8fse | ||||
| 288 | 949322 | 1.05 | 1.25 | |
| Abdeckung | ||||
| 289 | 307731 | 2.55 | 3.03 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 290 | 328523 | |||
| Schutz | ||||
| 290A | 336341 | 10.95 | 13.03 | |
| Rückholfeder | ||||
| 291A | 328188 | 1.50 | 1.78 | |
| Spindel kpl. | ||||
| 292 | 324438 | 36.99 | 44.02 | |
| Kugellager 6003 Dd | ||||
| 293 | 6003DD | 7.50 | 8.92 | |
| Lagerschale | ||||
| 294 | 324439 | 10.20 | 12.14 | |
| Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
| 295 | 608VVM | 5.70 | 6.78 | |
| Kopfschraube M5x20 (10st) C8fshe, C8fse | ||||
| 296 | 949241 | 1.35 | 1.61 | |
| Federscheibe M5 (10st), C8fshe, C8fse | ||||
| 297 | 949454 | 1.04 | 1.23 | |
| Staubführung C8fshe, C8fse | ||||
| 298 | 321364 | 1.80 | 2.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 299 | 312492 | |||
| Getriebe | ||||
| 300 | 324440 | 32.04 | 38.12 | |
| Keil 4x4x15 Cm12y/ct8fa Till 9.1981 | ||||
| 301 | 948919 | 1.05 | 1.25 | |
| Kugellager 6201 Vv | ||||
| 302 | 6201VV | 6.45 | 7.68 | |
| Abdeckung | ||||
| 303 | 322301 | 3.30 | 3.93 | |
| Senkkopfschraube M4x10 (10st), C8fshe, C8fse | ||||
| 304 | 949322 | 1.05 | 1.25 | |
| Riemenscheibe (b) | ||||
| 305 | 324441 | 10.65 | 12.67 | |
| Kugellager | ||||
| 306 | 321399 | 6.45 | 7.68 | |
| Riemenscheibe (a) | ||||
| 307 | 324443 | 4.20 | 5.00 | |
| Spannscheibe C13u | ||||
| 308 | 961157 | 1.05 | 1.25 | |
| M10 Mutter (10 Stücke) | ||||
| 309 | 949560 | 2.40 | 2.86 | |
| Ring | ||||
| 310 | 324427 | 26.26 | 31.25 | |
| Nadelrolle Cr10v/fcj65v u.a. | ||||
| 311 | 983545 | 1.05 | 1.25 | |
| Lagerschale | ||||
| 312A | 325259 | 3.15 | 3.75 | |
| Maschinenschraube C8fs | ||||
| 313 | 995096 | 1.05 | 1.25 | |
| Haltestift Kompl. C8fs (inkl.pos.nr.44), C8fse In | ||||
| 314 | 307732 | 4.50 | 5.36 | |
| Unterlegschreibe M4 (10st), C8fshe, C8fse | ||||
| 315 | 949429 | 1.05 | 1.25 | |
| Kopfschraube M4x 8 (10st) C8fshe, C8fse | ||||
| 316 | 949215 | 1.05 | 1.25 | |
| Riemenscheibe Abdeckung | ||||
| 317 | 324450 | 8.25 | 9.82 | |
| Getriebedeckel | ||||
| 320 | 324821 | 3.00 | 3.57 | |
| Getriebedeckel | ||||
| 321 | 324822 | 3.30 | 3.93 | |
| Nylonklammer C8fc/fs, C8fse | ||||
| 322 | 948193 | 1.05 | 1.25 | |
| Kondensator C6u-c13u u.a., C 8fshe | ||||
| 333 | 930039 | 1.95 | 2.32 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 334 | 958308Z | |||
| Knopfbolzen C12fch | ||||
| 335 | 998879 | 1.05 | 1.25 | |
| Schutzarm | ||||
| 336 | 326828 | 11.85 | 14.10 | |
| Halter | ||||
| 337 | 321394 | 1.65 | 1.96 | |
| Zwischenplatte | ||||
| 338 | 328521 | 10.05 | 11.96 | |
| Hebel | ||||
| 339 | 328518 | 12.45 | 14.82 | |
| Beilegring | ||||
| 340 | 302757 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 341 | 307811 | |||
| Maschinenschraube M4x16 | ||||
| 342 | 954878 | 1.05 | 1.25 | |
| Abdeckung | ||||
| 343 | 328519 | 3.00 | 3.57 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 344 | 307811 | |||
| Feder | ||||
| 345 | 322457 | 1.50 | 1.78 | |
| Kopfschraube M5x16 M.u-scheibe | ||||
| 346 | 307294 | 1.05 | 1.25 | |
| Eisenring C8fshe, C8fse For Europe,aus,ina,model | ||||
| 347 | 324518 | 12.15 | 14.46 | |
| Unterlegscheibe (d) C12fch For Europe,gbr,rus,bra | ||||
| 348 | 324633 | 5.85 | 6.96 | |
| Unterlegscheibe (c) Dh24pb2 | ||||
| 349 | 328520 | 9.45 | 11.25 | |
| Maschinenschraube (w/Ringen) M5x10 (schwarz) | ||||
| 350 | 336342 | 1.04 | 1.23 | |
| Schutz (c) Seit 9.2012 für Europa | ||||
| 351 | 336343 | 1.65 | 1.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 985051 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502A | 322955 | |||
| Knopf M6 x 32 | ||||
| 601 | 960017 | 1.65 | 1.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 321390 | |||
| Flügelschraube M6x15, C8fshe, C8fse | ||||
| 604 | 301806 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 321374 | |||
| Knopf M6 x 32 | ||||
| 606 | 960017 | 1.65 | 1.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 607 | 321390 | |||
| Flügelschraube M6x15, C8fshe, C8fse | ||||
| 609 | 301806 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 610 | 321373 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 611 | 321549 | |||
| Flügelmutter M6 (10st) | ||||
| 612 | 949313 | 4.65 | 5.53 | |
| Mutter M6 (10st) Cg18dl For Europe (sl),usa,can | ||||
| 613 | 949556 | 1.05 | 1.25 | |
| Klemmplatte | ||||
| 614 | 322047 | 1.38 | 1.64 | |
| Bolzen | ||||
| 615 | 324412 | 13.95 | 16.60 | |
| Halter kpl. C10fch Includ.620-625 | ||||
| 616 | 324464 | 40.84 | 48.60 | |
| Stopper C10fch | ||||
| 617 | 974561 | 7.05 | 8.39 | |
| Flügelbolzen M6x20 (10stk) | ||||
| 618 | 949404 | 7.65 | 9.10 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 619 | 324369 | |||
| Knaufschraube M6x11 C8fc/fs | ||||
| 620 | 998836 | 1.65 | 1.96 | |
| Kopfschraube M4x10 M.u-scheibe (schwarz) | ||||
| 621 | 304043 | 1.05 | 1.25 | |
| Gummifuss C8fs | ||||
| 622 | 964851 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 623 | 306985 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 625 | 321551 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 626 | 321388 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 627 | 321434 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 628 | 305546 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 629 | 309418 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 630 | 301721 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 631 | 310875 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 632 | 339237 | |||
