Hikoki C12RSH Zeichnungen und Teile

Suche nach Teilen:
HikokiAuf dem Typenschild sollte die Typenbezeichnung C12RSH stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt. Hikoki Powertools ist der neue Name von Hitachi Powertools.

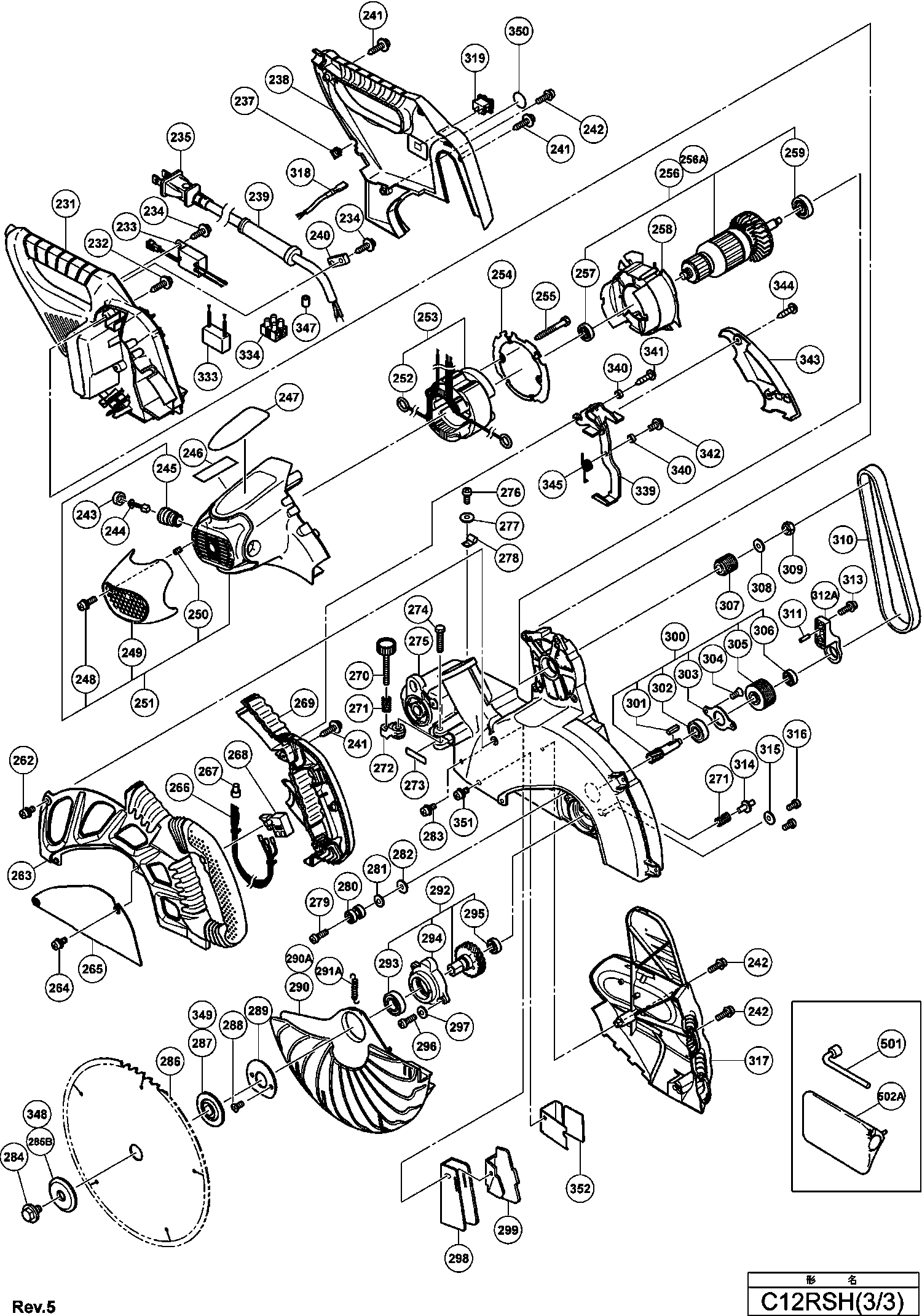

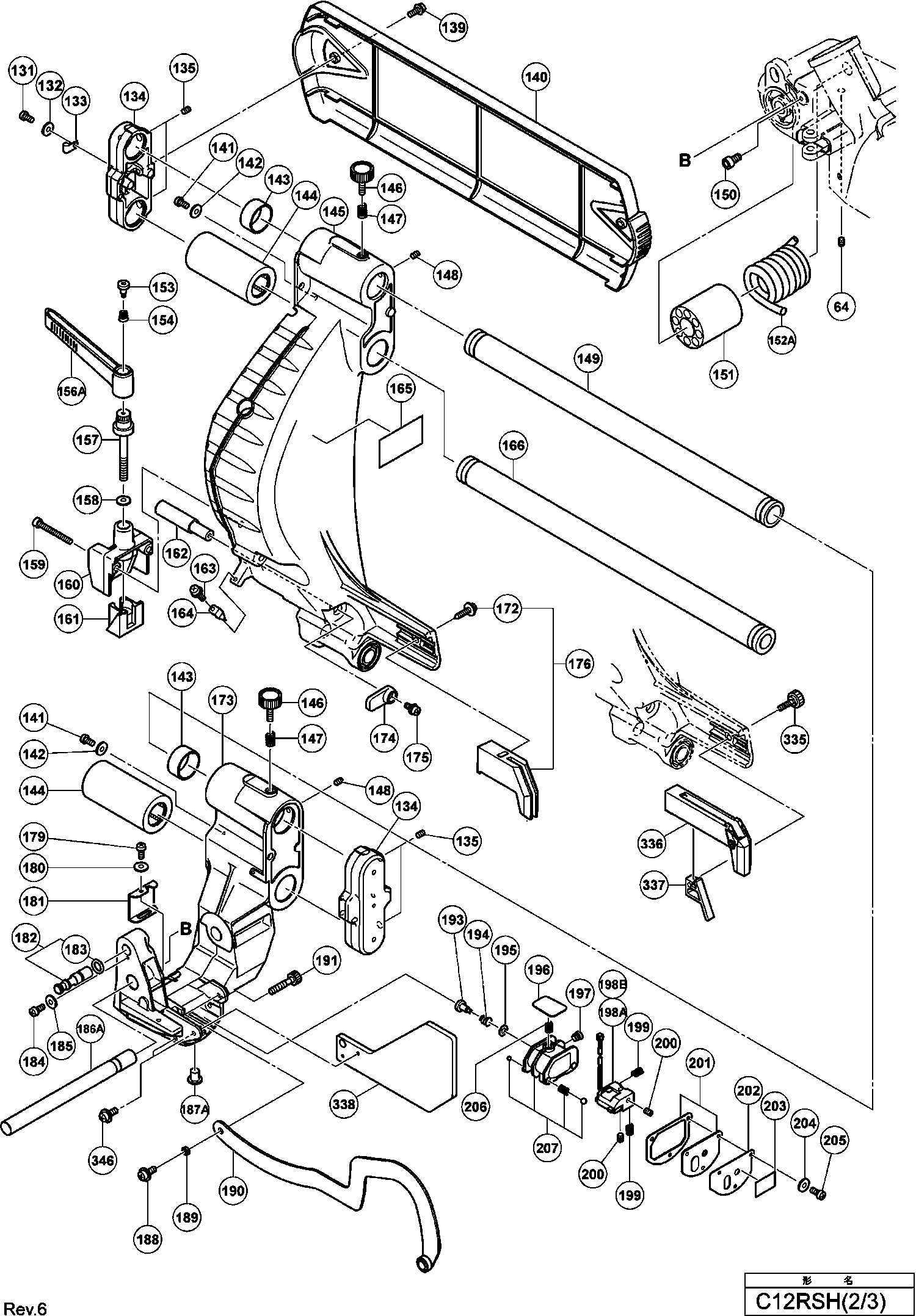

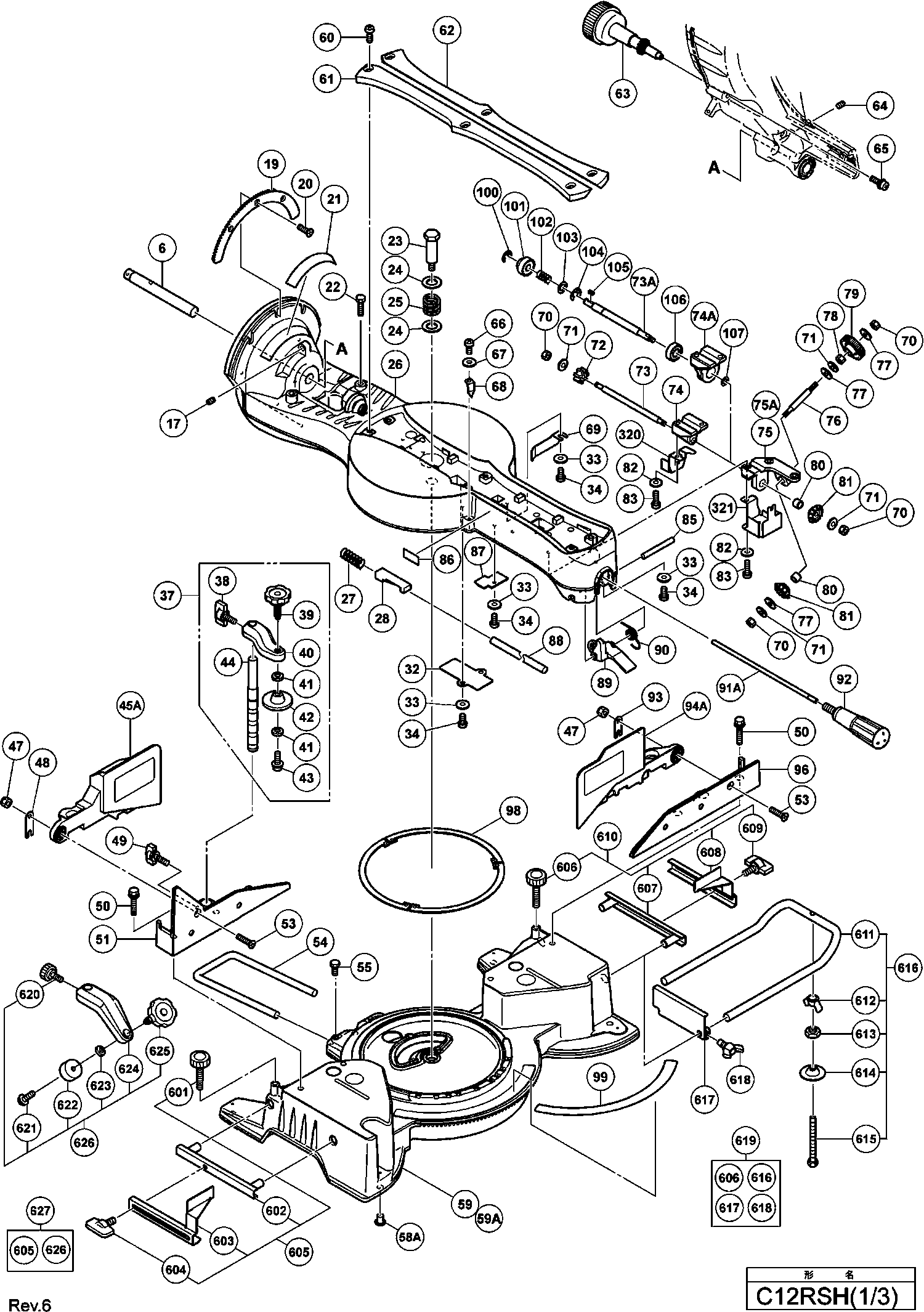

Zeichnungen der HIKOKI C12RSH

Teileliste der Hikoki C12RSH

Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
6324391Holder Shaft€ 13,94
17324612Nylock Hex. Socket Set Screw M8x16€ 1,60
19324399Gear (a)€ 6,10
20949325Flat Hd. Screw M4x16 (10 Pcs.)€ 1,02
21324416Scale€ 3,05
22303409Nicht mehr lieferbar
23324401Shaft (b)€ 6,97
24955818Unterlegscheibe M16 C15fb€ 1,02
25324402Nicht mehr lieferbar
26324394Drehtisch€ 165,31
27321417Feder (e) C8fshe, C8fse€ 3,34
28322280Stopper C8fshe, C8fse€ 4,79
32321336Stiftabdeckung C8fshe, C8fse€ 1,60
33949429Unterlegschreibe M4 (10st), C8fshe, C8fse€ 1,02
34949215Kopfschraube M4x 8 (10st) C8fshe, C8fse€ 1,02
37324378VISE ASS'Y INCLUD.38-44€ 26,14
38307947Flügelbolzen Dh38ms€ 1,31
39308396Knopfbolzen G18dl€ 7,41
41996722Ring€ 1,02
42322047Nicht mehr lieferbar
43996247Machine Screw (w/washers) M5x12 (black)€ 1,02
44324380Vise Shaft€ 6,82
45A324454MATERIAALAANSLAG€ 28,75
47311144Nylonmutter M6€ 1,02
48324377Plate (b)€ 1,45
49302459Flügelschraube M6x17€ 1,02
50307221Schraube M8x35 M.u-scheibe (schwarz)€ 1,00
51324385Fence (b)€ 14,37
53949342Senkkopfschraube M6x25 (10st), C8fshe, C8fse€ 1,60
54998834Halter€ 9,00
55949610Schraube M6x10 (10stk), C8fshe, C8fse€ 1,16
58A323606Gummifuss C12fch, C8fshe, C8fse€ 1,02
59324456Grundplatte€ 152,67
59A336253Nicht mehr lieferbar
60302317Kopfschraube M5x16 (schwarz)€ 1,02
61324411Table Insert (b)€ 2,90
62324410Table Insert (a)€ 2,90
63324370Knopf€ 14,08
64307956Schraube M6x10, C8fshe, C8fse€ 1,02
65307294Kopfschraube M5x16 M.u-scheibe€ 1,02
66949217Kopfschraube M4x12 (10st),c8fshe, C8fse€ 1,02
67949429Unterlegschreibe M4 (10st), C8fshe, C8fse€ 1,02
68321329Anzeige C10fsh, C 8fshe, C8fse€ 1,60
69321342Abstandhalter (a) C8fshe, C8fse€ 1,60
70949567Lock Nut M6 (10 Pcs.)€ 1,02
71949455Federscheibe M6 (10st), C8fshe, C8fse, Cg18dal, C€ 1,02
72324407Getriebe€ 1,60
73324405Schachtpin€ 5,81
73A336255Nicht mehr lieferbar
74324404Halter€ 4,50
74A336257Nicht mehr lieferbar
75324403Halter€ 6,53
75A336258Nicht mehr lieferbar
76324408Bevel Shaft (a)€ 4,36
77949432Unterlegscheibe M6 (10st), C 8fshe, C8fse, Cg18dl€ 1,02
78949556Mutter M6 (10st) Cg18dl For Europe (sl),usa,can€ 1,02
79324409Knopf€ 2,47
80950817Metal€ 1,02
81324406Getriebe€ 4,65
82949454Federscheibe M5 (10st), C8fshe, C8fse€ 1,00
83949241Kopfschraube M5x20 (10st) C8fshe, C8fse€ 1,31
85321339Umschaltwelle C8fshe, C8fse€ 1,74
87324395Abdeckung€ 1,45
88324396Shaft (c) D6€ 2,90
89321338Hebel C8fshe, C8fse€ 1,60
90321340Feder (d) C8fshe, C8fse€ 1,74
91A334378Shaft (a)€ 1,74
92322283Seitengriff C8FS, C8FSE€ 5,81
93324381Platte€ 1,45
94A324455Dichtungssatz Dh24pc3€ 28,75
96324384Fence (a)€ 14,08
98324400Gleitschiene C8fshe, C8fse€ 1,45
99315210Skala (a) C8fshe, C8fse€ 5,66
100673489Ring€ 1,00
101336256Nicht mehr lieferbar
102336254Nicht mehr lieferbar
103949445Unterlegscheibe M10 (10st)€ 1,31
104942827Federscheibe€ 1,00
105944109Keil 3x3x8 Dh22vb/g12sa/g12sa2/ G13sb2/g12sa2/dh4€ 1,65
1066000DDKugellager 6000 Dd€ 5,81
107949426Unterlegscheibe M8 (10st)€ 1,02
131949217Kopfschraube M4x12 (10st),c8fshe, C8fse€ 1,02
132949429Unterlegschreibe M4 (10st), C8fshe, C8fse€ 1,02
133967579Nicht mehr lieferbar
133948614Nylonklammer C8fshe, C8fse€ 1,02
133948193Nylonklammer C8fc/fs, C8fse€ 1,02
134324417Halter€ 13,36
135961554Nicht mehr lieferbar
139307294Kopfschraube M5x16 M.u-scheibe€ 1,02
140324383Schutzschild€ 10,02
141949215Kopfschraube M4x 8 (10st) C8fshe, C8fse€ 1,02
142949429Unterlegschreibe M4 (10st), C8fshe, C8fse€ 1,02
143324415Hülse€ 6,24
144324414Lagerbuchse€ 18,50
145324413Holder (a)€ 69,88
146324418Knopfbolzen M6x25, C8fse€ 2,90
147947859Feder M8/m8v/m12sa/m12v, C8fse€ 1,00
148307956Schraube M6x10, C8fshe, C8fse€ 1,02
149324465Führungsstange€ 17,30
150877839Inbusschraube Mit Dichtung M5x10, C8fshe, C8fse€ 1,02
151324388Huelse€ 4,65
152A310898Feder€ 13,31
153305180Kupplungsschraube C10fsh€ 4,36
154305179Kupplungsfeder C10fsh€ 1,02
156A325298Clamp Lever€ 3,05
157323903Bolt M8x65€ 6,24
158949433Unterlegscheibe M8 (10st), C8fshe, C8fse€ 1,02
159949782Hex. Socket Hd. Bolt M6x50 (10 Pcs.) Since 1.1985€ 6,53
160323904Stopper Holder (c)€ 8,42
161323905Stopper€ 11,76
162324420Set Pin (a)€ 5,81
163935196Kopfschraube M4x12 M.u-scheibe (schwarz), C 8fshe€ 1,00
164321329Anzeige C10fsh, C 8fshe, C8fse€ 1,60
166324466Führungsstange€ 35,01
172305558Schneidschraube D5x25 M.flansch (schwarz), C8fshe€ 1,00
173324467Hinge (a)€ 62,56
174324421Riegel€ 1,60
175307294Kopfschraube M5x16 M.u-scheibe€ 1,02
176324372Halter€ 7,26
179949215Kopfschraube M4x 8 (10st) C8fshe, C8fse€ 1,02
180949429Unterlegschreibe M4 (10st), C8fshe, C8fse€ 1,02
181320183Abdeckung€ 3,19
182324419Stopper Pin Ass'y Includ.107€ 5,23
183872645O-ring (1p-9) Dh20v€ 1,60
184949215Kopfschraube M4x 8 (10st) C8fshe, C8fse€ 1,02
185949429Unterlegschreibe M4 (10st), C8fshe, C8fse€ 1,02
186A324387Gelenkbolzen€ 2,03
187A323606Gummifuss C12fch, C8fshe, C8fse€ 1,02
188949237Kopfschraube M5x12 (10st), C8fse€ 1,02
189303854Hülse€ 1,02
190324376Nicht mehr lieferbar
190328522Link For Europe,aus,nzl€ 12,63
191319270Justierung€ 5,66
193305180Kupplungsschraube C10fsh€ 4,36
194305179Kupplungsfeder C10fsh€ 1,02
195962614Passscheibe (b) To.5, C 8fshe€ 1,00
196319268Platte (b) C8fshe€ 1,60
197305179Kupplungsfeder C10fsh€ 1,02
198B329863Lasermarkierer C8fshe€ 41,79
199319267Feder C8fshe€ 1,45
200319541Inbusschraube C8fshe€ 1,45
201319271Abdeckung (a) C8fshe€ 15,04
202322291Platte (a) C8fshe€ 3,19
204949429Unterlegschreibe M4 (10st), C8fshe, C8fse€ 1,02
205949217Kopfschraube M4x12 (10st),c8fshe, C8fse€ 1,02
206319267Feder C8fshe€ 1,45
207319269Halter (b) C8fshe€ 7,55
231324460Griff€ 11,04
232305558Schneidschraube D5x25 M.flansch (schwarz), C8fshe€ 1,00
233322911Nicht mehr lieferbar
233324322Nicht mehr lieferbar
233323978Nicht mehr lieferbar
234984750Nicht mehr lieferbar
235500456ZNicht mehr lieferbar
235500474ZNicht mehr lieferbar
235500461ZKabel G13va (cord Armor D8.8) For Gbr (110v)€ 17,30
235500447ZAnschlusskabel (cord Armor D8.8) For Pan€ 6,39
235500468ZNicht mehr lieferbar
235500453ZNicht mehr lieferbar
235500247ZNicht mehr lieferbar
235500234ZNicht mehr lieferbar
235500423ZNicht mehr lieferbar
235500439ZNicht mehr lieferbar
235500435ZNicht mehr lieferbar
237319349Kabelbuchse C10fch, C 8fshe€ 1,45
238324461Griff€ 8,57
239938051Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse€ 1,00
240937631Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse€ 1,00
241301653Schneidschraube D4x20 Mit Flansch (schwarz), C8fs€ 1,00
242880734Maschinenschraube M5x25 G12se/u.a€ 1,00
243945161Kohlenkappe C6u/c7u u.a. H30pv/dh30pc/ H41mb/ G23€ 1,16
244999065Kohlenbürsten C10fch€ 7,70
244999038Kohlenbürsten (paar) G23ss€ 4,36
245938241Kohlenhalter Bm25y/p20sd/p50/ G23ss€ 6,24
248990541Kopfschraube M5x16 M.u.scheibe€ 1,02
249324445Tail Cover€ 3,19
250938477Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23€ 1,02
251324459Gehäuse€ 26,22
252937623Kohlenhalterklemmer Bm25y/c8u/c9u/dh50sa/sa1/sbg2€ 1,00
253340703FNicht mehr lieferbar
253340626CNicht mehr lieferbar
253340703EStator 220v-230v€ 57,77
253340626DNicht mehr lieferbar
253340693ENicht mehr lieferbar
254324397Nicht mehr lieferbar
255953121Sechskantschneidschraube D5x50€ 1,00
256360790CNicht mehr lieferbar
256360790BAnker 230v€ 71,74
256A360711UANKER 110-120 VOLT€ 71,74
2576000VVKugellager 6000 Vv, Cm9by, C8fse, G23ss€ 5,95
258324442Fan Guide€ 3,19
2596201VVKugellager 6201 Vv€ 6,24
262976706Machine Screw (w/washers) M5x10€ 1,00
263324448Switch Handle (l)€ 11,91
264996247Machine Screw (w/washers) M5x12 (black)€ 1,02
265324462Achsabdeckung€ 6,24
266324425Verbinderkabel (a)€ 6,24
266326827Nicht mehr lieferbar
267959141Verbinder 50092 (10st) Div.typen (usa, Can), C8fs€ 3,63
268324424Schalter€ 6,24
269324449Switch Handle (r)€ 8,57
270961468Knopf€ 1,31
271988821Haltefeder€ 3,48
272322314Stopper Holder€ 8,42
273322313Federblech€ 1,60
274303410Nylock Bolt M8x40€ 1,02
275324437Getriebegehaeuse€ 77,33
276949217Kopfschraube M4x12 (10st),c8fshe, C8fse€ 1,02
277949429Unterlegschreibe M4 (10st), C8fshe, C8fse€ 1,02
278973313Nylon Clip€ 1,02
279949260Maschinenschraube M6x25 (10 Stück) C8fshe, C8fse€ 1,31
280606ZZMKugellager 606zzm, C8fse€ 14,91
281949455Federscheibe M6 (10st), C8fshe, C8fse, Cg18dal, C€ 1,02
282949425Unterlegscheibe M6 (10st), C8fse€ 1,02
283935196Kopfschraube M4x12 M.u-scheibe (schwarz), C 8fshe€ 1,00
284988101Bolzen (a) M10€ 1,89
285B323652Unterlegscheibe Except For Europe€ 4,07
286328213Nicht mehr lieferbar
286328326Nicht mehr lieferbar
286324269Nicht mehr lieferbar
287324452Nicht mehr lieferbar
288949322Senkkopfschraube M4x10 (10st), C8fshe, C8fse€ 1,02
289307731Abdeckung€ 2,47
290328523Nicht mehr lieferbar
290324375Nicht mehr lieferbar
290A336341Schutz€ 10,60
291A328188Return Spring€ 1,45
292324438Spindel kpl.€ 35,80
2936003DDKugellager 6003 Dd€ 7,26
294324439Bearing Holder€ 9,87
295608VVMKugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb€ 5,52
296949241Kopfschraube M5x20 (10st) C8fshe, C8fse€ 1,31
297949454Federscheibe M5 (10st), C8fshe, C8fse€ 1,00
298321364Staubführung C8fshe, C8fse€ 1,74
299312492Führungshalter C10FSB, C8FSE€ 4,72
300324440Getriebe€ 31,01
301948919Keil 4x4x15 Cm12y/ct8fa Till 9.1981€ 1,02
3026201VVKugellager 6201 Vv€ 6,24
303322301Abdeckung€ 3,19
304949322Senkkopfschraube M4x10 (10st), C8fshe, C8fse€ 1,02
305324441Pulley (b)€ 10,31
306321399Kugellager€ 6,24
307324443Pulley (a)€ 4,07
308961157Spannscheibe C13u€ 1,02
309949560Nut M10 (10 Pcs.)€ 2,32
310324427Ring€ 25,42
311983545Nadelrolle Cr10v/fcj65v u.a.€ 1,02
312A325259Bearing Holder€ 3,05
313995096Maschinenschraube C8fs€ 1,02
314307732Stopper Pin€ 4,36
315949429Unterlegschreibe M4 (10st), C8fshe, C8fse€ 1,02
316949215Kopfschraube M4x 8 (10st) C8fshe, C8fse€ 1,02
317324450Pulley Cover€ 7,99
318324458Verbinderkabel€ 1,60
319319503Schalter€ 12,20
320324821Gear Cover€ 2,90
321324822Gear Cover€ 3,19
333930039Kondensator C6u-c13u u.a., C 8fshe€ 1,89
334958308ZSchraubklemme 2-reihig Div.typen, C8fshe, C8fse€ 5,37
335998879Knob Bolt For Europe,model (s)€ 1,02
336326828Beschermarm€ 11,47
337321394Halter€ 1,60
338328521Sub Cover For Europe,aus,nzl€ 9,73
339328518Hebel€ 12,05
340302757Beilegring€ 1,00
341307811Nicht mehr lieferbar
342954878Maschinenschraube M4x16€ 1,02
343328519Abdeckung€ 2,90
344307811Nicht mehr lieferbar
345322457Feder€ 1,45
346307294Kopfschraube M5x16 M.u-scheibe€ 1,02
347324518Eisenring C8fshe, C8fse For Europe,aus,ina,model€ 11,76
348324633Unterlegscheibe (d) C12fch For Europe,gbr,rus,bra€ 5,66
349328520Washer (c) For Aus€ 9,15
351336342Machine Screw (w/washers) M5x10 (black)€ 1,00
352336343Guard (c) Since 9.2012 For Europe€ 1,60
501985051BOX WRENCH 17MM€ 12,34
502A322955DUST BAG (BLACK)€ 15,13
601960017Knob Bolt M6x32€ 1,60
602321390CROWN MOLDING STOPPER HOLDER€ 19,72
604301806Flügelschraube M6x15, C8fshe, C8fse€ 1,02
605321374CROWN MOLDING STOPPER (L) ASS'Y INCLUD.607-610€ 43,80
606960017Knob Bolt M6x32€ 1,60
607321390CROWN MOLDING STOPPER HOLDER€ 19,72
609301806Flügelschraube M6x15, C8fshe, C8fse€ 1,02
610321373CROWN MOLDING STOPPER (R) ASS'Y€ 43,80
611321549Längsanschlag€ 26,98
612949313Flügelmutter M6 (10st)€ 4,50
613949556Mutter M6 (10st) Cg18dl For Europe (sl),usa,can€ 1,02
614322047Nicht mehr lieferbar
615324412Bolzen€ 13,50
616324464Holder Ass'y Includ.605-609€ 39,53
617974561Stopper C10fch€ 6,82
618949404Flügelbolzen M6x20 (10stk)€ 7,41
619324369Längsanschlag€ 114,47
620998836Knaufschraube M6x11 C8fc/fs€ 1,60
621304043Kopfschraube M4x10 M.u-scheibe (schwarz)€ 1,02
622964851Gummifuss C8fs€ 1,02
623306985Unterlegscheibe (h)€ 1,02
625321551Nicht mehr lieferbar
626321388KLAMMER€ 87,60
627321434Nicht mehr lieferbar
628305546Nicht mehr lieferbar
629309418Nicht mehr lieferbar
630301721Nicht mehr lieferbar
631310875Nicht mehr lieferbar
Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
