Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki C1805DA'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

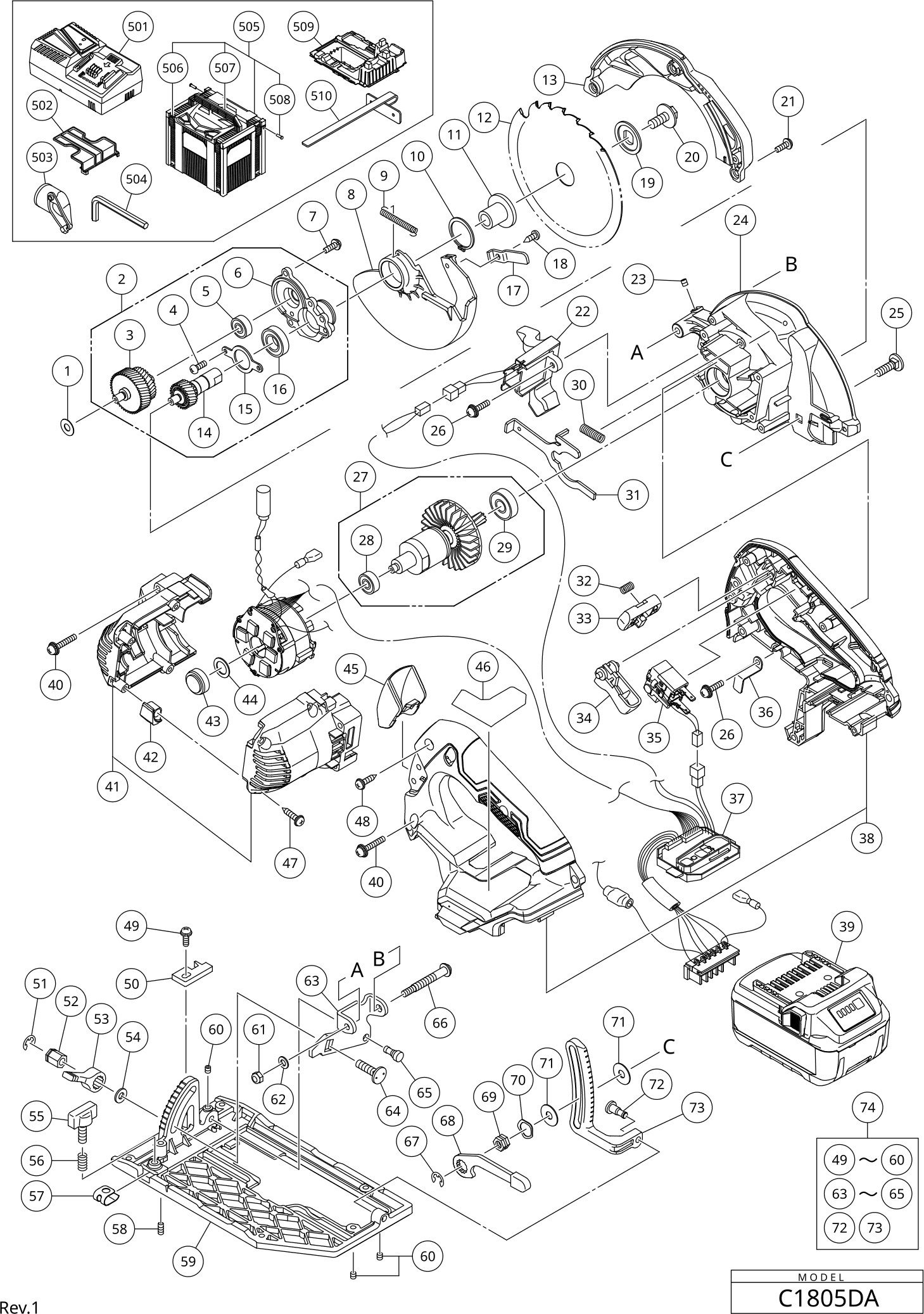

Zeichnungen der Hikoki C1805DA
Teileliste der Hikoki C1805DA
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Dichtungsring (a) Cr 10dl | ||||
| 1 | 329975 | 6.45 | 7.68 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 2 | 377675 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 3 | 377666 | |||
| Kopfschraube M3x 8 (10st) Since 9.2012 For Europe | ||||
| 4 | 949203 | 1.05 | 1.25 | |
| Kugellager 606zzm, C8fse | ||||
| 5 | 606ZZM | 15.40 | 18.33 | |
| LAGERHALTER | ||||
| 6 | 374239 | 5.55 | 6.60 | |
| Kopfschraube M4x12 M.federring | ||||
| 7 | 951039 | 1.05 | 1.25 | |
| Unterer Schutz | ||||
| 8 | 374244 | 2.70 | 3.21 | |
| Rückholfeder | ||||
| 9 | 374253 | 1.04 | 1.23 | |
| Federscheibe | ||||
| 10 | 939548 | 4.65 | 5.53 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 11 | 378281 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 12 | 374351 | |||
| SÄGENDECKEL (ALT 336648) | ||||
| 13 | 375360 | 4.65 | 5.53 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 14 | 377672 | |||
| Lagerdeckel | ||||
| 15 | 338922 | 1.04 | 1.23 | |
| Kugellager 6901w-n Wr14dsl | ||||
| 16 | 323118 | 6.75 | 8.03 | |
| Knopf (1) | ||||
| 17 | 333894 | 1.80 | 2.14 | |
| Schraube D4x10 (schwarz) | ||||
| 18 | 302090 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 19 | 381477 | |||
| Sechskant-Flanschschraube | ||||
| 20 | 338917 | 1.04 | 1.23 | |
| Maschinenschraube M4x12 (schwarz) mit Scheibe | ||||
| 21 | 333781 | 1.20 | 1.43 | |
| LED (A) | ||||
| 22 | 374241 | 4.95 | 5.89 | |
| Inbusschraube C8fshe | ||||
| 23 | 319541 | 1.50 | 1.78 | |
| ZAHNRADABDECKUNG (A) | ||||
| 24 | 374236 | 17.74 | 21.11 | |
| Bolzen (Quadratisch) M6X20 | ||||
| 25 | 375031 | 1.04 | 1.23 | |
| Schraube M4x14 | ||||
| 26 | 305691 | 1.05 | 1.25 | |
| Rotorbaugruppe Inkl.23 | ||||
| 27 | 361100 | 34.10 | 40.58 | |
| Kugellager 606zzm, C8fse | ||||
| 28 | 606ZZM | 15.40 | 18.33 | |
| Kugellager 609 Vvm | ||||
| 29 | 609VVM | 6.00 | 7.14 | |
| Feder | ||||
| 30 | 334225 | 1.80 | 2.14 | |
| SPERRHEBEL | ||||
| 31 | 374247 | 1.04 | 1.23 | |
| Feder (f) G13yc/g15yc/c6dd | ||||
| 32 | 301631 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 33 | 379531 | |||
| Schaltgriff | ||||
| 34 | 338899 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 35 | 377414 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 36 | 377230 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 37 | 341175 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 38 | 381001 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 39 | 378683 | |||
| Maschinenschraube M4 (m/Unterlegscheiben) | ||||
| 40 | 375104 | 1.80 | 2.14 | |
| GEHÄUSESATZ | ||||
| 41 | 374240 | 4.50 | 5.36 | |
| Polster | ||||
| 42 | 336554 | 1.04 | 1.23 | |
| Gummiring (1) | ||||
| 43 | 338928 | 1.04 | 1.23 | |
| Scheibe (1) | ||||
| 44 | 375110 | 1.04 | 1.23 | |
| NEUE ABDECKUNG | ||||
| 45 | 338914 | 1.04 | 1.23 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 47 | 301653 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 48 | 307811 | |||
| Maschinenschraube M4x8 Selbsts. (schwarz) | ||||
| 49 | 315500 | 1.35 | 1.61 | |
| FUEHRUNGSSTUECK | ||||
| 50 | 374259 | 1.04 | 1.23 | |
| Federscheibe | ||||
| 51 | 942827 | 1.04 | 1.23 | |
| Mutter M6 | ||||
| 52 | 333660 | 1.80 | 2.14 | |
| Hebel | ||||
| 53 | 333659 | 1.80 | 2.14 | |
| Unterlegscheibe M6 (10st), C8fse | ||||
| 54 | 949425 | 1.05 | 1.25 | |
| Flügelschraube C7mfa Except For Usa,can | ||||
| 55 | 307898 | 1.65 | 1.96 | |
| Feder | ||||
| 56 | 324876 | 1.80 | 2.14 | |
| Federblech (1) | ||||
| 57 | 376621 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 58 | 377288 | |||
| Grundkoerper | ||||
| 59 | 374237 | 20.90 | 24.87 | |
| Inbusschraube C8fshe | ||||
| 60 | 319541 | 1.50 | 1.78 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 61 | 377291 | |||
| Unterlegscheibe D5 | ||||
| 62 | 375105 | 1.80 | 2.14 | |
| FASPLATTE | ||||
| 63 | 374245 | 1.20 | 1.43 | |
| Schraube (quadratisch) M6x22 | ||||
| 64 | 314623 | 1.80 | 2.14 | |
| Schrittstift | ||||
| 65 | 333656 | 1.80 | 2.14 | |
| Justierschraube (a) (bis 09.2008) | ||||
| 66 | 325236 | 5.10 | 6.07 | |
| Federscheibe | ||||
| 67 | 942827 | 1.04 | 1.23 | |
| HEBEL | ||||
| 68 | 374246 | 2.70 | 3.21 | |
| KONTERMUTTER | ||||
| 69 | 374248 | 1.20 | 1.43 | |
| WELLENSCHEIBE 12 MM NEU | ||||
| 70 | 375106 | 1.80 | 2.14 | |
| Unterlegscheibe | ||||
| 71 | 320975 | 1.05 | 1.25 | |
| SCHULTERSTIFT (A) | ||||
| 72 | 374249 | 1.04 | 1.23 | |
| GELENK | ||||
| 73 | 374238 | 3.00 | 3.57 | |
| BASISZUSAMMENBAU (B) | ||||
| 74 | 374257 | 31.90 | 37.96 | |
| Abdeckkappe für Batterie | ||||
| 502 | 329897 | 1.80 | 2.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 329063 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 504 | 944459 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 505 | 337528 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 506 | 336472 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 507 | 336473 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 508 | 336474 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 509 | 381000 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 510 | 302756 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 374261 | |||
| Spezial Bolzen | ||||
| 602 | 321996 | 1.65 | 1.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 339187 | |||
