Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki C3605DA'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

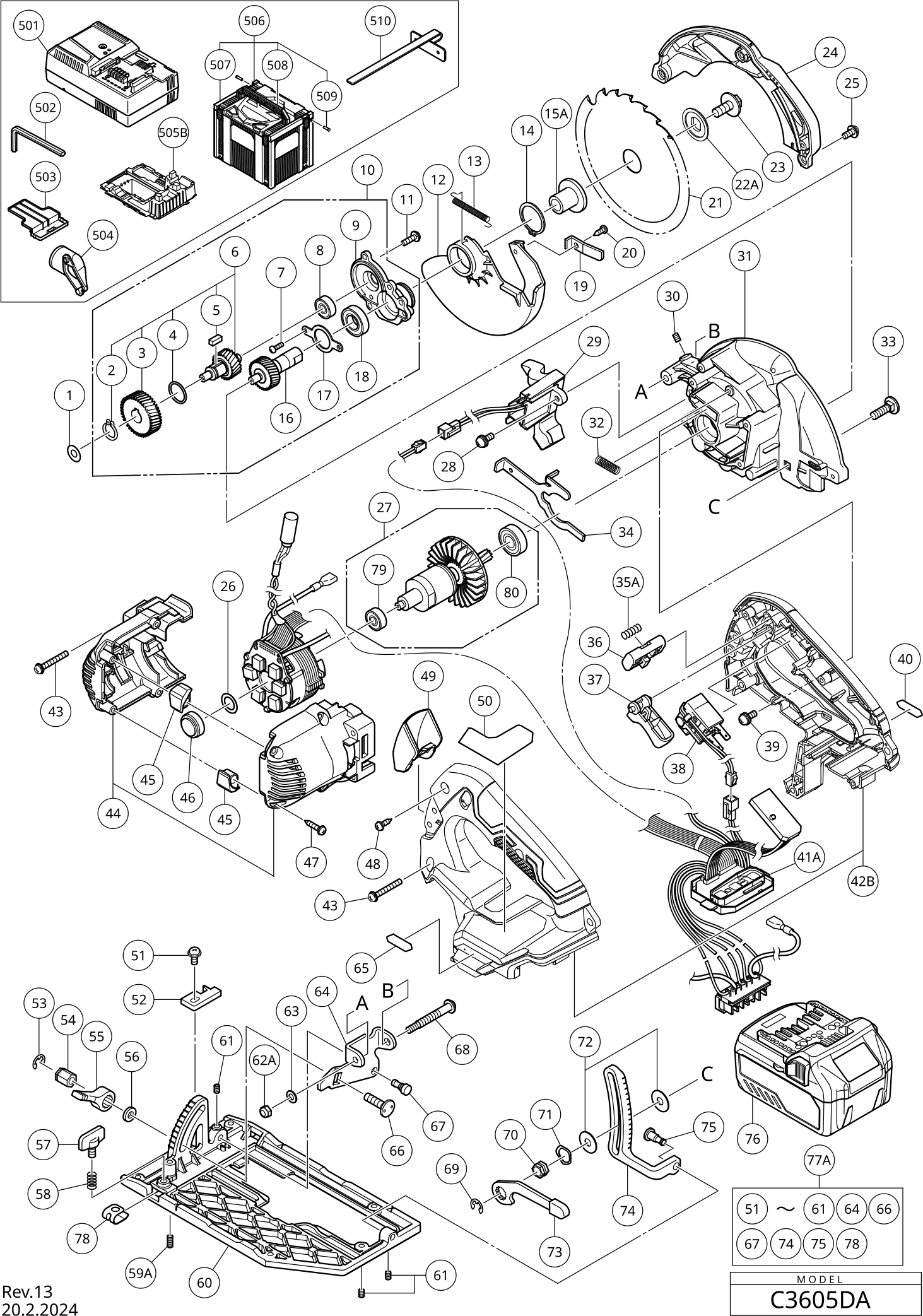

Zeichnungen der Hikoki C3605DA
Teileliste der Hikoki C3605DA
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Dichtungsring (a) Cr 10dl | ||||
| 1 | 329975 | 6.45 | 7.68 | |
| Sicherungsring G14dmr Till 9.2012 | ||||
| 2 | 316487 | 1.65 | 1.96 | |
| Erstes Zahnrad H90sc/se | ||||
| 3 | 338925 | 7.20 | 8.57 | |
| O-ring (s-15) H30pv | ||||
| 4 | 319567 | 1.65 | 1.96 | |
| Keil 4x4x10 H41sa/h90sc u.a. H45mr | ||||
| 5 | 930511 | 2.40 | 2.86 | |
| Zweite Welle Ass'y inklusive.2-5 | ||||
| 6 | 374250 | 18.70 | 22.25 | |
| Kopfschraube M3x 8 (10st) Since 9.2012 For Europe | ||||
| 7 | 949203 | 1.05 | 1.25 | |
| Kugellager 606zzm, C8fse | ||||
| 8 | 606ZZM | 15.40 | 18.33 | |
| LAGERHALTER | ||||
| 9 | 374239 | 5.55 | 6.60 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 9A | 383696 | |||
| LAGERHALTERUNG ASS'Y | ||||
| 10 | 374252 | 35.89 | 42.71 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 10A | 383691 | |||
| Kopfschraube M4x12 M.federring | ||||
| 11 | 951039 | 1.05 | 1.25 | |
| Unterer Schutz | ||||
| 12 | 374244 | 2.70 | 3.21 | |
| Rückholfeder | ||||
| 13 | 374253 | 1.04 | 1.23 | |
| Federscheibe | ||||
| 14 | 939548 | 4.65 | 5.53 | |
| WASHER (A) (OLD 374254) | ||||
| 15A | 378281 | 1.00 | 1.19 | |
| WELLENGESET | ||||
| 16 | 374251 | 9.30 | 11.07 | |
| Lagerdeckel | ||||
| 17 | 338922 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 18 | 6901VV | |||
| Knopf (1) | ||||
| 19 | 333894 | 1.80 | 2.14 | |
| Schraube D4x10 (schwarz) | ||||
| 20 | 302090 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 21 | 374351 | |||
| RING (B) (OUD 374255) | ||||
| 22A | 381477 | 1.00 | 1.19 | |
| Sechskant-Flanschschraube | ||||
| 23 | 338917 | 1.04 | 1.23 | |
| SÄGEDECKEL | ||||
| 24 | 374243 | 6.30 | 7.50 | |
| Maschinenschraube M4x12 (schwarz) mit Scheibe | ||||
| 25 | 333781 | 1.20 | 1.43 | |
| Scheibe (1) | ||||
| 26 | 375110 | 1.04 | 1.23 | |
| Rotorbaugruppe Inkl.23 | ||||
| 27 | 361100 | 34.10 | 40.58 | |
| Schraube M4x14 | ||||
| 28 | 305691 | 1.05 | 1.25 | |
| LED (A) | ||||
| 29 | 374241 | 4.95 | 5.89 | |
| Inbusschraube C8fshe | ||||
| 30 | 319541 | 1.50 | 1.78 | |
| ZAHNRADABDECKUNG (A) | ||||
| 31 | 374236 | 17.74 | 21.11 | |
| Feder | ||||
| 32 | 334225 | 1.80 | 2.14 | |
| Bolzen (Quadratisch) M6X20 | ||||
| 33 | 375031 | 1.04 | 1.23 | |
| SPERRHEBEL | ||||
| 34 | 374247 | 1.04 | 1.23 | |
| Feder (f) G13yc/g15yc/c6dd | ||||
| 35A | 301631 | 1.04 | 1.23 | |
| KNOPF | ||||
| 36 | 374780 | 1.04 | 1.23 | |
| Schaltgriff | ||||
| 37 | 338899 | 1.04 | 1.23 | |
| SCHALTER | ||||
| 38 | 371907 | 13.75 | 16.36 | |
| Schraube M4x14 | ||||
| 39 | 305691 | 1.05 | 1.25 | |
| MV LABEL (B) | ||||
| 40 | 373914 | 1.04 | 1.23 | |
| VELD FET PCB SET VOOR BLUETOOTH (OUD 341041) | ||||
| 41A | 341107 | 133.70 | 159.10 | |
| VELD FET PCB SET (OUD 341040) | ||||
| 41A | 341106 | 100.70 | 119.83 | |
| HANDGREEP SET VOOR MV-BX BAT | ||||
| 42B | 381001 | 10.74 | 12.78 | |
| Maschinenschraube M4 (m/Unterlegscheiben) | ||||
| 43 | 375104 | 1.80 | 2.14 | |
| GEHÄUSESATZ | ||||
| 44 | 374240 | 4.50 | 5.36 | |
| Polster | ||||
| 45 | 336554 | 1.04 | 1.23 | |
| Gummiring (1) | ||||
| 46 | 338928 | 1.04 | 1.23 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 47 | 301653 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 48 | 307811 | |||
| NEUE ABDECKUNG | ||||
| 49 | 338914 | 1.04 | 1.23 | |
| Maschinenschraube M4x8 Selbsts. (schwarz) | ||||
| 51 | 315500 | 1.35 | 1.61 | |
| FUEHRUNGSSTUECK | ||||
| 52 | 374259 | 1.04 | 1.23 | |
| Federscheibe | ||||
| 53 | 942827 | 1.04 | 1.23 | |
| Mutter M6 | ||||
| 54 | 333660 | 1.80 | 2.14 | |
| Hebel | ||||
| 55 | 333659 | 1.80 | 2.14 | |
| Unterlegscheibe M6 (10st), C8fse | ||||
| 56 | 949425 | 1.05 | 1.25 | |
| Flügelschraube C7mfa Except For Usa,can | ||||
| 57 | 307898 | 1.65 | 1.96 | |
| Feder | ||||
| 58 | 324876 | 1.80 | 2.14 | |
| HEX. SOCKET SET SCREW M5X10 NEW | ||||
| 59A | 377288 | 1.00 | 1.19 | |
| Grundkoerper | ||||
| 60 | 374237 | 20.90 | 24.87 | |
| Inbusschraube C8fshe | ||||
| 61 | 319541 | 1.50 | 1.78 | |
| NYLON MOER M5 | ||||
| 62A | 377291 | 1.00 | 1.19 | |
| Unterlegscheibe D5 | ||||
| 63 | 375105 | 1.80 | 2.14 | |
| FASPLATTE | ||||
| 64 | 374245 | 1.20 | 1.43 | |
| MV LABEL (A) | ||||
| 65 | 373913 | 1.04 | 1.23 | |
| Schraube (quadratisch) M6x22 | ||||
| 66 | 314623 | 1.80 | 2.14 | |
| Schrittstift | ||||
| 67 | 333656 | 1.80 | 2.14 | |
| Justierschraube (a) (bis 09.2008) | ||||
| 68 | 325236 | 5.10 | 6.07 | |
| Federscheibe | ||||
| 69 | 942827 | 1.04 | 1.23 | |
| KONTERMUTTER | ||||
| 70 | 374248 | 1.20 | 1.43 | |
| WELLENSCHEIBE 12 MM NEU | ||||
| 71 | 375106 | 1.80 | 2.14 | |
| Unterlegscheibe | ||||
| 72 | 320975 | 1.05 | 1.25 | |
| HEBEL | ||||
| 73 | 374246 | 2.70 | 3.21 | |
| GELENK | ||||
| 74 | 374238 | 3.00 | 3.57 | |
| SCHULTERSTIFT (A) | ||||
| 75 | 374249 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 76 | 371750 | |||
| BASISZUSAMMENBAU (B) | ||||
| 77A | 374257 | 31.90 | 37.96 | |
| Federblech (1) | ||||
| 78 | 376621 | 1.04 | 1.23 | |
| Kugellager 606zzm, C8fse | ||||
| 79 | 606ZZM | 15.40 | 18.33 | |
| Kugellager 609 Vvm | ||||
| 80 | 609VVM | 6.00 | 7.14 | |
| GUMMISTIFT | ||||
| 81 | 931701 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 944459 | |||
| Abdeckkappe für Batterie | ||||
| 503 | 329897 | 1.80 | 2.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 504 | 329063 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 505B | 381000 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 506 | 337528 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 507 | 336472 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 508 | 336473 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 509 | 336474 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 510 | 302756 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 374261 | |||
| Spezial Bolzen | ||||
| 602 | 321996 | 1.65 | 1.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 339187 | |||
