Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki C3606DA'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

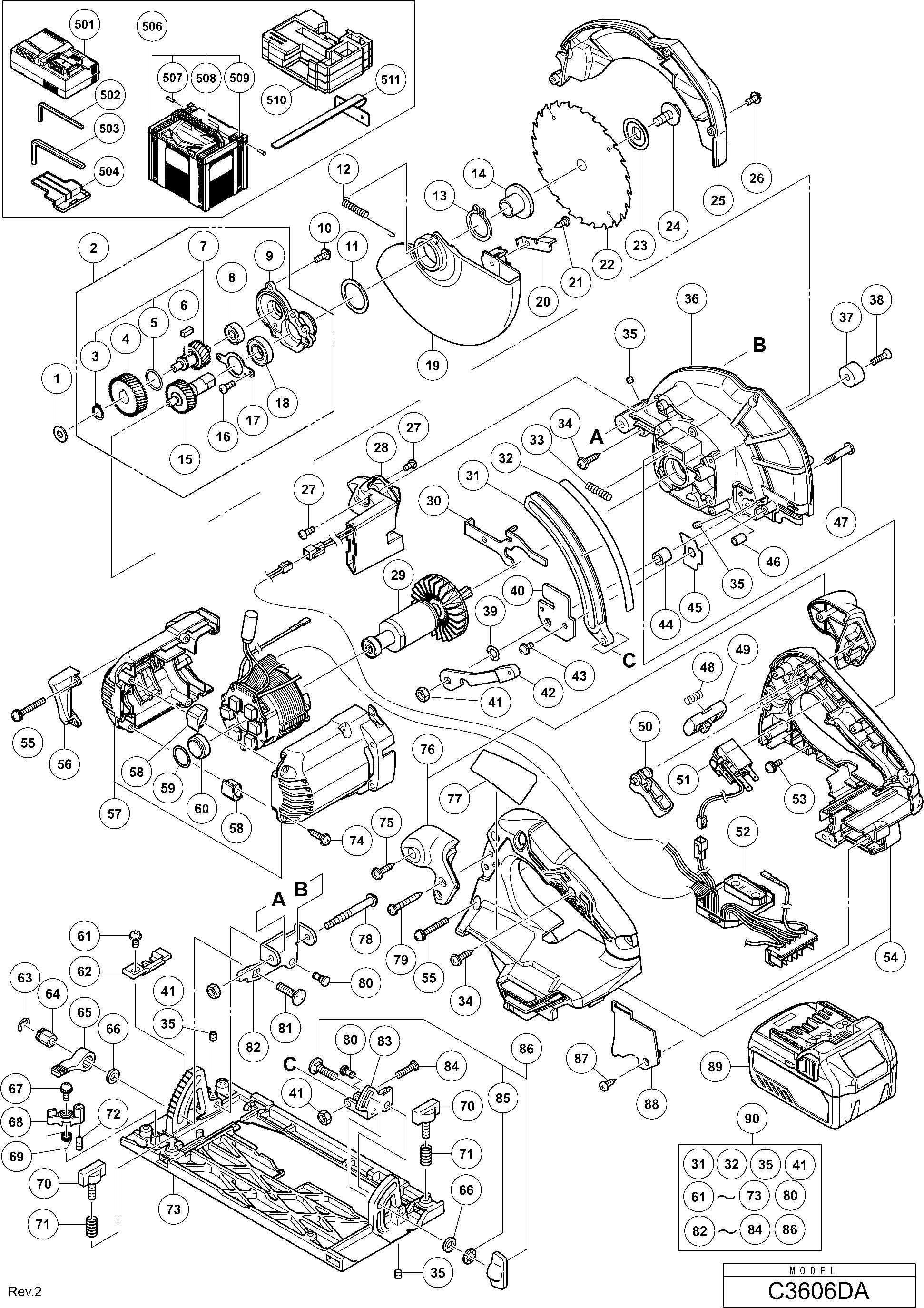

Zeichnungen der Hikoki C3606DA
Teileliste der Hikoki C3606DA
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Inbusschraube C8fshe | ||||
| *35 | 319541 | 1.50 | 1.78 | |
| NYLON MOER M5 | ||||
| *41A | 377291 | 1.00 | 1.19 | |
| Dichtungsring (a) Cr 10dl | ||||
| 1 | 329975 | 6.45 | 7.68 | |
| Lagerschale | ||||
| 2 | 338920 | 33.55 | 39.92 | |
| Sicherungsring G14dmr Till 9.2012 | ||||
| 3 | 316487 | 1.65 | 1.96 | |
| Erstes Zahnrad H90sc/se | ||||
| 4 | 338925 | 7.20 | 8.57 | |
| O-ring (s-15) H30pv | ||||
| 5 | 319567 | 1.65 | 1.96 | |
| Keil 4x4x10 H41sa/h90sc u.a. H45mr | ||||
| 6 | 930511 | 2.40 | 2.86 | |
| Zweite Welle Ass'y Inkl.3-6 | ||||
| 7 | 338924 | 28.60 | 34.03 | |
| Kugellager 606zzm, C8fse | ||||
| 8 | 606ZZM | 15.40 | 18.33 | |
| Lagerschale | ||||
| 9 | 338921 | 5.55 | 6.60 | |
| Kopfschraube M4x12 M.federring | ||||
| 10 | 951039 | 1.05 | 1.25 | |
| Ring | ||||
| 11 | 339257 | 1.04 | 1.23 | |
| Rückholfeder | ||||
| 12 | 373078 | 1.04 | 1.23 | |
| Federscheibe | ||||
| 13 | 939548 | 4.65 | 5.53 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 14 | 338915 | |||
| UNTERLEGSCHEIBE (A) (ALT 338915) | ||||
| 14A | 376366 | 1.20 | 1.43 | |
| Welle Und Zahnrad (satz) Fdv20vb | ||||
| 15 | 338923 | 9.90 | 11.78 | |
| Kopfschraube M3x 8 (10st) Since 9.2012 For Europe | ||||
| 16 | 949203 | 1.05 | 1.25 | |
| Lagerdeckel | ||||
| 17 | 338922 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 18 | 6901VV | |||
| Unterer Schutz | ||||
| 19 | 338905 | 3.60 | 4.28 | |
| Knopf | ||||
| 20 | 338927 | 1.04 | 1.23 | |
| Schraube D4x10 (schwarz) | ||||
| 21 | 302090 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 22 | 338935 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 23 | 338916 | |||
| UNTERLEGSCHEIBE (B) (ALT 338916) | ||||
| 23A | 376367 | 1.04 | 1.23 | |
| Sechskant-Flanschschraube | ||||
| 24 | 338917 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 25 | 372880 | |||
| SCHUTZKAPPE (GRÜN)(ALT 372880) | ||||
| 25A | 373650 | 7.35 | 8.75 | |
| Maschinenschraube M4x12 (schwarz) mit Scheibe | ||||
| 26 | 333781 | 1.20 | 1.43 | |
| Maschinenschraube Ch10dl | ||||
| 27 | 323211 | 1.05 | 1.25 | |
| LED | ||||
| 28 | 339218 | 5.40 | 6.43 | |
| Rotor (C) Versammlung | ||||
| 29 | 361078 | 47.58 | 56.61 | |
| Sperre | ||||
| 30 | 338918 | 1.50 | 1.78 | |
| GELENK | ||||
| 31 | 371943 | 4.35 | 5.18 | |
| Messplatte (a) | ||||
| 32 | 339258 | 1.80 | 2.14 | |
| Feder | ||||
| 33 | 334225 | 1.80 | 2.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 34 | 307811 | |||
| Inbusschraube C8fshe | ||||
| 35 | 319541 | 1.50 | 1.78 | |
| Getriebedeckel | ||||
| 36 | 338907 | 21.31 | 25.36 | |
| Getriebedeckel | ||||
| 36B | 376033 | 13.75 | 16.36 | |
| Dämpfer C18dmr | ||||
| 37 | 310842 | 1.05 | 1.25 | |
| Senkkopfschraube M5x20 (10st) C18dmr | ||||
| 38 | 949793 | 1.35 | 1.61 | |
| Wellenscheibe 8 | ||||
| 39 | 334242 | 1.73 | 2.05 | |
| Abdeckplatte (2 benötigt) | ||||
| 40 | 371946 | 1.20 | 1.43 | |
| Mutter M5 | ||||
| 41 | 308387 | 1.05 | 1.25 | |
| NYLON MOER M5 | ||||
| 41A | 377291 | 1.00 | 1.19 | |
| Hebel (a) | ||||
| 42 | 338930 | 3.15 | 3.75 | |
| SCHRAUBE M4 MIT UNTERLEGSCHEIBE | ||||
| 43 | 372219 | 1.04 | 1.23 | |
| KAMM | ||||
| 44 | 333681 | 3.45 | 4.11 | |
| PLATTE | ||||
| 45 | 371947 | 1.04 | 1.23 | |
| Sperre | ||||
| 46 | 338932 | 1.20 | 1.43 | |
| NOCKENWELLE | ||||
| 47 | 333680 | 5.10 | 6.07 | |
| Bolzen (Quadratisch) M6X20 | ||||
| 47A | 375031 | 1.04 | 1.23 | |
| Feder | ||||
| 48 | 336650 | 1.05 | 1.25 | |
| Feder (f) G13yc/g15yc/c6dd | ||||
| 48B | 301631 | 1.04 | 1.23 | |
| Knopf | ||||
| 49 | 338901 | 1.04 | 1.23 | |
| KNOPF | ||||
| 49A | 374780 | 1.04 | 1.23 | |
| Schaltgriff | ||||
| 50 | 338899 | 1.04 | 1.23 | |
| SCHALTER | ||||
| 51 | 371907 | 13.75 | 16.36 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 52 | 340992 | |||
| VELD FET PCB SET (OUD 340992) | ||||
| 52A | 341101 | 116.82 | 139.02 | |
| Schraube M4x14 | ||||
| 53 | 305691 | 1.05 | 1.25 | |
| GRIFF-SET (GRÜN) | ||||
| 54 | 371908 | 18.70 | 22.25 | |
| Maschinenschraube (m/Muttern) M4x35 (schwarz) | ||||
| 55 | 334141 | 1.80 | 2.14 | |
| Flussführung | ||||
| 56 | 338919 | 1.04 | 1.23 | |
| Gehäuse | ||||
| 57 | 338902 | 6.30 | 7.50 | |
| Polster | ||||
| 58 | 336554 | 1.04 | 1.23 | |
| Unterlegscheibe | ||||
| 59 | 372734 | 1.04 | 1.23 | |
| Gummiring (1) | ||||
| 60 | 338928 | 1.04 | 1.23 | |
| Maschinenschraube M4x8 Selbsts. (schwarz) | ||||
| 61 | 315500 | 1.35 | 1.61 | |
| Fuehrungsstueck (1) | ||||
| 62 | 338913 | 1.04 | 1.23 | |
| Federscheibe | ||||
| 63 | 942827 | 1.04 | 1.23 | |
| Mutter M6 | ||||
| 64 | 333660 | 1.80 | 2.14 | |
| Hebel | ||||
| 65 | 333659 | 1.80 | 2.14 | |
| Unterlegscheibe M6 (10st), C8fse | ||||
| 66 | 949425 | 1.05 | 1.25 | |
| Kopfschraube M4x8 M.u-scheibe (schwarz) | ||||
| 67 | 317200 | 1.65 | 1.96 | |
| Stopperhebel | ||||
| 68 | 333657 | 3.45 | 4.11 | |
| Feder (b) | ||||
| 69 | 339259 | 1.80 | 2.14 | |
| Flügelschraube C7mfa Except For Usa,can | ||||
| 70 | 307898 | 1.65 | 1.96 | |
| Feder | ||||
| 71 | 324876 | 1.80 | 2.14 | |
| Sechskantschraube mit Siegelverschluss M5x10 | ||||
| 72 | 334142 | 1.80 | 2.14 | |
| HEX. SOCKET SET SCREW M5X10 NEW | ||||
| 72A | 377288 | 1.00 | 1.19 | |
| Grundplatte | ||||
| 73 | 371941 | 21.31 | 25.36 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 74 | 301653 | 1.04 | 1.23 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 75 | 301653 | 1.04 | 1.23 | |
| Griff | ||||
| 76 | 338934 | 3.15 | 3.75 | |
| Einstellschraube (a) | ||||
| 78 | 339260 | 1.04 | 1.23 | |
| Schneidschraube D4x30 M.flansch (schwarz) | ||||
| 79 | 305490 | 1.04 | 1.23 | |
| Stift D6x13 | ||||
| 80 | 320163 | 1.50 | 1.78 | |
| Schraube (quadratisch) M6x22 | ||||
| 81 | 314623 | 1.80 | 2.14 | |
| Fasenplatte | ||||
| 82 | 338910 | 1.65 | 1.96 | |
| UNTERLINK | ||||
| 83 | 371944 | 2.40 | 2.86 | |
| SPEZIALSCHRAUBE | ||||
| 84 | 371945 | 1.04 | 1.23 | |
| Federscheibe M6 P50 Single-phase | ||||
| 85 | 948167 | 1.04 | 1.23 | |
| Schraube M6x22 C18dmr Includ.89 | ||||
| 86 | 314620 | 6.45 | 7.68 | |
| Schraube (quadratisch) M6x22 | ||||
| 86A | 314623 | 1.80 | 2.14 | |
| Gewindeschneidende Schraube D3x12 (schwarz) | ||||
| 87 | 334333 | 1.80 | 2.14 | |
| GRIFFABDECKUNG (GRÜN) | ||||
| 88 | 371909 | 1.95 | 2.32 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 89 | 371750 | |||
| Basis Ass'y Inkl.57 | ||||
| 90 | 371939 | 35.61 | 42.38 | |
| Basis Ass'y Inkl.57 | ||||
| 90B | 371939 | 35.61 | 42.38 | |
| Knopffedern-Set | ||||
| 91 | 374782 | 2.25 | 2.68 | |
| Federscheibe | ||||
| 94 | 942827 | 1.04 | 1.23 | |
| HEBEL | ||||
| 95 | 374246 | 2.70 | 3.21 | |
| KONTERMUTTER | ||||
| 96 | 374248 | 1.20 | 1.43 | |
| WELLENSCHEIBE 12 MM NEU | ||||
| 97 | 375106 | 1.80 | 2.14 | |
| Unterlegscheibe | ||||
| 98 | 320975 | 1.05 | 1.25 | |
| Abstandshalter (A) | ||||
| 99 | 376105 | 1.04 | 1.23 | |
| Flügelmutter M6 | ||||
| 100 | 375026 | 1.20 | 1.43 | |
| Hebelset Inkl. 20 | ||||
| 101A | 376031 | 18.70 | 22.25 | |
| Kugellager 606zzm, C8fse | ||||
| 102 | 606ZZM | 15.40 | 18.33 | |
| Kugellager 609 Vvm | ||||
| 103 | 609VVM | 6.00 | 7.14 | |
| Federblech (1) | ||||
| 104 | 376621 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 990666 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 944459 | |||
| Abdeckkappe für Batterie | ||||
| 504 | 329897 | 1.80 | 2.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 506 | 337528 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 507 | 336474 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 508 | 336473 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 509 | 336472 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 510 | 373138 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 510C | 378278 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 511 | 302756 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 316161 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601A | 375630 | |||
| Lange Führung (650mm) | ||||
| 602 | 316104 | 91.58 | 108.97 | |
| Lange Führung (650mm) | ||||
| 602A | 316104 | 91.58 | 108.97 | |
| Kanaladapter | ||||
| 603 | 339383 | 4.50 | 5.36 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 962175 | |||
| Flügelschraube C7mfa Except For Usa,can | ||||
| 605 | 307898 | 1.65 | 1.96 | |
| Feder C7mfa | ||||
| 606 | 941056 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 607 | 339188 | |||
| Spezial Bolzen | ||||
| 608 | 321996 | 1.65 | 1.96 | |
