Hikoki C3606DAWRZ Zeichnungen und Teile
Genaue Typennummer:
C3606DAWRZ
C3606DAWRZ

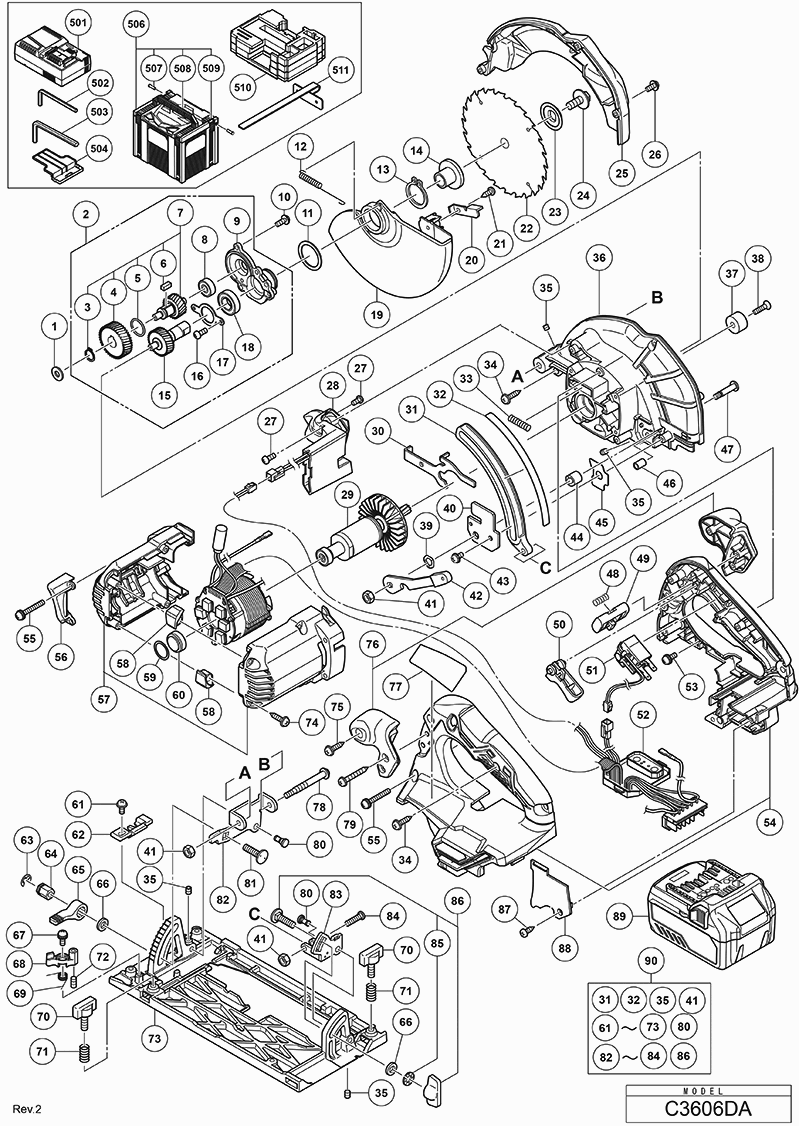

Zeichnungen der HIKOKI C3606DAWRZ
Teileliste der HIKOKI C3606DAWRZ
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Dichtungsring (a) Cr 10dl | ||||
| 1 | 329975 | Dichtungsring (a) Cr 10dl | € 6.14 | |
| Lagerhouder | ||||
| 2 | 338920 | Lagerhouder | € 31.94 | |
| Sicherungsring G14dmr Till 9.2012 | ||||
| 3 | 316487 | Sicherungsring G14dmr Till 9.2012 | € 1.57 | |
| Eerste Tandwiel | ||||
| 4 | 338925 | Eerste Tandwiel | € 6.85 | |
| O-ring (s-15) H30pv | ||||
| 5 | 319567 | O-ring (s-15) H30pv | € 1.57 | |
| Keil 4x4x10 H41sa/h90sc u.a. H45mr | ||||
| 6 | 930511 | Keil 4x4x10 H41sa/h90sc u.a. H45mr | € 2.28 | |
| Tandwielas Set | ||||
| 7 | 338924 | Tandwielas Set | € 27.23 | |
| Kugellager 606zzm, C8fse | ||||
| 8 | 606ZZM | Kugellager 606zzm, C8fse | € 14.66 | |
| Lagerhouder | ||||
| 9 | 338921 | Lagerhouder | € 5.28 | |
| Kopfschraube M4x12 M.federring | ||||
| 10 | 951039 | Kopfschraube M4x12 M.federring | € 1.00 | |
| Ring | ||||
| 11 | 339257 | Ring | € 0.99 | |
| TERUGVEER | ||||
| 12 | 373078 | TERUGVEER | € 0.99 | |
| Federscheibe | ||||
| 13 | 939548 | Federscheibe | € 4.43 | |
| Ring (a) | ||||
| 14 | 338915 | Ring (a) | € 3.43 | |
| As En Tandwielset | ||||
| 15 | 338923 | As En Tandwielset | € 9.42 | |
| Kopfschraube M3x 8 (10st) Since 9.2012 For Europe | ||||
| 16 | 949203 | Kopfschraube M3x 8 (10st) Since 9.2012 For Europe | € 1.00 | |
| Lagerdeckel | ||||
| 17 | 338922 | Lagerdeckel | € 0.99 | |
| KOGELLAGER 6901VVMPS2L | ||||
| 18 | 6901VV | KOGELLAGER 6901VVMPS2L | € 9.14 | |
| Lower Guard | ||||
| 19 | 338905 | Lower Guard | € 3.43 | |
| Knopf | ||||
| 20 | 338927 | Knopf | € 0.99 | |
| Schraube D4x10 (schwarz) | ||||
| 21 | 302090 | Schraube D4x10 (schwarz) | € 1.00 | |
| Nicht mehr lieferbar | ||||
| 22 | 338935 | Nicht mehr lieferbar | ||
| Ring (b) | ||||
| 23 | 338916 | Ring (b) | € 2.00 | |
| Hex Flange Bolt | ||||
| 24 | 338917 | Hex Flange Bolt | € 0.99 | |
| BESCHERMKAP (GROEN)(OUD 372880) | ||||
| 25A | 373650 | BESCHERMKAP (GROEN)(OUD 372880) | € 7.00 | |
| Machineschroef M4x12 Zwart | ||||
| 26 | 333781 | Machineschroef M4x12 Zwart | € 1.14 | |
| Maschinenschraube Ch10dl | ||||
| 27 | 323211 | Maschinenschraube Ch10dl | € 1.00 | |
| Led | ||||
| 28 | 339218 | Led | € 5.14 | |
| ROTOR (C) ASS'Y | ||||
| 29 | 361078 | ROTOR (C) ASS'Y | € 45.29 | |
| Sperre | ||||
| 30 | 338918 | Sperre | € 1.43 | |
| LINK | ||||
| 31 | 371943 | LINK | € 4.14 | |
| Gauge Plate | ||||
| 32 | 339258 | Gauge Plate | € 1.71 | |
| Feder | ||||
| 33 | 334225 | Feder | € 1.71 | |
| Nicht mehr lieferbar | ||||
| 34 | 307811 | Nicht mehr lieferbar | ||
| Inbusschraube C8fshe | ||||
| 35 | 319541 | Inbusschraube C8fshe | € 1.43 | |
| Tandwiel Huis | ||||
| 36 | 338907 | Tandwiel Huis | € 20.29 | |
| Dämpfer C18dmr | ||||
| 37 | 310842 | Dämpfer C18dmr | € 1.00 | |
| Senkkopfschraube M5x20 (10st) C18dmr | ||||
| 38 | 949793 | Senkkopfschraube M5x20 (10st) C18dmr | € 1.29 | |
| Wave Washer 8 | ||||
| 39 | 334242 | Wave Washer 8 | € 1.64 | |
| COVER PLATE | ||||
| 40 | 371946 | COVER PLATE | € 1.14 | |
| Mutter M5 | ||||
| 41 | 308387 | Mutter M5 | € 1.00 | |
| Schuif (a) | ||||
| 42 | 338930 | Schuif (a) | € 3.00 | |
| SCHROEF M4 MET RING | ||||
| 43 | 372219 | SCHROEF M4 MET RING | € 0.99 | |
| Cam | ||||
| 44 | 333681 | Cam | € 3.28 | |
| PLATE | ||||
| 45 | 371947 | PLATE | € 0.99 | |
| Sperre | ||||
| 46 | 338932 | Sperre | € 1.14 | |
| Cam Shaft | ||||
| 47 | 333680 | Cam Shaft | € 4.86 | |
| Feder | ||||
| 48 | 336650 | Feder | € 1.00 | |
| Knopf | ||||
| 49 | 338901 | Knopf | € 0.99 | |
| Schaltgriff | ||||
| 50 | 338899 | Schaltgriff | € 0.99 | |
| SWITCH | ||||
| 51 | 371907 | SWITCH | € 13.09 | |
| STATOR FET PCB ASS'Y | ||||
| 52 | 340992 | STATOR FET PCB ASS'Y | € 121.48 | |
| Schraube M4x14 | ||||
| 53 | 305691 | Schraube M4x14 | € 1.00 | |
| HANDLE SET (GREEN) | ||||
| 54 | 371908 | HANDLE SET (GREEN) | € 17.80 | |
| Machineschroef M4x35 Zwart | ||||
| 55 | 334141 | Machineschroef M4x35 Zwart | € 1.71 | |
| Flow Guide | ||||
| 56 | 338919 | Flow Guide | € 0.99 | |
| Gehäuse | ||||
| 57 | 338902 | Gehäuse | € 6.00 | |
| Cushion | ||||
| 58 | 336554 | Cushion | € 0.99 | |
| RING | ||||
| 59 | 372734 | RING | € 0.99 | |
| Gummiring (1) | ||||
| 60 | 338928 | Gummiring (1) | € 0.99 | |
| Maschinenschraube M4x8 Selbsts. (schwarz) | ||||
| 61 | 315500 | Maschinenschraube M4x8 Selbsts. (schwarz) | € 1.29 | |
| Fuehrungsstueck (1) | ||||
| 62 | 338913 | Fuehrungsstueck (1) | € 0.99 | |
| Federscheibe | ||||
| 63 | 942827 | Federscheibe | € 0.99 | |
| Mutter M6 | ||||
| 64 | 333660 | Mutter M6 | € 1.71 | |
| Hebel | ||||
| 65 | 333659 | Hebel | € 1.71 | |
| Unterlegscheibe M6 (10st), C8fse | ||||
| 66 | 949425 | Unterlegscheibe M6 (10st), C8fse | € 1.00 | |
| Kopfschraube M4x8 M.u-scheibe (schwarz) | ||||
| 67 | 317200 | Kopfschraube M4x8 M.u-scheibe (schwarz) | € 1.57 | |
| Stopper Lever | ||||
| 68 | 333657 | Stopper Lever | € 3.28 | |
| Spring (b) | ||||
| 69 | 339259 | Spring (b) | € 1.71 | |
| Feder | ||||
| 71 | 324876 | Feder | € 1.71 | |
| Inbusschroef M5x10 | ||||
| 72 | 334142 | Inbusschroef M5x10 | € 1.71 | |
| VOETPLAAT | ||||
| 73 | 371941 | VOETPLAAT | € 20.29 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 75 | 301653 | Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | € 0.99 | |
| Griff | ||||
| 76 | 338934 | Griff | € 3.00 | |
| Adjusting Screw (a) | ||||
| 78 | 339260 | Adjusting Screw (a) | € 0.99 | |
| Schneidschraube D4x30 M.flansch (schwarz) | ||||
| 79 | 305490 | Schneidschraube D4x30 M.flansch (schwarz) | € 0.99 | |
| Verloop Pin D6x13 | ||||
| 80 | 320163 | Verloop Pin D6x13 | € 1.43 | |
| Bout M6 | ||||
| 81 | 314623 | Bout M6 | € 1.71 | |
| Bevel Plate | ||||
| 82 | 338910 | Bevel Plate | € 1.57 | |
| SUB LINK | ||||
| 83 | 371944 | SUB LINK | € 2.28 | |
| SPECIAL SCREW | ||||
| 84 | 371945 | SPECIAL SCREW | € 0.99 | |
| Federscheibe M6 P50 Single-phase | ||||
| 85 | 948167 | Federscheibe M6 P50 Single-phase | € 0.99 | |
| Schraube M6x22 C18dmr Includ.89 | ||||
| 86 | 314620 | Schraube M6x22 C18dmr Includ.89 | € 6.14 | |
| Schroef D3x12 Zwart | ||||
| 87 | 334333 | Schroef D3x12 Zwart | € 1.71 | |
| HANDLE COVER (GREEN) | ||||
| 88 | 371909 | HANDLE COVER (GREEN) | € 1.86 | |
| Nicht mehr lieferbar | ||||
| 89 | 371750 | Nicht mehr lieferbar | ||
| BASE ASS'Y | ||||
| 90 | 371939 | BASE ASS'Y | € 33.90 | |
| INBUSSLEUTEL 2,5 MM (KORT) | ||||
| 502 | 990666 | INBUSSLEUTEL 2,5 MM (KORT) | € 5.14 | |
| INBUSSLEUTEL 5MM | ||||
| 503 | 944459 | INBUSSLEUTEL 5MM | € 2.00 | |
| Beschermkapje Voor Batterij | ||||
| 504 | 329897 | Beschermkapje Voor Batterij | € 1.71 | |
| Nicht mehr lieferbar | ||||
| 506 | 337528 | Nicht mehr lieferbar | ||
| SCHARNIERPIN | ||||
| 507 | 336474 | SCHARNIERPIN | € 0.99 | |
| HANDGREEP | ||||
| 508 | 336473 | HANDGREEP | € 6.78 | |
| AFSLUITING KOFFER | ||||
| 509 | 336472 | AFSLUITING KOFFER | € 1.07 | |
| INLEG FOR C18DBAL/C3606DA HSC (OLD 373138) | ||||
| 510A | 373651 | INLEG FOR C18DBAL/C3606DA HSC (OLD 373138) | € 17.02 | |
| LANGSGELEIDER VOOR C6U EN C7U | ||||
| 511 | 302756 | LANGSGELEIDER VOOR C6U EN C7U | € 5.85 | |
| Nicht mehr lieferbar | ||||
| 601 | 316161 | Nicht mehr lieferbar | ||
| Zijgeleider (650mm) | ||||
| 602 | 316104 | Zijgeleider (650mm) | € 87.18 | |
| Duct Adapter (old 329331) | ||||
| 603 | 339383 | Duct Adapter (old 329331) | € 4.28 | |
| GELEIDERSET | ||||
| 604 | 962175 | GELEIDERSET | € 11.14 | |
| Flügelschraube C7mfa Except For Usa,can | ||||
| 605 | 307898 | Flügelschraube C7mfa Except For Usa,can | € 1.57 | |
| Feder C7mfa | ||||
| 606 | 941056 | Feder C7mfa | € 1.00 | |
| SUB BASE ASS'Y | ||||
| 607 | 339188 | SUB BASE ASS'Y | € 36.52 | |
| Spezial Bolzen | ||||
| 608 | 321996 | Spezial Bolzen | € 1.57 | |
