Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki C3607DB'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

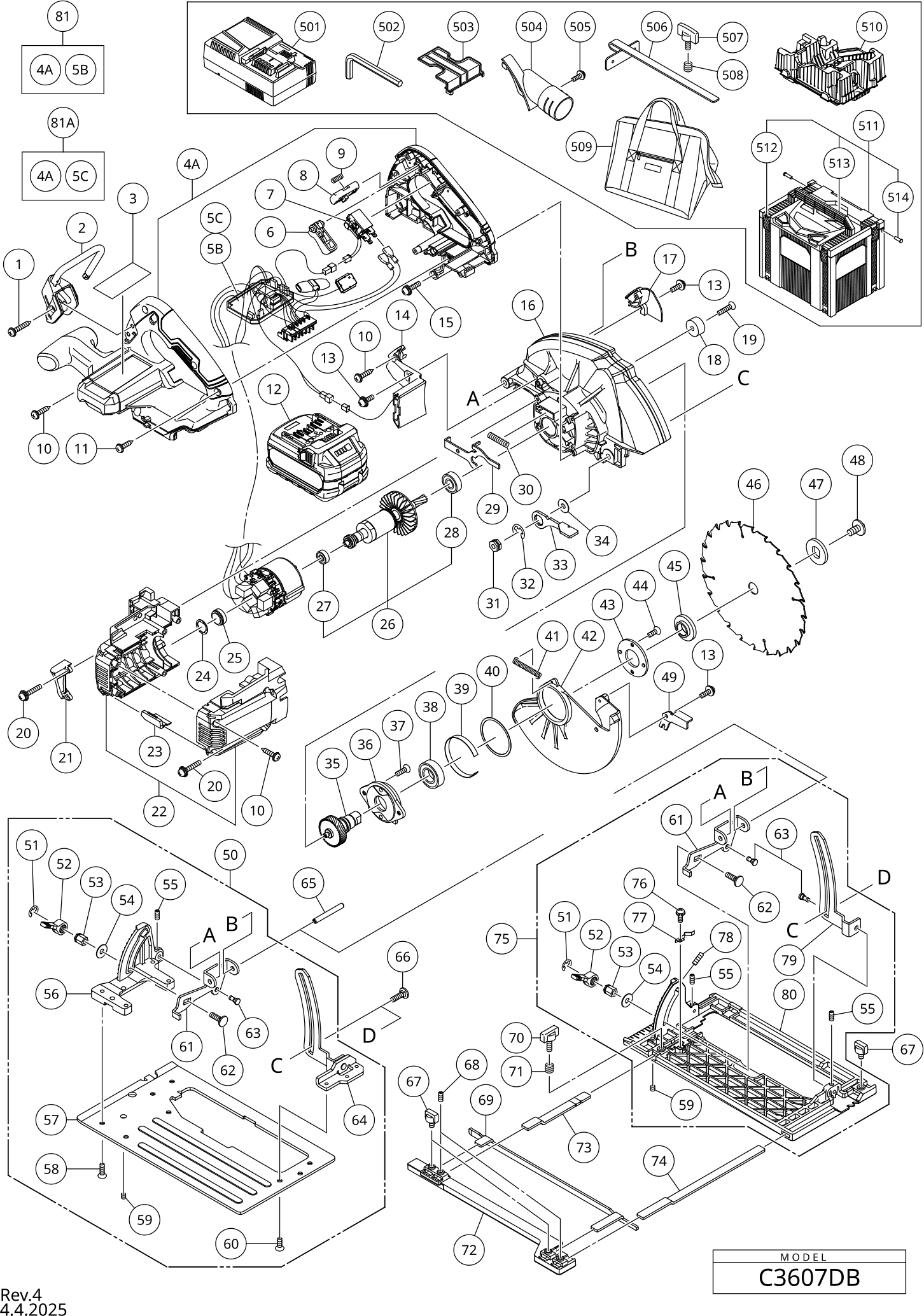

Zeichnungen der Hikoki C3607DB
Teileliste der Hikoki C3607DB
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *12 | 380134 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *16 | 380727 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *22 | 380728 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *45 | 377433 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *46 | 379207 | |||
| Flansch | ||||
| *47 | 333555 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *4A | 382970 | |||
| Inbusschraube C8fshe | ||||
| *55 | 319541 | 1.50 | 1.78 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *603 | 380742 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *63 | 372749 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *75 | 380740 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *81 | 382969 | |||
| Schneidschraube D4x30 M.flansch (schwarz) | ||||
| 1 | 305490 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 2 | 380747 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 5B | 341217 | |||
| Schaltgriff | ||||
| 6 | 338899 | 1.04 | 1.23 | |
| SCHALTER | ||||
| 7 | 371907 | 13.75 | 16.36 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 8 | 379531 | |||
| Feder (f) G13yc/g15yc/c6dd | ||||
| 9 | 301631 | 1.04 | 1.23 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 10 | 301653 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 11 | 307811 | |||
| Kopfschraube M4x12 M.u-scheibe (schwarz), C 8fshe | ||||
| 13 | 935196 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 14 | 380737 | |||
| Schraube M4x14 | ||||
| 15 | 305691 | 1.05 | 1.25 | |
| FLUSSFÜHRUNG (A) | ||||
| 17 | 373814 | 1.20 | 1.43 | |
| Dämpfer C18dmr | ||||
| 18 | 337080 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 19 | 377945 | |||
| Maschinenschraube (m/Muttern) M4x35 (schwarz) | ||||
| 20 | 334141 | 1.80 | 2.14 | |
| Flussführung | ||||
| 21 | 338919 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 23 | 380748 | |||
| Unterlegscheibe | ||||
| 24 | 372734 | 1.04 | 1.23 | |
| Gummiring (1) | ||||
| 25 | 338928 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 26 | 361231 | |||
| Kugellager 606zzm, C8fse | ||||
| 27 | 606ZZM | 15.40 | 18.33 | |
| Kugellager 6000 Vv, Cm9by, C8fse, G23ss | ||||
| 28 | 6000VV | 6.15 | 7.32 | |
| Sperre | ||||
| 29 | 338918 | 1.50 | 1.78 | |
| Feder | ||||
| 30 | 334225 | 1.80 | 2.14 | |
| KONTERMUTTER | ||||
| 31 | 372746 | 1.05 | 1.25 | |
| Ring | ||||
| 32 | 670514 | 1.05 | 1.25 | |
| HEBEL | ||||
| 33 | 372745 | 1.05 | 1.25 | |
| Unterlegscheibe | ||||
| 34 | 320975 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 35 | 380726 | |||
| Lagerschale | ||||
| 36 | 373810 | 2.25 | 2.68 | |
| Senkkopfschraube M5x14 Selbstsi. Nicht mehr liefe | ||||
| 37 | 992013 | 1.05 | 1.25 | |
| Kugellager 6003 Vv | ||||
| 38 | 6003VV | 7.65 | 9.10 | |
| BUCHSE | ||||
| 39 | 373811 | 1.80 | 2.14 | |
| Ring | ||||
| 40 | 370591 | 1.04 | 1.23 | |
| Rückholfeder | ||||
| 41 | 373011 | 1.04 | 1.23 | |
| Unterer Schutz | ||||
| 42 | 373812 | 13.75 | 16.36 | |
| Lagerdeckel | ||||
| 43 | 302435 | 1.35 | 1.61 | |
| Senkkopfschraube M4x10 Selbstsi. | ||||
| 44 | 990430 | 1.04 | 1.23 | |
| Sechskant-Flanschschraube | ||||
| 48 | 338917 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 49 | 377952 | |||
| Federscheibe | ||||
| 51 | 942827 | 1.04 | 1.23 | |
| Hebel | ||||
| 52 | 333659 | 1.80 | 2.14 | |
| Mutter M6 | ||||
| 53 | 333660 | 1.80 | 2.14 | |
| Unterlegscheibe | ||||
| 54 | 320975 | 1.05 | 1.25 | |
| Schlitzschraube C7mfa | ||||
| 59 | 308109 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 61 | 380731 | |||
| Mutter | ||||
| 62 | 942808 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 65 | 377946 | |||
| SCHRAUBE M6 (QUADRATISCH) | ||||
| 66 | 372747 | 1.04 | 1.23 | |
| Seal Lock Hex. Steckschlüssel Schraubsatz M5x12 | ||||
| 78 | 339604 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 79 | 380733 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 80 | 380730 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 944459 | |||
| Abdeckkappe für Batterie | ||||
| 503 | 329897 | 1.80 | 2.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 506 | 302691 | |||
| Flügelschraube M6x15, C8fshe, C8fse | ||||
| 507 | 301806 | 1.05 | 1.25 | |
| Feder M8/m8v/m12sa/m12v, C8fse | ||||
| 508 | 947859 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 380086 | |||
| Kopfschraube M4x12 M.u-scheibe (schwarz), C 8fshe | ||||
| 602 | 935196 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 990666 | |||
