Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki C6SS'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

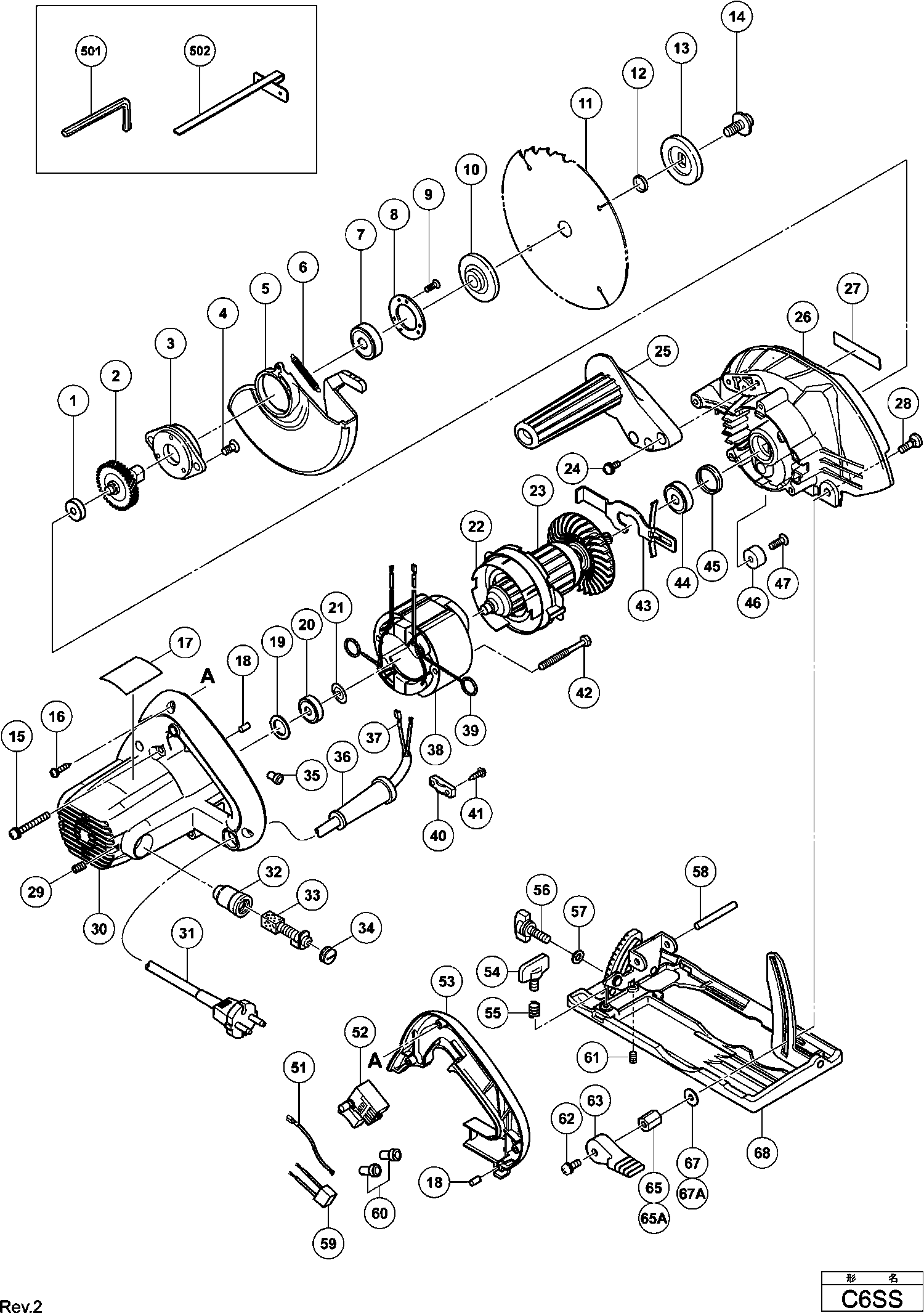

Zeichnungen der Hikoki C6SS
Teileliste der Hikoki C6SS
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Unterlegscheibe C18dsl For Chi,pan,mex | ||||
| *10 | 317466 | 9.00 | 10.71 | |
| Dichtung C7mfa | ||||
| *10 | 322099 | 7.35 | 8.75 | |
| Dichtung C7mfa | ||||
| *10 | 323928 | 3.15 | 3.75 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *11 | 331658 | |||
| Aufspannflansch | ||||
| *13 | 324563 | 4.20 | 5.00 | |
| Anker 230v | ||||
| *23 | 360883E | 53.63 | 63.81 | |
| WELLEN- UND ZAHNRADSATZ (ALT 322088) | ||||
| *2A | 373459 | 5.82 | 6.93 | |
| Schnur | ||||
| *31 | 500240Z | 13.18 | 15.68 | |
| Anschlusskabel (cord Armor D8.8) For Pan | ||||
| *31 | 500447Z | 6.60 | 7.85 | |
| Stator C7mfa Includ.39 | ||||
| *38 | 340614E | 24.75 | 29.45 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| *51 | 331269 | |||
| Schalter | ||||
| *52 | 331259 | 20.35 | 24.22 | |
| Flügelschraube (a) C18dmr | ||||
| *56 | 308364 | 1.05 | 1.25 | |
| FLÜGELSCHRAUBE (A) | ||||
| *56 | 307937 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *61A | 381655 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *68 | 331263 | |||
| Metal C7mfa | ||||
| 1 | 963803 | 1.50 | 1.78 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 2 | 331705 | |||
| Lagerhalter C18dmr | ||||
| 3 | 308361 | 3.30 | 3.93 | |
| DICHTUNGSSPERR HD SCHRAUBE M5X12 | ||||
| 4 | 305568 | 1.05 | 1.25 | |
| Pendelschutzhaube C10fcb (since 04.2007 For Aus,n | ||||
| 5 | 331266 | 10.05 | 11.96 | |
| Rückholfeder | ||||
| 6 | 331268 | 1.05 | 1.25 | |
| Kugellager 6002 Vv C7mfa | ||||
| 7 | 6002VV | 7.35 | 8.75 | |
| Lagerdeckel | ||||
| 8 | 308362 | 2.40 | 2.86 | |
| Senkkopfschraube M3x12 Selbstsi. C18dmr | ||||
| 9 | 308773 | 1.05 | 1.25 | |
| Unterlegscheibe C18dsl For Chi,pan,mex | ||||
| 10 | 317466 | 9.00 | 10.71 | |
| Dichtung C7mfa | ||||
| 10 | 322099 | 7.35 | 8.75 | |
| Dichtung C7mfa | ||||
| 10 | 323928 | 3.15 | 3.75 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 11 | 331658 | |||
| Ring C18dsl For Usa,can | ||||
| 12 | 990100 | 1.65 | 1.96 | |
| Aufspannflansch | ||||
| 13 | 324563 | 4.20 | 5.00 | |
| UNTERLEGSCHEIBE (B) (ALT 323924) | ||||
| 13A | 375604 | 1.04 | 1.23 | |
| Schraube Ø7x17,5 | ||||
| 14 | 325541 | 3.75 | 4.46 | |
| Kopfschraube M5x45 M.u-scheibe | ||||
| 15 | 302434 | 1.04 | 1.23 | |
| Schneidschraube G14dmr | ||||
| 16 | 328643 | 1.05 | 1.25 | |
| GUMMISTIFT | ||||
| 18 | 931701 | 1.05 | 1.25 | |
| DRUCKSCHEIBE | ||||
| 19 | 331264 | 1.05 | 1.25 | |
| Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
| 20 | 608VVM | 5.70 | 6.78 | |
| Unterlegscheibe (a) Cr17y/dh20pb H30pv/dh30pc/h45 | ||||
| 21 | 982631 | 1.04 | 1.23 | |
| Leitvorrichtung C7mfa | ||||
| 22 | 322002 | 1.35 | 1.61 | |
| Anker 230v | ||||
| 23 | 360883E | 53.63 | 63.81 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 24 | 887021 | |||
| Seitengriff | ||||
| 25 | 330973 | 4.20 | 5.00 | |
| Innendeckel | ||||
| 26 | 331265 | 24.68 | 29.36 | |
| Mutter | ||||
| 28 | 942808 | 1.05 | 1.25 | |
| Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | ||||
| 29 | 938477 | 1.05 | 1.25 | |
| Gehäuse | ||||
| 30 | 331260 | 14.30 | 17.02 | |
| Schnur | ||||
| 31 | 500240Z | 13.18 | 15.68 | |
| Anschlusskabel (cord Armor D8.8) For Pan | ||||
| 31 | 500447Z | 6.60 | 7.85 | |
| Buerstenhalter (2) | ||||
| 32 | 957051 | 5.25 | 6.25 | |
| Kohlenbürsten (paar) H41mb | ||||
| 33 | 999043 | 4.50 | 5.36 | |
| Bürstenkappe H41sa/h45ma/vb13y Vb16y/h45mr/dh40mr | ||||
| 34 | 935829 | 1.05 | 1.25 | |
| Verbinder 50091 (10st) Div.typen | ||||
| 35 | 959140 | 3.30 | 3.93 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 36 | 953327 | |||
| Kabelschuh Div.typen | ||||
| 37 | 331707 | 1.88 | 2.23 | |
| Stator C7mfa Includ.39 | ||||
| 38 | 340614E | 24.75 | 29.45 | |
| Kohlenhalterklemme Dh28y u.a. H30pv/vb16y/dh30pc/ | ||||
| 39 | 930703 | 2.40 | 2.86 | |
| Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | ||||
| 40 | 937631 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 41 | 984750 | |||
| Schneidschraube D5x55 | ||||
| 42 | 953174 | 1.04 | 1.23 | |
| Schalthebel C7mfa | ||||
| 43 | 307918 | 5.25 | 6.25 | |
| Kugellager 6000 Vv, Cm9by, C8fse, G23ss | ||||
| 44 | 6000VV | 6.15 | 7.32 | |
| Gummiring (1) | ||||
| 45 | 318647 | 1.65 | 1.96 | |
| Puffer C6u-c9u/c6bu/c7bu/fc6sb/ C6dd | ||||
| 46 | 961729 | 1.05 | 1.25 | |
| Senkkopfschraube M6x20 (10st) | ||||
| 47 | 949794 | 1.65 | 1.96 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 51 | 331269 | |||
| Schalter | ||||
| 52 | 331259 | 20.35 | 24.22 | |
| Griffabdeckung | ||||
| 53 | 331261 | 4.20 | 5.00 | |
| Flügelschraube C7mfa Except For Usa,can | ||||
| 54 | 307898 | 1.65 | 1.96 | |
| Feder C7mfa | ||||
| 55 | 941056 | 1.05 | 1.25 | |
| FLÜGELSCHRAUBE (A) | ||||
| 56 | 307937 | 1.05 | 1.25 | |
| Flügelschraube (a) C18dmr | ||||
| 56 | 308364 | 1.05 | 1.25 | |
| Federscheibe M6 P50 Single-phase | ||||
| 57 | 948167 | 1.04 | 1.23 | |
| Rollstift D6x50 (10pcs.) C18dmr | ||||
| 58 | 949750 | 7.35 | 8.75 | |
| Kondensator C6u-c13u u.a., C 8fshe | ||||
| 59 | 930039 | 1.95 | 2.32 | |
| Verbinder 50092 (10st) Div.typen (usa, Can), C8fs | ||||
| 60 | 959141 | 3.75 | 4.46 | |
| Schlitzschraube C7mfa | ||||
| 61 | 308109 | 1.04 | 1.23 | |
| Verschlussschraube C7mfa | ||||
| 62 | 322260 | 1.50 | 1.78 | |
| Hebel C7mfa For Usa,can | ||||
| 63 | 323923 | 1.05 | 1.25 | |
| Befestigungsmutter | ||||
| 65 | 328048 | 1.05 | 1.25 | |
| Befestigungsmutter | ||||
| 65A | 331267 | 2.10 | 2.50 | |
| Unterlegscheibe (c) Dh24pb2 | ||||
| 67 | 329933 | 1.88 | 2.23 | |
| Unterlegscheibe | ||||
| 67A | 320975 | 1.05 | 1.25 | |
| Grundplatte | ||||
| 68 | 331262 | 28.60 | 34.03 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 944459 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 302756 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 302981 | |||
| Dichtung C7mfa | ||||
| 602 | 322099 | 7.35 | 8.75 | |
