Hikoki C6U2 Zeichnungen und Teile

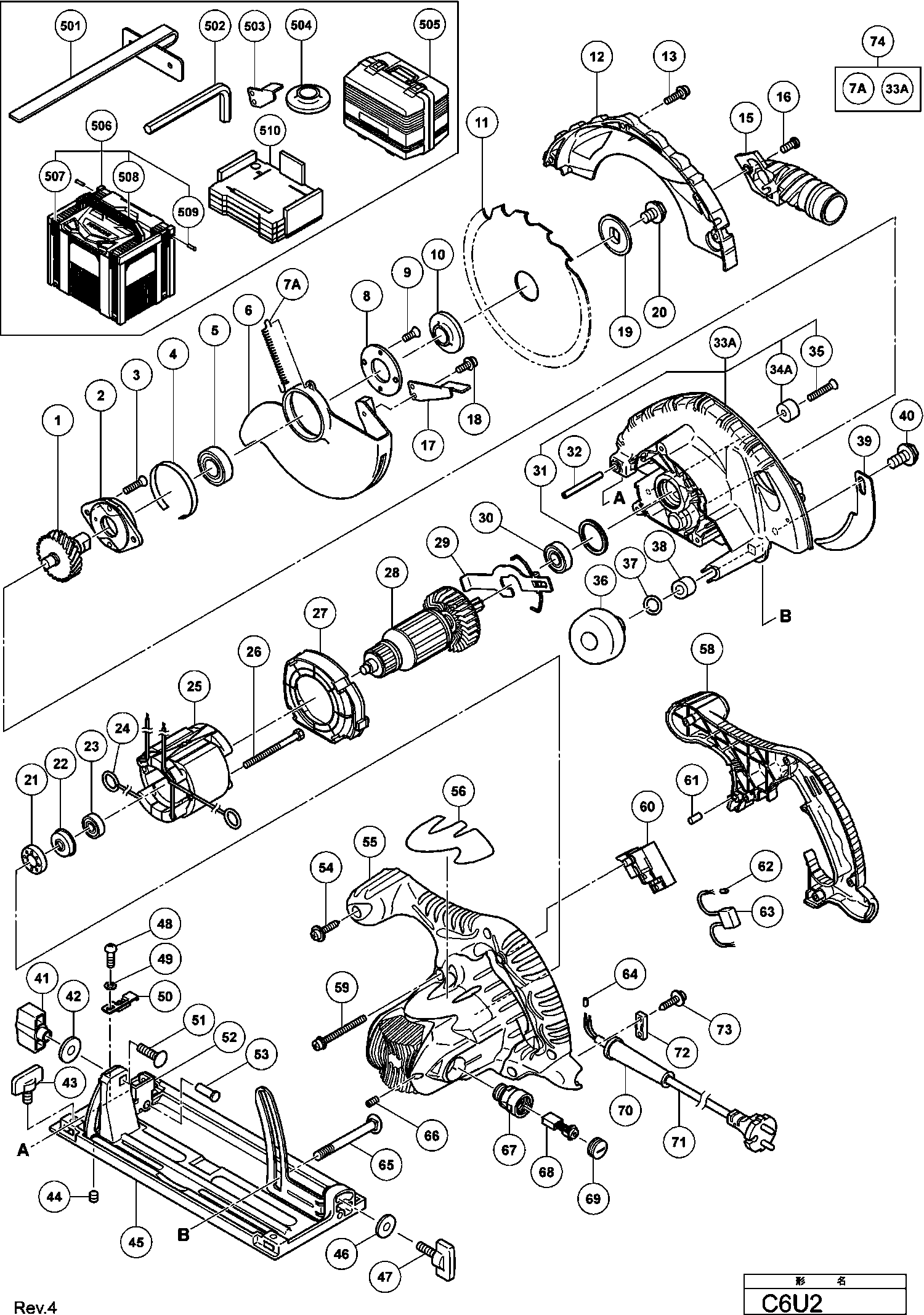

Auf dem Typenschild sollte die Typenbezeichnung C6U2 stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt. Hikoki Powertools ist der neue Name von Hitachi Powertools.Zeichnungen der HIKOKI C6U2
Teileliste der Hikoki C6U2
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
| Zahnrad M.welle C6u/c6bu/fc6sb | ||||
| 1 | 302449 | Zahnrad M.welle C6u/c6bu/fc6sb | € 14.24 | |
| Lagerhalter Mod-bm | ||||
| 2 | 302433 | Lagerhalter Mod-bm | € 2.47 | |
| Senkkopfschraube M5x14 Selbstsi. Nicht mehr liefe | ||||
| 3 | 992013 | Senkkopfschraube M5x14 Selbstsi. Nicht mehr liefe | € 1.02 | |
| BUS (OUD 961807Z) | ||||
| 4 | 961807 | BUS (OUD 961807Z) | € 2.08 | |
| Kugellager 6003 Vv | ||||
| 5 | 6003VV | Kugellager 6003 Vv | € 7.41 | |
| Sicherheitsabdeckung C6u2 | ||||
| 6 | 324677 | Sicherheitsabdeckung C6u2 | € 11.18 | |
| Return Spring | ||||
| 7A | 337100 | Return Spring | € 1.00 | |
| Lagerdeckel | ||||
| 8 | 302435 | Lagerdeckel | € 1.31 | |
| Senkkopfschraube M4x10 Selbstsi. | ||||
| 9 | 990430 | Senkkopfschraube M4x10 Selbstsi. | € 1.00 | |
| Spannscheibe (a) C6u-c9u/ C6bu/c7bu/fc6sb/c6dd | ||||
| 10 | 302476 | Spannscheibe (a) C6u-c9u/ C6bu/c7bu/fc6sb/c6dd | € 2.47 | |
| Nicht bestellbar | ||||
| 11 | 324678 | Nicht bestellbar | ||
| Schutz | ||||
| 12 | 324674 | Schutz | € 4.21 | |
| Schraube M4x14 | ||||
| 13 | 305691 | Schraube M4x14 | € 1.02 | |
| STOFAFZUIGADAPTER CIRKELZAAG C6U2 C7U2 C9U2 | ||||
| 15 | 324669 | STOFAFZUIGADAPTER CIRKELZAAG C6U2 C7U2 C9U2 | € 2.76 | |
| Spezialbolzen Sv13ya | ||||
| 16 | 324139 | Spezialbolzen Sv13ya | € 1.60 | |
| Lever | ||||
| 17A | 370542 | Lever | € 1.00 | |
| Kopfschraube M4x10 M.u-scheibe (schwarz) | ||||
| 18 | 304043 | Kopfschraube M4x10 M.u-scheibe (schwarz) | € 1.02 | |
| Spannscheibe (b) C6u/bu/c7u/bu/ Fc6sb/c6dd | ||||
| 19 | 302423 | Spannscheibe (b) C6u/bu/c7u/bu/ Fc6sb/c6dd | € 2.03 | |
| Inbusschraube M8x15,5 C9bu2 | ||||
| 20 | 324662 | Inbusschraube M8x15,5 C9bu2 | € 1.89 | |
| RUBBEREN BUS | ||||
| 21 | 325060 | RUBBEREN BUS | € 1.02 | |
| Lagerbuchse | ||||
| 22 | 322089 | Lagerbuchse | € 4.65 | |
| Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
| 23 | 608VVM | Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | € 5.52 | |
| Kohlenhalterklemme Dh28y u.a. H30pv/vb16y/dh30pc/ | ||||
| 24 | 930703 | Kohlenhalterklemme Dh28y u.a. H30pv/vb16y/dh30pc/ | € 2.32 | |
| Stator kpl. 230v C6u2 Includ.24 | ||||
| 25 | 340641E | Stator kpl. 230v C6u2 Includ.24 | € 30.61 | |
| Sechskantschneidschraube D5x50 | ||||
| 26 | 953121 | Sechskantschneidschraube D5x50 | € 1.00 | |
| Ventilatorführung C6bu2 | ||||
| 27 | 324675 | Ventilatorführung C6bu2 | € 1.89 | |
| Anker 230v C6u2 | ||||
| 28 | 360729E | Anker 230v C6u2 | € 47.65 | |
| Sperrhebel C6bu2 | ||||
| 29 | 324655 | Sperrhebel C6bu2 | € 1.89 | |
| Kugellager 6001 Vv | ||||
| 30 | 6001VV | Kugellager 6001 Vv | € 6.39 | |
| RUBBEREN RING (OUD 996252) | ||||
| 31 | 958130 | RUBBEREN RING (OUD 996252) | € 1.60 | |
| Rollstift D6x40 (10st) | ||||
| 32 | 949686 | Rollstift D6x40 (10st) | € 6.53 | |
| Getriebegehaeuse | ||||
| 33A | 337096 | Getriebegehaeuse | € 20.63 | |
| Cushion Since 12.2013 | ||||
| 34A | 337097 | Cushion Since 12.2013 | € 1.16 | |
| Senkkopfschraube M6x20 (10st) | ||||
| 35 | 949794 | Senkkopfschraube M6x20 (10st) | € 1.60 | |
| Knopf | ||||
| 36 | 324660 | Knopf | € 4.21 | |
| O-ring (p-7) C6u-c9u/c6bu/c7bu/ C6dd/fc6sb | ||||
| 37 | 676531 | O-ring (p-7) C6u-c9u/c6bu/c7bu/ C6dd/fc6sb | € 1.00 | |
| Hülse | ||||
| 38 | 303801 | Hülse | € 3.48 | |
| Spaltkeil C6u/c6dd/fc6sb | ||||
| 39 | 303838 | Spaltkeil C6u/c6dd/fc6sb | € 5.59 | |
| Inbusschraube M8x10 C9bu2 | ||||
| 40 | 324664 | Inbusschraube M8x10 C9bu2 | € 1.89 | |
| Flügelmutter C7u2 | ||||
| 41 | 324658 | Flügelmutter C7u2 | € 2.90 | |
| Unterlegscheibe M8 (10st), C8fshe, C8fse | ||||
| 42 | 949433 | Unterlegscheibe M8 (10st), C8fshe, C8fse | € 1.02 | |
| Flügelschraube M6x15, C8fshe, C8fse | ||||
| 43 | 301806 | Flügelschraube M6x15, C8fshe, C8fse | € 1.02 | |
| Stiftschraube M6x6 Selbstsich. | ||||
| 44 | 302469 | Stiftschraube M6x6 Selbstsich. | € 1.02 | |
| Grundplatte | ||||
| 45 | 324676 | Grundplatte | € 50.98 | |
| Unterlegscheibe M6 (10st), C8fse | ||||
| 46 | 949425 | Unterlegscheibe M6 (10st), C8fse | € 1.02 | |
| Flügelschraube M6x17 | ||||
| 47 | 302459 | Flügelschraube M6x17 | € 1.02 | |
| Kopfschraube M4x6 (10st) | ||||
| 48 | 949214 | Kopfschraube M4x6 (10st) | € 1.02 | |
| Federscheibe M4 (10st) | ||||
| 49 | 949453 | Federscheibe M4 (10st) | € 1.02 | |
| Klammer | ||||
| 50 | 324659 | Klammer | € 1.89 | |
| Schlosschraube M8x30 C6u-c9u u.a. | ||||
| 51 | 302457 | Schlosschraube M8x30 C6u-c9u u.a. | € 1.00 | |
| Skalenplatte C6bu/c7bu/c6dd/ Fc6sb | ||||
| 52 | 308479 | Skalenplatte C6bu/c7bu/c6dd/ Fc6sb | € 2.90 | |
| Niete D6x17 C6u-c8u/c6bu/c7bu/ C6dd/fc6sb | ||||
| 53 | 308480 | Niete D6x17 C6u-c8u/c6bu/c7bu/ C6dd/fc6sb | € 1.02 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 54 | 301653 | Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | € 1.00 | |
| Gehäuse | ||||
| 55 | 324665 | Gehäuse | € 20.36 | |
| Handgriffabdeckung C7u2 | ||||
| 58 | 324667 | Handgriffabdeckung C7u2 | € 4.94 | |
| Kopfschraube M5x45 M.u-scheibe | ||||
| 59 | 302434 | Kopfschraube M5x45 M.u-scheibe | € 1.00 | |
| Schalter | ||||
| 60 | 963756Z | Schalter | € 12.78 | |
| RUBBEREN PEN (OUD 976441) | ||||
| 61 | 946362 | RUBBEREN PEN (OUD 976441) | € 1.02 | |
| Kanalhülse für Kabel (d) Div.typen, Cm9uby, G23ss | ||||
| 62 | 981373 | Kanalhülse für Kabel (d) Div.typen, Cm9uby, G23ss | € 1.02 | |
| Kondensator C6u-c13u u.a., C 8fshe | ||||
| 63 | 930039 | Kondensator C6u-c13u u.a., C 8fshe | € 1.89 | |
| Kanalhülse für Kabel (d) Div.typen, Cm9uby, G23ss | ||||
| 64 | 981373 | Kanalhülse für Kabel (d) Div.typen, Cm9uby, G23ss | € 1.02 | |
| Diagonal-schraube M8x105 C6bu/7bu | ||||
| 65 | 316444 | Diagonal-schraube M8x105 C6bu/7bu | € 3.78 | |
| Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | ||||
| 66 | 938477 | Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | € 1.02 | |
| Kohlekasten Zsb | ||||
| 67 | 958900 | Kohlekasten Zsb | € 6.24 | |
| Kohlenbürsten (paar) H41mb | ||||
| 68 | 999043 | Kohlenbürsten (paar) H41mb | € 7.50 | |
| Kohlenkappe C6u/c7u u.a. H30pv/dh30pc/ H41mb/ G23 | ||||
| 69 | 945161 | Kohlenkappe C6u/c7u u.a. H30pv/dh30pc/ H41mb/ G23 | € 1.16 | |
| Kabelknickschutz D8.8 Div.typen, Cm5sb | ||||
| 70 | 953327 | Kabelknickschutz D8.8 Div.typen, Cm5sb | € 1.00 | |
| Nicht bestellbar | ||||
| 71 | 500234Z | Nicht bestellbar | ||
| AANSLUITSNOER VOOR SUI | ||||
| 71 | 500248Z | AANSLUITSNOER VOOR SUI | € 38.20 | |
| Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | ||||
| 72 | 937631 | Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | € 1.00 | |
| Nicht bestellbar | ||||
| 73 | 984750 | Nicht bestellbar | ||
| Gear Cover Set Includ.7a,33a Till 11.2013 | ||||
| 74 | 337102 | Gear Cover Set Includ.7a,33a Till 11.2013 | € 22.09 | |
| LANGSGELEIDER VOOR C6U EN C7U | ||||
| 501 | 302756 | LANGSGELEIDER VOOR C6U EN C7U | € 5.95 | |
| INBUSSLEUTEL 6MM | ||||
| 502 | 872422 | INBUSSLEUTEL 6MM | € 1.74 | |
| Knopf | ||||
| 503 | 303338 | Knopf | € 2.32 | |
| Ring | ||||
| 504 | 302443 | Ring | € 2.47 | |
| KUNSTSTOF KOFFER C6U2/C6BU2 | ||||
| 505 | 325317 | KUNSTSTOF KOFFER C6U2/C6BU2 | € 43.26 | |
| Nicht bestellbar | ||||
| 506 | 337528 | Nicht bestellbar | ||
| AFSLUITING KOFFER | ||||
| 507 | 336472 | AFSLUITING KOFFER | € 1.09 | |
| HANDGREEP | ||||
| 508 | 336473 | HANDGREEP | € 6.90 | |
| SCHARNIERPIN | ||||
| 509 | 336474 | SCHARNIERPIN | € 1.00 | |
| SCHUIM INLEG C6U2/C7U2/C6BU2/C7BU2 (HSC) | ||||
| 510 | 337659 | SCHUIM INLEG C6U2/C7U2/C6BU2/C7BU2 (HSC) | € 38.53 | |
| GELEIDERAIL ADAPTER | ||||
| 601 | 317848 | GELEIDERAIL ADAPTER | € 63.22 | |
| GELEIDERAIL | ||||
| 602 | 317849 | GELEIDERAIL | € 9.44 | |
| Stab (lang) C6bu/u/c7bu/u | ||||
| 603 | 317850 | Stab (lang) C6bu/u/c7bu/u | € 2.18 | |
| Stab (kurz) C6bu/u/c7bu/u | ||||
| 604 | 317851 | Stab (kurz) C6bu/u/c7bu/u | € 2.18 | |
| Flügelschraube M6x15, C8fshe, C8fse | ||||
| 605 | 301806 | Flügelschraube M6x15, C8fshe, C8fse | € 1.02 | |
| Kopfschraube M5x12 (10st), C8fse | ||||
| 606 | 949237 | Kopfschraube M5x12 (10st), C8fse | € 1.02 | |
| Federscheibe M5 (10st), C8fshe, C8fse | ||||
| 607 | 949454 | Federscheibe M5 (10st), C8fshe, C8fse | € 1.00 | |
