Hikoki C6UM Zeichnungen und Teile

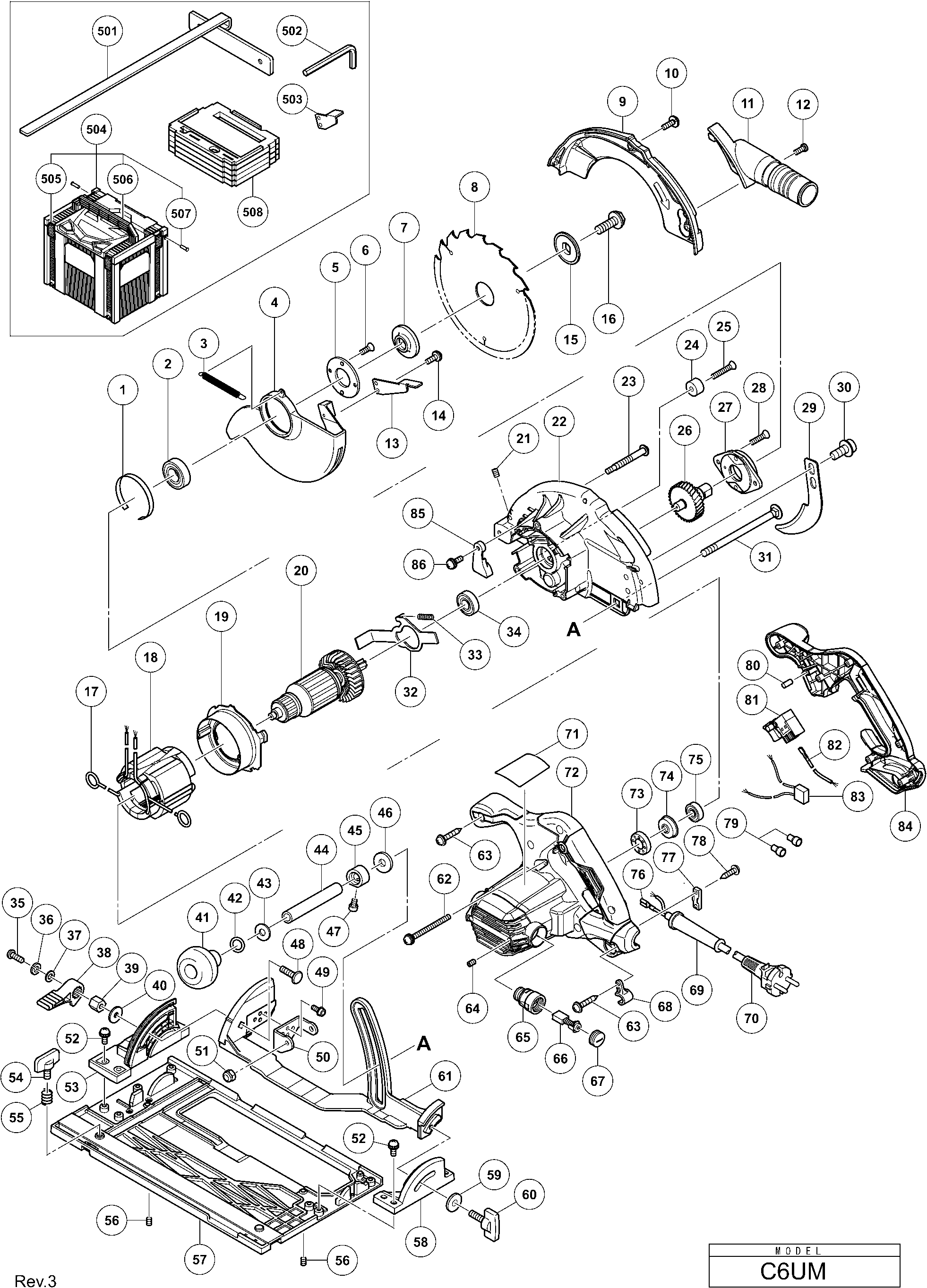

Auf dem Typenschild sollte die Typenbezeichnung C6UM stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt. Hikoki Powertools ist der neue Name von Hitachi Powertools.Zeichnungen der HIKOKI C6UM
Teileliste der Hikoki C6UM
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
| Ausgleichblech C9u | ||||
| 1 | 998887 | Ausgleichblech C9u | € 9.00 | |
| KOGELLAGER 6003VVCM (NYLON RETAINER) | ||||
| 2 | 327694 | KOGELLAGER 6003VVCM (NYLON RETAINER) | € 5.08 | |
| Return Spring | ||||
| 3 | 370374 | Return Spring | € 1.00 | |
| Lower Guard | ||||
| 4 | 370357 | Lower Guard | € 10.74 | |
| Lagerdeckel | ||||
| 5 | 302435 | Lagerdeckel | € 1.31 | |
| Senkkopfschraube M4x10 Selbstsi. | ||||
| 6 | 990430 | Senkkopfschraube M4x10 Selbstsi. | € 1.00 | |
| Washer (a) | ||||
| 7 | 370272 | Washer (a) | € 2.18 | |
| Nicht bestellbar | ||||
| 8 | 324678 | Nicht bestellbar | ||
| Saw Cover | ||||
| 9 | 370355 | Saw Cover | € 10.16 | |
| Kopfschraube M4x12 M.federring | ||||
| 10 | 951039 | Kopfschraube M4x12 M.federring | € 1.02 | |
| Nicht bestellbar | ||||
| 11 | 997247 | Nicht bestellbar | ||
| Kopfschraube M4x12 M.u-scheibe (schwarz), C 8fshe | ||||
| 12 | 935196 | Kopfschraube M4x12 M.u-scheibe (schwarz), C 8fshe | € 1.00 | |
| Lever | ||||
| 13 | 370542 | Lever | € 1.00 | |
| Kopfschraube M4x12 M.u-scheibe (schwarz), C 8fshe | ||||
| 14 | 935196 | Kopfschraube M4x12 M.u-scheibe (schwarz), C 8fshe | € 1.00 | |
| Washer (b) | ||||
| 15 | 370279 | Washer (b) | € 2.18 | |
| Inbusschraube M8x15,5 C9bu2 | ||||
| 16 | 324662 | Inbusschraube M8x15,5 C9bu2 | € 1.89 | |
| Kohlenhalterklemme Dh28y u.a. H30pv/vb16y/dh30pc/ | ||||
| 17 | 930703 | Kohlenhalterklemme Dh28y u.a. H30pv/vb16y/dh30pc/ | € 2.32 | |
| Stator 220v-230v | ||||
| 18 | 340945E | Stator 220v-230v | € 27.68 | |
| Fan Guide | ||||
| 19 | 370342 | Fan Guide | € 1.16 | |
| Anker 230v | ||||
| 20 | 361037E | Anker 230v | € 33.67 | |
| Inbusschraube M5x6 Cm6/d13/u.a. Till 2.1986 | ||||
| 21 | 962782 | Inbusschraube M5x6 Cm6/d13/u.a. Till 2.1986 | € 1.00 | |
| Gear Cover | ||||
| 22 | 370352 | Gear Cover | € 20.90 | |
| Justierschraube | ||||
| 23 | 322096 | Justierschraube | € 1.89 | |
| Puffer C6u-c9u/c6bu/c7bu/fc6sb/ C6dd | ||||
| 24 | 961729 | Puffer C6u-c9u/c6bu/c7bu/fc6sb/ C6dd | € 1.02 | |
| Senkkopfschraube M6x20 (10st) | ||||
| 25 | 949794 | Senkkopfschraube M6x20 (10st) | € 1.60 | |
| Spindle And Gear Set | ||||
| 26 | 370372 | Spindle And Gear Set | € 11.04 | |
| Lagerhalter Mod-bm | ||||
| 27 | 302433 | Lagerhalter Mod-bm | € 2.47 | |
| Senkkopfschraube M5x14 Selbstsi. Nicht mehr liefe | ||||
| 28 | 992013 | Senkkopfschraube M5x14 Selbstsi. Nicht mehr liefe | € 1.02 | |
| Riving Knife | ||||
| 29 | 370366 | Riving Knife | € 3.48 | |
| Hex. Socket Hd. Bolt M8 | ||||
| 30 | 370287 | Hex. Socket Hd. Bolt M8 | € 1.02 | |
| Diagonal Bolt M8 | ||||
| 31 | 370662 | Diagonal Bolt M8 | € 8.13 | |
| Lock Lever | ||||
| 32 | 370363 | Lock Lever | € 1.16 | |
| Spring (a) | ||||
| 33 | 330982 | Spring (a) | € 1.02 | |
| Kugellager 6001 Vv | ||||
| 34 | 6001VV | Kugellager 6001 Vv | € 6.39 | |
| Machine Screw M6x14 | ||||
| 35 | 333922 | Machine Screw M6x14 | € 1.16 | |
| Federscheibe M6 (10st), C8fshe, C8fse, Cg18dal, C | ||||
| 36 | 949455 | Federscheibe M6 (10st), C8fshe, C8fse, Cg18dal, C | € 1.02 | |
| Unterlegscheibe M6 (10st), C8fse | ||||
| 37 | 949425 | Unterlegscheibe M6 (10st), C8fse | € 1.02 | |
| Hebel C7mfa For Usa,can | ||||
| 38 | 323923 | Hebel C7mfa For Usa,can | € 1.02 | |
| Befestigungsmutter | ||||
| 39 | 333921 | Befestigungsmutter | € 4.07 | |
| Scheibe (g) Cr13va | ||||
| 40 | 318452 | Scheibe (g) Cr13va | € 1.16 | |
| Knopf | ||||
| 41 | 324660 | Knopf | € 4.21 | |
| O-ring (p-7) C6u-c9u/c6bu/c7bu/ C6dd/fc6sb | ||||
| 42 | 676531 | O-ring (p-7) C6u-c9u/c6bu/c7bu/ C6dd/fc6sb | € 1.00 | |
| Unterlegscheibe M8 (10st), C8fshe, C8fse | ||||
| 43 | 949433 | Unterlegscheibe M8 (10st), C8fshe, C8fse | € 1.02 | |
| Sleeve (a) | ||||
| 44 | 370825 | Sleeve (a) | € 4.36 | |
| Sleeve (b) | ||||
| 45 | 370268 | Sleeve (b) | € 2.90 | |
| Scheibe (1) | ||||
| 46 | 370376 | Scheibe (1) | € 1.00 | |
| Seal Lock Hex. Socket Hd. Bolt M4x6 | ||||
| 47 | 370278 | Seal Lock Hex. Socket Hd. Bolt M4x6 | € 1.00 | |
| Bolt (square) D6 | ||||
| 48 | 370377 | Bolt (square) D6 | € 1.00 | |
| Inbusschraube M5x12 Mit Flansch | ||||
| 49 | 305755 | Inbusschraube M5x12 Mit Flansch | € 1.00 | |
| Bevel Plate (c) | ||||
| 50 | 370370 | Bevel Plate (c) | € 1.00 | |
| Mutter M5 | ||||
| 51 | 308387 | Mutter M5 | € 1.02 | |
| Maschinenschraube M5x14 | ||||
| 52 | 678653 | Maschinenschraube M5x14 | € 1.02 | |
| Bevel Plate (a) | ||||
| 53 | 370347 | Bevel Plate (a) | € 2.76 | |
| Flügelschraube M6x15, C8fshe, C8fse | ||||
| 54 | 301806 | Flügelschraube M6x15, C8fshe, C8fse | € 1.02 | |
| Feder M8/m8v/m12sa/m12v, C8fse | ||||
| 55 | 947859 | Feder M8/m8v/m12sa/m12v, C8fse | € 1.00 | |
| Stiftschraube M6x6 Selbstsich. | ||||
| 56 | 302469 | Stiftschraube M6x6 Selbstsich. | € 1.02 | |
| Base | ||||
| 57 | 370358 | Base | € 24.49 | |
| Bevel Plate (b) | ||||
| 58 | 370348 | Bevel Plate (b) | € 2.32 | |
| Unterlegscheibe M6 (10st), C8fse | ||||
| 59 | 949425 | Unterlegscheibe M6 (10st), C8fse | € 1.02 | |
| Flügelschraube M6x17 | ||||
| 60 | 302459 | Flügelschraube M6x17 | € 1.02 | |
| Link | ||||
| 61 | 370362 | Link | € 16.50 | |
| Kopfschraube M5x50 M.u.scheibe | ||||
| 62 | 997841 | Kopfschraube M5x50 M.u.scheibe | € 1.02 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 63 | 301653 | Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | € 1.00 | |
| Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | ||||
| 64 | 938477 | Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | € 1.02 | |
| Kohlekasten Zsb | ||||
| 65 | 958900 | Kohlekasten Zsb | € 6.24 | |
| Kohlenbürsten (paar) H41mb | ||||
| 66 | 999043 | Kohlenbürsten (paar) H41mb | € 6.99 | |
| Kohlenkappe C6u/c7u u.a. H30pv/dh30pc/ H41mb/ G23 | ||||
| 67 | 945161 | Kohlenkappe C6u/c7u u.a. H30pv/dh30pc/ H41mb/ G23 | € 1.16 | |
| Cord Holder | ||||
| 68 | 370269 | Cord Holder | € 1.00 | |
| Kabelknickschutz D8.8 Div.typen, Cm5sb | ||||
| 69 | 953327 | Kabelknickschutz D8.8 Div.typen, Cm5sb | € 1.00 | |
| Nicht bestellbar | ||||
| 70 | 500390Z | Nicht bestellbar | ||
| Housing Ass'y Includ.68,69 | ||||
| 72 | 370339 | Housing Ass'y Includ.68,69 | € 22.89 | |
| Rubber Bushing | ||||
| 73 | 331006 | Rubber Bushing | € 1.89 | |
| Lagerbuchse | ||||
| 74 | 322089 | Lagerbuchse | € 4.65 | |
| Ball Bearing 608vv | ||||
| 75 | 333945 | Ball Bearing 608vv | € 1.74 | |
| Faston | ||||
| 76 | 331707 | Faston | € 1.82 | |
| Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | ||||
| 77 | 937631 | Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | € 1.00 | |
| Nicht bestellbar | ||||
| 78 | 984750 | Nicht bestellbar | ||
| Verbinder 50092 (10st) Div.typen (usa, Can), C8fs | ||||
| 79 | 959141 | Verbinder 50092 (10st) Div.typen (usa, Can), C8fs | € 3.63 | |
| RUBBEREN PEN | ||||
| 80 | 931701 | RUBBEREN PEN | € 1.02 | |
| Schalter | ||||
| 81 | 334474 | Schalter | € 9.73 | |
| Internal Wire | ||||
| 82 | 370661 | Internal Wire | € 1.60 | |
| Kondensator C6u-c13u u.a., C 8fshe | ||||
| 83 | 930039 | Kondensator C6u-c13u u.a., C 8fshe | € 1.89 | |
| Handle Cover | ||||
| 84 | 370341 | Handle Cover | € 8.86 | |
| Nicht bestellbar | ||||
| 85 | 371212 | Nicht bestellbar | ||
| Kopfschraube M4x12 M.u-scheibe (schwarz), C 8fshe | ||||
| 86 | 935196 | Kopfschraube M4x12 M.u-scheibe (schwarz), C 8fshe | € 1.00 | |
| Fuehrung (1) | ||||
| 501 | 370587 | Fuehrung (1) | € 3.34 | |
| Nicht bestellbar | ||||
| 502 | 872422 | Nicht bestellbar | ||
| Hebel (1) | ||||
| 503 | 370264 | Hebel (1) | € 1.00 | |
| Nicht bestellbar | ||||
| 504 | 337528 | Nicht bestellbar | ||
| LATCH | ||||
| 505 | 336472 | LATCH | € 0.91 | |
| GRIFF | ||||
| 506 | 336473 | GRIFF | € 5.75 | |
| HINGE | ||||
| 507 | 336474 | HINGE | € 0.54 | |
| Nicht bestellbar | ||||
| 508 | 370588 | Nicht bestellbar | ||
